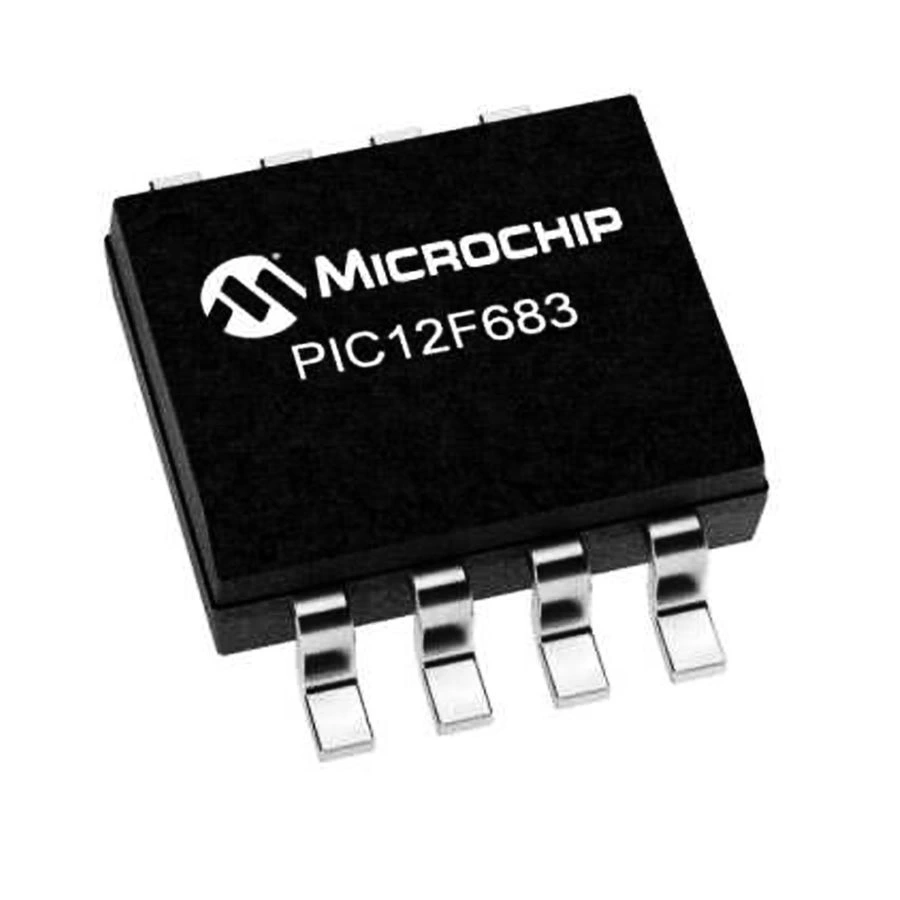

PIC12F683 I/SN SMD SOIC-8 8-Bit 20Mhz Mikrodenetleyici

PIC12F683-I/SN SMD SOIC-8 8-Bit 20MHz Mikrodenetleyici

PIC12F683-I/SN, Microchip tarafından üretilen ultra kompakt ve güçlü bir 8-bit mikrodenetleyicidir. 20 MHz çalışma frekansı ve sadece 8-pinli SMD SOIC paketindeki bu işlemci, sınırlı alan gerektiren projelerde yüksek performans sunar.

3.5K Flash program belleği, 128 bayt RAM ve 256 bayt EEPROM veri belleğine sahip olan bu Microchip PIC mikrodenetleyici, kompakt boyutuna rağmen güçlü özellikler barındırır.

10-bit ADC, dahili osilatör ve düşük güç tüketimi sunan bu elektronik komponentler kategorisindeki mikrodenetleyiciler arasında, alan kısıtlı kompakt projeler için mükemmel bir seçimdir.

Teknik Özellikler

PIC12F683-I/SN SMD SOIC-8 8-Bit 20MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC12F
• Model: PIC12F683-I/SN
• İşlemci Mimarisi: 8-Bit
• Maksimum Çalışma Frekansı: 20 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 3.5K (2K x 14 bit)
• RAM Belleği: 128 bayt
• EEPROM Veri Belleği: 256 bayt
• I/O Pin Sayısı: 6
• Zamanlayıcı Modülleri: 3 (Timer0, Timer1, Timer2)
• PWM Kanalları: 1
• A/D Dönüştürücü: 10-bit, 4 kanal
• Komparatör: 1 adet
• Dahili Osilatör: 8 MHz (31,kHz - 8MHz)
• Kesme (Interrupt) Kaynakları: 7
• Çalışma Gerilimi: 2.0V - 5.5V
• Paket Tipi: SOIC-8 (SMD)
• Pin Sayısı: 8
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Watchdog Timer: Var
• Brown-out Reset: Var
• In-Circuit Serial Programming: Var
• Power-up Timer: Var
• Low-Power Modes: Sleep, idle
• Veri EEPROM Dayanıklılığı: 1,000,000 yazma/silme döngüsü
• Program Flash Dayanıklılığı: 100,000 yazma/silme döngüsü
• Veri Saklama Süresi: >40 yıl
• RoHS Uyumluluğu: Evet

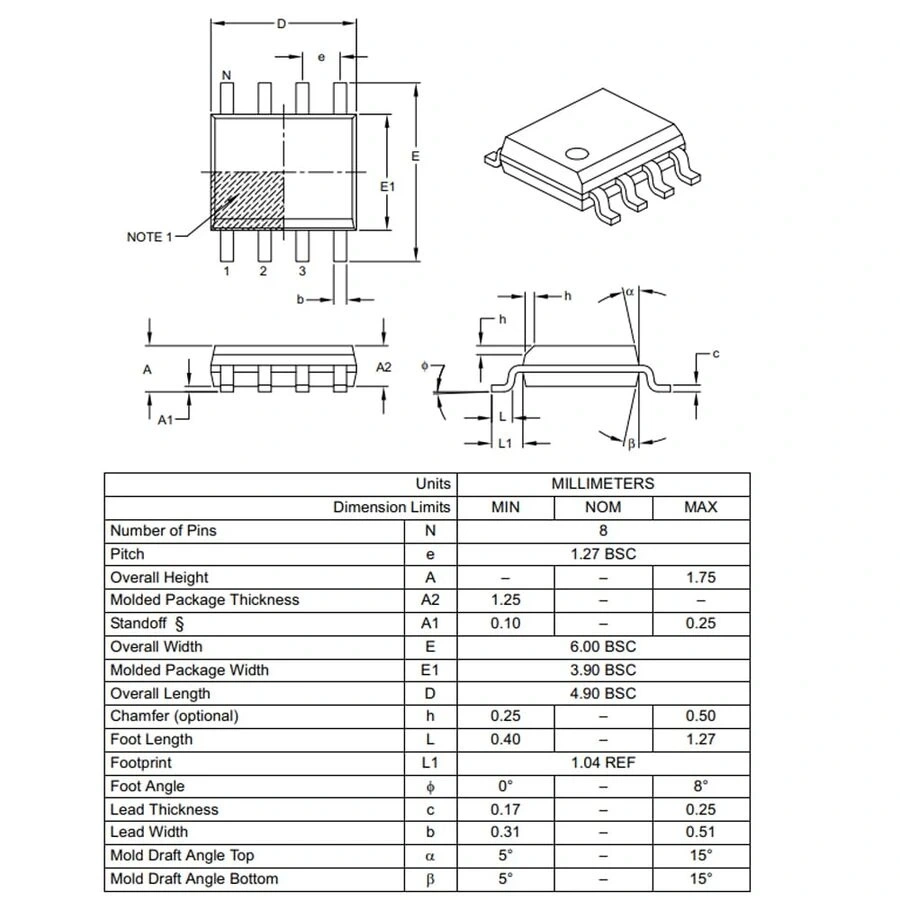

• Kılıf Boyutları: 5.00mm x 4.00mm x 1.75mm

Kullanım Alanları

PIC12F683-I/SN SMD SOIC-8 8-Bit 20MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Kompakt Elektronik Sistemler

• Uzaktan kumanda cihazları
• Küçük sensör modülleri
• Pil ile çalışan IoT cihazları
• Taşınabilir medikal cihazlar
• Akıllı evler için küçük kontrol modülleri

Endüstriyel Uygulamalar

• Sıcaklık ve nem monitörleri
• Basit otomasyon kontrol modülleri
• LED aydınlatma kontrol devreleri
• Motor hız kontrolü
• Küçük güç kaynağı kontrolleri

Hobi ve Prototipleme

• Mini robot projeleri
• Giyilebilir teknoloji uygulamaları
• Kablosuz sensör ağları
• Akıllı anahtarlık ve mini oyunlar
• Batarya ömrü izleme sistemleri

Avantajlar ve Özellikler

PIC12F683-I/SN SMD SOIC-8 8-Bit 20MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.

• Ultra Kompakt Boyut: 8-pin SMD paketi ile minimum PCB alanı kullanımı
• Yüksek Entegrasyon: Tek bir pakette ADC, PWM, EEPROM ve osilatör
• Dahili Osilatör: Harici kristal gerektirmeden 8 MHz'e kadar çalışabilme
• Düşük Güç Tüketimi: Nanowatt teknolojisi ile pil ömrünü uzatma
• Geniş Besleme Aralığı: 2.0V - 5.5V arası çalışabilme özelliği
• Analog Giriş Kapasitesi: 4 kanal 10-bit ADC ile hassas ölçümler
• EEPROM Bellek: 256 byte veri saklama kapasitesi ile kalıcı veri depolama
• Komparatör Modülü: Analog sinyal karşılaştırma ve tetikleme özellikleri
• Yüksek Çalışma Frekansı: 20 MHz ile hızlı işlem yapabilme
• Endüstriyel Sıcaklık Aralığı: -40°C ile +85°C arasında güvenilir çalışma

Programlama ve Geliştirme

PIC12F683-I/SN SMD SOIC-8 8-Bit 20MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE veya MPLAB IDE geliştirme ortamı
• XC8 C derleyicisi veya MPASM Assembly derleyicisi
• PICkit, ICD veya benzer bir PIC programlayıcı
• SMD adaptör veya özel programlama soketi
• SOIC-8 adaptör kartı (breadboard ile çalışmak için)
• Mini breadboard ve SMD çalışma adaptörleri

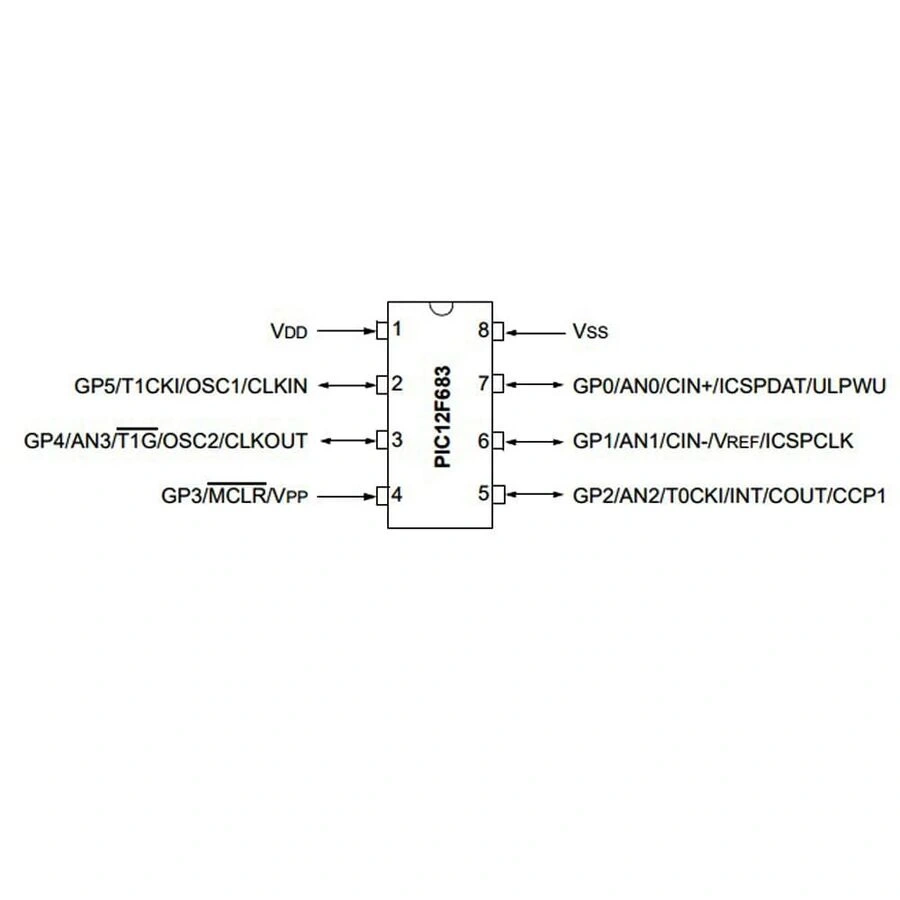

Pin bağlantıları ve fonksiyonları:

• Pin 1 (VDD): Pozitif besleme (2.0V - 5.5V)
• Pin 2 (GP5/T1CKI): I/O pini, Timer1 giriş
• Pin 3 (GP4/AN3): I/O pini, Analog giriş 3
• Pin 4 (GP3/MCLR): Giriş pini, Reset
• Pin 5 (GP2/AN2): I/O pini, Analog giriş 2
• Pin 6 (GP1/AN1): I/O pini, Analog giriş 1
• Pin 7 (GP0/AN0): I/O pini, Analog giriş 0
• Pin 8 (VSS): Toprak (GND)

Sorun Giderme ve İpuçları

PIC12F683-I/SN SMD SOIC-8 8-Bit 20MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• SMD Entegre Programlanmıyor: SOIC adaptör bağlantılarını kontrol edin, pin temasını sağlayın.
• Pin Çalışmıyor: ANSEL ve TRISIO kaydedicilerini kontrol edin.
• Düşük Çalışma Frekansı: Osilatör konfigürasyon bitlerini doğru ayarlayın.
• ADC Okumaları Hatalı: Referans voltajını ve ANSEL ayarlarını kontrol edin.
• Enerji Tasarruf Modu Çalışmıyor: WDT ve SLEEP komutlarının doğru kullanıldığından emin olun.

Verimli Kullanım İpuçları

• İşlemcinin zaman kritik bölümlerinde dahili osilatörü yüksek hızda çalıştırın
• Beklemelerde düşük güç modlarını kullanarak pil ömrünü uzatın
• ADC ölçümlerinde gürültüyü azaltmak için birden fazla örnek alıp ortalamasını kullanın
• SOIC paketi lehimlerken ince uçlu havya ve kaliteli lehim pastası kullanın
• Sınırlı pin sayısını verimli kullanmak için analog/dijital çoklu pin fonksiyonlarından yararlanın
• Prototipleme sırasında SOIC-DIP adaptör kartları ile breadboard üzerinde test yapın

Paket İçeriği

• PIC12F683-I/SN SMD SOIC-8 8-Bit 20MHz Mikrodenetleyici
