PIC12F615-I/SN SMD 8-Bit 20Mhz Mikrodenetleyici

PIC12F615-I/SN SMD 8-Bit 20MHz Mikrodenetleyici

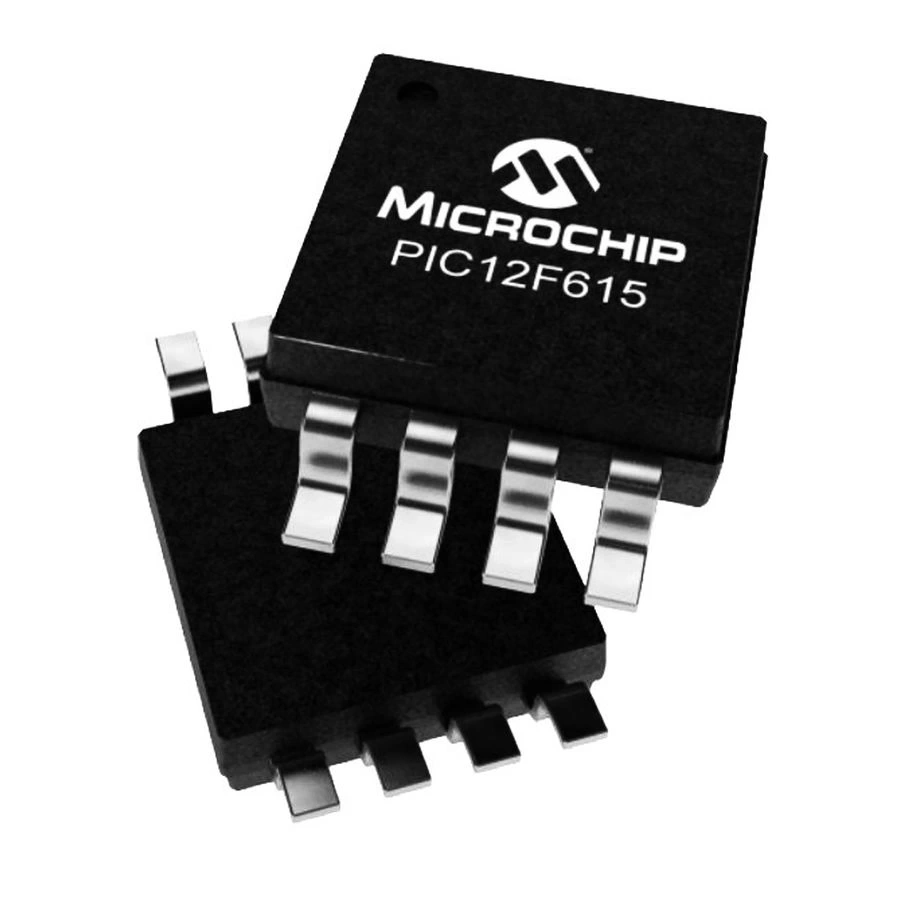

PIC12F615-I/SN, Microchip'in ultra kompakt 8-bit mikrodenetleyicisidir. 8 pinli SOIC paketinde sunulan bu SMD çip, minimal alan gereksinimi olan projelerde maksimum işlevsellik sunar.

Dahili osilatör, PWM modülü ve analog komparatör gibi özelliklerle donatılan bu mikrodenetleyici. minimum bileşenle çalışabilen kompakt uygulamalar için idealdir.

Elektronik Komponentler kategorimizin minimal çözümlerinden olan PIC12F615, küçük boyutu ve ekonomik yapısıyla dikkat çeker. Microchip PIC Mikrodenetleyici ailesinin bu ultra kompakt üyesi, alan kısıtlı uygulamalarda mükemmel performans sağlar.

Teknik Özellikler

PIC12F615-I/SN Mikrodenetleyicinin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Ürün Serisi: PIC12F
• Model: PIC12F615
• Paket Tipi: SOIC-8
• Montaj Tipi: Yüzey Montaj (SMD)
• Bellek Tipi: Flash
• Program Belleği: 1.5 KB
• RAM: 64 Bayt
• CPU Hızı: 20 MHz Maksimum
• I/O Pin Sayısı: 6
• ADC: 4 kanal, 10-bit
• PWM Modülü: 1 kanal. 16-bit
• Timers: 2 (8/16-bit)
• Komparatör: 1 analog komparatör
• Dahili Osilatör: 8MHz, fabrika kalibrasyonlu
• Çalışma Voltajı: 2.0V - 5.5V
• Çalışma Sıcaklığı: -40°C ile +85°C
• Güç Tüketimi: ~100µA (@ 4MHz, 2.0V, tipik)

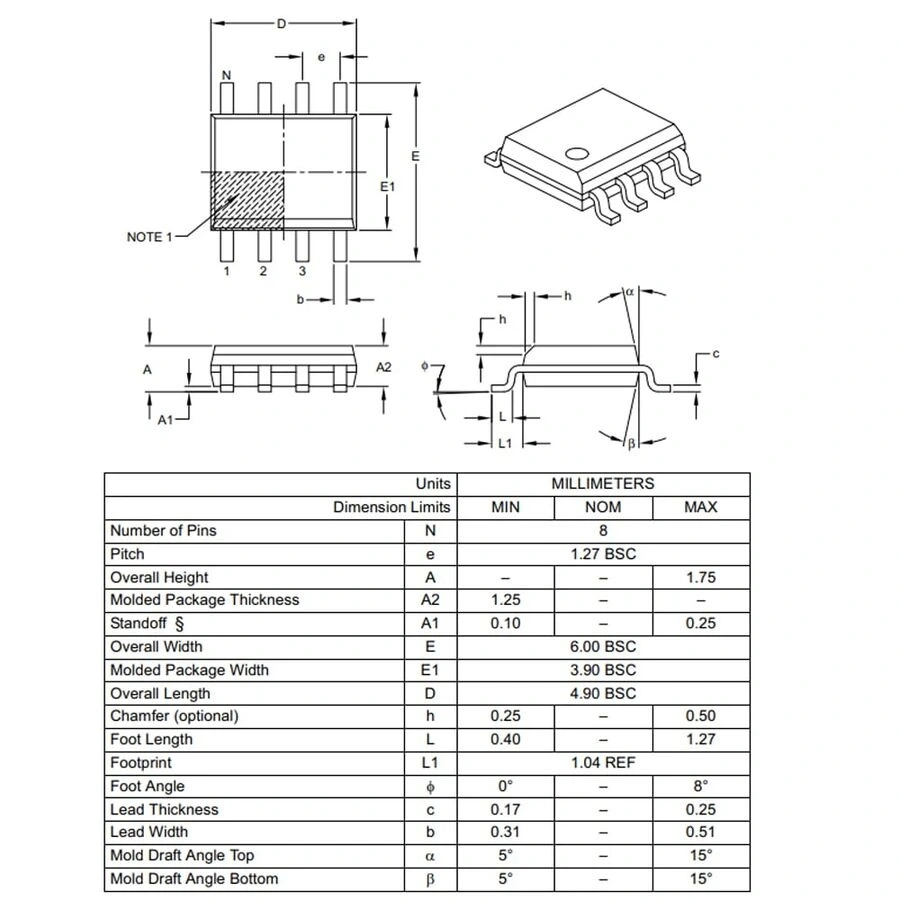

• Boyutlar: 4.9mm x 3.9mm x 1.75mm (yaklaşık)
• Paketleme: Rulo (Tape & Reel)

Bağlantı ve Kullanım

PIC12F615-I/SN Mikrodenetleyicinin bağlantısı ve programlanması hakkında bilgiler.

PIC12F615 mikrodenetleyicisinin devreye entegrasyonu için aşağıdaki adımları izleyin:

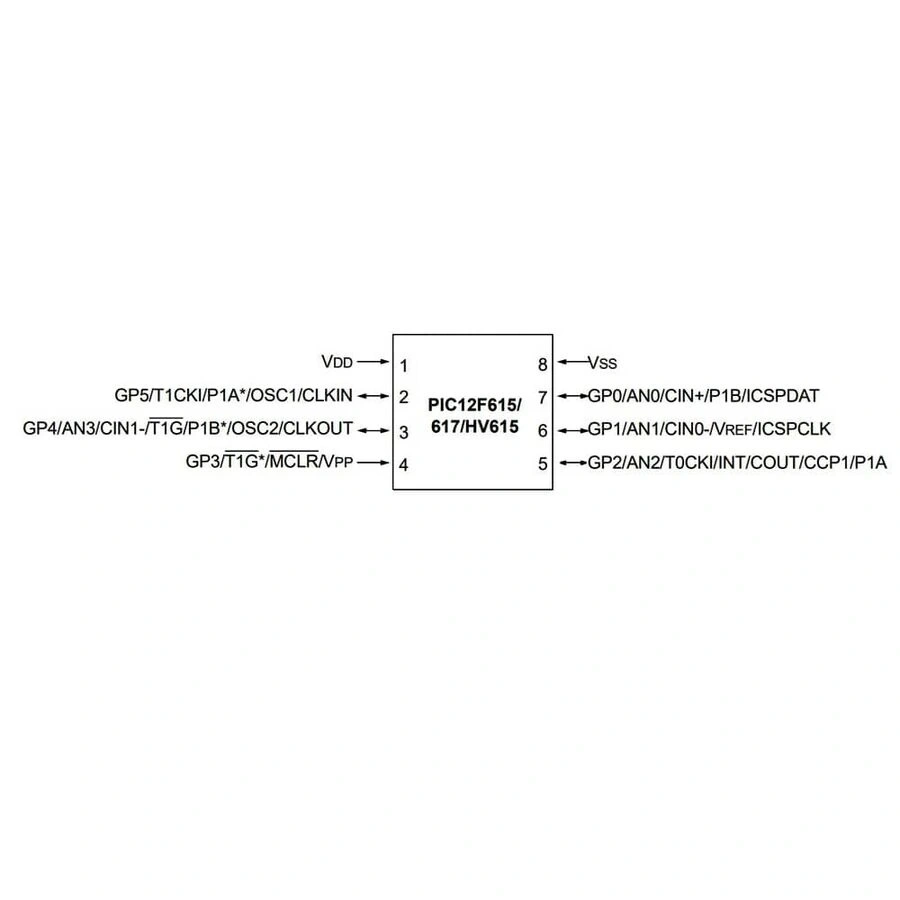

1. Güç Bağlantısı: VDD (1) pinini 3.3V veya 5V'a, VSS (8) pinini GND'ye bağlayın.
2. MCLR: MCLR/VPP (4) pinini 10K direnç üzerinden VDD'ye bağlayın (reset için).
3. Osilatör: Dahili osilatör kullanılıyorsa, harici komponentlere gerek yoktur. Bu, GP5 ve GP4 pinlerini I/O olarak kullanmanıza olanak tanır.
4. Programlama: ICSP için MCLR, VDD, VSS, GP0 (ICSPDAT) ve GP1 (ICSPCLK) pinlerini programlayıcıya bağlayın.
5. I/O Pinleri: GP0-GP5 pinlerini proje ihtiyaçlarınıza göre bağlayın.

PIC12F615 programlamak için MPLAB X IDE ve XC8 C derleyicisi kullanabilirsiniz. ICSP (In-Circuit Serial Programming) özelliği, çipi devreden çıkarmadan programlamanıza olanak tanır.

ADC özelliğini kullanarak analog sensörlerden veri okuyabilirsiniz. 10-bit çözünürlük, hassas ölçümler için yeterlidir. ANSELx registrı ile hangi pinlerin analog, hangilerin dijital olacağını belirleyin.

PWM modülü, motor hız kontrolü veya LED parlaklık ayarı gibi uygulamalar için idealdir. Timer2 ve PWM registerları ile darbe genişliğini ve frekansı ayarlayabilirsiniz.

Kullanım Senaryoları

• Minimal Alan Gerektiren Uygulamalar: Küçük PCB tasarımları, dar alan kontrol sistemleri
• Basit Sensör Arayüzleri: Sıcaklık, ışık, nem gibi analog sensörlerin okunması
• Motor Kontrolü: PWM çıkışı ile DC motor hızı veya servo pozisyonu kontrolü
• Akıllı LED Uygulamaları: Aydınlatma kontrolü, renk değişimi, efekt programları

Uygulama Alanları

PIC12F615-I/SN Mikrodenetleyicinin kullanılabileceği çeşitli alanlar.

Kompakt Elektronik Cihazlar

• Küçük boyutlu sensör modülleri
• IoT veri toplama düğümleri
• Mini elektronik oyuncaklar
• Taşınabilir medikal cihazlar
• Akıllı anahtarlar ve küçük uzaktan kumandalar

Motor ve Işık Kontrolü

• DC motor hız kontrol sistemleri
• Servo motor pozisyon kontrolü
• LED sürücü devreleri
• Dimmer ve ışık kontrolörleri
• Basit robot motorları

Sensör Uygulamaları

• Sıcaklık ve nem monitörleri
• Akıllı hareket sensörleri
• Işık seviyesi ölçüm cihazları
• Dokunmatik kontrol arayüzleri
• Basit güvenlik sistemleri

Proje Örnekleri

PIC12F615-I/SN Mikrodenetleyici kullanılarak yapılabilecek projeler.

Akıllı LED Dimmer

PIC12F615'in PWM modülünü kullanarak, dokunmatik kontrollü bir LED dimmer devresi oluşturabilirsiniz. Kapasitif dokunmatik sensör için bir I/O pini kullanılırken, PWM çıkışı LED parlaklığını kontrol eder.

Dokunma süresi algılanarak farklı parlaklık seviyeleri arasında geçiş yapılabilir. Kısa dokunuş açma/kapama, uzun dokunuş ise parlaklık ayarı için kullanılabilir.

Harici komponentlere minimum ihtiyaç duyar; sadece birkaç pasif eleman ve MOSFET ile uygulanabilir. Ultra kompakt boyutu sayesinde, standart anahtar kutusuna sığabilecek şekilde tasarlanabilir.

Mini Sıcaklık Monitörü

PIC12F615 ve NTC termistör kullanarak, kompakt bir sıcaklık monitörü oluşturabilirsiniz. ADC modülü, termistör değerindeki değişimleri okuyarak sıcaklığı hesaplar.

Belirli sıcaklık eşiklerinde uyarı vermek için dahili komparatör kullanılabilir. Aşırı sıcaklık durumunda bir LED yakabilir veya buzzer ile sesli uyarı verebilirsiniz.

Düşük güç tüketimi sayesinde, CR2032 gibi düğme pil ile uzun süre çalışabilir. 8 pinli SMD paketiyle, 1x1 cm'den daha küçük bir PCB'ye sığabilir.

DC Motor Hız Kontrolcüsü

PIC12F615'in PWM çıkışını kullanarak hassas DC motor hız kontrolü yapabilirsiniz. Analog giriş pini, potansiyometreden hız ayarı almak için kullanılabilir.

Dahili komparatör, aşırı akım koruması için akım sensöründen gelen sinyali izleyebilir. Akım limitini aştığında PWM çıkışını hızlıca kapatarak motoru koruyabilir.

Kompakt boyutu sayesinde, küçük elektrikli aletlere, RC araçlara veya hobi projelerine kolayca entegre edilebilir. Sadece bir mikrodenetleyici, MOSFET ve birkaç pasif bileşen ile çalışan tam fonksiyonlu bir motor sürücü devresi oluşturabilirsiniz.

Sorun Giderme ve İpuçları

PIC12F615-I/SN Mikrodenetleyici kullanırken karşılaşılabilecek sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• SMD Lehimleme Zorlukları: Uygun lehim pastası ve sıcak hava istasyonu kullanın. İlk kez SMD lehimliyorsanız, pratik için SOIC-8 adaptör kartlarını tercih edin.
• Programlama Hatası: ICSP bağlantılarını kontrol edin. PIC12F615'te ICSPDAT için GP0, ICSPCLK için GP1 pini kullanılır. MCLR pinine pull-up direnci taktığınızdan emin olun.
• I/O Pin Yetersizliği: Sadece 6 I/O pini olduğundan, multiplexing teknikleri kullanarak pin ihtiyacını azaltın. Örneğin, tek pinde birden fazla buton veya multiplexed LED dizileri kullanabilirsiniz.
• Analog/Dijital Pin Karışıklığı: Pinleri analog giriş olarak kullanmadan önce ANSEL registerını yapılandırdığınızdan emin olun. Dijital olarak kullanılacak pinler için ilgili ANSELx bitini temizleyin.
• Düşük Voltajda Çalışma Sorunları: 2V gibi düşük voltajlarda çalışırken, osilatör frekansını da düşürmeyi unutmayın. Düşük voltajda yüksek frekans çalışma sorunlarına yol açabilir.

Performans İpuçları

• Pin sayısını optimize etmek için giriş ve çıkışları zaman paylaşımlı kullanın.
• Analog girişler için uygun filtreleme devreleri ekleyerek ölçüm hassasiyetini artırın.
• PWM ile LED sürücü uygulamalarında, göz için daha iyi bir deneyim için en az 100Hz frekans kullanın.
• Düşük güç uygulamalarında SLEEP modu ve dahili osilatörün düşük güç seçeneklerini kullanın.
• SMD mikrodenetleyiciyi prototipleme aşamasında test etmek için SOIC-8 adaptör kartı kullanmayı unutmayın.

Paket İçeriği

• 1 adet PIC12F615-I/SN SMD 8-Bit 20MHz Mikrodenetleyici
