PIC12F510 I/P 8-Bit 8Mhz Mikrodenetleyici DIP8

PIC12F510-I/P 8-Bit 8MHz Mikrodenetleyici DIP8

PIC12F510-I/P, Microchip Technology'nin ekonomik ve kompakt 8-bit mikrodenetleyicisidir. DIP8 paketinde sunulan bu entegre, 8 MHz çalışma frekansı ile basit kontrol uygulamaları için ideal bir seçimdir.

1KB program belleği ve 38 bayt RAM içeren bu mikrodenetleyiciler, düşük bütçeli ve minimal donanım gerektiren projeler için ekonomik bir çözüm sunar.

Kolay kullanılan through-hole paketi ile PIC12F510-I/P, çeşitli elektronik komponentler ile uyumlu çalışarak basit projelerde ve eğitim uygulamalarında tercih edilen bir entegredir.

Teknik Özellikler

PIC12F510-I/P 8-Bit 8MHz Mikrodenetleyici DIP8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC12F
• Model: PIC12F510-I/P
• İşlemci Mimarisi: 8-Bit
• Maksimum Çalışma Frekansı: 8 MHz
• Program Belleği Tipi: OTP (One-Time Programmable)
• Program Belleği Boyutu: 1.024 KB (1024 x 12-bit kelime)
• RAM Belleği: 38 Bayt
• EEPROM Belleği: Yok
• I/O Pin Sayısı: 6 (4 çıkış yeteneğine sahip)
• ADC Kanalları: 3 (8-bit)
• PWM Kanalları: Yok
• Seri Haberleşme: Yok
• Zamanlayıcı Modülleri: 1 (8-bit)
• Komparatörler: 1
• Kesme (Interrupt) Kaynakları: Yok
• Çalışma Gerilimi: 2.0V - 5.5V
• Paket Tipi: DIP-8
• Pin Sayısı: 8
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Watchdog Timer: Var
• Brown-out Reset: Yok
• Power-up Timer: Var
• Dahili Osilatör: Var
• Aritmetik Birim: Donanımsal çarpma yok
• Güç Tüketimi (Aktif): ~2.0mA @ 5V, 4MHz
• Güç Tüketimi (Sleep): <1µA @ 5V
• Komut Seti: 33 temel komut
• RoHS Uyumluluğu: Evet

Kullanım Alanları

PIC12F510-I/P 8-Bit 8MHz Mikrodenetleyici DIP8'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Basit Kontrol Uygulamaları

• LED kontrol devreleri
• Buton arayüzleri
• Basit zamanlayıcılar
• Dijital anahtarlama sistemleri
• Alarmlar ve ikaz üniteleri

Eğitim ve Geliştirme

• Mikrodenetleyici eğitim kitleri
• Başlangıç düzeyi programlama projeleri
• Assembly dili eğitimi
• Elektronik laboratuvarları
• Hobi elektronik projeleri

Ekonomik Çözümler

• Tek işlevli elektronik ürünler
• Düşük maliyetli oyuncaklar
• Basit ev otomasyonu kontrolleri
• Küçük ölçekli sensör devreleri
• Tek kullanımlık elektronik sistemler

Avantajlar ve Özellikler

PIC12F510-I/P 8-Bit 8MHz Mikrodenetleyici DIP8'in sağladığı avantajlar ve çözümler.

• Kolay Montaj: DIP-8 paketi ile breadboard ve delikli PCB uyumluluğu
• Düşük Maliyet: Ekonomik fiyatı ile uygun bütçeli projeler için ideal
• Dahili Osilatör: Harici kristal gerektirmeyen entegre saat kaynağı
• Düşük Güç Tüketimi: Pil ile çalışan uygulamalar için uygun
• Analog Özellikler: 3 kanal 8-bit ADC ve analog komparatör
• Geniş Çalışma Voltajı: 2.0V - 5.5V arası çalışabilme
• Endüstriyel Sıcaklık Aralığı: -40°C ile +85°C arası güvenilir çalışma
• Basit Programlama: 33 temel komut ile kolay kodlama
• Güvenilir Çalışma: Watchdog ve Power-up Timer
• Eğitim Dostu Format: Laboratuvar ve öğrenci projeleri için ideal

Programlama ve Geliştirme

PIC12F510-I/P 8-Bit 8MHz Mikrodenetleyici DIP8'in programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi veya MPASM Assembler
• PICkit 3/4 programlayıcı (desteklenen OTP programlayıcı)
• DIP-8 ZIF soket veya breadboard
• Güç kaynağı (2.0V - 5.5V arası)

PIC12F510-I/P, Microchip PIC mikrodenetleyici ailesinin en ekonomik ve basit üyelerinden biri olarak, eğitim ve basit kontrol uygulamaları için idealdir.

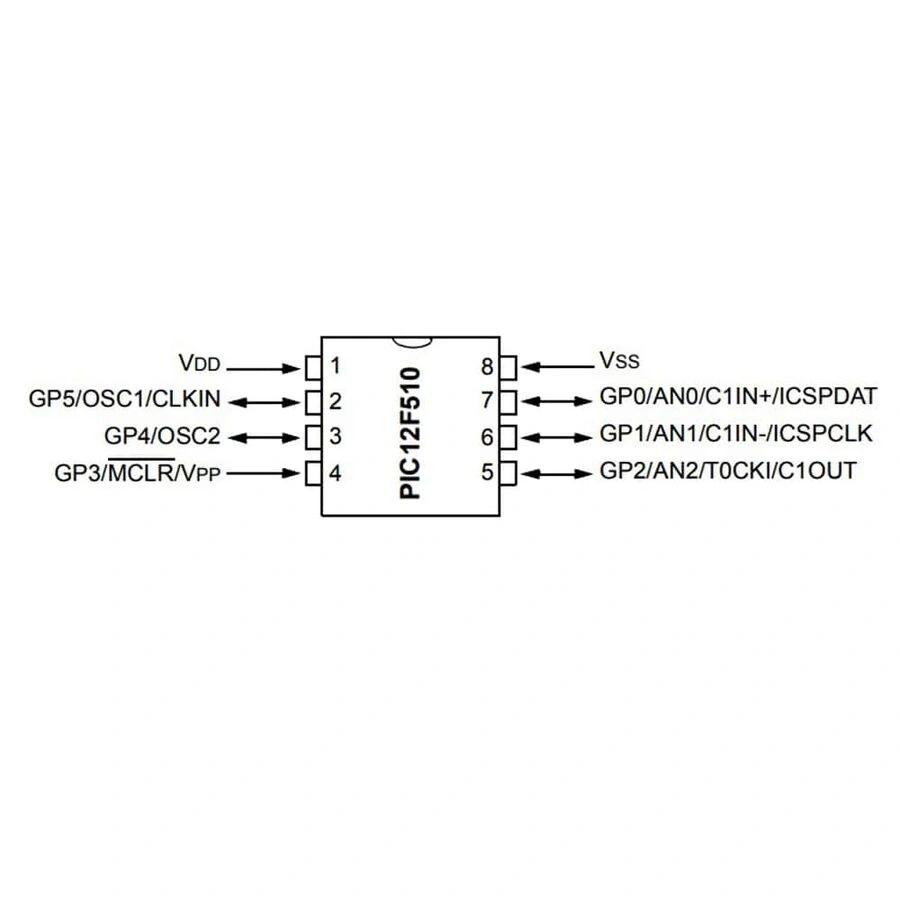

Önemli port fonksiyonları:

• GP0 (Pin 7): Dijital I/O, Analog giriş (AN0)
• GP1 (Pin 6): Dijital I/O, Analog giriş (AN1)
• GP2 (Pin 5): Dijital I/O, Analog giriş (AN2), Timer0 input
• GP3 (Pin 4): Dijital giriş (sadece), MCLR (reset)
• GP4/GP5: Dijital I/O
• VDD (Pin 1): Pozitif besleme voltajı (2.0V - 5.5V)
• VSS (Pin 8): Toprak bağlantısı

Sorun Giderme ve İpuçları

PIC12F510-I/P 8-Bit 8MHz Mikrodenetleyici DIP8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Tek Seferlik Programlama: OTP olduğu için programlamadan önce simulasyonda test edin
• Kesme Desteği Olmaması: Polling metodu ile sürekli durum kontrolü yapın
• GP3 Sadece Giriş Olması: Devre tasarımını bu kısıtlamaya göre planlayın
• Osilatör Sorunları: Konfigürasyon bitlerinde doğru osilatör seçimini yapın
• EEPROM Yokluğu: Kalıcı veri gerektiren uygulamalar için harici EEPROM ekleyin

Verimli Kullanım İpuçları

• Assembly dili ile belleği daha verimli kullanın
• OTP çip olduğundan, kod geliştirme aşamasında emülatör kullanın
• Timer0 ile temel zamanlama ihtiyaçlarını karşılayın
• Cihazı sleep moduna alarak pil ömrünü optimize edin
• I/O pinlerini zaman paylaşımlı olarak kullanın
• 8-bit ADC'nin 256 adım çözünürlüğünü göz önüne alarak sensör aralıklarını planlayın

Paket İçeriği

• PIC12F510-I/P 8-Bit 8MHz Mikrodenetleyici DIP8
