PIC12F509 I/P 8-Bit 4Mhz Mikrodenetleyici DIP8

PIC12F509-I/P 8-Bit 4MHz Mikrodenetleyici DIP8

PIC12F509-I/P, Microchip tarafından üretilen ekonomik ve kompakt bir 8-bit mikrodenetleyicidir. 4 MHz çalışma frekansı ve 8-pinli DIP paketi ile minimum alan gerektiren basit projelerde ideal çözüm sunar.

1024 kelime program belleği, 41 bayt RAM ve dahili 4 MHz osilatöre sahip olan bu Microchip PIC mikrodenetleyici, sınırlı kaynak gerektiren basit kontrol uygulamaları için tasarlanmıştır.

Breadboard dostu DIP8 paketi ve düşük güç tüketimi sunan bu elektronik komponentler kategorisindeki mikrodenetleyiciler arasında, özellikle başlangıç düzeyindeki projeler için ekonomik bir seçimdir.

Teknik Özellikler

PIC12F509-I/P 8-Bit 4MHz Mikrodenetleyici DIP8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC12F
• Model: PIC12F509-I/P
• İşlemci Mimarisi: 8-Bit
• Maksimum Çalışma Frekansı: 4 MHz
• Program Belleği Tipi: OTP (One Time Programmable)
• Program Belleği Boyutu: 1024 x 12 bit (1.5 kB)
• RAM Belleği: 41 bayt
• EEPROM Veri Belleği: Yok
• I/O Pin Sayısı: 6
• Zamanlayıcı Modülleri: 1 (Timer0)
• A/D Dönüştürücü: Yok
• Komparatör: Yok
• Dahili Osilatör: 4 MHz
• Kesme (Interrupt) Kaynakları: 2 (Timer, GP2/INT pin)
• Çalışma Gerilimi: 2,5V - 5.5V

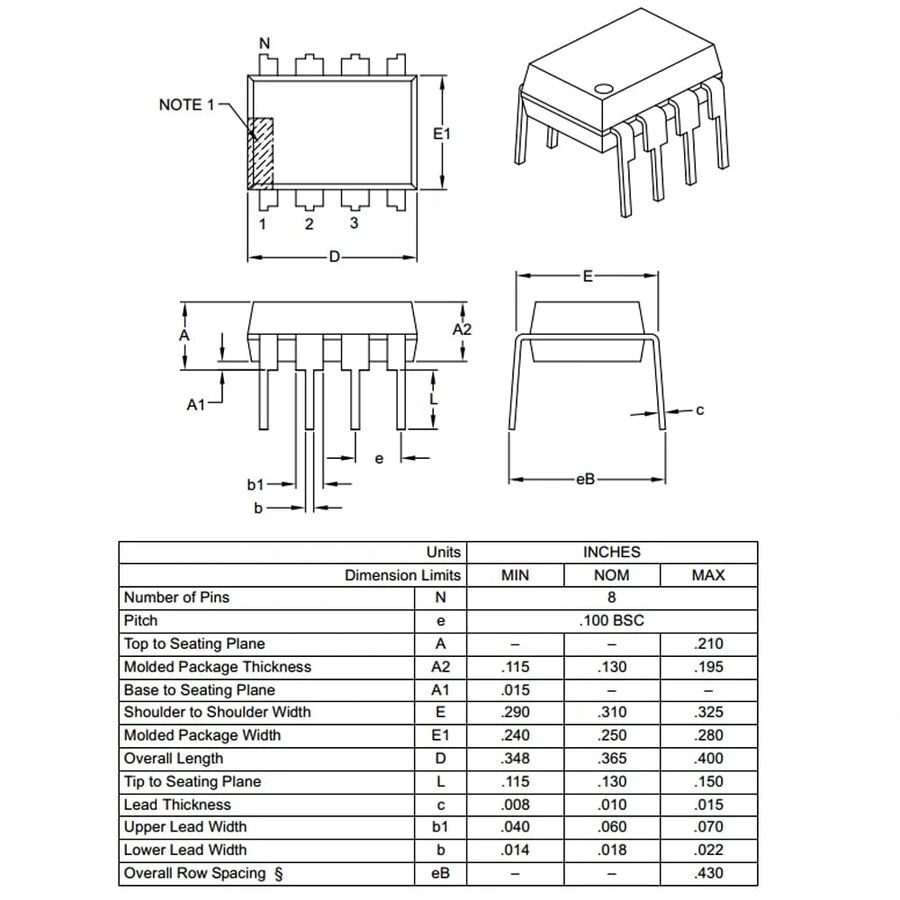

• Paket Tipi: DIP-8
• Pin Sayısı: 8
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Watchdog Timer: Var
• Brown-out Reset: Var
• Power-on Reset: Var
• Wake-up on Pin Change: Var
• Power-up Timer: Var
• Elektrostatik Deşarj Koruması (ESD): >4kV
• Latch-up Koruması: >100mA
• Düşük Güç Modu: SLEEP
• Osilatör Seçenekleri: RC, XT, LP, IntRC
• Komut Seti: 33 komut
• RoHS Uyumluluğu: Evet

Kullanım Alanları

PIC12F509-I/P 8-Bit 4MHz Mikrodenetleyici DIP8'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Basit Kontrol Uygulamaları

• LED kontrol devreleri
• Zamanlayıcı ve sayaç uygulamaları
• Basit sıcaklık kontrol sistemleri
• Fan kontrol devreleri
• Buton ve anahtar arayüzleri

Başlangıç Düzeyi Eğitim

• İlk mikrodenetleyici projeleri
• Assembly programlama eğitimi
• LED animasyonları
• Basit elektriksel oyuncaklar
• Giriş/çıkış portu kullanımı öğrenimi

Maliyet Duyarlı Uygulamalar

• Basit uzaktan kumanda devreleri
• Küçük ev aletleri kontrolü
• Kodlu güvenlik sistemleri
• Sensör arayüzleri
• Batarya ömrü göstergeleri

Avantajlar ve Özellikler

PIC12F509-I/P 8-Bit 4MHz Mikrodenetleyici DIP8'in sağladığı avantajlar ve çözümler.

• Ekonomik Fiyat: Düşük maliyetli projelerde bütçe avantajı
• Kompakt Boyut: 8-pin DIP paketi ile küçük PCB alanı kullanımı
• Breadboard Uyumu: DIP paketi ile prototipleme kolaylığı
• Dahili Osilatör: Harici kristal gerektirmeden çalışabilme
• Düşük Güç Tüketimi: Batarya ile çalışan sistemler için uygun
• Basit Programlama: Az sayıda komut ile hızlı geliştirme
• Geniş Çalışma Gerilimi: 2.5V - 5.5V arası esnek çalışma
• Endüstriyel Sıcaklık Aralığı: -40°C ile +85°C arasında güvenilir çalışma
• Yüksek Gürültü Bağışıklığı: Zorlu ortamlarda kullanım için uygun
• Minimum Harici Bileşen: Sadece güç kaynağı ile çalışabilme özelliği

Programlama ve Geliştirme

PIC12F509-I/P 8-Bit 4MHz Mikrodenetleyici DIP8'in programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE veya MPLAB IDE geliştirme ortamı
• MPASM Assembly derleyicisi (C derleyici desteği yok)
• PICkit, ICD veya benzer bir PIC programlayıcı
• Breadboard ve devre elemanları
• 5V güç kaynağı
• Pull-up dirençleri ve LED'ler (test için)

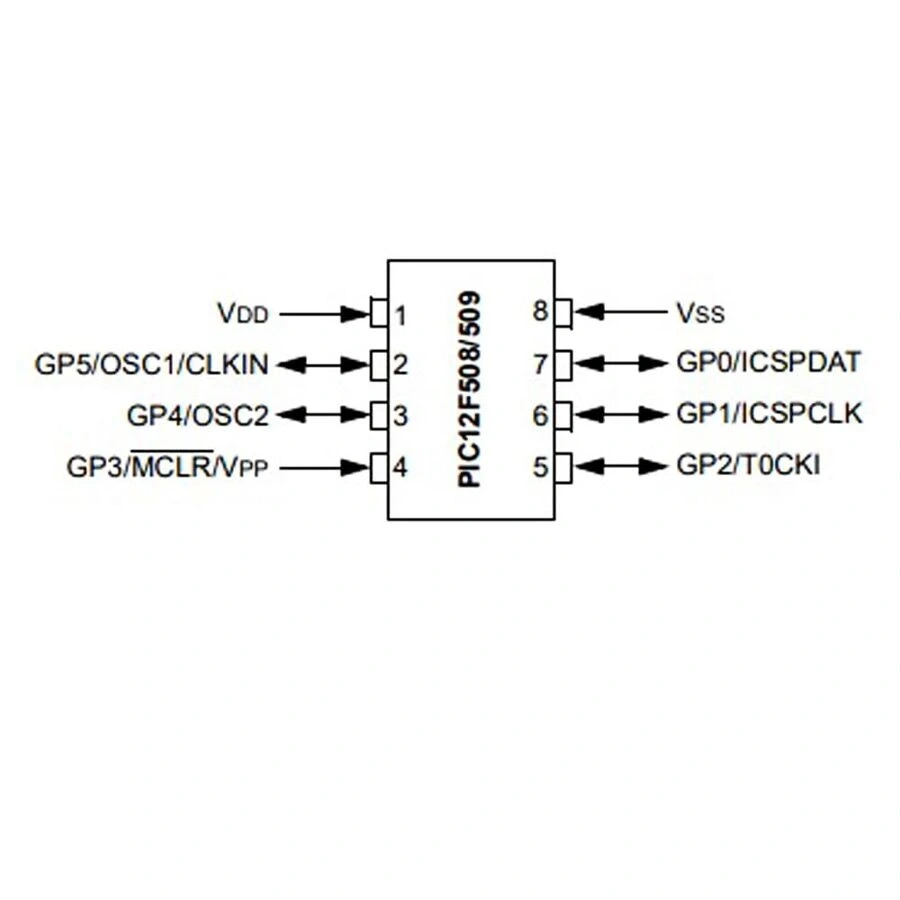

Pin bağlantıları ve fonksiyonları:

• Pin 1 (VDD): Pozitif besleme (2.5V - 5.5V)
• Pin 2 (GP5/OSC1): I/O pini veya kristal osilatör girişi
• Pin 3 (GP4/OSC2): I/O pini veya kristal osilatör çıkışı
• Pin 4 (GP3/MCLR): Giriş pini veya reset
• Pin 5 (GP2/INT): I/O pini veya harici kesme girişi
• Pin 6 (GP1): I/O pini
• Pin 7 (GP0): I/O pini
• Pin 8 (VSS): Toprak (GND)

Sorun Giderme ve İpuçları

PIC12F509-I/P 8-Bit 4MHz Mikrodenetleyici DIP8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Mikrodenetleyici Çalışmıyor: Besleme voltajını kontrol edin, MCLR pinine pull-up direnci bağlayın.
• Programlama Hatası: Programlayıcı bağlantılarını kontrol edin, düşük voltaj hatalarına dikkat edin.
• GPIO Pinleri Çalışmıyor: TRIS kaydedicisini doğru ayarladığınızdan emin olun.
• Osilatör Sorunu: Konfigürasyon bitlerinde doğru osilatör tipini seçin.
• Kod Belleğe Sığmıyor: 1024 kelimelik program belleği sınırlamasına göre kodu optimize edin.

Verimli Kullanım İpuçları

• OTP özelliği nedeniyle programlamadan önce kodunuzu simülatörde test edin
• Bellek kısıtlı olduğundan assembly dilini tercih edin, döngüleri optimize edin
• Minimum harici bileşen için dahili osilatörü kullanın
• Düşük güç gereksinimleri için SLEEP modundan yararlanın
• GP3 pini sadece giriş olarak kullanılabilir, çıkış olarak kullanmayın
• MCLR pini aktifse, daima 10K pull-up direnci ile bağlayın

Paket İçeriği

• PIC12F509-I/P 8-Bit 4MHz Mikrodenetleyici DIP8
