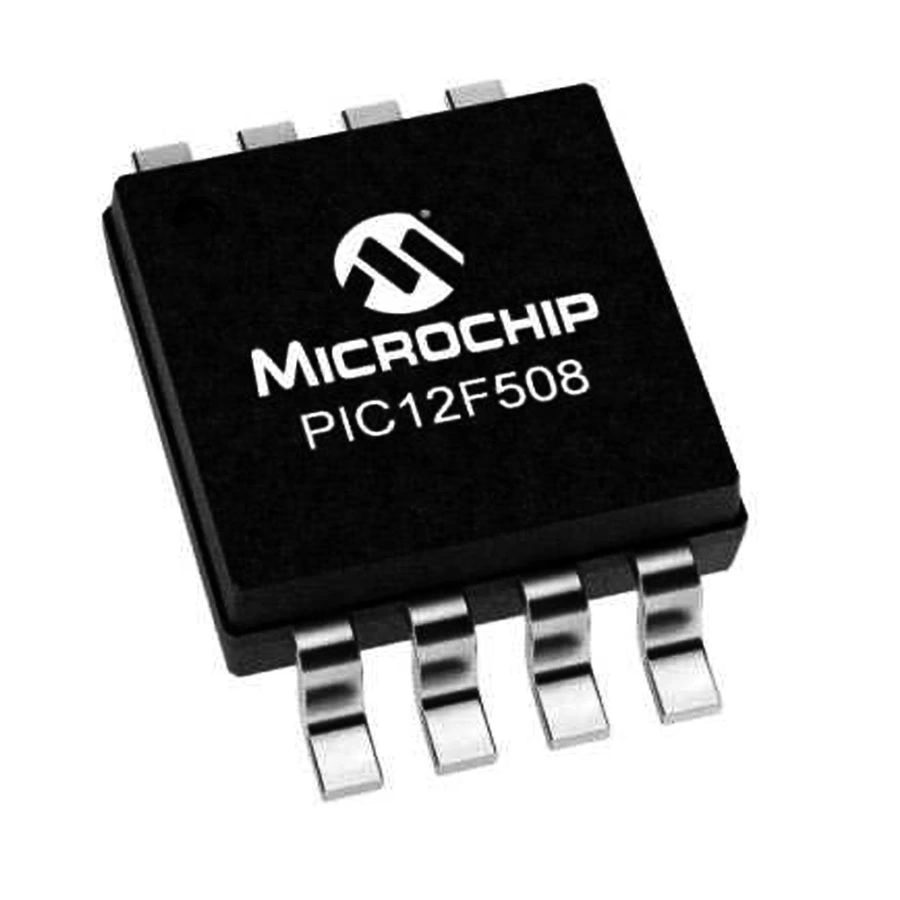

PIC12F508 I/SN SMD SOIC-8 8-Bit 4Mhz Mikrodenetleyici

PIC12F508-I/SN SMD SOIC-8 8-Bit 4MHz Mikrodenetleyici

PIC12F508-I/SN, Microchip'in en ekonomik 8-bit işlemci ailesine ait yüzey montaj formunda bir mikrodenetleyicidir. SOIC-8 SMD paketinde 4MHz'e kadar çalışabilen bu entegre, ultra maliyet-etkin çözümler için idealdir.

Sadece 512 kelimelik program belleği ile donatılan mikrodenetleyiciler arasında, basit kontrol ihtiyaçları için minimal bir çözümdür.

Kompakt yapıda ve minimum komponent gereksinimiyle üretilen bu elektronik komponent, düşük maliyetli seri üretim uygulamaları için mükemmel bir seçimdir.

Baseline PIC mimarisine sahip Microchip PIC mikrodenetleyici, temel giriş/çıkış kontrolü ve zamanlama fonksiyonları gerektiren basit uygulamalar için yeterli özellikleri sunar.

Teknik Özellikler

PIC12F508-I/SN SMD SOIC-8 8-Bit 4MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC12F
• Model: PIC12F508-I/SN
• İşlemci Mimarisi: 8-Bit RISC (Baseline)
• Maksimum Çalışma Frekansı: 4 MHz
• Program Belleği Tipi: OTP (One Time Programmable)
• Program Belleği Boyutu: 512 kelime
• RAM Belleği: 25 Bayt
• EEPROM Belleği: Yok
• I/O Pin Sayısı: 6
• ADC Kanalları: Yok
• Zamanlayıcılar: 1 (8-bit TMR0)
• PWM Modülleri: Yok
• Komparatörler: Yok
• Dahili Osilatör: 4MHz
• Kesme (Interrupt) Kaynakları: 2
• Watchdog Timer: Var
• Çalışma Gerilimi: 2.0V - 5.5V
• Paket Tipi: SOIC-8 (Surface Mount)
• Pin Sayısı: 8
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Brown-out Reset: Var
• Power-up Timer: Var
• Oscillator Start-up Timer: Var
• ICSP (In-Circuit Serial Programming): Var
• Güç Tüketimi (Aktif): ~1,5mA @ 5V, 4MHz
• Güç Tüketimi (Sleep): <1µA @ 3V
• RoHS Uyumluluğu: Evet

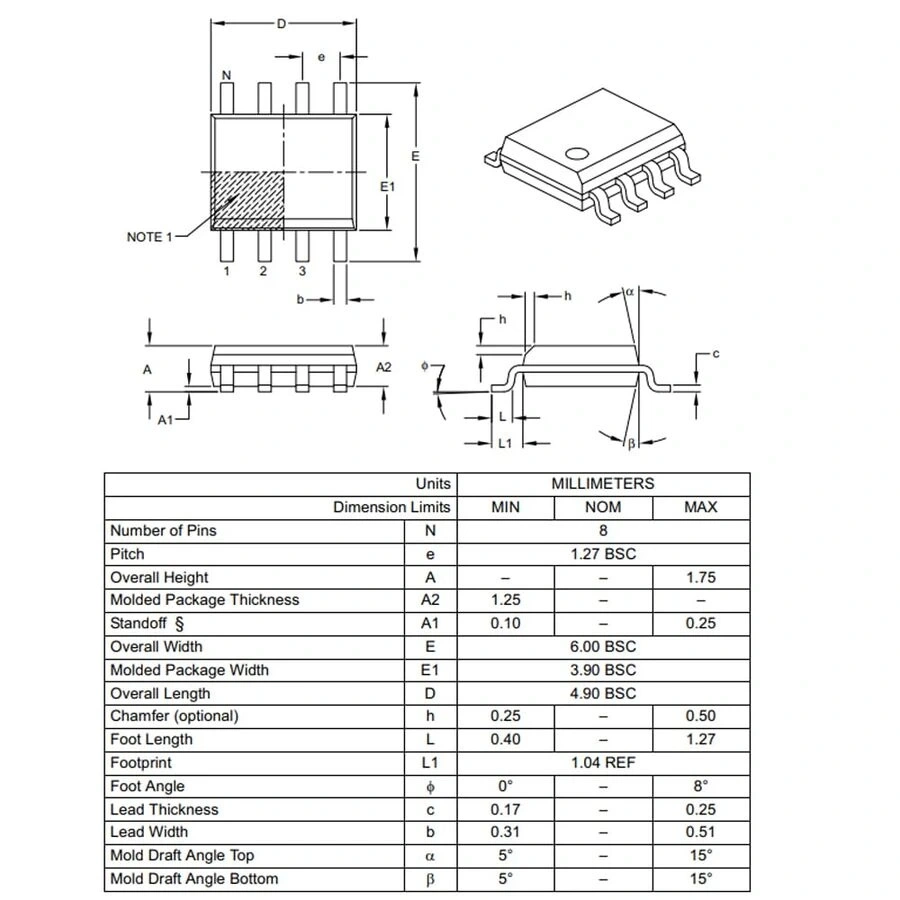

• Paket Boyutları: Yaklaşık 5mm x 4mm x 1.75mm
• Komut Seti: 33 Komut
• Baseline PIC Core: Var
• Çift Besleme İğne (VDD/VSS): 2 ve 7 numaralı pinler

Kullanım Alanları

PIC12F508-I/SN SMD SOIC-8 8-Bit 4MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Ultra Düşük Maliyetli Uygulamalar

• Basit zamanlayıcı devreleri
• LED kontrol sistemleri
• Buton arayüzleri
• Basit oyuncak devreleri
• Tek kullanımlık elektronik ürünler

Temel Kontrol Uygulamaları

• Anahtar ve röle kontrol üniteleri
• Basit durum makineleri
• Sekans kontrol devreleri
• Sayaç uygulamaları
• Debounce kontrol modülleri

Endüstriyel İnterface Uygulamaları

• Basit sensör arayüzleri
• LED gösterge panelleri
• Dokunmatik anahtar kontrolleri
• Aktivasyon zamanlayıcılar
• Basit durum izleme cihazları

Seri Üretim Amaçlı Ürünler

• Tek kullanımlık tanılama cihazları
• Basit uzaktan kumandalar
• Tüketici elektroniği aksesuarları
• Başlatma/durdurma kontrol üniteleri
• Basit alarm sistemleri

Avantajlar ve Özellikler

PIC12F508-I/SN SMD SOIC-8 8-Bit 4MHz Mikrodenetleyici'nin sağladığı avantajlar ve öne çıkan özellikleri.

• Ultra Ekonomik Fiyat: En temel PIC özellikleri ile minimum maliyet
• SMD Paket: SOIC-8 yüzey montaj teknolojisi ile kompakt tasarım imkanı
• Minimal Komponent Gereksinimi: Dahili osilatör ve reset devreleri sayesinde ekstra parça ihtiyacı azalır
• Düşük Güç Tüketimi: Sleep modunda 1µA'dan az güç tüketimi
• Geniş Çalışma Voltajı: 2.0V - 5.5V arası çalışabilme esnekliği
• Küçük Form Faktörü: Sadece 5mm x 4mm boyutlarında PCB alanı kullanımı
• Endüstriyel Sıcaklık Aralığı: -40°C ile +85°C arası çalışabilme
• Güvenilir Başlatma: Power-up Timer ve Brown-out Reset özellikleri
• Kolay Programlama: 33 komutlu basit instruction set
• Düşük Komponent Sayısı: PCB alanından tasarruf ve daha yüksek güvenilirlik
• Yüksek Üretim Kolaylığı: Az sayıda bağlantı ve komponent gerektiren tasarım
• Baseline PIC Mimarisi: Basit ve etkili işlem yapabilme yeteneği

Programlama ve Geliştirme

PIC12F508-I/SN SMD SOIC-8 8-Bit 4MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi veya MPASM (Assembly için)
• PICkit 2/3/4 programlayıcı
• SOIC-8 test klipsi veya programlama adaptörü
• PCB tasarım yazılımı (Altium, Eagle, KiCad)
• 2.0V - 5.5V güç kaynağı
• SMD lehimleme ekipmanı
• Breadboard ve test devreleri (geliştirme aşaması için)
• Pull-up dirençleri (SMD 0603/0805)
• Bypass kapasitörleri (100nF, SMD 0603/0805)
• LED'ler ve test komponentleri (SMD)
• PIC12F509-JW gibi silikon test çipi (OTP öncesi test için)

Önemli port fonksiyonları:

• GP0/ICSPDAT: Dijital I/O, ICSP Data
• GP1/ICSPCLK: Dijital I/O, ICSP Clock
• GP2/T0CKI: Dijital I/O, Timer0 Clock
• GP3/MCLR/VPP: Dijital Giriş (sadece), Reset, Programlama Voltajı
• GP4: Dijital I/O
• GP5/OSC1/CLKIN: Dijital I/O, Harici Osilatör Girişi
• VDD: Pozitif besleme (2.0V - 5.5V)
• VSS: Toprak bağlantısı

Sorun Giderme ve İpuçları

PIC12F508-I/SN SMD SOIC-8 8-Bit 4MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• OTP Programlama Hataları: Önce simülatörde, sonra test çiplerinde doğrulama yapın, son aşamada programlayın.
• SMD Bağlantı Sorunları: SOIC-8 adaptörü veya test klipsi kullanın, PCB'de ICSP test noktaları bırakın.
• Çalışma Frekansı Sapmaları: Dahili osilatör kalibrasyonunu CONFIG düzeyinde ayarlayın.
• Sınırlı I/O Pin Sorunları: Time-sharing tekniklerini kullanarak pin kapasitesini artırın.
• MCLR Pin Sorunları: GP3 pinini MCLR olarak yapılandırın veya dahili reset etkinleştirin.

Performans İpuçları

• Assembly dili kullanarak sınırlı program belleğinden maksimum fayda sağlayın
• Sık kullanılan rutinleri alt programlar olarak düzenleyin
• Page sınırlamalarını dikkate alarak kod düzenlemesi yapın
• Timer0 modülünü zamanlama için verimli kullanın
• GP3 pininin sadece giriş olarak kullanılabildiğini unutmayın
• Giriş pinleri için harici veya yazılımsal pull-up/down değerlendirin

Paket İçeriği

• PIC12F508-I/SN SMD SOIC-8 8-Bit 4MHz Mikrodenetleyici
