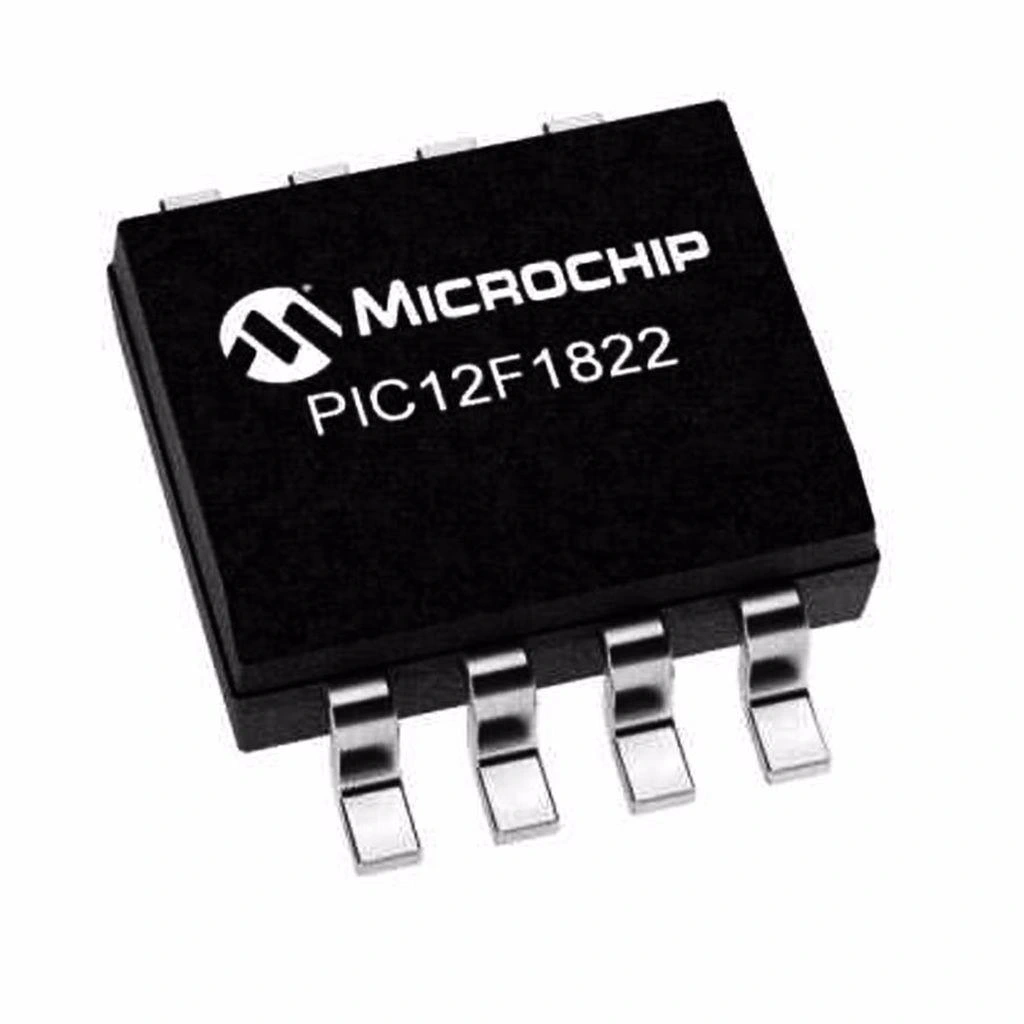

PIC12F1822 I/SN SOIC-8 SMD 8-Bit 32MHz Mikrodenetleyici

PIC12F1822-I/SN SOIC-8 SMD 8-Bit 32MHz Mikrodenetleyici

PIC12F1822-I/SN, Microchip'in yeni nesil 8-bit işlemci ailesine ait yüzey montaj formunda bir mikrodenetleyicidir. SOIC-8 SMD paketinde 32MHz'e kadar çalışabilen bu entegre, gelişmiş özelliklerle donatılmış kompakt bir çözümdür.

3.5KB program belleği ve 256 byte EEPROM ile donatılan mikrodenetleyiciler arasında, modern SMD projeler için güçlü bir seçimdir.

10-bit ADC, EUSART, PWM ve gelişmiş analog karşılaştırıcı modülleri içeren bu elektronik komponent, karmaşık uygulamalar için minimal boyutta çözüm sunar.

Gelişmiş Enhanced Mid-Range mimarisi kullanan Microchip PIC mikrodenetleyici, düşük güç tüketimi ve yüksek performansı küçük SMD paketinde birleştirir.

Teknik Özellikler

PIC12F1822-I/SN SOIC-8 SMD 8-Bit 32MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC12F
• Model: PIC12F1822-I/SN
• İşlemci Mimarisi: Enhanced 8-Bit Mid-Range
• Maksimum Çalışma Frekansı: 32 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 3.5 KB (2048 kelime)
• RAM Belleği: 128 Bayt
• EEPROM Belleği: 256 Bayt
• I/O Pin Sayısı: 6
• ADC Kanalları: 4 kanal, 10-bit
• Zamanlayıcılar: 4 (8-bit TMR0/2, 16-bit TMR1)
• PWM Modülleri: 2
• Komparatörler: 1
• Dahili Osilatör: 32MHz
• PLL (Phase Locked Loop): Var (4x)
• EUSART: Var (RS-232, RS-485, LIN)
• MSSP: Var (SPI, I²C)
• Kesme (Interrupt) Kaynakları: 18
• Çalışma Gerilimi: 1,8V - 5.5V
• Paket Tipi: SOIC-8 (Surface Mount)
• Pin Sayısı: 8
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Watchdog Timer: Var (Programlanabilir)
• Brown-out Reset: Var (Programlanabilir)
• Power-on Reset: Var
• Extended Watchdog Timer: Var
• ICSP (In-Circuit Serial Programming): Var
• Güç Tüketimi (Aktif): ~200µA/MHz @ 3V
• Güç Tüketimi (Sleep): <50nA @ 1.8V
• Flash Programlama Döngüsü: 100,000 yazma/silme
• EEPROM Veri Saklama: 40+ yıl
• EEPROM Yazma Döngüsü: 1,000,000 yazma/silme
• RoHS Uyumluluğu: Evet
• Dahili Referans Voltaj: Var (programlanabilir)

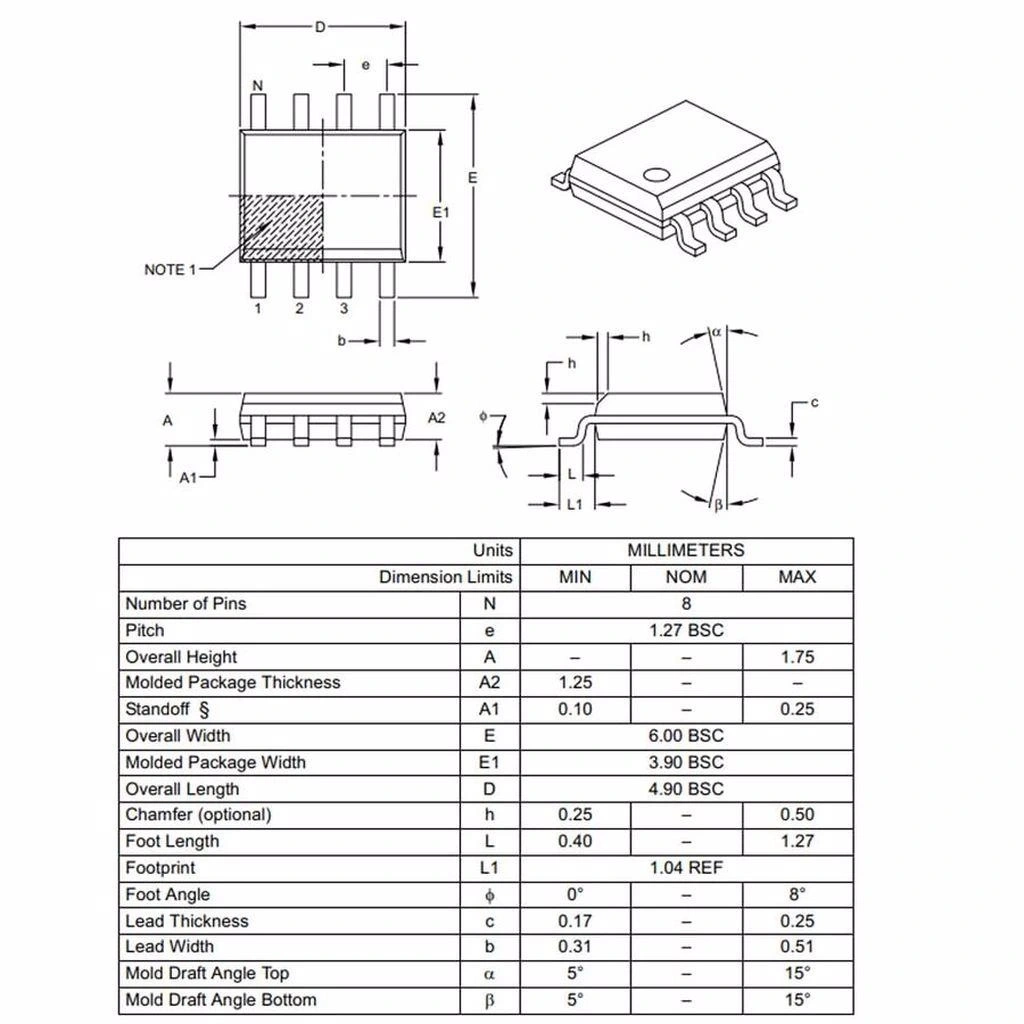

• Paket Boyutları: Yaklaşık 5mm x 4mm x 1.75mm
• Nanowatt XLP Teknolojisi: Var

Kullanım Alanları

PIC12F1822-I/SN SOIC-8 SMD 8-Bit 32MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Sensör Ağları ve IoT Uygulamaları

• Düşük güç sensör nodları
• Kablosuz sensör arayüzleri
• Ağ geçitleri (Gateway)
• Veri toplama sistemleri
• Akıllı ölçüm cihazları

Endüstriyel Kontrol Uygulamaları

• PWM motor kontrol sistemleri
• Otomatik kontrol devreleri
• Seri haberleşme arabirimi modülleri
• Analog sinyal koşullandırıcılar
• PID kontrol üniteleri

Tüketici Elektroniği

• Akıllı ev cihazları kontrol kartları
• Uzaktan kumanda sistemleri
• Güç yönetim modülleri
• LED aydınlatma kontrolleri
• İnteraktif elektronik aksesuarlar

Batarya ile Çalışan Sistemler

• Akıllı sağlık monitörleri
• Giyilebilir teknoloji üniteleri
• Uzun ömürlü veri kaydediciler
• Düşük güç alarm sistemleri
• Pil performans analizörleri

Avantajlar ve Özellikler

PIC12F1822-I/SN SOIC-8 SMD 8-Bit 32MHz Mikrodenetleyici'nin sağladığı avantajlar ve öne çıkan özellikleri.

• Yüksek Performans: 32MHz çalışma frekansı ile hızlı işlem gücü
• Ultra Düşük Güç Tüketimi: Nanowatt XLP teknolojisi ile sleep modunda 50nA'dan az tüketim
• Gelişmiş Haberleşme Arayüzleri: EUSART (UART) ve MSSP (SPI/I²C) modülleri
• Geniş Besleme Voltajı Aralığı: 1.8V - 5.5V arası çalışabilme
• Yüksek Çözünürlüklü ADC: 4 kanal 10-bit analog-dijital dönüştürücü
• Kalıcı Veri Depolama: 256 bayt EEPROM ile güç kesintilerinde veri saklama
• Gelişmiş PWM Kapasitesi: 2 bağımsız PWM modülü
• Enhanced Mid-Range Mimarisi: 49 komut ile daha verimli programlama
• SMD Paket Avantajı: Modern PCB tasarımlarına uygun kompakt boyut
• Zengin Kesme Kaynakları: 18 farklı kesme kaynağı ile esnek yapı
• Güç Tasarruf Modları: Çoklu uyku modları ile uygulama bazlı güç optimizasyonu
• ICSP Desteği: Devreden sökülmeden programlama imkanı

Programlama ve Geliştirme

PIC12F1822-I/SN SOIC-8 SMD 8-Bit 32MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi
• PICkit 3/4 programlayıcı
• SOIC-8 test klipsi veya programlama adaptörü
• PCB tasarım yazılımı (Altium, Eagle, KiCad)
• 1.8V - 5.5V güç kaynağı
• SMD lehimleme ekipmanı
• Bypass kapasitörleri (100nF, SMD 0603/0805)
• Pull-up dirençleri (SMD)
• Analog sensörler (ADC testleri için)
• Lojik analizör veya osiloskop (opsiyonel)
• USB-UART dönüştürücü (seri haberleşme testleri için)

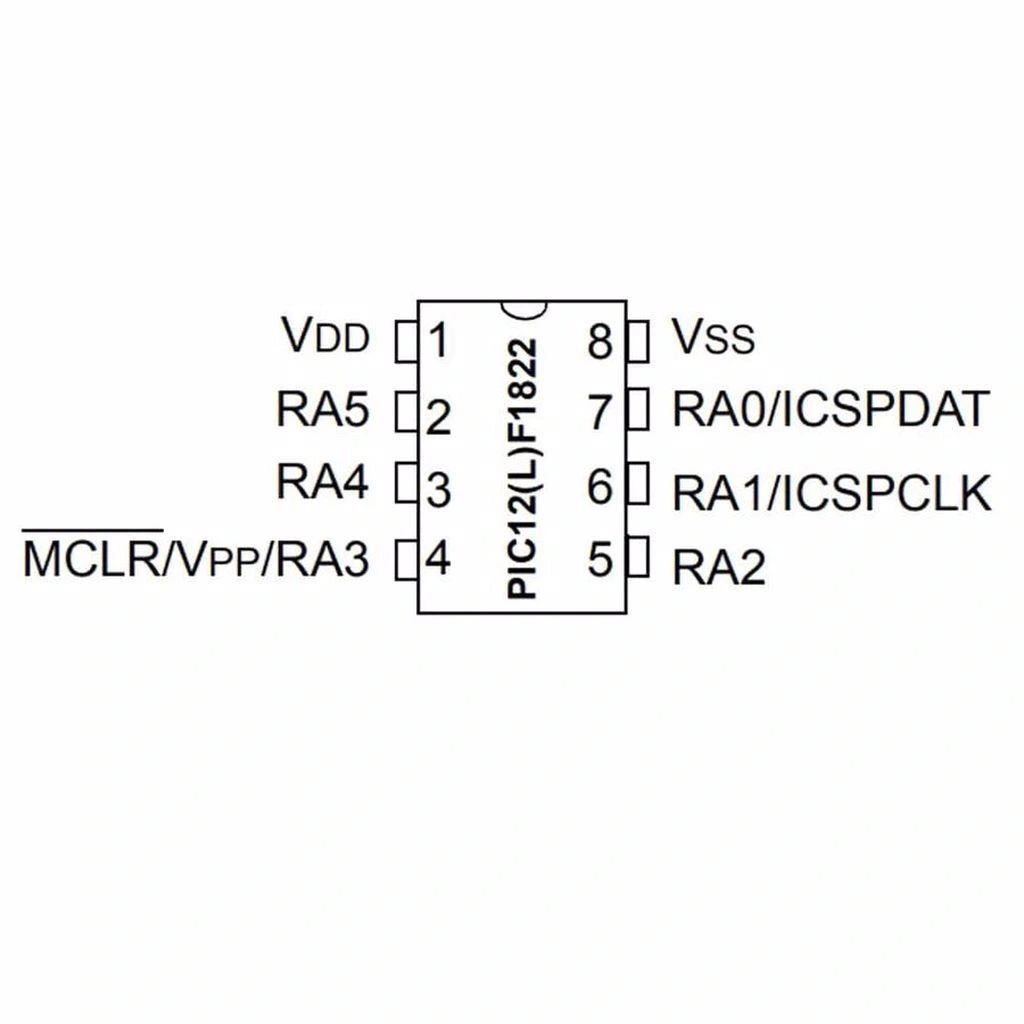

Önemli port fonksiyonları:

• RA0/ICSPDAT: Dijital I/O, Analog Giriş, ICSP Data
• RA1/ICSPCLK: Dijital I/O, Analog Giriş, ICSP Clock
• RA2/AN2: Dijital I/O, Analog Giriş, Vref-
• RA3/MCLR/VPP: Dijital Giriş, Master Clear, Programlama Voltajı
• RA4/AN3: Dijital I/O, Analog Giriş, T0CKI
• RA5/RX/T1CKI: Dijital I/O, UART Alış, Timer1 Clock
• VDD: Pozitif besleme (1.8V - 5.5V)
• VSS: Toprak bağlantısı

Sorun Giderme ve İpuçları

PIC12F1822-I/SN SOIC-8 SMD 8-Bit 32MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Hataları: ICSP bağlantılarını kontrol edin ve VDD voltajının 3.3V veya 5V olduğundan emin olun.
• Osilatör Sorunları: PLL'i kullanırken doğru CONFIG ayarlarını yapın ve osilatör tipini doğrulayın.
• SMD Montaj Zorlukları: Profesyonel lehimleme ekipmanı kullanın ve ısı profilini aşırı ısınmayı önleyecek şekilde ayarlayın.
• ADC Okuma Sorunları: Referans voltajını kontrol edin ve VDD için bypass kapasitörleri kullanın.
• Haberleşme Hataları: SPI/I²C pin yapılandırmalarını ve baudrate hesaplamalarını doğrulayın.

Performans İpuçları

• Sleep modları ile aktif çalışma periyotlarını dengeleyin
• ADC örnekleme metotlarını uygulama gereksinimlerine göre optimize edin
• Kesme (interrupt) önceliklerini ve tepki hızlarını doğru yapılandırın
• PWM frekansı ve duty cycle'ı uygulamanıza göre ayarlayın
• EEPROM yazma işlemlerini aşınmayı önleyecek şekilde dağıtın
• Dahili osilatör kalibrasyonunu yaparak zamanlama hassasiyetini artırın

Paket İçeriği

• PIC12F1822-I/SN SOIC-8 SMD 8-Bit 32MHz Mikrodenetleyici
