PIC12F1572-I/MS SMD MSOP8 32Mhz 8-Bit Mikrodenetleyici

PIC12F1572-I/MS SMD MSOP8 32MHz 8-Bit Mikrodenetleyici

PIC12F1572-I/MS, Microchip Technology'nin modern ve kompakt 8-bit mikrodenetleyicisidir. MSOP8 SMD paketinde sunulan bu entegre, 32 MHz çalışma frekansı ile yüksek performans gerektiren küçük uygulamalar için idealdir.

2KB Flash program belleği ve 256 bayt RAM içeren bu mikrodenetleyiciler, son teknoloji özellikler ile dar alanlı projeler için güçlü bir çözüm sunar.

Ultra küçük MSOP8 paketi ile PIC12F1572-I/MS, güncel elektronik komponentler ile uyumlu çalışarak kompakt ve enerji verimli uygulamalarda tercih edilen bir mikroişlemcidir.

Teknik Özellikler

PIC12F1572-I/MS SMD MSOP8 32MHz 8-Bit Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC12F PIC12LF
• Model: PIC12F1572-I/MS
• İşlemci Mimarisi: 8-Bit Enhanced Mid-range
• Maksimum Çalışma Frekansı: 32 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 2.048 KB (2K x 14-bit word)
• RAM Belleği: 256 Bayt
• EEPROM Belleği: Yok
• I/O Pin Sayısı: 6 (5 kullanılabilir I/O)
• ADC Kanalları: 4 (10-bit)
• PWM Kanalları: 2 PWM/CCP
• Seri Haberleşme: 1x SPI, 1x I²C, LIN/UART (emülasyon)
• Zamanlayıcı Modülleri: 3 (iki 8-bit, bir 16-bit)
• Komparatörler: 1
• Kesme (Interrupt) Kaynakları: 8
• Çalışma Gerilimi: 1.8V - 5.5V
• Paket Tipi: MSOP-8 (Mini Small Outline Package)
• Pin Sayısı: 8
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Watchdog Timer: Var (yazılım kontrollü)
• Brown-out Reset: Programlanabilir
• Power-on Reset: Var
• Programmable Voltage Reference: Var
• Dahili Osilatör: Var (32 MHz, 31 kHz LFINTOSC)
• Düşük Güç Özellikleri: XLP (eXtreme Low Power) teknolojisi
• Donanımsal Çoklayıcı: 8-bit x 8-bit Donanımsal Çarpıcı
• Güç Tüketimi (Aktif): ~220µA/MHz @ 1.8V
• Güç Tüketimi (Sleep): <50nA @ 1.8V
• NCO (Numerically Controlled Oscillator): Var
• WWDT (Windowed Watchdog Timer): Var
• RoHS Uyumluluğu: Evet
• Kılıf Boyutları: 3mm x 3mm x 0.85mm

Kullanım Alanları

PIC12F1572-I/MS SMD MSOP8 32MHz 8-Bit Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Minyatür Elektronik Cihazlar

• Giyilebilir teknoloji ürünleri
• Pille çalışan ultra kompakt cihazlar
• Tek board sensör modülleri
• Biyomedikal implant elektronikleri
• IoT düğüm cihazları

Hassas Kontrol Uygulamaları

• Akıllı sensör arayüzleri
• Hassas PWM güç kontrolü
• LED aydınlatma ve dimmer kontrolleri
• Frekans ve zamanlama uygulamaları
• Motor hız kontrol üniteleri

Düşük Güç Uygulamaları

• Uzun ömürlü pil uygulamaları
• Enerji hasadı elektronikleri
• Güneş enerjili sistemler
• Uzaktan algılama üniteleri
• Periyodik veri toplama cihazları

Avantajlar ve Özellikler

PIC12F1572-I/MS SMD MSOP8 32MHz 8-Bit Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.

• Ultra Kompakt Paket: MSOP-8 ile minimum PCB alanı kullanımı
• Yüksek Performans: 32 MHz çalışma frekansı ve gelişmiş çevre birimleri
• Düşük Güç Tüketimi: XLP teknolojisi ile nanowatt seviyesinde tüketim
• Geniş Voltaj Aralığı: 1.8V - 5.5V arası çalışabilme
• Zengin Analog Özellikler: 10-bit ADC, komparatör ve voltaj referansı
• Esnek Haberleşme: SPI, I²C ve yazılımsal UART desteği
• Donanımsal Çarpıcı: Hızlı matematiksel işlemler için 8x8 çarpıcı
• NCO Modülü: Hassas frekans üretimi ve PWM çözünürlüğü
• Gelişmiş Osilatör Seçenekleri: Dahili ve harici osilatör desteği
• Modern PIC Mimarisi: Gelişmiş Mid-range çekirdek ile verimli kod çalıştırma

Programlama ve Geliştirme

PIC12F1572-I/MS SMD MSOP8 32MHz 8-Bit Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi
• PICkit 3/4 veya MPLAB Snap programlayıcı
• MSOP-8 to DIP-8 adaptör kartı
• ICSP (In-Circuit Serial Programming) bağlantısı
• Güç kaynağı (1.8V - 5.5V arası)

PIC12F1572-I/MS, Microchip PIC mikrodenetleyici ailesinin modern ve yüksek performanslı ultra kompakt bir üyesi olarak, çok yönlü projelere güç katar.

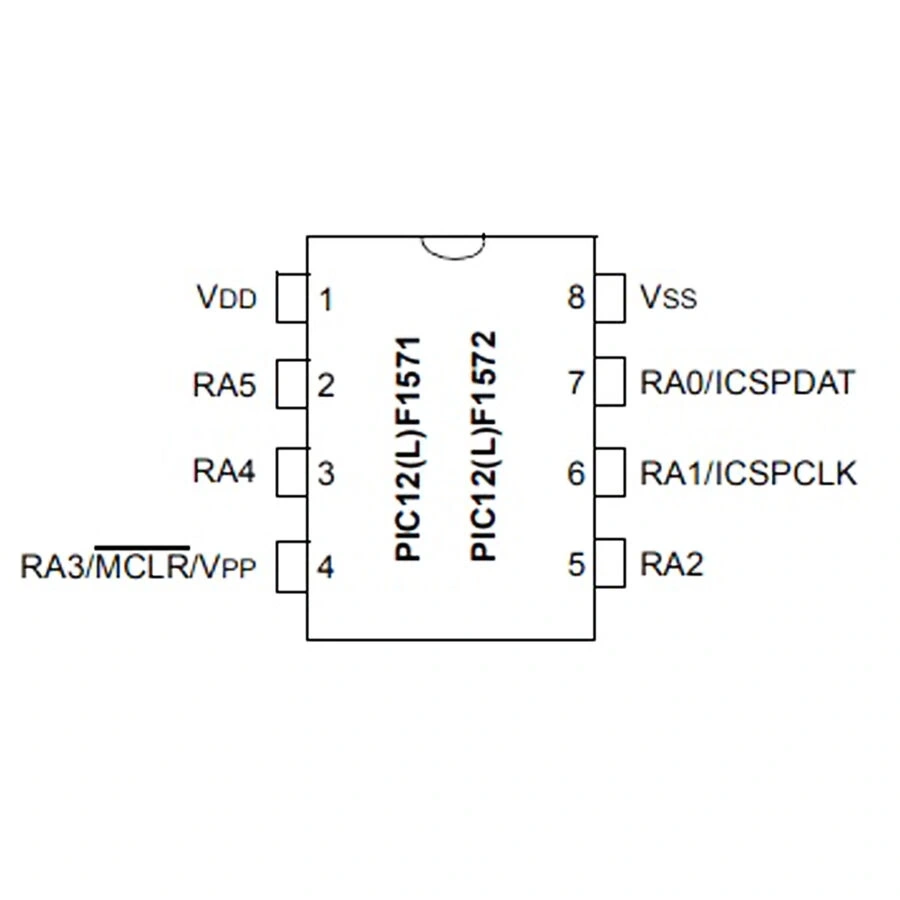

Önemli port fonksiyonları:

• RA0 (Pin 7): Dijital I/O, Analog giriş (AN0), ICSPDAT
• RA1 (Pin 6): Dijital I/O, Analog giriş (AN1), ICSPCLK
• RA2 (Pin 5): Dijital I/O, Analog giriş (AN2), PWM çıkışı
• RA3 (Pin 4): Dijital giriş, MCLR (reset), VPP
• RA4 (Pin 3): Dijital I/O, Analog giriş (AN3), SDA, PWM çıkışı
• RA5 (Pin 2): Dijital I/O, SCL
• VDD (Pin 1): Pozitif besleme voltajı (1.8V - 5.5V)
• VSS (Pin 8): Toprak bağlantısı

Sorun Giderme ve İpuçları

PIC12F1572-I/MS SMD MSOP8 32MHz 8-Bit Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• MSOP Paket Lehimleme Zorluğu: Adaptör kartı veya reflow lehimleme kullanın
• Programlama Erişimi: ICSP headerları için PCB'de alan bırakın
• Çevresel Gürültü: Bypass kapasitörleri ile güç hattını temizleyin
• Düşük Voltaj Uygulamaları: Doğru MPLAB XC8 ayarları ile derleyin
• I/O Pin Sayısı Kısıtlaması: Çoğullama teknikleri ve seri protokoller kullanın

Verimli Kullanım İpuçları

• NCO modülü ile ultra hassas PWM sinyalleri oluşturun
• Standart periyodik işler için Timer1 Gate modunu kullanın
• Ultra düşük güç için sleep modlarını ve wake-up kaynaklarını optimize edin
• FOSCs düşürerek çalışma frekansını dinamik olarak ayarlayın
• Dâhili voltaj referansını ADC ölçümlerinde kullanın
• Donanımsal çarpıcı ile matematiksel operasyonları hızlandırın

Paket İçeriği

• PIC12F1572-I/MS SMD MSOP8 32MHz 8-Bit Mikrodenetleyici
