PIC12F1571 I/SN SMD SOIC-8 8-Bit 32MHz Mikrodenetleyici

PIC12F1571-I/SN SMD SOIC-8 8-Bit 32MHz Mikrodenetleyici

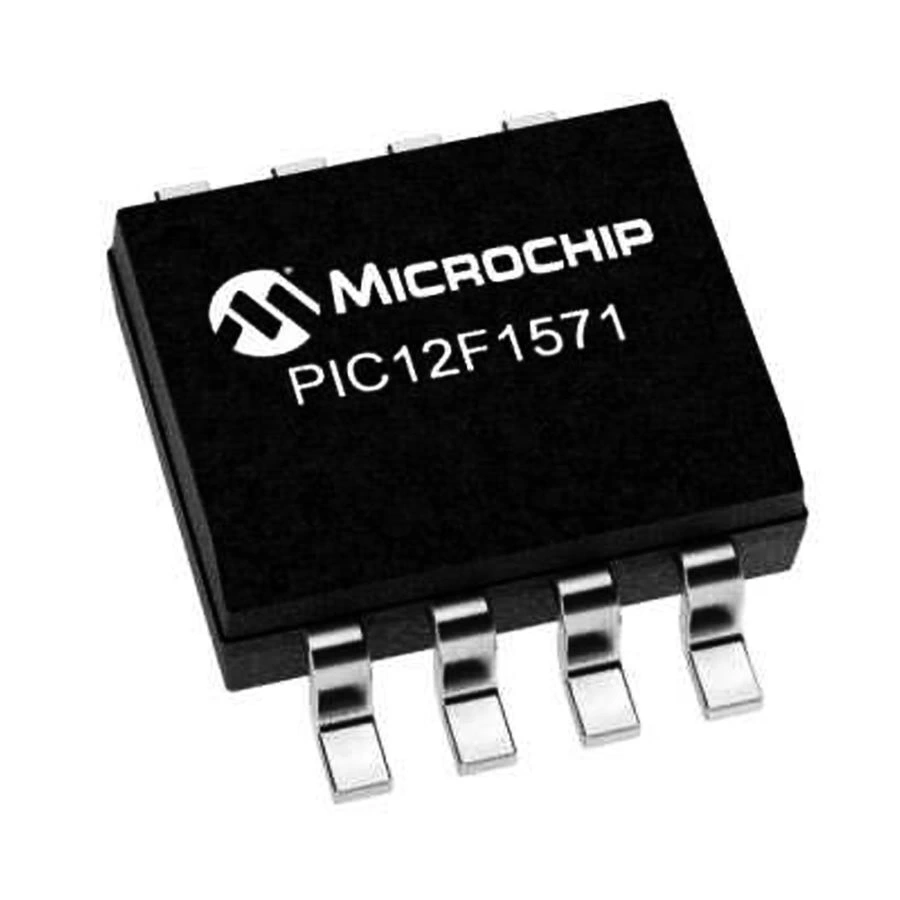

PIC12F1571-I/SN, Microchip Technology'nin modern ve kompakt 8-bit mikrodenetleyicisidir. SOIC-8 SMD paketinde sunulan bu entegre, 32 MHz çalışma frekansı ile küçük alanlı projelerde yüksek performans sağlar.

1KB Flash program belleği ve 128 bayt RAM içeren bu mikrodenetleyiciler, sınırlı bellek gereksinimi olan mini projeler için kompakt bir çözüm sunar.

Modern özellikleri ve düşük güç tüketimi ile PIC12F1571-I/SN, çeşitli elektronik komponentler ile uyumlu çalışarak enerji verimli ve alan kısıtlı uygulamalarda tercih edilen bir mikroişlemcidir.

Teknik Özellikler

PIC12F1571-I/SN SMD SOIC-8 8-Bit 32MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC12F PIC12LF
• Model: PIC12F1571-I/SN
• İşlemci Mimarisi: 8-Bit Enhanced Mid-range
• Maksimum Çalışma Frekansı: 32 MHz
• Program Belleği Tipi: Flash
• Program Belleği Boyutu: 1.024 KB (1K x 14-bit word)
• RAM Belleği: 128 Bayt
• EEPROM Belleği: Yok
• I/O Pin Sayısı: 6 (5 kullanılabilir I/O)
• ADC Kanalları: 4 (10-bit)
• PWM Kanalları: 1 PWM/CCP
• Seri Haberleşme: 1x SPI, 1x I²C, LIN/UART (emülasyon)
• Zamanlayıcı Modülleri: 3 (iki 8-bit, bir 16-bit)
• Komparatörler: 1
• Kesme (Interrupt) Kaynakları: 8
• Çalışma Gerilimi: 1.8V - 5.5V
• Paket Tipi: SOIC-8 (Small Outline IC)
• Pin Sayısı: 8
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Watchdog Timer: Var (yazılım kontrollü)
• Brown-out Reset: Programlanabilir
• Power-on Reset: Var
• Programmable Voltage Reference: Var
• Dahili Osilatör: Var (32 MHz, 31 kHz LFINTOSC)
• Düşük Güç Özellikleri: XLP (eXtreme Low Power) teknolojisi
• Güç Tüketimi (Aktif): ~220µA/MHz @ 1.8V
• Güç Tüketimi (Sleep): <50nA @ 1.8V
• NCO (Numerically Controlled Oscillator): Var
• WWDT (Windowed Watchdog Timer): Var
• RoHS Uyumluluğu: Evet

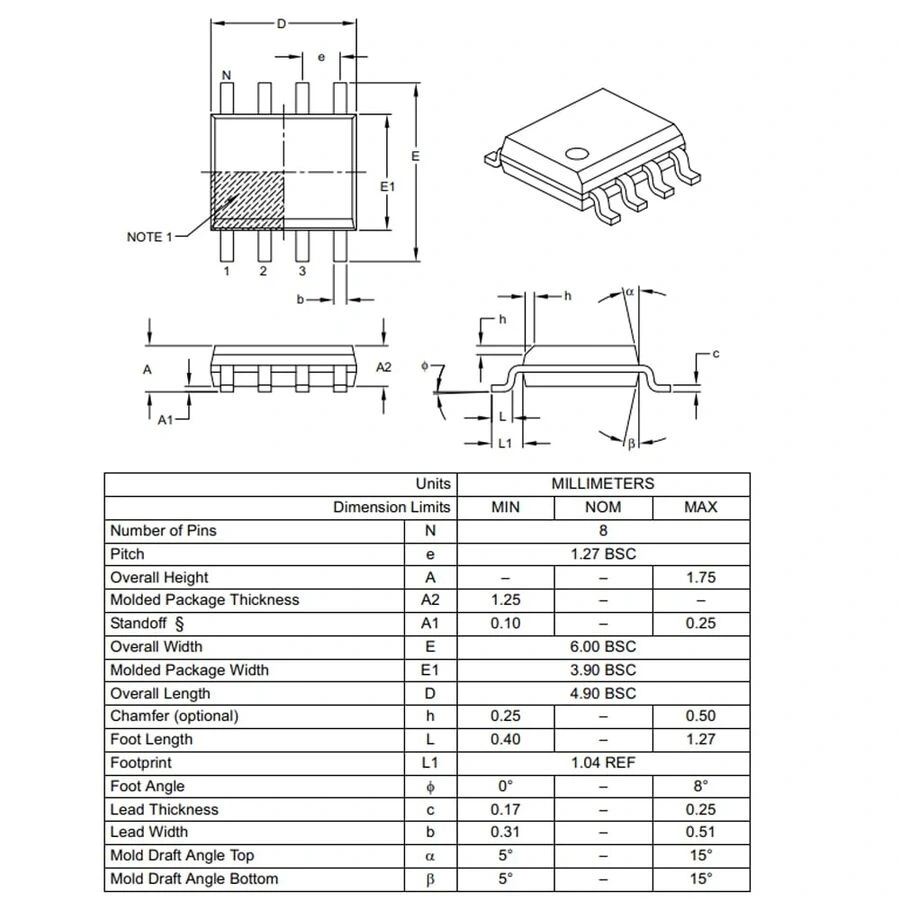

• Kılıf Boyutları: 5.0mm x 4.0mm x 1.75mm

Kullanım Alanları

PIC12F1571-I/SN SMD SOIC-8 8-Bit 32MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Kompakt Elektronik Cihazlar

• Pille çalışan sensör modülleri
• Uzaktan kumanda sistemleri
• IoT düğüm cihazları
• Giyilebilir elektronik ürünler
• Kablosuz kontrol birimleri

Enerji Verimli Uygulamalar

• Pil ömrü kritik sistemler
• Enerji hasadı cihazları
• Güneş enerjili sensörler
• Düşük güç tüketimli veri kayıt cihazları
• Periyodik ölçüm sistemleri

Akıllı Kontrol Sistemleri

• LED aydınlatma kontrolleri
• Hassas PWM uygulamaları
• Sensör arayüzleri
• Küçük motor sürücüler
• Akıllı ev bileşenleri

Avantajlar ve Özellikler

PIC12F1571-I/SN SMD SOIC-8 8-Bit 32MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.

• Kompakt Boyut: SOIC-8 paketi ile minimal PCB alanı
• Yüksek Performans: 32 MHz çalışma frekansı
• Düşük Güç Tüketimi: XLP teknolojisi ile nanowatt seviyesinde tüketim
• Geniş Voltaj Aralığı: 1.8V - 5.5V arası çalışabilme
• Analog Özellikler: 10-bit ADC, komparatör ve voltaj referansı
• Haberleşme Protokolleri: SPI, I²C ve yazılımsal seri iletişim
• NCO Modülü: Hassas frekans üretimi ve PWM kontrolü
• Gelişmiş Osilatör Seçenekleri: Dahili ve harici osilatör desteği
• Modern Mimari: Enhanced mid-range çekirdek ile verimli kod çalıştırma
• Endüstriyel Sıcaklık Aralığı: -40°C ile +85°C arası güvenilir çalışma

Programlama ve Geliştirme

PIC12F1571-I/SN SMD SOIC-8 8-Bit 32MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi
• PICkit 3/4 veya MPLAB Snap programlayıcı
• SOIC-8 to DIP-8 adaptör kartı
• ICSP (In-Circuit Serial Programming) bağlantısı
• Güç kaynağı (1.8V - 5.5V arası)

PIC12F1571-I/SN, Microchip PIC mikrodenetleyici ailesinin modern ve enerji verimli bir üyesi olarak, düşük güç tüketimli projelerde öne çıkar.

Önemli port fonksiyonları:

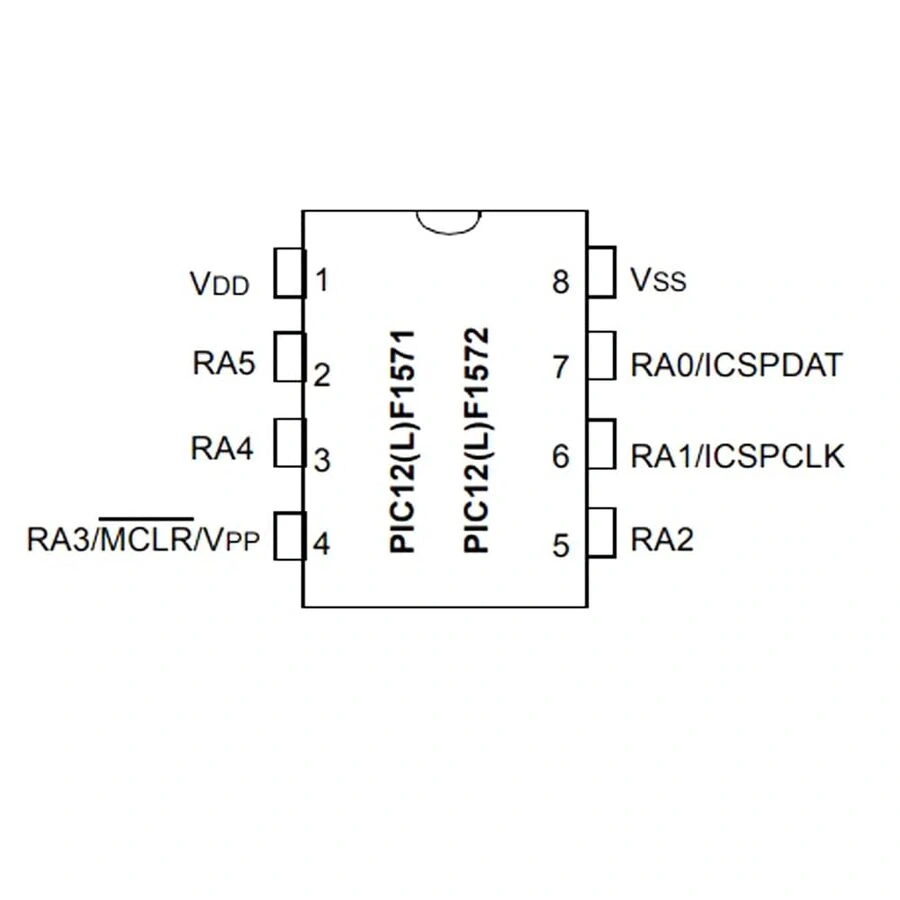

• RA0 (Pin 7): Dijital I/O, Analog giriş (AN0), ICSPDAT
• RA1 (Pin 6): Dijital I/O, Analog giriş (AN1), ICSPCLK
• RA2 (Pin 5): Dijital I/O, Analog giriş (AN2), PWM çıkışı
• RA3 (Pin 4): Dijital giriş, MCLR (reset), VPP
• RA4 (Pin 3): Dijital I/O, Analog giriş (AN3), SDA
• RA5 (Pin 2): Dijital I/O, SCL
• VDD (Pin 1): Pozitif besleme voltajı (1.8V - 5.5V)
• VSS (Pin 8): Toprak bağlantısı

Sorun Giderme ve İpuçları

PIC12F1571-I/SN SMD SOIC-8 8-Bit 32MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• SMD Lehimleme Zorluğu: SOIC adaptör kartı veya reflow lehimleme kullanın
• Programlama Erişimi: PCB'de ICSP header'ları için yer ayırın
• Bellek Sınırlaması: Kod optimizasyonu ve assembly nitelikli C kodu yazın
• Pin Sınırlaması: I/O çoğullama ve protokol paylaşımı teknikleri uygulayın
• Düşük Voltaj İşlemleri: ADC referans voltajını uygun şekilde yapılandırın

Verimli Kullanım İpuçları

• NCO modülünü standart PWM yerine daha hassas değerler için kullanın
• Sleep/Idle/Doze modları arasında uygulama gereksinimlerine göre geçiş yapın
• Wake-Up kaynaklarını ihtiyaçlara göre yapılandırın
• Sınırlı bellek için optimizasyon seçenekleriyle XC8 derleyicisini ayarlayın
• SPI/I2C protokollerini kullanarak port genişleticilerle I/O sayısını artırın
• Dahili voltaj referansını kullanarak ADC ölçümlerini iyileştirin

Paket İçeriği

• PIC12F1571-I/SN SMD SOIC-8 8-Bit 32MHz Mikrodenetleyici
