PIC12C509A-04/P 8-Bit 4MHz Mikrodenetleyici DIP8

PIC12C509A-04/P 8-Bit 4MHz Mikrodenetleyici DIP8

PIC12C509A-04/P, Microchip'in klasik 8-bit işlemci ailesine ait kompakt bir mikrodenetleyicidir. DIP8 paketinde 4MHz frekansında çalışan bu entegre, basit kontrol uygulamaları için ekonomik bir çözüm sunar.

1KB program belleği ile donatılan mikrodenetleyiciler arasında, minimal devre gereksinimleri için ideal bir seçimdir.

Dahili osilatör, güvenilir başlangıç rutinleri ve düşük güç tüketimi içeren bu elektronik komponent, komponent sayısını azaltarak maliyet tasarrufu sağlar.

Minimal pin sayısıyla maksimum işlevsellik sunan Microchip PIC mikrodenetleyici, hobiden endüstriyel uygulamalara kadar çeşitli projelerde kullanılabilir.

Teknik Özellikler

PIC12C509A-04/P 8-Bit 4MHz Mikrodenetleyici DIP8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Microchip Technology
• Mikrodenetleyici Serisi: PIC12C
• Model: PIC12C509A-04/P
• İşlemci Mimarisi: 8-Bit RISC (Baseline)
• Maksimum Çalışma Frekansı: 4 MHz
• Program Belleği Tipi: OTP (One Time Programmable)
• Program Belleği Boyutu: 1.0 KB (1024 kelime)
• RAM Belleği: 41 Bayt
• EEPROM Belleği: Yok
• I/O Pin Sayısı: 6
• ADC Kanalları: Yok
• Zamanlayıcılar: 1 (8-bit TMR0)
• PWM Modülleri: Yok
• Komparatörler: Yok
• Dahili Osilatör: 4MHz
• Kesme (Interrupt) Kaynakları: 2
• Watchdog Timer: Var
• Çalışma Gerilimi: 2,5V - 5.5V
• Paket Tipi: DIP8 (Through Hole)
• Pin Sayısı: 8
• Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
• Brown-out Reset: Var
• Power-up Timer: Var
• Oscillator Start-up Timer: Var
• ICSP (In-Circuit Serial Programming): Yok (ROM programlama)
• Güç Tüketimi (Aktif): ~1.5mA @ 5V, 4MHz
• Güç Tüketimi (Sleep): <1µA @ 3V
• RoHS Uyumluluğu: Evet
• Paket Boyutları: Yaklaşık 9.5mm x 6.5mm x 4mm
• Komut Seti: 33 Komut
• Baseline PIC Core: Var
• Yazılım Tabanlı Kod Koruma: Var

Kullanım Alanları

PIC12C509A-04/P 8-Bit 4MHz Mikrodenetleyici DIP8'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Basit Kontrol Uygulamaları

• Zamanlayıcı devreleri
• Basit LED kontrol sistemleri
• Sekans kontrolleri
• Buton arayüzleri
• Basit anahtarlama sistemleri

Düşük Maliyetli Projeler

• Tek kullanımlık elektronik ürünler
• Basit oyuncak devreleri
• Düşük maliyetli uzaktan kumandalar
• Minimal elektronik aksesuarlar
• Eğitim amaçlı projeler

Endüstriyel Uygulamalar

• Basit durum izleme cihazları
• Arıza göstergeleri
• Anahtarlama devreleri
• Röle kontrol üniteleri
• Basit sayaçlar

Gömülü Sistem Eğitimi

• Mikroişlemci öğrenme kitleri
• Assembly programlama eğitimi
• Basit dijital devre projeleri
• Giriş seviyesi mikrodenetleyici eğitimi
• Düşük seviyeli programlama uygulamaları

Avantajlar ve Özellikler

PIC12C509A-04/P 8-Bit 4MHz Mikrodenetleyici DIP8'in sağladığı avantajlar ve öne çıkan özellikleri.

• Ekonomik Fiyat: Düşük maliyetli projeler için ideal
• Dahili Osilatör: Harici kristal gerektirmeden çalışabilme
• Minimal Komponent Gereksinimleri: Minimum dış bileşen ihtiyacı
• DIP8 Paketi: Breadboard ve delikli PCB ile kolay kullanım
• Düşük Güç Tüketimi: Pil ile çalışan uygulamalar için uygun
• Geniş Çalışma Sıcaklığı: -40°C ile +85°C arası endüstriyel ortamlarda çalışabilme
• Kompakt Boyut: Minimal PCB alanı gerektiren tasarım
• Dayanıklı Yapı: Zorlu ortamlarda güvenilir çalışma
• Watchdog Timer: Sistem kilitlenmelerine karşı otomatik koruma
• Brown-out Koruma: Voltaj düşümlerinde güvenli çalışma sağlama
• Basit Mimari: Kolay öğrenme ve programlama imkanı
• Yazılım Tabanlı Kod Koruma: Fikri mülkiyet için koruma özellikleri

Programlama ve Geliştirme

PIC12C509A-04/P 8-Bit 4MHz Mikrodenetleyici DIP8'in programlama ve geliştirme süreci hakkında bilgiler.

Programlama için gerekli ortam ve araçlar:

• MPLAB X IDE (entegre geliştirme ortamı)
• MPLAB XC8 C derleyicisi veya MPASM (Assembly için)
• Microchip PICSTART Plus, PRO MATE II gibi OTP programlayıcı
• Universal/Dedicated OTP programlama soketi
• Breadboard ve bağlantı kabloları
• 2.5V - 5.5V güç kaynağı
• Pull-up dirençleri (10K ohm)
• Bypass kapasitörleri (100nF)
• LED'ler, butonlar ve temel test komponentleri
• Mantık probları veya basit multimetre
• Delikli PCB ve lehimleme ekipmanı
• Yedek PIC12C509A çipleri (programlama hataları için)

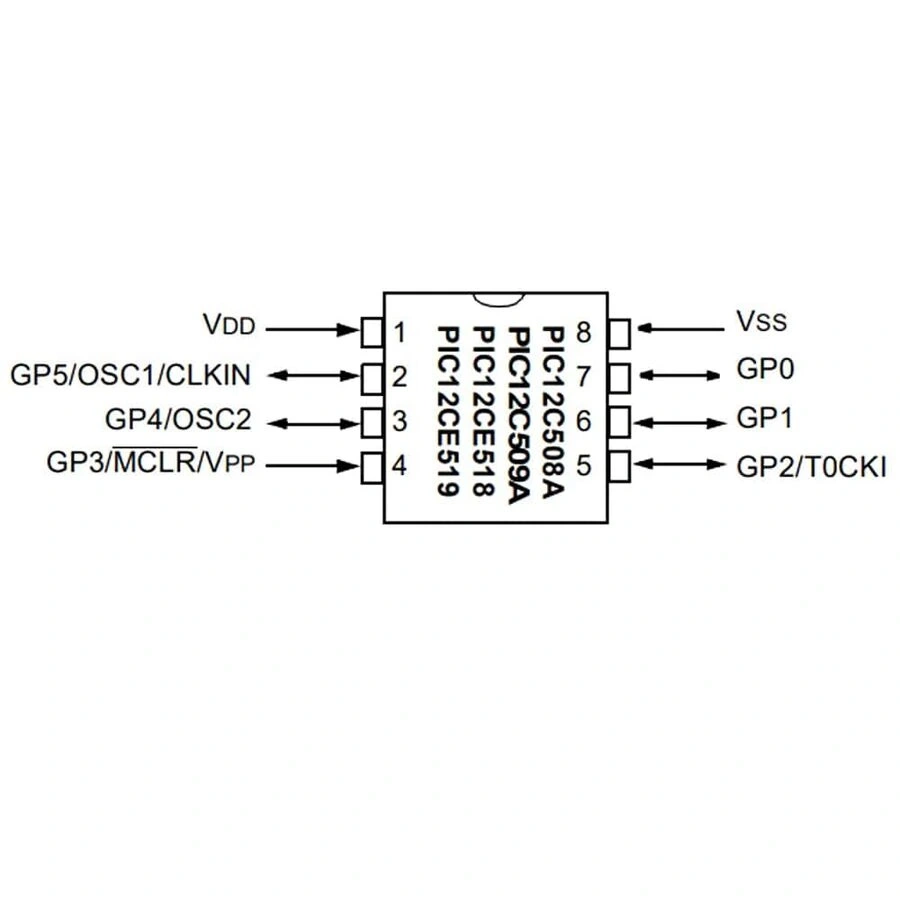

Önemli port fonksiyonları:

• GP0: Dijital I/O
• GP1: Dijital I/O
• GP2: Dijital I/O, T0CKI (Timer0 Clock Input)
• GP3: Dijital Giriş (sadece), MCLR/VPP
• GP4: Dijital I/O
• GP5: Dijital I/O, OSCI (Harici Osilatör Girişi)
• VDD: Pozitif besleme (2.5V - 5.5V)
• VSS: Toprak bağlantısı

Sorun Giderme ve İpuçları

PIC12C509A-04/P 8-Bit 4MHz Mikrodenetleyici DIP8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Programlama Hataları: Programlayıcı ayarlarını kontrol edin ve uyumlu bir programlayıcı kullandığınızdan emin olun.
• Osilatör Sorunları: Dahili osilatör kalibrasyonunu yapın veya harici kristal kullanmayı değerlendirin.
• Yetersiz I/O Pinleri: Multiplexing tekniklerini kullanarak giriş/çıkış sayısını artırın.
• Bellek Kısıtlamaları: Assembly kodunu optimize edin ve alt rutinleri etkili kullanın.
• GP3 Pin Sorunları: Sadece giriş olarak kullanılabildiğini unutmayın ve gerekli pull-up direncini ekleyin.

Performans İpuçları

• Kod optimizasyonu için Assembly programlama dilini kullanın
• Kritik zamanlama uygulamalarında NOP komutlarını stratejik olarak yerleştirin
• Timer0 ön bölücüsünü uygulama ihtiyaçlarına göre yapılandırın
• Watchdog Timer'ı güvenilirlik için aktif kullanın
• Giriş pinleri için pull-up dirençlerini uygun değerlerde seçin
• Güç tüketimini azaltmak için uyku modunu verimli kullanın

Paket İçeriği

• PIC12C509A-04/P 8-Bit 4MHz Mikrodenetleyici DIP8
