PIC10F222T-I/OT SMD SOT-23 8-Bit 8MHz Mikrodenetleyici
PIC10F222T-I/OT, Microchip Technology'nin ultra minyatür 8-bit mikrodenetleyicisidir. SOT-23 SMD paketinde sunulan bu entegre, 8 MHz çalışma frekansı ile çok küçük alanlı projeler için tasarlanmıştır.
512 word program belleği ve sadece 23 bayt RAM içeren bu mikrodenetleyiciler, minimal boyut gerektiren basit kontrol uygulamaları için olağanüstü kompakt bir çözüm sunar.
6 pinli SOT-23 paketi ile PIC10F222T-I/OT, temel elektronik komponentler arasında en küçük mikrodenetleyicilerden biri olarak alan kısıtlı ve gömülü projelerin vazgeçilmez bileşenidir.
Teknik Özellikler
PIC10F222T-I/OT SMD SOT-23 8-Bit 8MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Üretici: Microchip Technology
- Mikrodenetleyici Serisi: PIC10F
- Model: PIC10F222T-I/OT
- İşlemci Mimarisi: 8-Bit
- Maksimum Çalışma Frekansı: 8 MHz
- Program Belleği Tipi: OTP (One-Time Programmable)
- Program Belleği Boyutu: 512 x 12-bit kelime, 768 bayt
- RAM Belleği: 23 Bayt
- EEPROM Belleği: Yok
- I/O Pin Sayısı: 3
- ADC Kanalları: Yok
- PWM Kanalları: Yok
- Seri Haberleşme: Yok
- Zamanlayıcı Modülleri: 1 (8-bit)
- Komparatörler: Yok
- Kesme (Interrupt) Kaynakları: Yok
- Çalışma Gerilimi: 2.0V - 5.5V
- Paket Tipi: SOT-23 (6 pin)
- Pin Sayısı: 6
- Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
- Watchdog Timer: Var
- Brown-out Reset: Yok
- Power-up Timer: Var
- Oscillator Start-up Timer: Var
- Dahili Osilatör: Var
- Komut Seti: 33 temel komut
- Güç Tüketimi (Aktif): ~2.0mA @ 5V, 4MHz
- Güç Tüketimi (Sleep):<1µA @ 5V
- RoHS Uyumluluğu: Evet

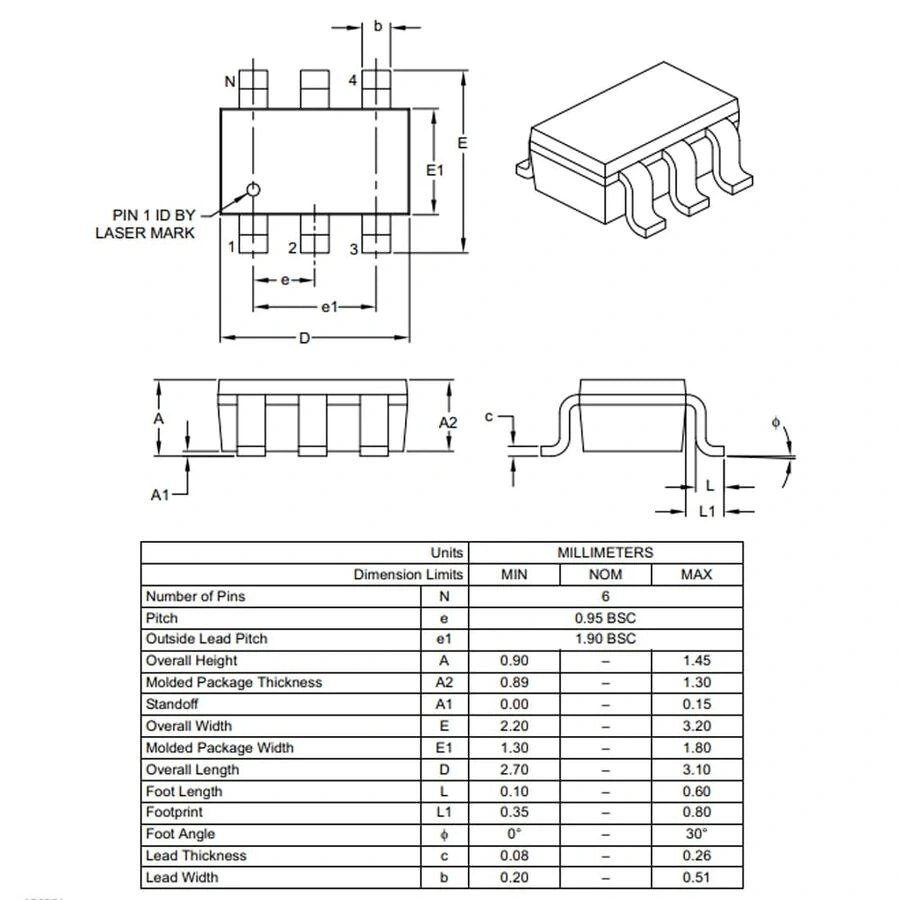

- Kılıf Boyutları: 2.9mm x 2.8mm x 1.45mm
Kullanım Alanları
PIC10F222T-I/OT SMD SOT-23 8-Bit 8MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.
Ultra Minyatür Elektronik Ürünler
- Akıllı anahtarlar ve FOB'lar
- Minyatür oyuncaklar
- Buton kontrolleri
- Düğme boyutlu elektronik cihazlar
- RFID etiket mantık devreleri
Gömülü Basit Kontrol Sistemleri
- LED sekansları
- Küçük zamanlayıcılar
- Durum makineleri
- Kompakt durumsal mantık
- Aktif bileşen kontrolü
Tek İşlevli Aygıtlar
- Sıcaklık tetikleyicileri
- Basit alarm cihazları
- Otomatik kapı kilitleri
- Tek tonlu ses üreteçleri
- Minyatür veri kaydediciler
Avantajlar ve Özellikler
PIC10F222T-I/OT SMD SOT-23 8-Bit 8MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.
- Ultra Küçük Boyut: SOT-23 paketi ile minimum PCB alanı kullanımı
- Düşük Maliyet: Ekonomik fiyatı ile küçük projelere uygun
- Minimal Harici Bileşen: Dahili osilatör ve düşük seri direnç gereksinimleri
- Düşük Güç Tüketimi: Pil ile çalışan uygulamalara uygun
- Geniş Çalışma Voltajı: 2.0V - 5.5V arası esnek çalışma
- Endüstriyel Sıcaklık Aralığı: -40°C ile +85°C arası güvenilir performans
- Basit Programlama: 33 temel komut ile kolay öğrenme
- Güvenilir Çalışma: Watchdog Timer ile sistem koruması
- OTP Bellek: Bir kez programlanabilir güvenli kod çalıştırma
- Yüzey Montaj: Modern SMD üretim süreçleriyle uyumlu
Programlama ve Geliştirme
PIC10F222T-I/OT SMD SOT-23 8-Bit 8MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.
İpucu: OTP olduğundan, programlama öncesi simülatörde kodu tümüyle test edin. Sınırlı I/O pinleri için zaman paylaşımlı multiplexing tekniklerini değerlendirin.
Programlama için gerekli ortam ve araçlar:
- MPLAB X IDE (entegre geliştirme ortamı)
- MPASM Assembler (assembly dili programlama için)
- MPLAB XC8 C derleyicisi (sınırlı destek)
- PICkit 3/4 programlayıcı
- SOT-23 adaptör kartı veya soket
- Güç kaynağı (2.0V - 5.5V arası)
PIC10F222T-I/OT, Microchip PIC mikrodenetleyici ailesinin en küçük üyelerinden biri olarak, ultra kompakt projelere basit kontrol fonksiyonları ekler.
Önemli port fonksiyonları:
- GP0 (Pin 5): Dijital I/O
- GP1 (Pin 4): Dijital I/O, ICSPCLK
- GP2 (Pin 3): Dijital I/O, MCLR, T0CKI (Timer0 input), ICSPDAT
- GP3 (Pin 2): Sadece giriş - dahili olarak kullanılır, erişilemez
- VDD (Pin 6): Pozitif besleme voltajı (2.0V - 5.5V)
- VSS (Pin 1): Toprak bağlantısı
Sorun Giderme ve İpuçları
PIC10F222T-I/OT SMD SOT-23 8-Bit 8MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- SOT-23 Lehimleme Zorlukları: Adaptör kartı veya reflow lehimleme kullanın
- Sınırlı Pin Sayısı: Zaman paylaşımlı I/O ve yazılımsal çoğullama teknikleri uygulayın
- Tek Seferlik Programlama: Programlama öncesi simülatörde iyice test edin
- ICSP Bağlantı Zorluğu: Programlama için özel adaptör kartları kullanın
- Bellek Kısıtlamaları: Assembly dili ile kod optimizasyonu yapın
Verimli Kullanım İpuçları
- Assembly dili ile bellek kullanımını optimize edin
- Çalışma frekansını uygulama ihtiyacına göre ayarlayın
- Zaman paylaşımlı teknikler ile sınırlı I/O kapasitesini genişletin
- Sleep modu ile pil ömrünü uzatın
- PCB tasarımında doğru yerleşim için SOT-23 footprint boyutlarına dikkat edin
- Kod geliştirme sürecinde önce simülatör, sonra PICDEM kartları kullanın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →Projeleriniz için çeşitli mikrodenetleyiciler ile uygulamalarınızı hayata geçirin.
Ürünleri İncele →Microchip PIC mikrodenetleyiciler ile güvenilir ve yüksek performanslı projeler geliştirin.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve mikrodenetleyiciler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
SOT-23 paketindeki bu mikrodenetleyiciyi nasıl programlayabilirim?
SOT-23 to DIP adaptör kartı kullanılarak standart programlayıcılara bağlanabilir. PICkit ile ICSP bağlantısı için özel adaptör soketleri veya geçici lehim bağlantıları da kullanılabilir.
Sadece 3 I/O pini ile ne tür projeler gerçekleştirilebilir?
LED sekansları, basit zamanlayıcılar, tuş kontrolleri, sıcaklık tetikleyicileri, akıllı anahtarlar, durum makineleri ve tek işlevli gömülü kontrol devreleri oluşturulabilir.
PIC10F222 ile daha gelişmiş PIC modelleri arasındaki farklar nelerdir?
Daha az pin sayısı, daha küçük bellek, dahili ADC ve seri haberleşme modüllerinin olmaması, kesme desteğinin bulunmaması ve minimal çevre birimlerinin yer almasıdır.
512 Word program belleği ne kadar kod için yeterlidir?
Yaklaşık 100-150 satır assembly kodu için yeterlidir. Basit durum makineleri, LED kontrolü ve zamanlayıcı fonksiyonlarını içeren minimal programlar için uygundur.
OTP (One-Time Programmable) mikrodenetleyiciyi neden tercih etmeliyim?
Düşük maliyet, kod güvenliği, küçük boyut ve yüksek üretim hacimli projelerde güvenilirlik sunar. Seri üretim için maliyeti düşürmek isteyen projeler için idealdir.
ICSP programlama için hangi pinler kullanılır?
GP1 (ICSPCLK), GP2 (ICSPDAT), VDD ve VSS pinleri kullanılır. GP2 aynı zamanda MCLR (reset) fonksiyonuna sahiptir ve programlama sırasında belirli voltaj seviyelerinde tutulur.
Bu mikrodenetleyici ile Arduino gibi geliştirme platformları arasındaki farklar nelerdir?
Çok daha küçük boyut, daha düşük güç tüketimi, doğrudan assembly programlama, sınırlı bellek ve I/O, hazır kütüphane eksikliği ve minimal çevre birimleri içerir.
SOT-23 paketi boyutları hangi uygulamalar için avantaj sağlar?
Giyilebilir elektronik, RFID etiketler, düğme boyutlu cihazlar, ultra kompakt PCB tasarımları, implant elektronikleri ve alan kısıtlı tüm projeler için avantajlıdır.
