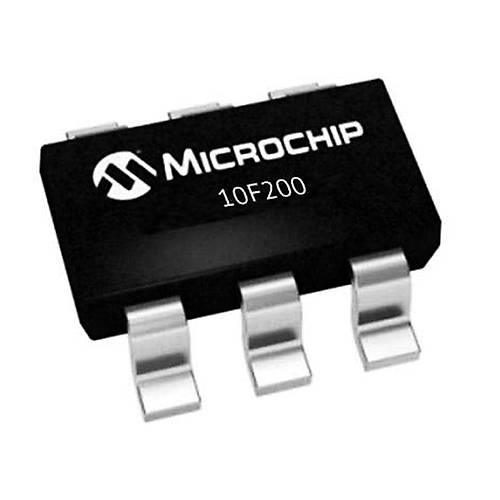

PIC10F200T-I/OT SMD SOT-23 8-Bit 4MHz Mikrodenetleyici
PIC10F200T-I/OT, Microchip Technology'nin en küçük 8-bit mikrodenetleyicisidir. SOT-23 SMD paketinde sunulan bu entegre, 4 MHz çalışma frekansı ile olağanüstü dar alanlı projeler için tasarlanmıştır.
Sadece 256 word program belleği ve 16 bayt RAM içeren bu mikrodenetleyiciler, minimal fonksiyonlar gerektiren ultra kompakt projeler için ideal bir çözümdür.
6 pinli SOT-23 paketi ile PIC10F200T-I/OT, çeşitli elektronik komponentler arasında en küçük mikroişlemci olarak, minyatür elektronik sistemlerin vazgeçilmez bileşenidir.
Teknik Özellikler
PIC10F200T-I/OT SMD SOT-23 8-Bit 4MHz Mikrodenetleyici'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Üretici: Microchip Technology
- Mikrodenetleyici Serisi: PIC10F
- Model: PIC10F200T-I/OT
- İşlemci Mimarisi: 8-Bit
- Maksimum Çalışma Frekansı: 4 MHz
- Program Belleği Tipi: OTP (One-Time Programmable)
- Program Belleği Boyutu: 256 x 12-bit kelime, 384 bayt
- RAM Belleği: 16 Bayt
- EEPROM Belleği: Yok
- I/O Pin Sayısı: 3
- ADC Kanalları: Yok
- PWM Kanalları: Yok
- Seri Haberleşme: Yok
- Zamanlayıcı Modülleri: 1 (8-bit)
- Komparatörler: Yok
- Kesme (Interrupt) Kaynakları: Yok
- Çalışma Gerilimi: 2.0V - 5.5V
- Paket Tipi: SOT-23 (6 pin)
- Pin Sayısı: 6
- Çalışma Sıcaklığı: -40°C ile +85°C arası (Industrial)
- Watchdog Timer: Var
- Brown-out Reset: Yok
- Power-up Timer: Var
- Oscillator Start-up Timer: Var
- Dahili Osilatör: Var
- Komut Seti: 33 temel komut
- Güç Tüketimi (Aktif): ~1.8mA @ 5V, 4MHz
- Güç Tüketimi (Sleep): <1µA @ 5V
- RoHS Uyumluluğu: Evet

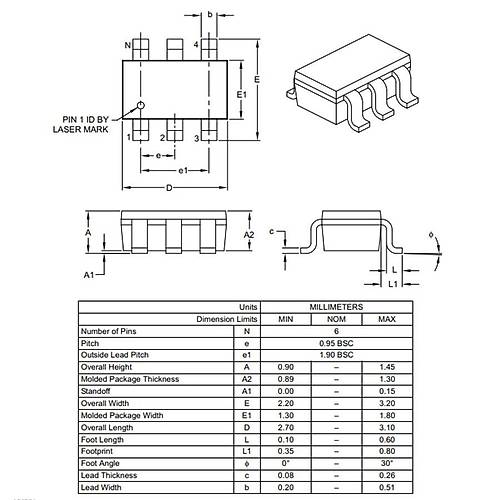

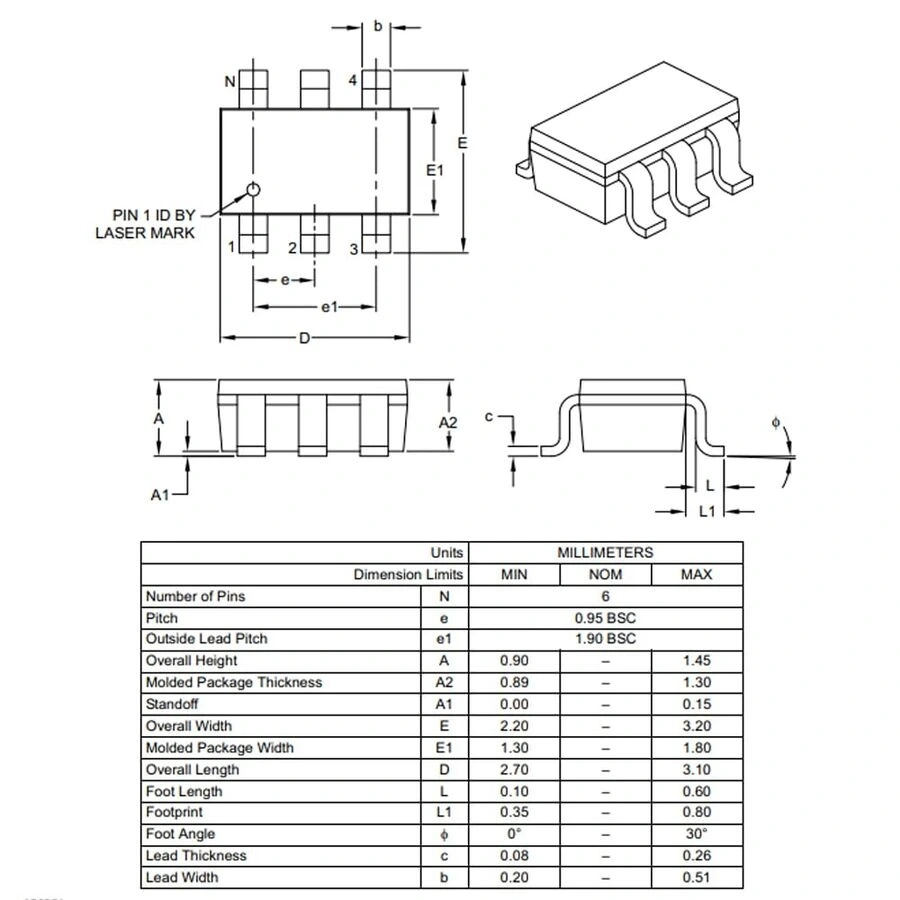

- Kılıf Boyutları: 2.9mm x 2.8mm x 1.45mm
Kullanım Alanları
PIC10F200T-I/OT SMD SOT-23 8-Bit 4MHz Mikrodenetleyici'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.
Mikro Elektronik Ürünler
- Düğme boyutlu elektronik cihazlar
- Minyatür LED kontrolleri
- Mikro zamanlayıcılar
- Akıllı butonlar
- RFID aktif etiketler
Basit Kontrol Sistemleri
- Durum makineleri
- Sıra seçme devreleri
- Basit tetikleyiciler
- Tek işlevli kontrolörler
- Darbe üreteçleri
Gömülü Elektronik
- Akıllı sensör arayüzleri
- Elektronik anahtarlar
- Tek amaçlı kodlayıcılar
- Dahili donanım mantık devreleri
- Micro FSM (sonlu durum makineleri)
Avantajlar ve Özellikler
PIC10F200T-I/OT SMD SOT-23 8-Bit 4MHz Mikrodenetleyici'nin sağladığı avantajlar ve çözümler.
- En Küçük PIC Boyutu: SOT-23 paketi ile ultra minimal PCB alanı
- Ultra Ekonomik: En düşük fiyatlı PIC mikrodenetleyici
- Minimum Bileşen İhtiyacı: Dahili osilatör ve reset devreleri
- Düşük Güç Tüketimi: Sleep modunda düşük akım çekişi
- Geniş Voltaj Aralığı: 2.0V - 5.5V arası çalışabilme
- Endüstriyel Sıcaklık Aralığı: -40°C ile +85°C arası dayanıklılık
- Basit Komut Seti: Kolay öğrenilen 33 temel komut
- Korumalı OTP Bellek: Tek seferlik programlama ile güvenli kod
- 8-bit Timer: Basit zamanlama işlemleri
- Hafif ve Kompakt: Milimetrik boyutlar ile minimum ağırlık
Programlama ve Geliştirme
PIC10F200T-I/OT SMD SOT-23 8-Bit 4MHz Mikrodenetleyici'nin programlama ve geliştirme süreci hakkında bilgiler.
İpucu: OTP entegre olduğu için programlama öncesi simülatörde kapsamlı test yapın. Sınırlı bellek için assembly dilinde optimize kod yazın.
Programlama için gerekli ortam ve araçlar:
- MPLAB X IDE (entegre geliştirme ortamı)
- MPASM Assembler (assembly dili programlama için)
- PICkit 3/4 programlayıcı
- SOT-23 adaptör kartı veya programlama soketi
- Güç kaynağı (2.0V - 5.5V arası)
PIC10F200T-I/OT, Microchip PIC mikrodenetleyici ailesinin en küçük üyesi olarak, minimum alanlı projelerde basit mantıksal kontroller sağlar.
Önemli port fonksiyonları:
- GP0 (Pin 5): Dijital I/O
- GP1 (Pin 4): Dijital I/O, ICSPCLK
- GP2 (Pin 3): Dijital I/O, MCLR (reset), T0CKI (Timer0 input), ICSPDAT
- GP3 (Pin 2): Sadece giriş - dahili olarak kullanılır, erişilemez
- VDD (Pin 6): Pozitif besleme voltajı (2.0V - 5.5V)
- VSS (Pin 1): Toprak bağlantısı
Sorun Giderme ve İpuçları
PIC10F200T-I/OT SMD SOT-23 8-Bit 4MHz Mikrodenetleyici kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Micro SMD Lehimleme: SOT-23 adaptör kartı veya SMD reflow tekniği kullanın
- Bellek Kısıtlamaları: Assembly dilinde kod optimizasyonu yapın
- Sınırlı Pin Sayısı: Yazılımsal çoğullama ve zaman paylaşımı uygulayın
- Bir Kez Programlama: Simülatörde tüm senaryoları test edin
- ICSP Bağlantı Zorluğu: Geçici test noktaları veya özel adaptör kullanın
Verimli Kullanım İpuçları
- Kod geliştirme aşamasında simülasyon aracını yoğun kullanın
- Assembly dili ile belleği en verimli şekilde kullanın
- Pin sayısını çoğaltmak için zaman paylaşımlı pinleme yapın
- Sleep modunu kullanarak pil ömrünü uzatın
- Watchdog Timer ile güvenilir çalışma sağlayın
- Çalışma frekansını uygulama ihtiyacına göre optimize edin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Projeleriniz için çeşitli mikrodenetleyiciler ile uygulamalarınızı hayata geçirin.
Ürünleri İncele →
Microchip PIC mikrodenetleyiciler ile güvenilir ve yüksek performanslı projeler geliştirin.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve mikrodenetleyiciler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
Dünyanın en küçük 8-bit mikrodenetleyicisi ile neler yapılabilir?
LED dizileri kontrolü, zamanlayıcılar, akıllı butonlar, basit durum makineleri, aktivasyon tetikleyicileri, uzaktan kumanda kodlayıcıları ve sıra seçim devreleri gibi minimal mantık uygulamaları yapılabilir.
256 Word bellek kapasitesi ne kadar kod barındırabilir?
Yaklaşık 80-100 satır assembly kodu için yeterlidir. Basit durum kontrolü, kısa zamanlama döngüleri ve temel mantıksal işlemler için uygundur.
PIC10F200 ve PIC10F202 arasındaki fark nedir?
PIC10F202 modelinde dahili komparatör ve daha fazla bellek bulunur. PIC10F200 ise daha basit ve ekonomiktir, analog karşılaştırma özelliği yoktur.
SOT-23 paketi nasıl lehimlenir ve PCB'ye monte edilir?
SMD reflow lehimleme, sıcak hava istasyonu veya hassas el lehimlemesi kullanılabilir. PCB tasarımında uygun footprint kullanılmalı ve lehim pastası ile montaj kolaylaştırılmalıdır.
3 I/O pini ile daha fazla cihaz nasıl kontrol edilebilir?
Zaman paylaşımlı multiplexing teknikleri, shift registerlar, charlieplexing LED kontrol yöntemi ve harici decoderlar kullanılarak I/O kapasitesi artırılabilir.
OTP (One-Time Programmable) entegrenin avantajları nelerdir?
Ekonomik fiyat, kod güvenliği, klonlanmaya karşı koruma, güvenilir çalışma ve yüksek üretim hacimli projelerde maliyet avantajı sağlar.
C diliyle programlanabilir mi?
Teorik olarak mümkün olsa da sınırlı bellek nedeniyle önerilmez. Assembly dili, kısıtlı bellek kapasitesini çok daha verimli kullanır ve daha iyi kontrol sağlar.
PIC10F200 mikrodenetleyiciyi hangi tür projeler için düşünmeliyim?
Ultra küçük boyutlu, basit mantık işlemleri gerektiren, düşük maliyetli ve tek işlevli elektronik ürünler için idealdir. Özellikle alan kısıtlaması olan projeler için uygundur.
