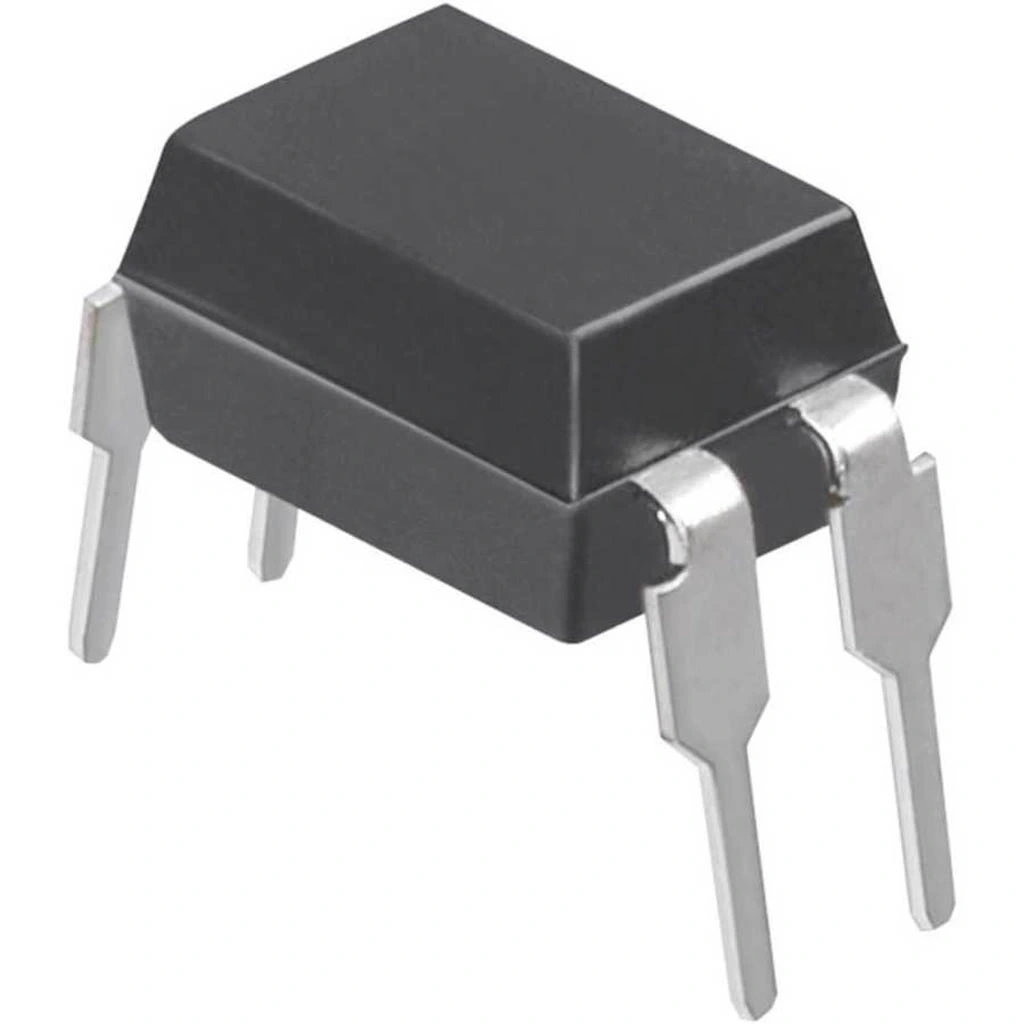

PC816 Optokuplör Dip-4
PC816 Optokuplör Dip-4, güvenilir elektriksel izolasyon sağlayan kullanımı kolay bir entegredir. İçerisinde kızılötesi LED ve fototransistör barındıran bu komponent, giriş ve çıkış devreleri arasında galvanik izolasyon sağlayarak farklı potansiyellerdeki sistemleri güvenle birbirine bağlar.
DIP-4 paket formundaki bu entegreler kategorisindeki ürün, endüstriyel kontrol sistemleri, güç kaynakları, dijital iletişim ve PLC arayüzleri için ideal bir çözümdür. 5000 Vrms izolasyon gücü ile hassas devreleri korumada mükemmel performans sağlar.
Optokuplör entegreleri arasında sektör standardı haline gelmiş PC816, breadboard ve delikli plaketler ile kolay entegrasyon sağlayan DIP formatı, yüksek akım transfer oranı ve uygun maliyeti ile hobi projelerinden endüstriyel uygulamalara kadar geniş kullanım alanına sahiptir.
Teknik Özellikler
PC816 Optokuplör Dip-4'ün detaylı teknik özellikleri aşağıda listelenmiştir.
- Paket Tipi: DIP-4 (Dual In-line Package)
- İzolasyon Gerilimi: 5000 Vrms (min.)
- Akım Transfer Oranı (CTR): %80-160 (IF=5mA, VCE=5V)
- Giriş İleri Gerilimi (VF): 1.2V (tipik), 1.4V (maks.)
- Giriş İleri Akımı (IF): 60mA (maks.)
- Ters Gerilim (VR): 6V
- Kollektör-Emitör Gerilimi (VCEO): 80V
- Emitör-Kollektör Gerilimi (VECO): 6V
- Kollektör Akımı (IC): 50mA (maks.)
- Kollektör-Emitör Doyma Gerilimi (VCE(sat)): 0.2V (tipik, IF=20mA, IC=1mA)
- Kesim Frekansı (fc): 80kHz (tipik)
- Yükselme Zamanı (tr): 4μs (tipik)
- Düşme Zamanı (tf): 3μs (tipik)
- Giriş-Çıkış Kapasitesi (Cio): 0.8pF (tipik)
- İzolasyon Direnci (RISO): 10^11 Ω (min.)
- Çalışma Sıcaklığı: -30°C ile +100°C arası
- Depolama Sıcaklığı: -55°C ile +125°C arası
- Paket Boyutları: 4.6mm x 3.7mm x 4.6mm
- Pin Konfigürasyonu:
- Pin 1: Anot
- Pin 2: Katot
- Pin 3: Emitör
- Pin 4: Kollektör
- RoHS Uyumluluk: Evet
- Üretici: Sharp/Bright
Kullanım Alanları
PC816 Optokuplör Dip-4'ün kullanılabileceği çeşitli alanlar ve uygulamalar.
Endüstriyel Kontrol
- PLC giriş/çıkış arayüzleri
- Endüstriyel sensör izolasyonu
- Motor kontrol devreleri
- Röle sürme uygulamaları
- Limit switch arayüzleri
Güç Elektroniği
- SMPS (Anahtarlamalı güç kaynakları)
- AC/DC dönüştürücüler
- DC/DC çeviriciler
- İnvertör kontrol devreleri
- Yüksek gerilim izolasyonu
İletişim ve Arayüzler
- RS-232/RS-485 izolasyonu
- I2C bus izolasyonu
- Dijital sinyal izolasyonu
- Gürültü bağışıklığı gerektiren devreler
- Seviye dönüştürücü arayüzler
Avantajlar ve Özellikler
PC816 Optokuplör Dip-4'ün sağladığı avantajlar ve çözümler.
- Yüksek İzolasyon: 5000 Vrms galvanik izolasyon
- DIP Paket: Kolay montaj ve breadboard uyumluluğu
- Yüksek CTR: %80-160 akım transfer oranı
- Geniş Çalışma Aralığı: -30°C ile +100°C sıcaklık dayanımı
- Düşük Giriş Akımı: Verimli enerji kullanımı
- Yüksek Güvenilirlik: Uzun ömürlü çalışma
- Endüstri Standardı: Yaygın kullanım ve kolay bulunabilirlik
- Düşük Giriş-Çıkış Kapasitesi: İyi gürültü bağışıklığı
- RoHS Uyumluluğu: Çevre dostu üretim
- Ekonomik Çözüm: Uygun maliyet/performans oranı
Devre Tasarımı ve Uygulama
PC816 Optokuplör Dip-4 ile devre tasarımı ve uygulama bilgileri.
İpucu: LED akımını korumak için her zaman uygun seri direnç kullanın.
Temel Uygulama Devresi:
- Giriş (LED) Kısmı:
- 5V giriş için 330Ω seri direnç kullanın
- 3.3V giriş için 220Ω seri direnç kullanın
- 12V giriş için 1kΩ seri direnç kullanın
- Tipik çalışma akımı: 5-20mA
- Çıkış (Transistör) Kısmı:
- Pull-up direnci: 1-10kΩ (uygulamaya göre)
- Dijital giriş uygulamaları için 4.7kΩ ideal
- Anahtarlama uygulamaları için 1-2.2kΩ ideal
Dijital Sinyal İzolasyonu İçin:
- Girişte 1kΩ direnç ve LED akımını 5-10mA'de tutun
- Çıkışta 4.7kΩ pull-up direnci kullanın
- Gürültülü ortamlarda giriş ve çıkışa küçük filtreleme kapasitörleri ekleyin
- Yüksek hız gerektiren uygulamalarda pull-up direncini düşürün
- PCB tasarımında giriş ve çıkış arasında en az 3mm mesafe bırakın
Sorun Giderme ve İpuçları
PC816 Optokuplör Dip-4 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Sinyal İletmiyor: LED akımını ve bağlantıları kontrol edin
- Çıkış Düşük Seviyede Sıkışıyor: Pull-up direnci değerini arttırın
- Çıkış Yüksek Seviyede Sıkışıyor: LED sürme akımını kontrol edin
- Yavaş Yanıt Süresi: Kollektör direncini azaltın, giriş akımını optimize edin
- LED Yanması: Giriş akımını sınırlamak için uygun direnç kullanın
Uygulama İpuçları
- Lehimlerken pin sırasını karıştırmamaya dikkat edin
- Analog sinyal izolasyonu için doğrusal optokuplörler tercih edin
- AC sinyaller için giriş tarafında köprü diyot kullanın
- Gürültülü ortamlarda giriş ve çıkış taraflarını PCB üzerinde ayırın
- Yüksek sıcaklık uygulamalarında akım değerlerini %20 düşürün
- Çift optokuplör kullanarak diferansiyel sinyal izolasyonu oluşturabilirsiniz
Paket İçeriği
İlgili Ürün Kategorilerimiz
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve entegreler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve test edilmiş ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
PC816 optokuplör ne işe yarar?
İki elektrik devresini fiziksel temas olmadan optik yoldan birbirine bağlar. Galvanik izolasyon sağlayarak devreler arasında güvenli sinyal aktarımı yapar.
PC816 ile PC817 arasındaki fark nedir?
Temel özellikleri benzerdir ancak PC816'nın CTR değeri genellikle %80-160 arasındayken, PC817'nin CTR değeri %50-600 arasında daha geniş bir aralıktadır.
5000V izolasyon ne anlama gelir?
Giriş ve çıkış devreleri arasında 5000V'a kadar elektriksel izolasyon sağlandığını gösterir. Yüksek gerilim sıçramalarına karşı koruma sağlar.
Optokuplörün LED'i için gerekli akım ne kadardır?
Tipik olarak 5-20mA arasında çalışır. Maksimum 60mA'i aşmamak gerekir. 10mA çoğu uygulama için ideal değerdir.
Dijital haberleşme için bu optokuplör uygun mu?
80kHz'e kadar frekans yanıtı ile düşük ve orta hızlı dijital haberleşme için uygundur. Yüksek hızlı uygulamalarda özel türler kullanılmalıdır.
Optokuplör için uygun seri direnç nasıl hesaplanır?
R = (Vs - VF) / IF formülü kullanılır. 5V kaynakta, 10mA akım için (5V - 1.2V) / 0.01A = 380Ω, pratik değer olarak 330Ω seçilir.
Breadboard'da nasıl kullanılır?
DIP-4 paketi ile breadboard'a kolayca takılır. Pinlerin yönüne dikkat edin, genellikle çentikli taraf 1. pin tarafını gösterir.
Optokuplörün bozulduğunu nasıl anlarım?
LED'in çalışmasına rağmen çıkışta sinyal olmaması, anormal CTR değeri veya LED'in yanmaması bozulma belirtileridir. Multimetre ile test edilebilir.
