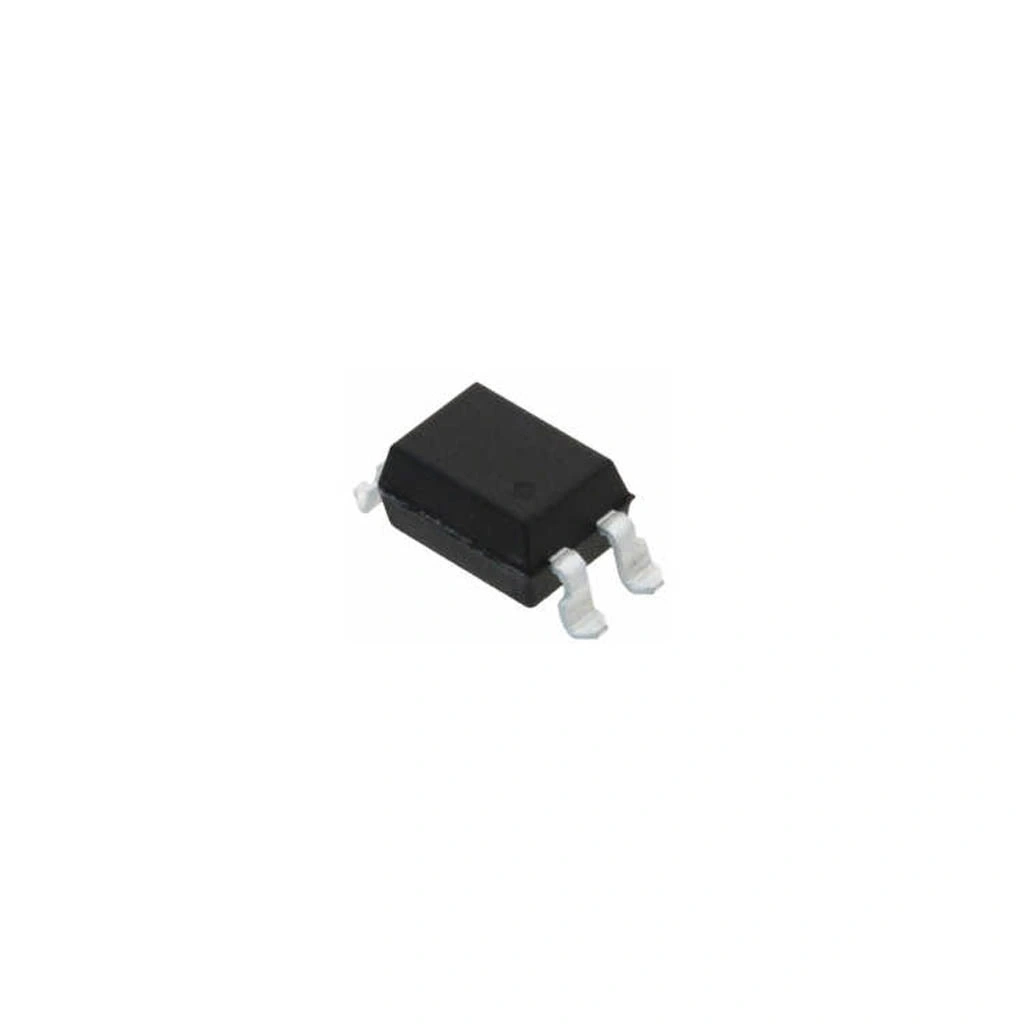

PC814 Transistör Çıkışlı Optokuplör Entegresi Soic-4
PC814 Transistör Çıkışlı Optokuplör Entegresi Soic-4, güvenilir elektriksel izolasyon sağlayan kompakt bir entegredir. İçerisinde bir kızılötesi LED ve bir fototransistör içeren bu komponent, giriş ve çıkış arasında galvanik izolasyon sağlayarak farklı potansiyellerdeki devreleri güvenle birbirine bağlar.
Soic-4 SMD paket formundaki bu entegreler kategorisindeki ürün, endüstriyel kontrol sistemleri, güç kaynakları ve haberleşme uygulamaları için ideal bir seçimdir. 5300 Vrms izolasyon gücü ile yüksek güvenlik gerektiren projelerde tercih edilir.
Optokuplör entegreleri arasında yaygın olarak kullanılan PC814, yüksek akım transfer oranı (CTR) ve hızlı anahtarlama özelliğiyle mikroişlemci tabanlı sistemlerde sinyal izolasyonu ve gürültü bağışıklığı sağlamak için mükemmel bir çözümdür.
Teknik Özellikler
PC814 Transistör Çıkışlı Optokuplör Entegresi Soic-4'ün detaylı teknik özellikleri aşağıda listelenmiştir.
- Paket Tipi: Soic-4 (SMD)
- İzolasyon Gerilimi: 5300 Vrms (min.)
- Akım Transfer Oranı (CTR): %50-600 (IF=5mA, VCE=5V)
- Giriş İleri Gerilimi (VF): 1.2V (tipik), 1.4V (maks.)
- Giriş İleri Akımı (IF): 50mA (maks.)
- Ters Gerilim (VR): 6V
- Kollektör-Emitör Gerilimi (VCEO): 80V
- Emitör-Kollektör Gerilimi (VECO): 7V
- Kollektör Akımı (IC): 50mA (maks.)
- Kollektör-Emitör Doyma Gerilimi (VCE(sat)): 0.1V (tipik, IF=20mA, IC=1mA)
- Kesim Frekansı (fc): 80kHz (tipik)
- Yükselme Zamanı (tr): 4μs (tipik)
- Düşme Zamanı (tf): 3μs (tipik)
- Giriş-Çıkış Kapasitesi (Cio): 0.6pF (tipik)
- İzolasyon Direnci (RISO): 10^11 Ω (min.)
- Çalışma Sıcaklığı: -30°C ile +100°C arası
- Depolama Sıcaklığı: -55°C ile +125°C arası
- Paket Boyutları: 4.4mm x 3.8mm x 2.1mm
- Pin Konfigürasyonu:
- Pin 1: Anot
- Pin 2: Katot
- Pin 3: Emitör
- Pin 4: Kollektör
- RoHS Uyumluluk: Evet
- Üretici: Sharp/Bright
Kullanım Alanları
PC814 Transistör Çıkışlı Optokuplör Entegresi Soic-4'ün kullanılabileceği çeşitli alanlar ve uygulamalar.
Endüstriyel Kontrol
- PLC arayüzleri
- Sensör izolasyonu
- Motor sürücü devreleri
- Röle kontrol sistemleri
- Endüstriyel otomasyon
Güç Elektroniği
- SMPS (Anahtarlamalı güç kaynakları)
- İnvertör kontrol devreleri
- Battery management sistemleri
- DC-DC çeviriciler
- Güç izolasyon devreleri
Haberleşme Sistemleri
- RS-232/RS-485 arayüzleri
- Endüstriyel fieldbus sistemleri
- Telefon arayüzleri
- Dijital izolasyon devreleri
- Veri aktarım izolasyonu
Avantajlar ve Özellikler
PC814 Transistör Çıkışlı Optokuplör Entegresi Soic-4'ün sağladığı avantajlar ve çözümler.
- Yüksek İzolasyon: 5300 Vrms galvanik izolasyon
- Kompakt Boyut: Soic-4 SMD paket ile alan tasarrufu
- Yüksek CTR: %50-600 arasında akım transfer oranı
- Geniş Çalışma Aralığı: -30°C ile +100°C arası sıcaklık dayanımı
- Düşük Giriş Akımı: Düşük güç tüketimi
- Yüksek Güvenilirlik: Uzun ömürlü çalışma performansı
- Güvenli İzolasyon: Yüksek gerilim koruması
- Düşük Giriş-Çıkış Kapasitesi: Gürültü bağışıklığı
- RoHS Uyumluluğu: Çevre dostu tasarım
- Kolay Entegrasyon: Standart SMD montaj uyumluluğu
Devre Tasarımı ve Uygulama
PC814 Transistör Çıkışlı Optokuplör Entegresi Soic-4 ile devre tasarımı ve uygulama bilgileri.
İpucu: Giriş LED akımını sınırlandırmak için her zaman seri direnç kullanın.
Temel Uygulama Devresi:
- Giriş (LED) Kısmı:
- Giriş gerilimi: 5V için 330Ω seri direnç kullanın
- Maksimum IF: 50mA'i aşmayın
- Tipik çalışma akımı: 5-20mA
- Çıkış (Transistör) Kısmı:
- Pull-up direnci: 1-10kΩ değerinde
- Maksimum çıkış akımı: 50mA
- Çıkış gerilimi: Maksimum 80V
Hızlı Anahtarlama İçin Öneriler:
- Kollektör direncini küçültün (1kΩ civarı)
- LED sürüş akımını optimize edin (10-15mA ideal)
- Transistör bazına küçük bir kapasitör (100pF) ekleyin
- Hızlı yükselme için kollektöre hızlandırıcı devre ekleyin
- PCB tasarımında parazitik kapasiteyi minimize edin
Sorun Giderme ve İpuçları
PC814 Transistör Çıkışlı Optokuplör Entegresi Soic-4 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Zayıf Sinyal İletimi: CTR değerini arttırmak için giriş akımını optimize edin
- Aşırı Isınma: LED akımını ve kollektör akımını kontrol edin, maksimum değerleri aşmayın
- Yavaş Tepki Süresi: Kollektör direncini küçültün ve giriş akımını arttırın
- Parazitik Osilatörler: Giriş ve çıkış devrelerinin fiziksel ayrımını sağlayın
- Düşük İzolasyon Performansı: PCB düzeninde izolasyon mesafelerini kontrol edin
Uygulama İpuçları
- Yüksek frekans uygulamalarında düşük CTR değerli versiyonları tercih edin
- Güç kaynakları için yüksek izolasyon özelliğinden faydalanın
- Gürültülü ortamlarda çift yönlü filtreleme kullanın
- SMD lehimleme için düşük sıcaklıklı pasta ve kontrollü ısı profili kullanın
- Tasarımınızda yeterli ısı dağıtımını göz önünde bulundurun
- Giriş sinyali için AC uygulamalarda köprü diyot konfigürasyonu kullanın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve entegreler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve test edilmiş ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
PC814 optokuplör nasıl çalışır?
İçerisindeki LED ışık yayarak fototransistörü aktif eder. Işıkla aktarım sayesinde elektriksel izolasyon sağlanırken sinyal iletimi gerçekleşir.
CTR (Akım Transfer Oranı) değeri ne anlama gelir?
Kollektör akımının giriş akımına oranını gösterir. Yüksek CTR, daha verimli sinyal aktarımı sağlar ve daha düşük giriş akımı gerektirir.
Soic-4 paket ile DIP-4 paket arasındaki fark nedir?
Soic-4 yüzeye montaj (SMD) teknolojisi ile kullanılan daha küçük bir pakettir. DIP-4 ise delikli montaj için kullanılan daha büyük bir pakettir.
5300V izolasyon ne anlama gelir?
Giriş ve çıkış arasında 5300V'a kadar gerilime dayanabileceğini gösterir. Yüksek gerilim hatlarına yakın uygulamalarda güvenlik sağlar.
PC814 için uygun LED akımı ne olmalıdır?
Tipik uygulamalar için 5-20mA arası LED akımı idealdir. Maksimum 50mA'i aşmamak gerekir.
Optokuplör yerine röleler kullanılabilir mi?
Evet, ancak röleler daha yavaş, daha büyük ve mekanik aşınmaya tabidir. Optokuplörler hızlı, sessiz ve uzun ömürlüdür.
PC814 hızlı anahtarlama için uygun mudur?
80kHz kesim frekansı ile orta hızlı uygulamalar için uygundur. Yüksek hız gerektiren uygulamalar için özel yüksek hızlı optokuplörler tercih edilmelidir.
SMD optokuplör nasıl lehimlenir?
Lehim pastası uygulayıp reflow tekniği ile veya ince uçlu havya ve ince lehim teli kullanarak elle lehimlenebilir.
