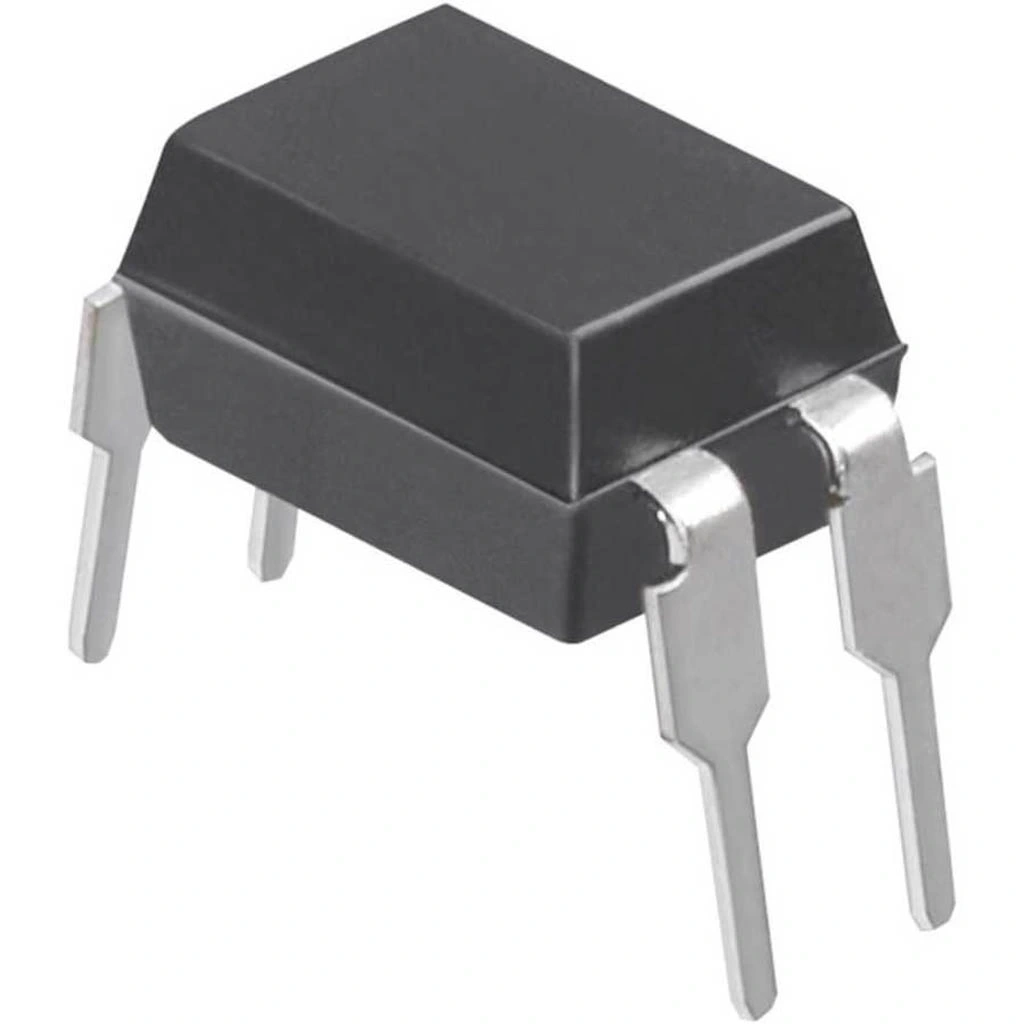

PC814 Transistör Çıkışlı Optokuplör Entegresi Dip-4
PC814 Transistör Çıkışlı Optokuplör Entegresi, güvenilir galvanik izolasyon sağlayan kompakt bir optik bağlaç komponentidir. DIP-4 paketinde sunulan bu entegre, küçük boyutu ve düşük maliyetiyle basit izolasyon uygulamaları için ideal bir çözümdür. Geniş Akım Transfer Oranı (CTR) değeri ile verimli sinyal aktarımı sağlar.
İçerisinde bir kızılötesi LED verici ve bir fototransistör alıcı barındıran bu entegre, 5000V izolasyon gerilimi ile giriş ve çıkış devreleri arasında güvenli bir elektriksel bariyeri oluşturur. Endüstriyel kontrol devreleri, güç kaynakları ve dijital sinyal izolasyonu uygulamalarında yaygın olarak kullanılır.
Standart 4 pinli DIP yapısı sayesinde kolay entegrasyon sunan PC814, optokuplör entegreleri arasında en temel ve kullanışlı olanlardan biridir. Voltaj ürün yelpazesinde bulunan bu komponent, maliyet-etkin bir izolasyon çözümü arayan projeler için idealdir.
Teknik Özellikler
PC814 Transistör Çıkışlı Optokuplör Entegresi Dip-4'ün detaylı teknik özellikleri aşağıda listelenmiştir.
- Paket Tipi: DIP-4
- İzolasyon Gerilimi: 5.000 VRMS
- Akım Transfer Oranı (CTR): %50-600 (IF=5mA, VCE=5V)
- Giriş (LED) Maksimum Akımı: 50 mA
- Giriş (LED) İleri Voltajı: Tipik 1.2V (IF=20mA)
- Giriş (LED) Ters Voltajı: 6V
- Çıkış (Transistör) Kollektör-Emiter Voltajı: 80V
- Çıkış (Transistör) Emiter-Kollektör Voltajı: 6V
- Çıkış (Transistör) Kollektör Akımı: 50mA
- Kollektör-Emiter Doyma Voltajı: Maksimum 0.2V (IF=20mA, IC=1mA)
- Giriş-Çıkış Kapasitansı: 0.6 pF
- Yükselme Zamanı: Tipik 4 µs
- Düşme Zamanı: Tipik 3 µs
- Çalışma Sıcaklığı: -30°C ile +100°C arası
- Depolama Sıcaklığı: -55°C ile +125°C arası
- Lehimleme Sıcaklığı: 260°C (maksimum 10 saniye)
- RoHS Uyumluluğu: Evet
- LED Türü: GaAs Kızılötesi LED
- Dedektör Türü: NPN Silikon Fototransistör
- Pin Dizilimi: 1-Anot, 2-Katot, 3-Emiter, 4-Kollektör
Kullanım Alanları
PC814 Transistör Çıkışlı Optokuplör Entegresi Dip-4'ün kullanılabileceği çeşitli alanlar ve uygulamalar.
Endüstriyel Kontrol
- PLC giriş/çıkış izolasyonu
- Sensör arayüzleri
- Endüstriyel röle kontrol devreleri
- Motor sürücü izolasyonu
- Otomasyon sistemleri
Güç Elektroniği
- Anahtarlamalı güç kaynakları
- DC-DC dönüştürücüler
- İnverter kontrol devreleri
- Güç faktörü düzeltme devreleri
- UPS sistemleri
Sinyal İzolasyonu
- Dijital veri aktarımı
- UART/SPI izolasyonu
- Mikroişlemci arayüzleri
- Sinyal seviye dönüştürücüler
- Gürültülü ortamlarda sinyal iletimi
Genel Elektronik
- Solid-state röle uygulamaları
- Toprak döngüsü izolasyonu
- Yüksek voltaj koruması
- Dijital giriş/çıkış koruması
- Hobi elektronik projeleri
Avantajlar ve Özellikler
PC814 Transistör Çıkışlı Optokuplör Entegresi Dip-4'ün sağladığı avantajlar ve çözümler.
- Yüksek İzolasyon: 5.000 VRMS izolasyon gerilimi ile güvenli elektriksel ayrım
- Geniş CTR Aralığı: %50-600 akım transfer oranı ile çeşitli uygulamalara uygunluk
- Kompakt Boyut: DIP-4 paketi ile az yer kaplama ve kolay montaj
- Ekonomik Çözüm: Düşük maliyetle yüksek izolasyon performansı
- Yüksek Güvenilirlik: Uzun hizmet ömrü ve stabil çalışma karakteristiği
- Kolay Entegrasyon: Standart DIP-4 pin yerleşimi ile kolay kullanım
- Gürültü Bağışıklığı: Optik izolasyon sayesinde elektriksel gürültüden etkilenmeme
- Geniş Çalışma Sıcaklık Aralığı: -30°C ile +100°C arası çalışma imkanı
- Yüksek Gerilim Dayanımı: Çıkış transistöründe 80V kollektör-emiter gerilimi
- Düşük Kaçak Akım: Yüksek izolasyon direnci ile minimum kaçak akım
Devre Tasarım Bilgileri
PC814 Transistör Çıkışlı Optokuplör Entegresi Dip-4'ün doğru kullanımı hakkında bilgiler.
İpucu: LED akımını 10-20mA arasında tutarak uzun ömürlü ve güvenilir çalışma sağlayabilirsiniz.
Optokuplör devre tasarımında dikkat edilmesi gereken noktalar:
- LED Akım Sınırlama: LED anot-katot arası için akım sınırlayıcı direnç kullanın
- Akım Sınırlama Formülü: R = (Vcc - Vf) / If (Vf=1.2V tipik)
- Kollektör Direnci: Fototransistör kollektörüne uygun değerde pull-up direnci bağlayın
- Tetikleme Akımı: Güvenilir çalışma için minimum 5mA LED akımı sağlayın
- PCB İzolasyonu: Giriş ve çıkış pinleri arasında yeterli izolasyon mesafesi bırakın
- Bypass Kapasitörleri: Gürültülü ortamlarda besleme hatlarına bypass kapasitörleri ekleyin
- Hızlı Anahtarlama: Yüksek hız gerektiren uygulamalarda kollektöre düşük değerli direnç kullanın
- Darlington Bağlantı: Daha yüksek kazanç için harici transistör ile darlington konfigürasyonu yapılabilir
Temel uygulama devresi örnekleri:
- Dijital İzolasyon: 5V besleme, 330 ohm LED sınırlayıcı direnç, 10K pull-up direnci
- Sinyal Seviye Dönüşümü: 3.3V'dan 5V'a veya 5V'dan 3.3V'a güvenli dönüşüm
- Solid-State Röle: Fototransistör çıkışına MOSFET veya transistör bağlantısı
- PLC Arayüzü: Dijital giriş/çıkış izolasyonu için basit bağlantı şeması
Montaj ve Uygulama İpuçları
PC814 Transistör Çıkışlı Optokuplör Entegresi Dip-4 kullanırken dikkat edilmesi gereken noktalar.
Montaj İpuçları
- Pin Tanımlama: Entegrenin çentikli veya noktalı tarafı pin 1'i gösterir
- Soket Kullanımı: Test ve prototip için DIP-4 soket kullanımı önerilir
- Lehimleme: 260°C'yi aşmayan lehim sıcaklığı ve 10 saniyeden kısa lehimleme süresi kullanın
- ESD Koruması: Montaj sırasında elektrostatik deşarj önlemleri alın
- İzolasyon Mesafesi: PCB tasarımında giriş ve çıkış pinleri arasında en az 5mm mesafe bırakın
Sorun Giderme
- İletim Yok: LED bağlantısını ve polaritesini kontrol edin
- Düşük Çıkış Seviyesi: LED akımını artırın veya kollektör direncini azaltın
- Yavaş Yanıt: Kollektör direncini azaltın veya transistör base-emiter arası direnç ekleyin
- Sıcaklık Etkileri: Yüksek sıcaklıklarda CTR değişimini hesaba katarak tasarım yapın
- Gürültü Sorunları: Bypass kapasitörleri ekleyin ve topraklama düzenini iyileştirin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Devreleriniz için güvenli elektriksel izolasyon sağlayan optokuplör çeşitleri.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve optokuplör entegreleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm elektronik komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
PC814 ve 4N35 arasındaki fark nedir?
PC814 daha yüksek CTR değerine (%50-600) sahiptir, 4N35 ise daha düşük CTR (%100 tipik) sunar. PC814 ayrıca daha kompakt DIP-4 paketindedir.
PC814 için önerilen LED akımı nedir?
Optimum performans için 10-20mA arası LED akımı önerilir. Minimum 5mA ile çalışır, maksimum sürekli akım 50mA'dir.
PC814 hangi frekanslarda çalışabilir?
Tipik olarak 100kHz'e kadar uygulamalarda kullanılabilir. Yükselme zamanı 4µs, düşme zamanı 3µs'dir.
PC814'ün 4 pinli yapısında base pini neden yoktur?
Fototransistörün base bağlantısı dahili olarak ışık algılayıcı ile yapılmıştır. Harici base bağlantısına gerek yoktur.
PC814 ile PC817 arasındaki fark nedir?
PC814 ve PC817 elektriksel olarak aynıdır. Farklı üreticilerin benzer ürünleridir ve birbiri yerine kullanılabilirler.
Akım Transfer Oranı (CTR) değeri neden bu kadar geniş aralıkta?
%50-600 aralığı üretim toleranslarından kaynaklanır. Kritik uygulamalarda, devreyi en düşük CTR değerine göre tasarlamak önemlidir.
PC814 için uygun kollektör direnci değeri nedir?
Genellikle 1K-10K arası değerler kullanılır. Hızlı anahtarlama için düşük değerler, düşük güç tüketimi için yüksek değerler tercih edilir.
PC814 anahtarlama hızını artırmak için ne yapılabilir?
Kollektör direnci değerini azaltın, emiter-base arası 10K-47K direnç ekleyin ve optimum LED akımı kullanın.
