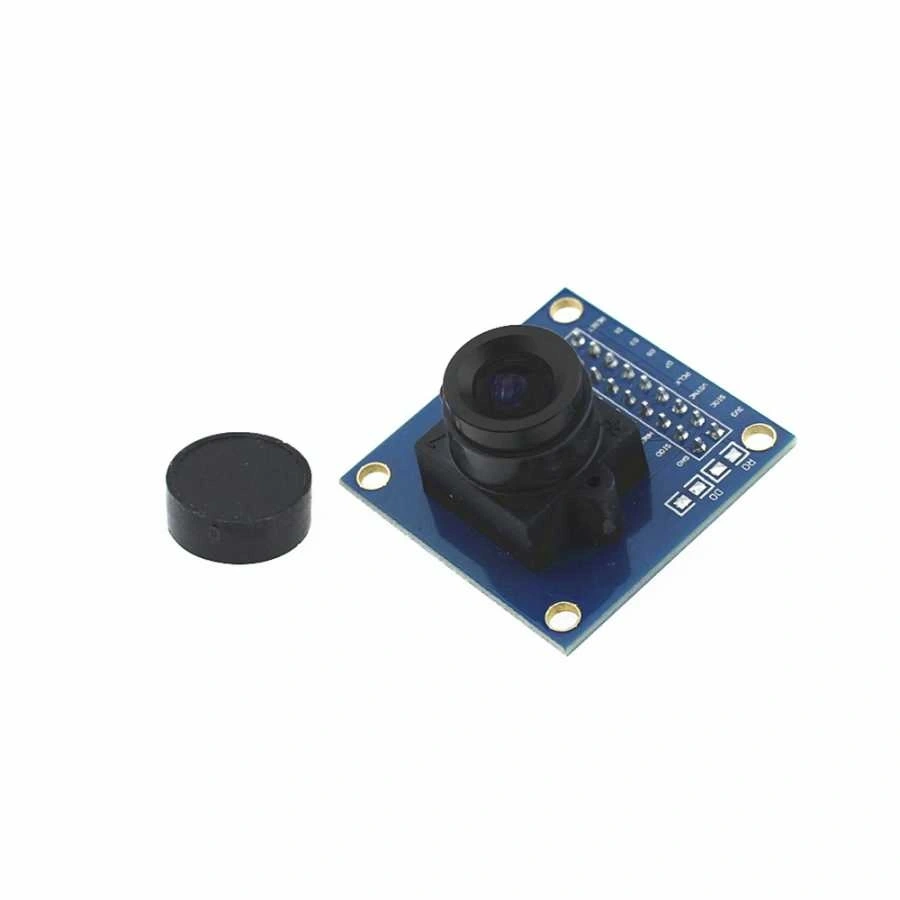

OV7670 Kamera Modülü Arduino PIC Cmos

OV7670 Kamera Modülü Arduino PIC CMOS

OV7670 Kamera Modülü, düşük maliyetli, yüksek performanslı bir VGA kamera sensörüdür. Tek çip üzerinde tüm görüntü işleme fonksiyonlarını barındıran bu modül, 640x480 piksel çözünürlükte 30fps hızında video kaydı yapabilme özelliğine sahiptir. SCCB (I2C benzeri) arayüzü üzerinden programlanabilen sensör, görüntü kalitesi kontrolü, beyaz dengesi, doygunluk ve parlaklık gibi parametreleri ayarlama imkanı sunar.

Düşük güç tüketimi, küçük boyutları ve kolay entegrasyon özelliği sayesinde OV7670 kamera modülü, robot görme sistemleri, hareket algılama, nesne takibi, yüz tanıma ve IoT kameraları gibi çeşitli projelerde kullanılabilir. Arduino, Raspberry Pi, ESP32 ve PIC mikrodenetleyiciler ile uyumlu olan bu modül, belirli çözünürlük ve ayarlarda farklı formatlarda görüntü çıkışı sağlayabilir.

OV7670 Kamera Modülü, Arduino projelerinize görüntü algılama ve işleme yetenekleri eklemek için mükemmel bir çözümdür. Modüller kategorisinde bulunan bu sensör, robotik, güvenlik sistemleri ve akıllı ev projelerinde kolayca kullanılabilir. Uygun fiyatı ve temel görüntü işleme özellikleriyle başlangıç seviyesinden ileri düzey projelere kadar geniş bir kullanım alanı sunar.

---

Teknik Özellikler

OV7670 Kamera Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Sensör: OmniVision OV7670 CMOS görüntü sensörü
• Çözünürlük: VGA 640x480 piksel
• Maksimum FPS: 30 fps (VGA), 60 fps (QVGA)
• Piksel Boyutu: 3.6 μm x 3.6 μm
• Görüntü Alanı: 2.36 mm x 1.76 mm
• Besleme Voltajı: 3.3V (I/O ve analog), 2.5-3.0V (çekirdek)
• Güç Tüketimi: Aktif: ~60mW, Uyku modu: <1mW
• Çıkış Formatları: YUV/YCbCr 4:2:2, RGB565/555/444, GRB 4:2:2, Raw RGB
• Lens: 1/6" f=4.9mm, F=2.8
• İletişim Arayüzü: SCCB (I2C benzeri) kontrol arayüzü, 8-bit paralel veri çıkışı
• Modül Boyutları: 3.2cm x 3.2cm
• Ağırlık: ~4g
• Dinamik Aralık: 52dB
• Signal-to-Noise Ratio (SNR): 46dB
• Çalışma Sıcaklığı: -30°C ile 70°C arası
• Özellikler: Otomatik beyaz dengesi, otomatik pozlama kontrolü, parlaklık, doygunluk, kontrast ayarları

---

Bağlantı ve Kullanım

OV7670 Kamera Modülünün çeşitli mikrodenetleyicilerle bağlantı ve kullanım bilgileri.

Arduino Bağlantısı

OV7670 kamera modülünün Arduino'ya bağlantı şeması:

• Güç Bağlantıları
  • OV7670 3.3V → Arduino 3.3V
  • OV7670 GND → Arduino GND
  • Bypass kapasitörü (100nF) kullanın
  • Stabil güç kaynağı önemlidir
• Veri Pinleri
  • D0-D7 → Arduino dijital pinlere (genellikle 2-9)
  • PCLK (Piksel Saat) → Arduino dijital pin
  • VSYNC → Arduino dijital pin
  • HREF → Arduino dijital pin
  • NOT: Arduino Uno yeterli pin ve hıza sahip olmayabilir
• Kontrol Pinleri
  • SIOC (SCL) → Arduino A5 (SCL)
  • SIOD (SDA) → Arduino A4 (SDA)
  • RESET → Arduino dijital pin (LOW ile reset)
  • PWDN (Power Down) → Arduino dijital pin (HIGH ile uyku modu)
  • XCLK → Arduino dijital pin (genellikle 8MHz clock gerekir)

Daha Güçlü Mikrodenetleyiciler

OV7670'in daha iyi performans alabileceğiniz alternatif platformlar:

• Arduino Mega / Due
  • Daha fazla I/O pini
  • Due'da daha yüksek işlem gücü
  • Mega'da daha büyük hafıza
  • Daha yüksek hızlı SPI bağlantısı
• ESP32
  • Dahili kamera arayüzü
  • Dual-core 240MHz CPU
  • Wifi/Bluetooth ile görüntü aktarımı
  • Daha fazla RAM
• STM32 Serisi
  • Yüksek hızlı veri işleme
  • DCMI (Digital Camera Interface)
  • DMA destekli transfer
  • Yüksek çözünürlükte gerçek zamanlı görüntü
• Raspberry Pi
  • Linux tabanlı tam OS
  • OpenCV gibi kütüphanelerle kolay entegrasyon
  • Görüntü işleme için yüksek performans
  • CSI arayüzü (adaptör gerekir)

Sensör Konfigürasyonu

OV7670 modülünü projeniz için optimize etme:

• Kamera Ayarları
  • SCCB (I2C benzeri) arayüzü üzerinden register programlama
  • Çözünürlük ve frame rate ayarı
  • Renk formatı seçimi (RGB, YUV vb.)
  • Görüntü ayna/flip ayarları
• Görüntü Kalitesi İyileştirmesi
  • Beyaz dengesi ayarı (AWB)
  • Otomatik pozlama kontrolü (AEC)
  • Kontrast, doygunluk ve parlaklık ayarı
  • Gece görüşü/düşük ışık ayarları
• Lens Odaklama
  • Lensi döndürerek odak mesafesini ayarlayın
  • İdeal odak için test görüntüleri kullanın
  • Sabitledikten sonra lens yuvasını yapıştırıcı ile sabitleyin
  • Lensi korumak için tozdan ve çizilmelerden koruyun

---

Uygulama Alanları

OV7670 Kamera Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Robotik Uygulamalar

Görsel algılama gerektiren robotik projeler:

• Hat Takip Eden Robotlar
  • Renk tabanlı hat algılama
  • Çizgi kalınlığı ve yön tespiti
  • Yol işaretlerini tanıma
  • Dinamik yol haritası oluşturma
• Nesne Tanıma ve Takibi
  • Belirli renk veya şekildeki nesneleri takip etme
  • Hedef nesneye yönelme
  • Nesnelerin konumunu belirleme
  • Basit nesne sınıflandırma
• Engel Algılama ve Kaçınma
  • Görüntü tabanlı mesafe tahmini
  • Hareket algılama
  • Yol planlama ve engel atlama
  • Dinamik ortam haritalama
• Otonom Araçlar
  • Mini drone görüntü aktarımı
  • RC araç için otonom sürüş
  • Şerit takibi ve yol analizi
  • İşaret ve sembol tanıma

Güvenlik ve İzleme Sistemleri

Gözetim ve algılama amaçlı kullanım alanları:

• Hareket Sensörleri
  • Görüntü karşılaştırma ile hareket tespiti
  • Tetiklemeli kayıt veya alarm
  • Gece/gündüz izleme seçenekleri
  • Düşük güç tüketimli bekleme modu
• IoT Tabanlı Güvenlik
  • Uzaktan erişimli kapı kameraları
  • WiFi/Bluetooth üzerinden canlı görüntü
  • Bulut kayıt ve bildirim sistemi
  • Pil ile çalışan taşınabilir güvenlik kameraları
• Akıllı Ev Entegrasyonu
  • Yüz tanıma ile kişiselleştirilmiş karşılama
  • Ziyaretçi kayıt ve bildirim
  • Evcil hayvan izleme ve davranış analizi
  • Oda doluluk ve hareket algılama
• Endüstriyel İzleme
  • Üretim hattı görsel denetimi
  • Kalite kontrol sistemleri
  • Anormal durum tespiti ve alarm
  • Uzak lokasyon izleme

Eğitim ve Geliştirme

Öğrenme ve araştırma projeleri:

• Görüntü İşleme Öğrenimi
  • Temel filtreler ve algoritmalar
  • Kenar algılama ve kontur takibi
  • Renk ayrımı ve segmentasyon
  • Görüntü transformasyonları
• Yapay Zeka Başlangıç Projeleri
  • Basit sınıflandırma sistemleri
  • Mikrodenetleyicilerde makine öğrenmesi
  • Örüntü tanıma denemeleri
  • TensorFlow Lite ile nesne tanıma
• STEM Eğitimi
  • Bilgisayarlı görü kavramları öğretimi
  • Sensör entegrasyonu ve programlama
  • Fizik ve optik deneyleri
  • Disiplinler arası proje çalışmaları
• Araştırma Projeleri
  • Düşük maliyetli görüntü tabanlı veri toplama
  • Çevre izleme ve analiz
  • Davranış analizi sistemleri
  • Prototip geliştirme platformu

Özel Uygulama Alanları

Diğer spesifik kullanım alanları:

• Biyomedikal Uygulamalar
  • Mikroskobik görüntüleme
  • Basit teşhis yardımcı sistemleri
  • Hasta izleme kameraları
  • Hareket analizi
• Tarım ve Çevre
  • Bitki sağlığı izleme
  • Toprak ve bitki analizi
  • Sulama sistemi görsel kontrolü
  • Zararlı ve hastalık tespiti
• İnteraktif Sanat ve Eğlence
  • Hareket kontrollü interaktif enstalasyonlar
  • Artırılmış gerçeklik denemeleri
  • Jest tanıma sistemleri
  • Yaratıcı multimedya projeleri
• Özelleştirilmiş Kontrol Sistemleri
  • Görsel geri bildirim kontrol sistemleri
  • Optik konum belirleme
  • Hareket tabanlı tetikleme mekanizmaları
  • Trafik ve insan akışı analizi

---

Proje Örnekleri

OV7670 Kamera Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Arduino ile Renk Takip Eden Robot

Belirli renkteki nesneleri tespit edip takip eden robot projesi:

• Gerekli Malzemeler
  • OV7670 Kamera Modülü
  • Arduino Mega 2560
  • L298N Motor Sürücü
  • DC Motorlar ve Tekerlekler
  • Şasi ve Pil
  • Jumper Kablolar
• Yazılım Yapısı
  • Kamera ayarları ve başlatma
  • Renk filtreleme algoritması
  • Hedef merkez noktası hesaplama
  • Motor kontrol mekanizması
• Çalışma Prensibi
  • Kamera görüntüsünde belirli renk aralığını filtreleme
  • Filtrelenmiş görüntüde en büyük alanın merkezini hesaplama
  • Merkez noktanın pozisyonuna göre motorları yönlendirme
  • Nesne büyüklüğüne göre ileri/geri hareketi ayarlama
• Geliştirme İpuçları
  • Işık koşullarını kontrol altında tutun
  • Başlangıçta temel renklerle çalışın (kırmızı, mavi gibi)
  • PID kontrolü ile daha yumuşak hareket sağlayın
  • Hedef kaybolduğunda arama rutini ekleyin

ESP32-CAM ile Akıllı Kapı Zili

Kablosuz, görüntülü kapı zili sistemi:

• Gerekli Malzemeler
  • ESP32 veya ESP8266 + OV7670
  • PIR Hareket Sensörü
  • Buton ve LED'ler
  • Hoparlör veya Buzzer
  • Lipo Batarya ve Şarj Devresi
  • Su Geçirmez Muhafaza
• Sistem Özellikleri
  • Hareket algılandığında otomatik kayıt
  • Butona basıldığında bildirim gönderme
  • Mobil uygulama ile canlı görüntü erişimi
  • Çift yönlü ses iletişimi
• Yazılım Altyapısı
  • Websocket ile gerçek zamanlı görüntü aktarımı
  • MQTT ile bildirim sistemi
  • İsteğe bağlı bulut kayıt özelliği
  • Düşük güç tüketimi için uyku modu
• Montaj ve Kurulum
  • Kamera açısını kapı seviyesine ayarlama
  • PIR sensörünü doğru konumlandırma
  • WiFi bağlantısını test etme
  • Su geçirmez ve sağlam montaj yapma

Görüntü İşleme ile Nesne Sayacı

Bir alandan geçen nesneleri sayan sistem:

• Gerekli Malzemeler
  • OV7670 Kamera Modülü
  • Raspberry Pi veya STM32
  • 16x2 LCD Ekran
  • SD Kart
  • İsteğe Bağlı WiFi Modülü
  • Güç Kaynağı
• Yazılım Mimarisi
  • Arkaplan çıkarma algoritması
  • Hareket tespiti ve takibi
  • Geçiş çizgisi tanımlama
  • Geçiş sayısı kaydetme ve istatistik
• Uygulama Alanları
  • Mağaza müşteri sayımı
  • Fabrika üretim hattı takibi
  • Trafik yoğunluğu izleme
  • Kütüphane veya müze ziyaretçi sayımı
• Geliştirme Adımları
  • Sabit kamera konumu belirleme
  • İdeal aydınlatma koşullarını sağlama
  • Gürültü filtreleri ile hatalı sayımları önleme
  • Veri görselleştirme ve raporlama sistemi ekleme

Bitki Sağlığı İzleme Sistemi

Bitkilerin sağlık durumunu görsel olarak analiz eden sistem:

• Gerekli Malzemeler
  • OV7670 Kamera Modülü
  • Arduino veya Raspberry Pi
  • DHT22 Sıcaklık/Nem Sensörü
  • Toprak Nem Sensörü
  • LED Aydınlatma
  • Solar Panel ve Batarya (opsiyonel)
• Sistem Fonksiyonları
  • Yaprak rengi analizi ile sağlık durumu tespiti
  • Zararlı ve hastalık belirtilerinin erken tespiti
  • Büyüme hızı takibi (zaman atlamalı kayıt)
  • Çevresel koşullarla bitki durumu korelasyonu
• Veri Toplama ve Analiz
  • Periyodik görüntü kaydetme
  • Renk değişimlerini izleme algoritması
  • Yaprak alan hesaplaması
  • Veri grafikleştirme ve trend analizi
• Otomatik Tepki Sistemleri
  • Problemli durumlarda bildirim gönderme
  • Sulama sistemini tetikleme
  • Aydınlatma kontrolü
  • Aksiyon tavsiyeleri oluşturma

---

Sorun Giderme ve İpuçları

OV7670 Kamera Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

OV7670 kamera modülü ile karşılaşılan problemler:

• Görüntü Alınamıyor
  • Sorun: Kamera modülünden herhangi bir veri okunamıyor
  • Çözüm: SCCB (I2C) bağlantılarını kontrol edin
  • Çözüm: Kamera adresi için tarama yapın (genellikle 0x21 veya 0x42)
  • Çözüm: XCLK sinyali sağlayın (8MHz veya 24MHz)
• Bozuk/Gürültülü Görüntü
  • Sorun: Görüntü karıncalı veya bozuk geliyor
  • Çözüm: Güç kaynağı kalitesini iyileştirin, bypass kapasitörü ekleyin
  • Çözüm: Veri hatlarını kısaltın veya kılıflı kablo kullanın
  • Çözüm: PCLK, VSYNC ve HREF zamanlama sorunlarını giderin
• Yavaş Kare Hızı
  • Sorun: Görüntü çok yavaş güncelleniyor
  • Çözüm: Çözünürlüğü düşürün (QVGA veya daha düşük)
  • Çözüm: Daha hızlı mikrodenetleyici kullanın
  • Çözüm: DMA veya yüksek hızlı veri yolları kullanın
• Renk Sorunları
  • Sorun: Renkler doğru görünmüyor veya çok soluk
  • Çözüm: Doğru çıkış formatını ayarlayın (RGB veya YUV)
  • Çözüm: AWB (Auto White Balance) ayarlarını kontrol edin
  • Çözüm: Işık koşullarını iyileştirin

Performans İyileştirme

OV7670 ile daha iyi sonuçlar almak için ipuçları:

• Kamera Ayarları Optimizasyonu
  • Projenize uygun çözünürlüğü seçin, gereksiz yüksek çözünürlük kullanmayın
  • Işık koşullarına göre kazanç (gain) ayarlarını yapılandırın
  • Düşük ışık performansı için pozlama süresini ayarlayın
  • Görüntü işleme ihtiyacınıza göre renk formatını seçin
• Veri İşleme İyileştirmeleri
  • Frame buffer veya FIFO (AL422B gibi) kullanın
  • DMA ile veri transferi yapın
  • Alt örnekleme teknikleri kullanarak hızı artırın
  • Bölgesel ilgi alanlarına odaklanarak işlem yükünü azaltın
• Donanım İyileştirmeleri
  • Kararlı güç kaynağı kullanın
  • Kamera çevresine gürültü filtreleme devreleri ekleyin
  • Sinyal hatlarının kurulumuna dikkat edin
  • Uygun lens seçimi ve odak ayarı yapın
• Yazılım Optimizasyonu
  • Assembly veya optimizasyon bayrakları kullanın
  • Verimli görüntü işleme algoritmaları geliştirin
  • İşlem öncesi görüntü boyutunu küçültün
  • DSP kütüphaneleri veya hızlandırıcı modüller kullanın

Özel Kullanım Senaryoları

Farklı durumlarda OV7670 ile çalışma stratejileri:

• Düşük Işık Koşullarında
  • Pozlama süresini artırın (daha düşük FPS pahasına)
  • Dijital kazanç ayarlarını yükseltin
  • IR kesici filtreyi çıkararak (varsa) IR ışık kaynaklarıyla kullanın
  • LED aydınlatma ekleyin
• Hızlı Hareket Algılama
  • Daha yüksek kare hızı için çözünürlüğü düşürün
  • Pozlama süresini kısaltın
  • Frame difference algoritması kullanın
  • Motion vector hesaplama tekniklerini uygulayın
• Kablosuz Görüntü Aktarımı
  • Görüntüyü sıkıştırın (örneğin JPEG formatına dönüştürün)
  • Çözünürlüğü bant genişliğine göre ayarlayın
  • Değişen kısımları seçici olarak aktarın
  • İlgi alanlarını daha yüksek kalitede gönderin
• Batarya Ömrünü Uzatma
  • Hareket algılandığında aktifleşen mod kullanın
  • Düşük güç modları arasında geçiş yapın
  • Frame rate ve çözünürlüğü azaltın
  • İşlenmemiş verileri depolayıp toplu işleme yapın

İleri Seviye Uygulamalar

Deneyimli kullanıcılar için gelişmiş ipuçları:

• Paralel İşleme
  • Multi-threading ile görüntü yakalama ve işlemeyi paralelleştirin
  • FPGA entegrasyonu ile gerçek zamanlı işleme
  • GPU veya DSP hızlandırıcılar kullanın (destekleyen platformlarda)
  • Pipeline mimarisi ile kamera modülünden maksimum verim alın
• Özel Firmware Geliştirme
  • Raw register programlama ile tam kontrol sağlayın
  • Özelleştirilmiş veri protokolleri tasarlayın
  • Kamera modülü yazılımını projeye özgü optimize edin
  • Hızlı başlatma rutinleri geliştirin
• Çoklu Kamera Sistemleri
  • Stereo görüş ile derinlik algılama
  • Geniş açı görüntüleme için çoklu kamera dizileri
  • Time-of-Flight (ToF) sensörlerle entegrasyon
  • 360 derece görüntüleme sistemleri
• Yapay Zeka Entegrasyonu
  • Edge AI framework'lerini entegre edin
  • TensorFlow Lite veya MicroAI kütüphaneleri kullanın
  • Önceden eğitilmiş modelleri küçültme tekniklerini uygulayın
  • Özellik çıkarma ve nesne tanıma için CNN kullanın

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
