Orta Boy Breadboard 400 Pin - Hücre - Point

Orta Boy Breadboard 400 Pin Hücre Point

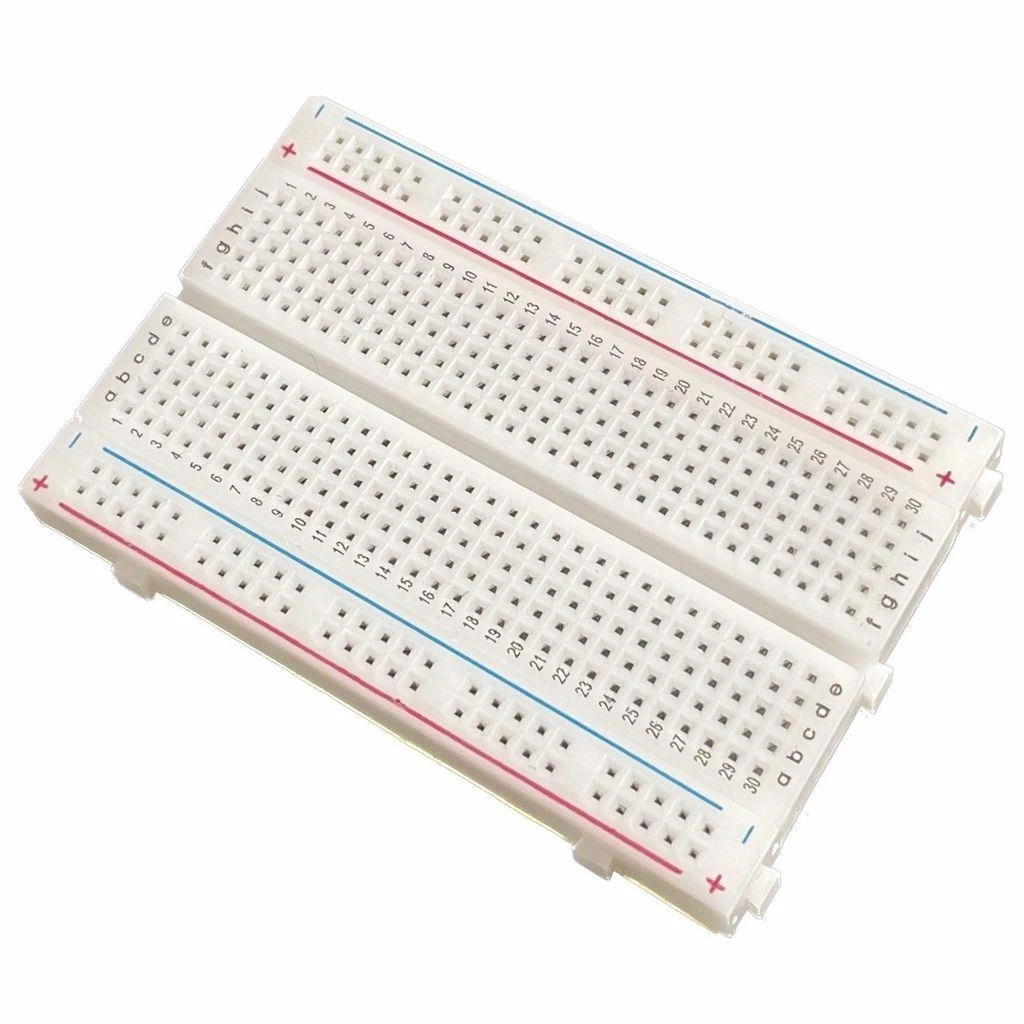

Orta Boy Breadboard, elektronik devrelerin lehimsiz ve hızlı bir şekilde prototiplenebilmesi için tasarlanmış 400 pinli kullanışlı bir deney kartıdır. Standart 2.54mm (0.1 inç) pin aralığı sayesinde entegre devreler, transistörler, dirençler ve diğer elektronik komponentlerle sorunsuz çalışır.

Bu breadboard, Arduino projeleri, elektronik eğitimi, prototip geliştirme ve basit elektronik deneyleri için mükemmel bir temel oluşturur. Lehimleme gerektirmeden komponentleri hızlıca takıp çıkarabilme özelliği, devre değişikliklerini anında test etme imkanı sağlar.

Plaket ve Breadboard kategorisinde bulunan bu ürün, 400 bağlantı noktası, dayanıklı ABS gövde ve kendinden yapışkanlı alt yüzeyi ile elektronik projelerinizde kullanım kolaylığı sağlayan pratik bir çözümdür.

Teknik Özellikler

Orta Boy Breadboard 400 Pin Hücre Point'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Pin Sayısı: 400 bağlantı noktası.

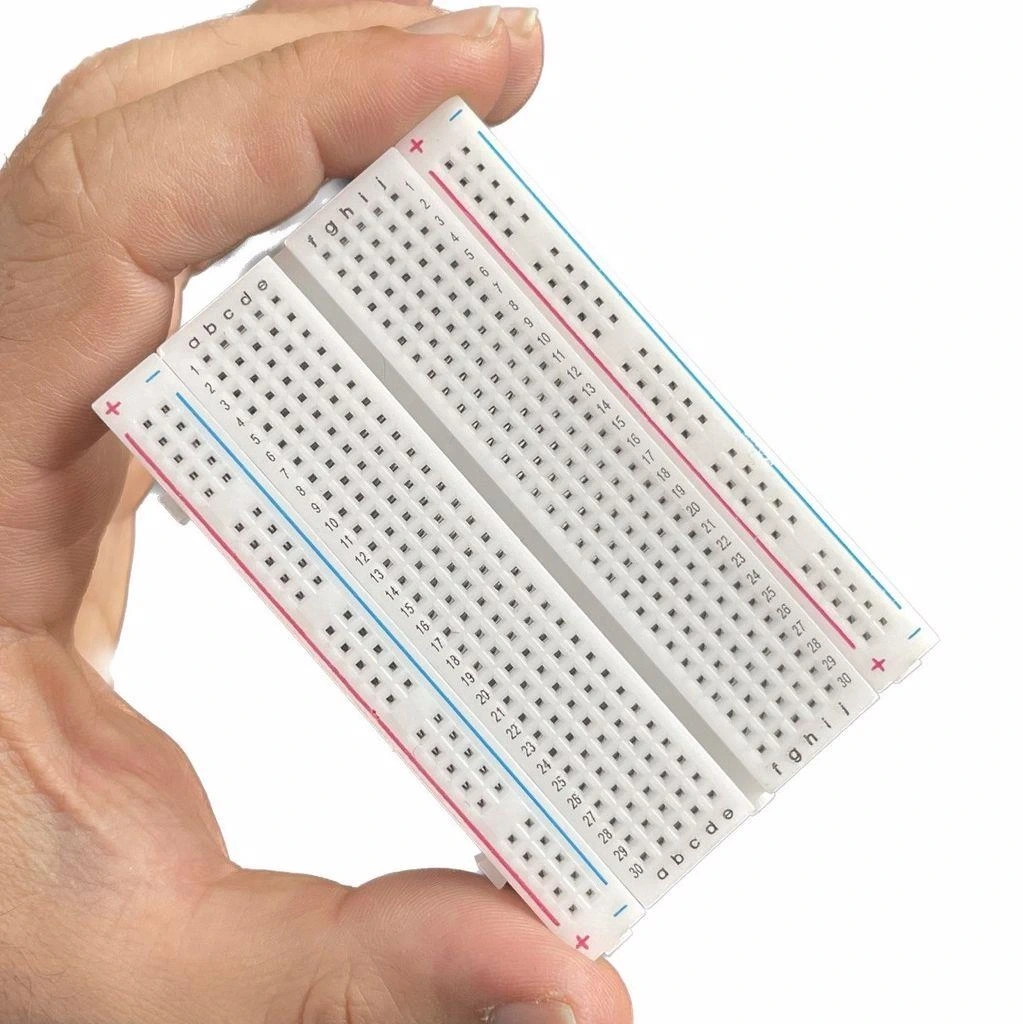

• Düzen: 30 sıra x 10 kolon (orta oluk ile ayrılmış)
• Güç Rayları: 2 set (üst ve alt tarafta),
• Pin Aralığı: 2.54mm (0.1 inç) standart
• Dahili Bağlantılar:
  • Orta bölgede 5'li grup pinler (a-b-c-d-e ve f-g-h-i-j)
  • Üst ve alt kenarlarda 2'li grup güç rayları
• Malzeme: ABS plastik (gövde), nikel alaşımlı yaylar (klemensler)
• Kontak Direnci: ≤ 10mΩ
• İzolasyon Direnci: ≥ 100MΩ
• Çalışma Voltajı: Maksimum 36V DC
• Maksimum Akım: 1A (klemens başına)
• Çalışma Sıcaklığı: -20°C ~ +80°C
• Montaj Seçenekleri: Kendinden yapışkanlı alt yüzey
• Maksimum Kablo Çapı: 0.6-0.8mm (22-20 AWG)
• Renk: Beyaz

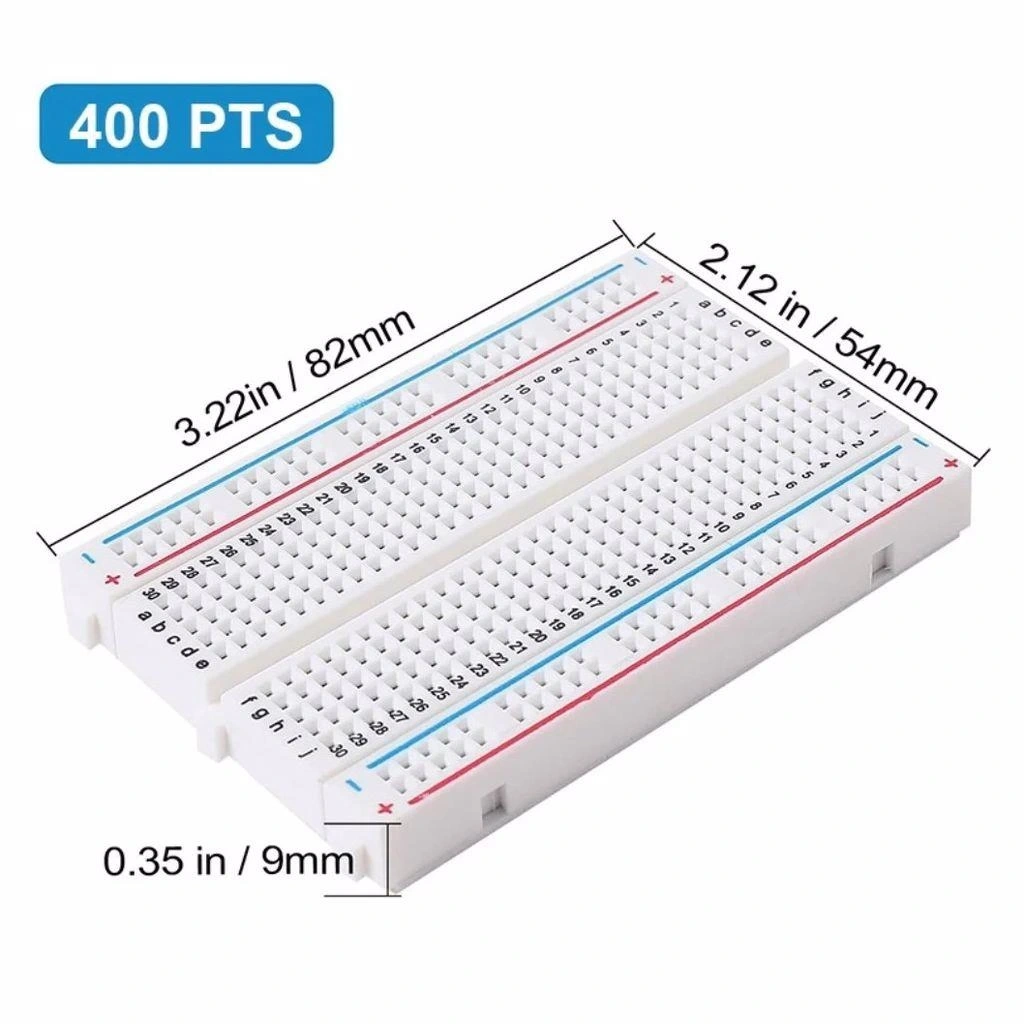

• Boyutlar: 82mm x 55mm x 8.5mm
• Ağırlık: Yaklaşık 30g
• Kullanım Ömrü: >10.000 takma/çıkarma döngüsü

Bağlantı ve Kullanım

Orta Boy Breadboard 400 Pin Hücre Point'in bağlantısı ve kullanım talimatları.

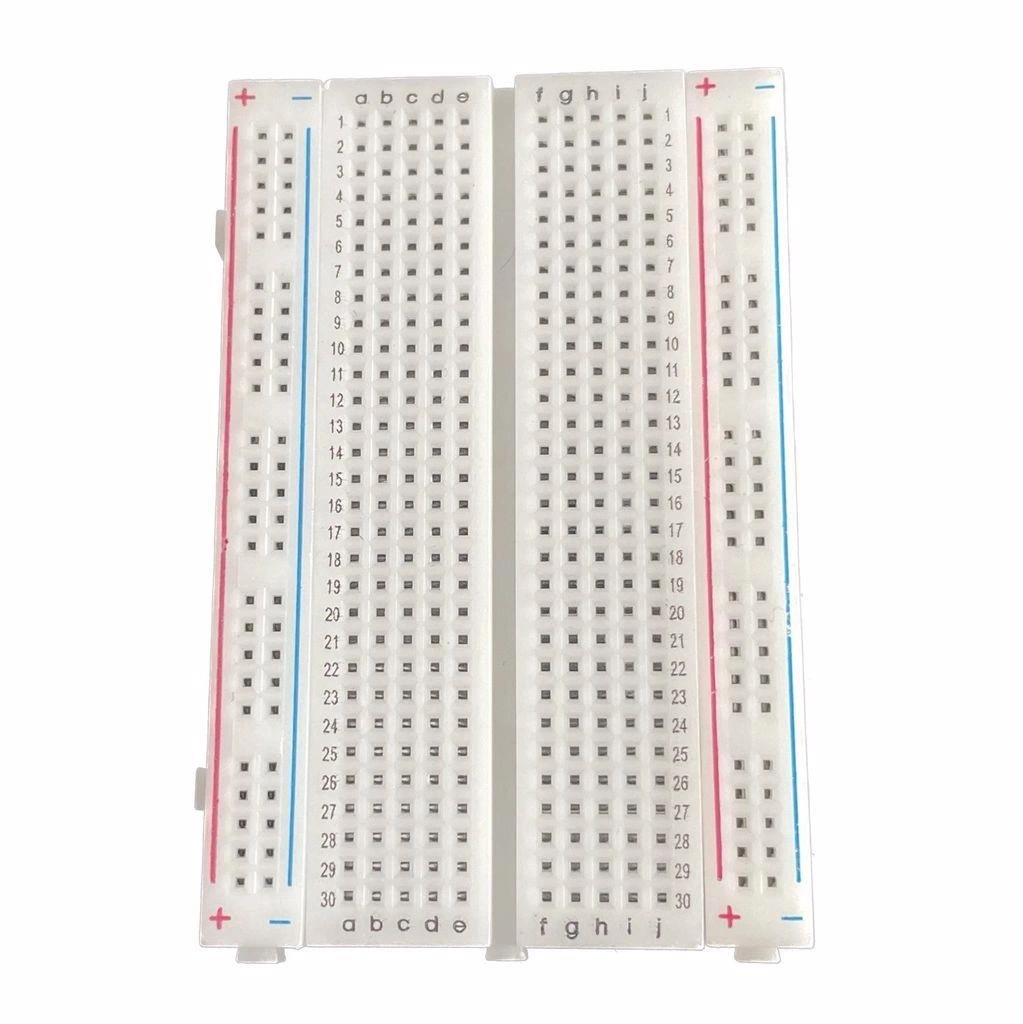

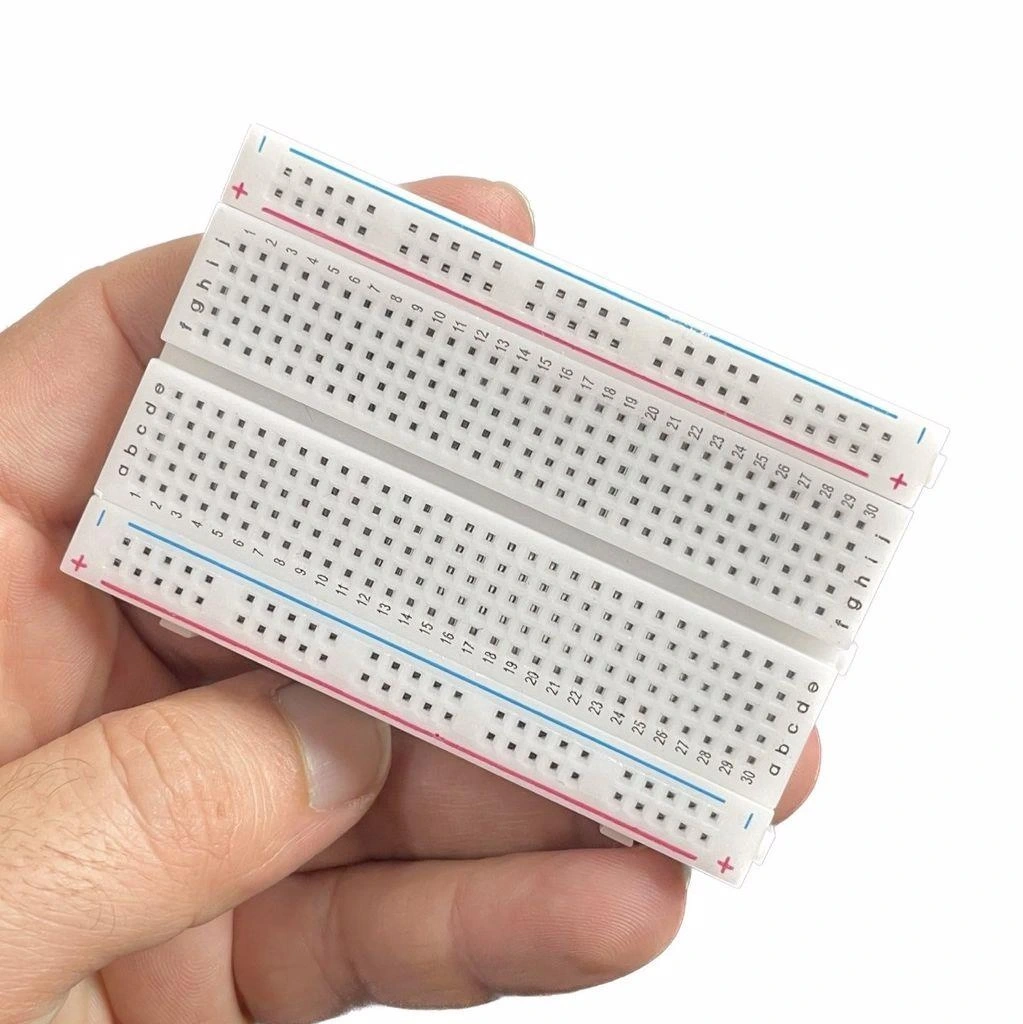

Breadboard düzeni:

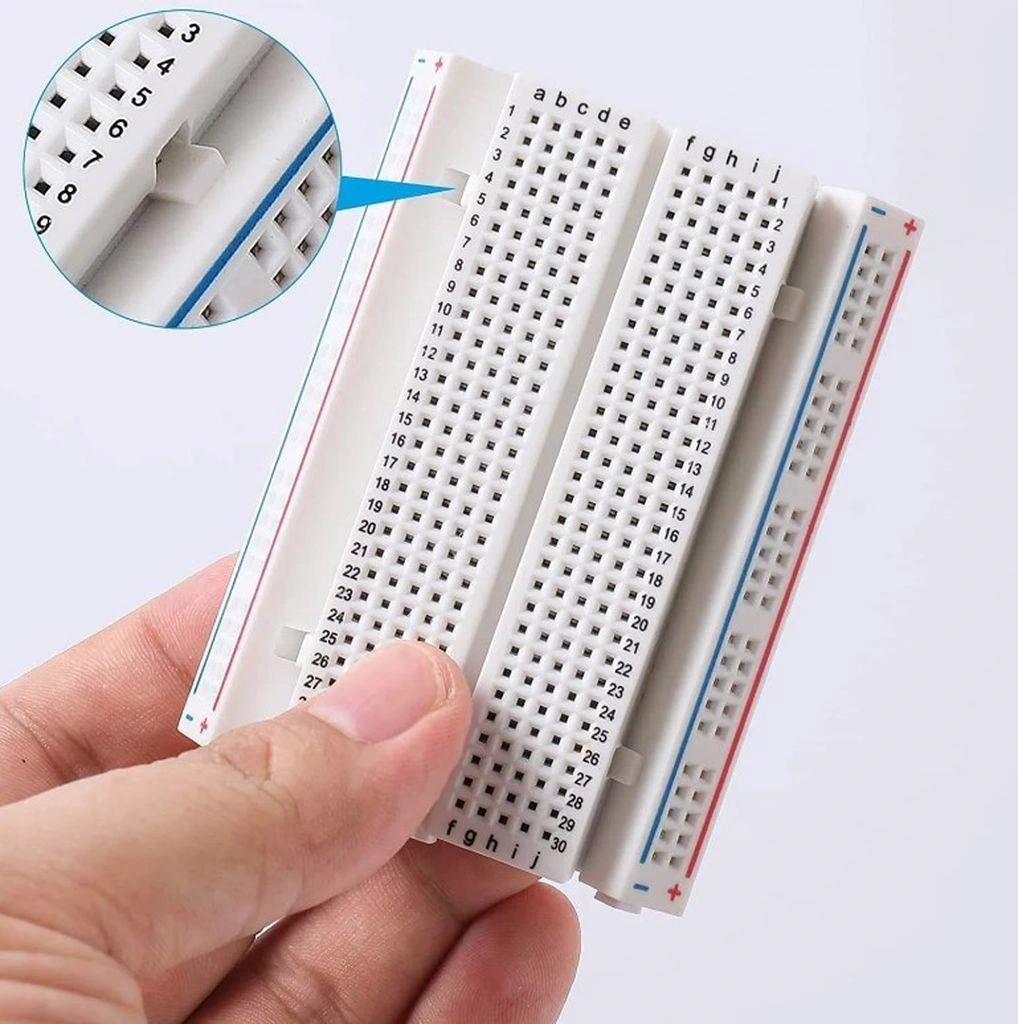

• Orta Bölge:
  • 30 sıra, ortadan bölünmüş şekilde
  • Her sıradaki a-b-c-d-e pinleri kendi içinde elektriksel olarak bağlıdır
  • Her sıradaki f-g-h-i-j pinleri kendi içinde elektriksel olarak bağlıdır
  • DIP entegre devreler orta oluğa oturtulur
• Güç Rayları:
  • Üst ve alt kenarlarda, + ve - işaretli iki paralel hat
  • Her bir güç rayı kendi içinde bağlıdır

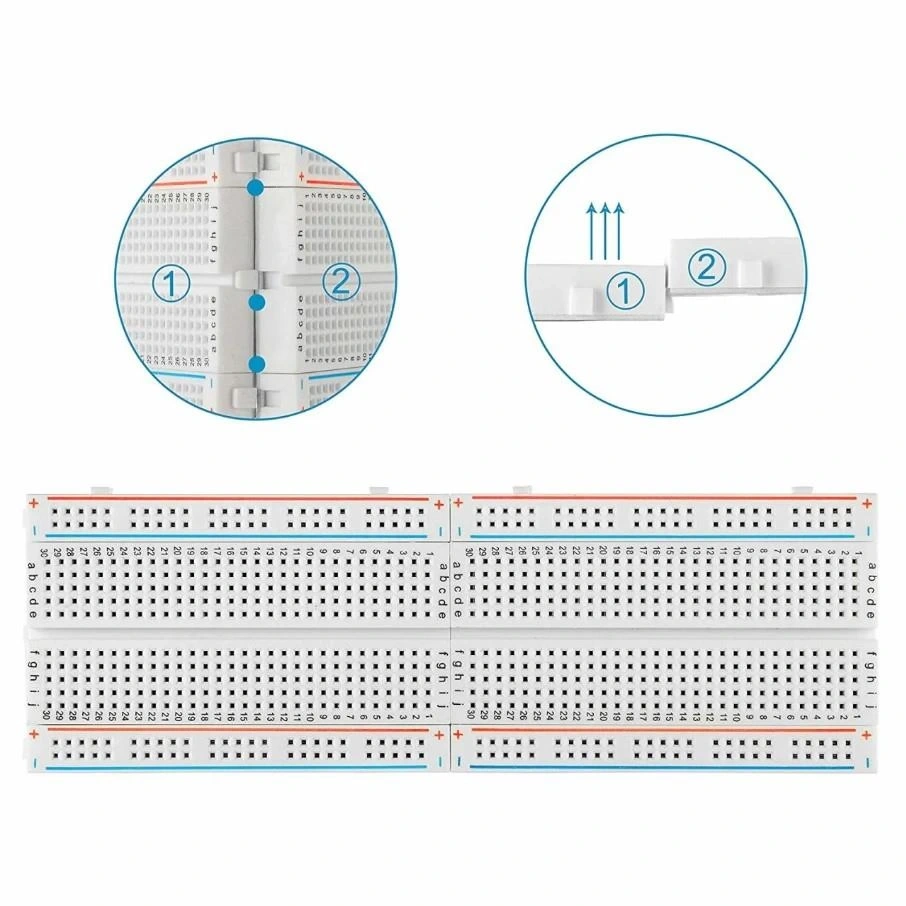

  • Üst ve alt güç rayları birbirine bağlı değildir, ihtiyaç halinde jumper ile bağlanabilir

Temel kullanım adımları:

• Entegre devreleri orta oluğa yerleştirin
• Pasif komponentleri (direnç, kondansatör, vb.) istediğiniz bağlantı noktalarına takın
• Jumper kablolarla gerekli bağlantıları oluşturun
• Güç kaynaklarını genellikle güç raylarına bağlayın
• Kısa bağlantılar için çıplak jumper teller, uzak bağlantılar için kablolar kullanın

Güç dağıtımı:

• Güç kaynaklarını üst veya alt güç raylarına bağlayın
• Genellikle kırmızı hat (+), siyah/mavi hat (-) için kullanılır
• Daha yüksek akım gerektiren devrelerde tüm güç raylarını kullanın
• Farklı voltajlar için rayları bölümlere ayırabilirsiniz (örn. bir kısım 5V, diğer kısım 3.3V)

Dikkat edilmesi gerekenler:

• Komponentleri fazla zorlayarak takmayın, klemensler zarar görebilir
• Kalın bacaklı komponentler (>0.8mm) breadboard'a zarar verebilir
• SMD komponentler için özel adaptörler kullanın
• Breadboard'u sıvılardan ve aşırı tozdan koruyun
• Yüksek voltaj (>36V) veya yüksek akım (>1A) uygulamayın

Uygulama Alanları

Orta Boy Breadboard 400 Pin Hücre Point'in kullanılabileceği çeşitli projeler ve uygulama alanları.

Eğitim ve Öğrenim

• Elektronik laboratuvar deneyleri
• Başlangıç elektronik kursları
• Arduino programlama eğitimleri
• Basit elektronik uygulamaları
• STEM ve kodlama eğitimi

Prototip Geliştirme

• Yeni devre tasarımlarının test edilmesi
• Arduino ve mikrodenetleyici projeleri
• Sensör devrelerinin geliştirilmesi
• LED ve gösterge devreleri
• Kontrol sistemi prototipleri

Hobi Elektronik

• DIY elektronik projeleri
• Ses ve müzik devreleri
• Robot kontrol sistemleri
• IoT sensör ağları
• Akıllı ev uygulamaları

Proje Örnekleri

Orta Boy Breadboard 400 Pin Hücre Point kullanılarak yapılabilecek detaylı proje örnekleri.

Arduino Kontrollü Dijital Termometre

Orta boy breadboard, Arduino Nano, DHT22 sıcaklık/nem sensörü, 16x2 LCD ekran ve birkaç pasif komponent kullanarak kompakt bir dijital termometre yapabilirsiniz. Breadboard'un orta kısmına Arduino Nano yerleştirilir, DHT22 sensörü breadboard'un bir ucuna takılır. LCD ekran breadboard'un diğer ucuna bağlanır ve I2C modülü ile Arduino'ya sadece 4 pin kullanılarak kontrol edilir. Potansiyometre ile ekran kontrastı ayarlanabilir. Güç rayları 5V besleme ve toprak hattı için kullanılır. Sistem, ortam sıcaklığı ve nemi ölçerek LCD ekranda gösterir, isteğe bağlı olarak günün farklı saatlerindeki minimum ve maksimum değerleri kaydeder. Bu kompakt tasarım, ev, ofis veya sera gibi ortamlarda sıcaklık ve nem takibi yapmak için ideal bir çözümdür.

LED Kutu Oyunu

Orta boy breadboard, Arduino Uno, 4x4 LED matrisi, birkaç buton, buzzer ve dirençler kullanarak eğlenceli bir LED kutu oyunu tasarlayabilirsiniz. Breadboard'un orta kısmında 4x4 düzende 16 adet LED yerleştirilir. Butonlar (yukarı, aşağı, sağ, sol) breadboard'un bir kenarına monte edilir. Arduino, breadboard'un kenarına bağlanır ve gerekli bağlantılar jumper kablolarla yapılır. Oyun, ekranda beliren rastgele LED'lere hızlıca basma veya klasik "yılan oyunu" formatında olabilir. Butonlara basıldığında LED'ler arasında hareket sağlanır. Buzzer, oyun sırasında ses efektleri sağlar. Bu proje, temel elektronik bilgisini eğlenceli bir şekilde öğretirken, programlama ve devre tasarımı becerilerini geliştirir.

Akıllı Bitki Sulama Monitörü

Orta boy breadboard, Arduino Nano, toprak nem sensörü, OLED ekran, RTC (gerçek zamanlı saat) modülü ve buzzer kullanarak akıllı bir bitki sulama monitörü oluşturabilirsiniz. Breadboard üzerinde, toprak nem sensörünün analog çıkışı Arduino'ya bağlanır. OLED ekran, I2C protokolü ile minimum pin kullanarak Arduino'ya bağlanır. RTC modülü, sulama zamanlarını takip etmek için kullanılır. Sistem, toprak nemini gerçek zamanlı olarak ölçer ve OLED ekranda gösterir. Nem belirli bir seviyenin altına düştüğünde, buzzer ile sesli uyarı verilir. Kullanıcı, cihaz üzerindeki butonlar aracılığıyla alarm eşiklerini ve zaman dilimlerini ayarlayabilir. Kompakt yapısı sayesinde, saksıların yanına yerleştirilebilir veya taşınabilir olarak kullanılabilir.

Sorun Giderme ve İpuçları

Orta Boy Breadboard 400 Pin Hücre Point kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Gevşek Bağlantılar: Jumper tellerinin ve komponent bacaklarının breadboard'a tam olarak yerleştiğinden emin olun. Çok ince teller kullanmaktan kaçının. Gerekirse telleri hafifçe bükün.
• Kısa Devre: Jumper tellerinin ve komponent bacaklarının istenmeyen teması olmadığını kontrol edin. Devrenizi beslemeden önce bağlantıları gözden geçirin. Multimetre ile ölçüm yapın.
• Yıpranmış Klemensler: Çok kalın bacaklı komponentleri tekrar tekrar takmak klemenslere zarar verebilir. Yıpranmış alanlardaki bağlantıları breadboard'un farklı bölgelerinde yapmayı deneyin.
• Güç Dağıtım Sorunları: Yüksek akım çeken devreler için güç raylarını jumper tellerle paralel bağlayın. Uzun breadboard'larda voltaj düşümünü önlemek için güç raylarını birden fazla noktadan besleyin.
• İzolasyon Sorunları: Breadboard'un nemli veya kirli ortamlarda izolasyon sorunu yaşayabileceğini unutmayın. Temiz ve kuru tutun, gerekirse izopropil alkol ile temizleyin.

Performans İpuçları

• Devre şemasını önceden çizin ve planlı çalışın
• Güç dağıtımı için kalın jumper teller kullanın
• Karışıklığı önlemek için renk kodlu kablolar tercih edin
• Hassas sinyal hatlarını güç hatlarından uzak tutun
• Karmaşık devrelerde birden fazla breadboard kullanın

Paket İçeriği

• Orta Boy Breadboard 400 Pin Hücre Point
