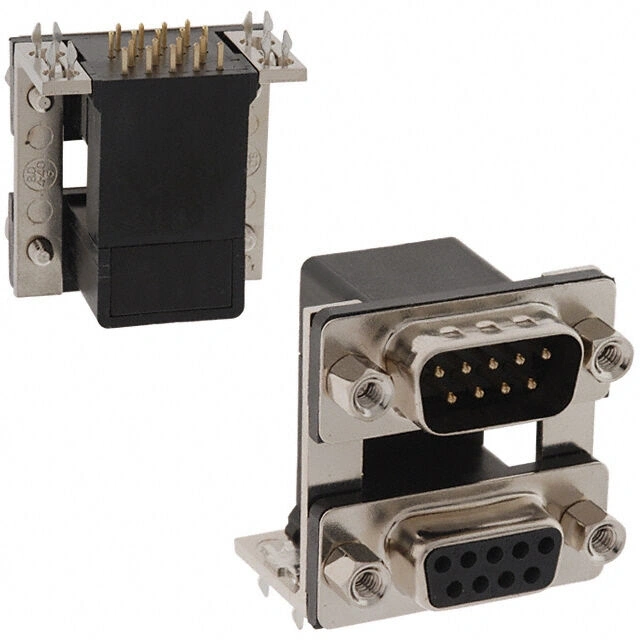

NorComp 178-009-413R571 D-Sub Stacked 9 Pin Sağ Açılı PCB Konnektör
NorComp 178-009-413R571, endüstriyel elektronik sistemlerde yüksek güvenilirlikli veri ve sinyal iletimi için tasarlanmış D-Sub (DE-9) tip stacked konnektör çözümüdür. 9+9 pozisyonlu yapısı sayesinde hem plug hem de receptacle kombinasyonunu tek gövdede sunarak kompakt ve çok fonksiyonlu bağlantı imkanı sağlar. Sağ açılı (right-angle) PCB montaj tasarımı ile pano ve kart yerleşimlerinde alan tasarrufu sağlarken, metal gövde ve ekranlama yapısı ile EMI koruması sunar. Özellikle endüstriyel kontrol, otomasyon ve haberleşme uygulamalarında tercih edilir.
Teknik Özellikleri
- Model: 178-009-413R571
- Marka: NorComp Inc.
- Seri: 178 Series
- Ürün Tipi: D-Sub Stacked Konnektör
- Pin Yapısı: 9 + 9 pozisyon
- Montaj Tipi: PCB Through Hole, Right Angle
- Konnektör Tipi: Plug + Receptacle (Stacked)
- Kontak Tipi: Signal
- Kontak Kaplama: Altın
- Gövde Malzemesi: Çelik
- Gövde Kaplama: Nikel
- Bağlantı Tipi: Lehim
- Montaj Özelliği: Board Lock + Grounding Indents
- Koruma: Ekranlı (Shielded)
- Çalışma Sıcaklığı: -55°C ~ +105°C
- Akım Kapasitesi: 5A
Anahtar Avantajlar
- 9+9 stacked yapı sayesinde tek konnektör içinde çift yönlü bağlantı imkanı sunar. Bu da PCB üzerinde yer tasarrufu sağlar. Daha kompakt sistem tasarımlarına olanak tanır. Endüstriyel uygulamalarda esnek kullanım sağlar.
- Sağ açılı PCB montaj tasarımı sayesinde kart yerleşiminde kablo yönlendirmesini optimize eder. Bu da sistem içi düzeni iyileştirir. Kablo stresini azaltır. Mekanik dayanıklılığı artırır.
- Metal gövde ve ekranlı yapı sayesinde elektromanyetik girişimlere (EMI) karşı yüksek koruma sağlar. Bu da sinyal bütünlüğünü artırır. Hassas veri iletimini destekler. Endüstriyel ortamlar için uygundur.
- Altın kaplamalı kontak yapısı sayesinde düşük temas direnci ve uzun ömürlü bağlantı performansı sunar. Bu da güvenilir veri iletimini destekler. Oksidasyon riskini azaltır. Uzun süreli kullanım avantajı sağlar.
Uygulama Alanları
- Endüstriyel otomasyon sistemlerinde kullanılır. PLC ve kontrol kartları arasında güvenilir sinyal iletimi sağlar. Bu da sistem kararlılığını artırır. Fabrika otomasyonuna uygundur.
- Haberleşme ve veri aktarım sistemlerinde kullanılır. Çoklu sinyal hatlarının düzenli yönetilmesini sağlar. Bu da veri bütünlüğünü destekler. Endüstriyel iletişim altyapılarına uygundur.
- Test ve ölçüm cihazlarında kullanılır. Hassas sinyal bağlantısı sağlar. Bu da ölçüm doğruluğunu artırır. Laboratuvar sistemlerinde tercih edilir.
- Gömülü sistem ve kontrol kartlarında kullanılır. Modüler bağlantı yapısı ile geliştirme süreçlerini kolaylaştırır. Bu da prototiplemeyi hızlandırır. Profesyonel elektronik tasarımlara uygundur.
Not: Global tedarikçilerden orijinal olarak tedarik edilip satışa sunulmuştur.
Paket İçeriği
1 Adet NorComp 178-009-413R571 D-Sub Stacked 9 Pin Sağ Açılı PCB Konnektör
