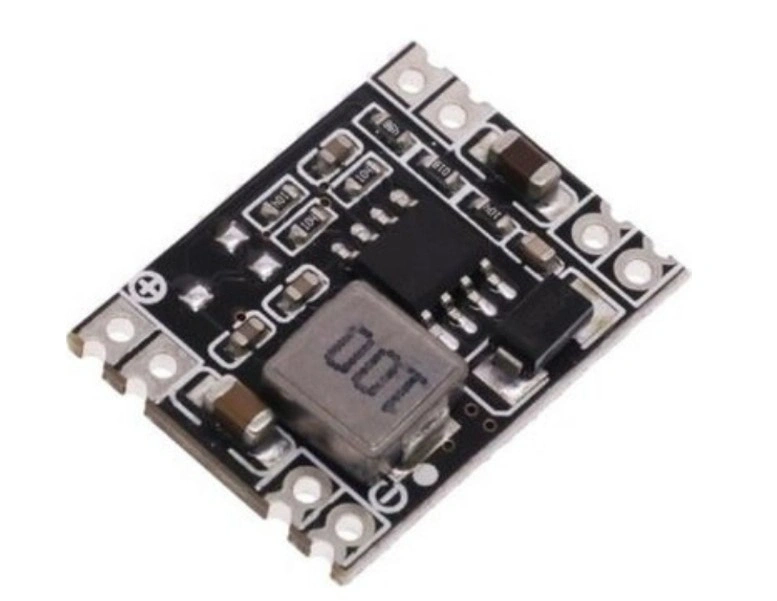

MP1584EN Ayarlanabilir Voltaj Regülatörü
MP1584EN, yüksek verimli ve kompakt yapıya sahip ayarlanabilir bir DC-DC step-down (buck) dönüştürücü entegresidir. Girişteki daha yüksek DC gerilimi, ayarlanabilir bir çıkış seviyesine verimli şekilde düşürmek için tasarlanmıştır. Yüksek anahtarlama frekansı sayesinde küçük boyutlu bobin ve kondansatörlerle çalışabilir, bu da kompakt güç tasarımları için büyük avantaj sağlar. Taşınabilir cihazlar, gömülü sistemler ve batarya beslemeli projelerde yaygın olarak kullanılır.
Teknik Özellikler
- Model: MP1584EN
- Dönüştürücü Tipi: Step-Down (Buck) Regülatör
- Maksimum Çıkış Akımı: 3A (uygun soğutma ile)
- Yüksek anahtarlama frekansı: ~1.5 MHz
- Verimlilik: %90’a kadar (tasarıma bağlı)
- Paket Tipi: SMD (küçük boyutlu güç paketi)
Anahtar Avantajlar
- Yüksek verimlilik sunan anahtarlamalı yapısı sayesinde lineer regülatörlere göre çok daha az ısı üretir. Bu durum enerji kaybını azaltır ve batarya ile çalışan sistemlerde çalışma süresini uzatır. Güç dönüşümünde daha az ısınma olması ek soğutma ihtiyacını azaltır. Kompakt tasarımlarda güvenilir performans sağlar.
- Geniş giriş voltaj aralığı sayesinde farklı adaptör ve batarya kaynaklarıyla uyumlu çalışır. 12V ve 24V sistemlerden daha düşük gerilimli devreleri beslemek için idealdir. Bu esneklik birçok farklı uygulamada kullanılabilmesini sağlar. Tek bir çözümle farklı projelere uyarlanabilir.
- Ayarlanabilir çıkış voltajı sayesinde farklı gerilim seviyelerine ihtiyaç duyan devrelerde kullanılabilir. Direnç bölücü ile çıkış voltajı hassas şekilde ayarlanabilir. Bu özellik prototip geliştirme sürecinde büyük kolaylık sağlar. Farklı modüller için ayrı regülatör kullanma ihtiyacını azaltır.
- Yüksek anahtarlama frekansı sayesinde daha küçük endüktör ve kondansatörlerle çalışabilir. Bu durum PCB üzerinde alan tasarrufu sağlar. Kompakt ve hafif güç tasarımları yapılmasına imkân tanır. Taşınabilir ve gömülü sistemlerde önemli avantaj sunar.
Uygulama Alanları
- Batarya ile çalışan sistemlerde farklı gerilim seviyeleri üretmek için kullanılır. Tek hücreli veya çok hücreli batarya sistemlerinden stabil çıkış elde edilmesini sağlar. Taşınabilir elektronik cihazlarda yaygındır. Güç verimliliği gerektiren projelerde tercih edilir.
- Gömülü sistemler ve mikrodenetleyici projelerinde giriş gerilimini uygun seviyeye düşürmek için kullanılır. Sensörler, modüller ve kontrol kartları için kararlı besleme sağlar. Isı üretiminin düşük olması kapalı muhafazalarda avantaj sunar. Kompakt devre tasarımlarına uygundur.
- LED sürücü ve küçük motor kontrol devrelerinde ayarlanabilir güç kaynağı olarak görev alabilir. Çıkış voltajı ihtiyaca göre ayarlanarak esnek kullanım sunar. Enerji verimliliği sayesinde uzun süreli çalışmalarda avantaj sağlar. DIY projelerde pratik çözümdür.
- Endüstriyel kontrol kartlarında yardımcı güç kaynağı olarak kullanılabilir. Daha yüksek DC hatlardan düşük gerilimli kontrol devrelerini beslemek için idealdir. Kararlı çıkış sayesinde sistem güvenilirliğini artırır. Otomasyon projelerinde yaygın kullanım alanına sahiptir.
Paket İçeriği
1 Adet MP1584EN Ayarlanabilir DC-DC Step-Down Regülatör Entegresi
