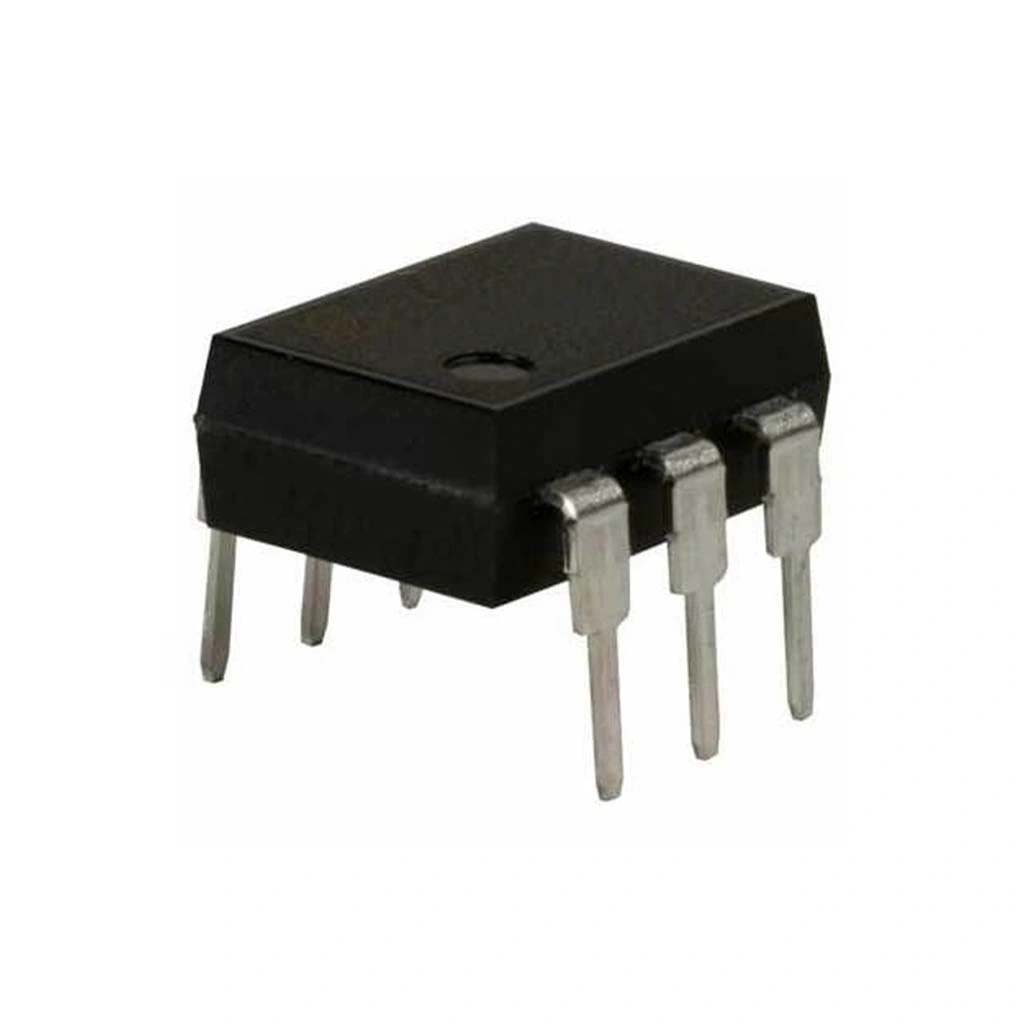

MOC3051 Triyak Çıkışlı Optokuplör Entegresi Dip-6
MOC3051 Triyak Çıkışlı Optokuplör Entegresi, AC yük kontrolü için tasarlanmış, sıfır geçiş algılama özelliğine sahip bir optik izolasyon komponentidir. DIP-6 paketinde sunulan bu entegre, düşük giriş akımında bile (10mA) güvenilir tetikleme sağlayarak, mikrodenetleyici tabanlı sistemlerin AC güç hatlarını kontrol etmesine olanak tanır.
İçerisinde bir LED verici ve bir dahili sıfır geçiş devresi ile birlikte triyak sürücü devresi barındıran bu entegre, AC sinyalin sıfır geçiş noktalarında tetikleme yaparak, elektromanyetik girişimi (EMI) minimuma indirir. 7500V izolasyon gerilimi sayesinde, kontrol devreleri ile yüksek gerilimli AC hatlar arasında güvenli bir arayüz oluşturur.
Lamba, motor, ısıtıcı ve solenoid kontrolü gibi endüstriyel otomasyon uygulamaları için ideal olan MOC3051, optokuplör entegreleri arasında AC yük kontrolü için özel olarak tasarlanmış bir çözümdür. Voltaj ürün yelpazesinde bulunan bu komponent, solid-state röle tasarımları için güvenli ve güvenilir bir temel sağlar.
Teknik Özellikler
MOC3051 Triyak Çıkışlı Optokuplör Entegresi Dip-6'nın detaylı teknik özellikleri aşağıda listelenmiştir.
- Paket Tipi: DIP-6
- Çıkış Tipi: Triyak çıkışlı, sıfır geçiş tetiklemeli
- İzolasyon Gerilimi: 7.500 VRMS (1 dakika)
- Giriş (LED) Akımı: Tipik 10mA, maksimum 50mA
- Giriş (LED) İleri Voltajı: Tipik 1.2V (IF=10mA)
- Giriş (LED) Ters Voltajı: 3V
- Çıkış Tetikleme Akımı (IGT): Maksimum 50mA
- Çıkış Bloke Voltajı (VDRM): 600V
- Maksimum Çıkış Akımı (IT): 100mA RMS
- Maksimum Çıkış di/dt: 1 A/μs
- Sıfır Geçiş Voltajı: Tipik 20V
- Çalışma Sıcaklığı: -40°C ile +100°C arası
- Depolama Sıcaklığı: -55°C ile +150°C arası
- Lehimleme Sıcaklığı: 260°C (maksimum 10 saniye)
- RoHS Uyumluluğu: Evet
- LED Türü: GaAs (Galyum Arsenit)
- Pin Dizilimi: 1-Anot, 2-Katot, 3-NC, 4-Ana Terminal, 5-NC, 6-Ana Terminal
- Giriş-Çıkış Kapasitans: 1.0 pF tipik
- Sıfır Geçiş Karakteristiği: AC voltajın 20V'un altında olduğu noktalarda tetikleme
- Dalga Boyu: 660 nm tipik
Kullanım Alanları
MOC3051 Triyak Çıkışlı Optokuplör Entegresi Dip-6'nın kullanılabileceği çeşitli alanlar ve uygulamalar.
Endüstriyel Kontrol
- Solenoid ve valf kontrolü
- Motor hız kontrolü
- Endüstriyel ısıtıcı kontrolü
- Fan hız kontrolü
- Endüstriyel otomasyon sistemleri
Aydınlatma Kontrolü
- Dimmer devreleri
- Akıllı aydınlatma sistemleri
- Sahne aydınlatma kontrolü
- LED sürücü izolasyonu
- Sokak lambası kontrolü
Ev Otomasyonu
- Akıllı ev sistemleri
- Priz ve anahtar kontrolü
- Elektrikli cihaz kontrolü
- Isıtma ve soğutma sistemleri
- Güç yönetim sistemleri
Güç Elektroniği
- Solid-state röle (SSR) tasarımları
- AC güç kontrol devreleri
- Güç faktörü düzeltme devreleri
- UPS sistemleri
- Güç dağıtım üniteleri
Avantajlar ve Özellikler
MOC3051 Triyak Çıkışlı Optokuplör Entegresi Dip-6'nın sağladığı avantajlar ve çözümler.
- Sıfır Geçiş Algılama: EMI'yi minimize eden, AC sinyalin sıfır noktalarında tetikleme
- Yüksek İzolasyon: 7.500 VRMS izolasyon gerilimi ile güvenli elektriksel ayrım
- Düşük Giriş Akımı: 10mA'de bile güvenilir tetikleme özelliği
- Entegre Koruma: dV/dt bastırma devreleri ile dahili koruma
- Geniş Sıcaklık Aralığı: -40°C ile +100°C arası çalışma imkanı
- Kolay Entegrasyon: Standart DIP-6 paketi ile kolay montaj
- Düşük EMI: Sıfır geçiş tetikleme ile düşük elektromanyetik girişim
- Direkt Mikrodenetleyici Arayüzü: TTL/CMOS uyumlu giriş
- Uzun Ömür: Mekanik rölelere göre çok daha uzun kullanım ömrü
- Sessiz Çalışma: Mekanik sese sebep olmayan solid-state yapı
Devre Tasarım Bilgileri
MOC3051 Triyak Çıkışlı Optokuplör Entegresi Dip-6'nın doğru kullanımı hakkında bilgiler.
İpucu: Çıkışa her zaman 180-360 ohm direnç ve snubber devresi (RC) ekleyerek ani gerilim darbelerinden koruyun.
Triyak çıkışlı optokuplör devre tasarımında dikkat edilmesi gereken noktalar:
- LED Akım Sınırlama: Giriş LED'i için uygun akım sınırlama direnci kullanın
- Çıkış Akım Sınırlama: Triyak çıkışı ile ana triyak arasına 180-360 ohm direnç bağlayın
- Snubber Devresi: Ana triyak üzerine RC snubber devresi ekleyin (tipik 100 ohm + 0.1µF)
- Ana Triyak Seçimi: MOC3051'in tetikleyebileceği hassasiyette ana triyak seçin
- Soğutma: Yüksek güç uygulamalarında ana triyak için uygun soğutma sağlayın
- Topraklama: Kontrol devresi ve güç devresi topraklamasını ayırın
- PCB İzolasyonu: Kontrol ve güç devreleri arasında yeterli izolasyon mesafesi bırakın
- EMI Filtreleme: Gerektiğinde ek EMI filtresi kullanın
Tipik uygulama devresi örneği:
- LED Sürme: 5V güç kaynağı, 330 ohm akım sınırlama direnci ve mikrodenetleyici çıkışı
- Çıkış Koruması: MOC3051'in pin 4 ve 6'sı arasına 220 ohm direnç
- Ana Triyak Bağlantısı: 220 ohm direncin bir ucu ana triyakın gate'ine, diğer ucu MT2'ye bağlanır
- Snubber Devresi: Ana triyakın MT1 ve MT2'si arasına 100 ohm direnç ve 0.1µF kapasitör serisi
- Yük Bağlantısı: Ana triyakın MT2'si ve AC hattın bir ucu arasına yük bağlanır
Montaj ve Uygulama İpuçları
MOC3051 Triyak Çıkışlı Optokuplör Entegresi Dip-6 kullanırken dikkat edilmesi gereken noktalar.
Montaj İpuçları
- Pin Tanımlama: Entegrenin çentikli veya noktalı tarafı pin 1'i gösterir
- Soket Kullanımı: Test ve prototip için DIP-6 soket kullanımı önerilir
- Lehimleme: 260°C'yi aşmayan lehim sıcaklığı ve 10 saniyeden kısa lehimleme süresi kullanın
- İzolasyon Mesafesi: PCB tasarımında düşük voltaj ve yüksek voltaj bölümleri arasında en az 8mm mesafe bırakın
- Güvenlik Önlemleri: AC hat üzerinde çalışırken gerekli güvenlik önlemlerini alın
Sorun Giderme
- Tetikleme Sorunu: LED akımını kontrol edin, gerekirse artırın
- EMI Sorunu: Snubber devresini kontrol edin, gerekirse değerleri ayarlayın
- Isınma Problemi: Ana triyak için uygun soğutma sağlayın
- Rastgele Tetikleme: dV/dt bastırma devrelerini kontrol edin
- Çıkış Triyakı Yanması: Çıkış akım sınırlayıcı direnci kontrol edin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Devreleriniz için güvenli elektriksel izolasyon sağlayan optokuplör çeşitleri.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve optokuplör entegreleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm elektronik komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
MOC3051'in sıfır geçiş özelliği ne anlama gelir?
AC sinyal sıfır voltaja yakın (±20V) geçerken triyakı tetikleyerek EMI'yi azaltır. Bu özellik, ani gerilim değişimleri yerine yumuşak geçişler sağlar.
MOC3051 ile MOC3041 arasındaki fark nedir?
MOC3051 sıfır geçiş algılama özelliğine sahiptir, MOC3041 ise rastgele (non-zero-crossing) tetikleme yapar. Işık kısma gibi uygulamalar için MOC3041 daha uygundur.
Snubber devresi neden gereklidir?
Ani voltaj değişimlerini (dV/dt) sınırlayarak triyakın istenmeyen tetiklenmesini önler. RC devresi (100 ohm + 0.1µF) genellikle yeterlidir.
MOC3051 doğrudan kaç watt gücü kontrol edebilir?
Doğrudan sadece 100mA'e kadar yük akımı (yaklaşık 24W/220V) kontrol edebilir. Daha yüksek güçler için harici bir triyak kullanılmalıdır.
MOC3051 ile doğru akım (DC) kontrol edilebilir mi?
Hayır, triyak çıkışlı optokuplörler AC yükler içindir. DC yükler için transistör veya MOSFET çıkışlı optokuplörler kullanılmalıdır.
Harici triyak seçerken nelere dikkat edilmelidir?
Triyakın tetikleme akımı (IGT<50mA), blokaj voltajı (yük voltajının 2 katı), akım kapasitesi (yük akımının 1.5 katı) değerleri önemlidir.
MOC3051 ile dimmer devresi yapılabilir mi?
Hayır, sıfır geçiş özelliği nedeniyle faz kontrolü yapılamaz. Dimmer uygulamaları için sıfır geçiş algılaması olmayan MOC3041 tercih edilmelidir.
LED akımını sınırlamak için nasıl bir direnç değeri kullanılmalıdır?
5V için 330 ohm (yaklaşık 10mA), 3.3V için 220 ohm değerinde direnç uygundur. R = (VCC - 1.2V) / 10mA formülü kullanılabilir.
