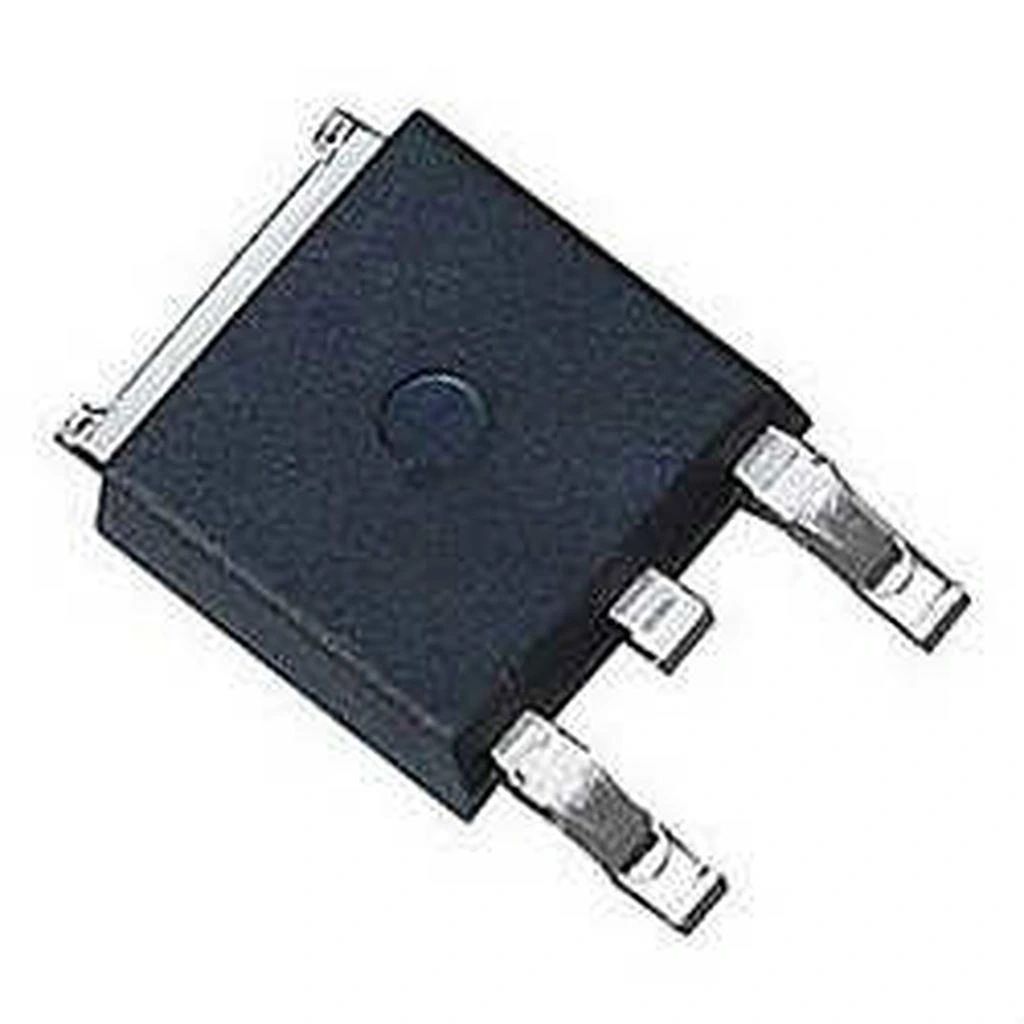

MJD2955 Transistör Pnp Smd To-252

MJD2955 Transistör PNP SMD TO-252

MJD2955, güç uygulamaları için tasarlanmış PNP bipolar bileşik transistördür. TO-252 (DPAK) yüzey montaj paketinde sunulan bu güç transistörü, 60V kolektör-emitör gerilimi, 4A sürekli kolektör akımı ve 20W güç dağıtım kapasitesi ile güç kontrolü ve anahtarlama uygulamaları için ideal bir bileşendir.

MJ2955/2N2955 serisi transistörlerin modern SMD versiyonu olan bu elektronik komponent, kompakt paketi sayesinde PCB üzerinde daha az yer kaplarken, geniş metal tab'ı ile etkili ısı yayılımı sağlar ve yüksek güç gerektiren devreler için uygun bir çözüm sunar.

Lineer regülatörler, anahtarlama devreleri ve çeşitli güç kontrolü uygulamaları için uygun olan MJD2955, NPN karşılığı olan MJD3055 ile tamamlayıcı çift oluşturarak, güvenilir bir transistör çözümü sunar ve endüstriyel standartlarda üretilmiş dayanıklı bir güç komponentidir.

Teknik Özellikler

MJD2955 Transistör PNP SMD TO-252'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: ON Semiconductor / STMicroelectronics / Fairchild
• Transistör Tipi: PNP Silikon Güç Transistörü
• Paket / Kılıf: TO-252 (DPAK) SMD
• Kollektör-Emitör Voltajı (V_CEO): -60V
• Kollektör-Baz Voltajı (V_CBO): -80V
• Emitör-Baz Voltajı (V_EBO): -7V
• Sürekli Kollektör Akımı (I_C): -4A
• Pik Kollektör Akımı (I_CM): -8A (puls)
• Kollektör Disipasyonu (P_C): 20W (25°C'de, uygun ısı emici ile)
• DC Akım Kazancı (h_FE): 20-70 (I_C=-4A, V_CE=-4V)
• Kollektör-Emitör Doyum Voltajı (V_CE(sat)): -1.1V (tipik, I_C=-4A)
• Baz-Emitör Voltajı (V_BE): -1.5V (tipik, I_C=-4A)
• Çalışma Sıcaklık Aralığı: -65°C ile +150°C arası
• Maksimum Jonksiyon Sıcaklığı (T_j): 150°C
• Termal Direnç (Junction to Case): 6.25°C/W
• Termal Direnç (Junction to Ambient): 62.5°C/W
• Transiyon Frekansı (f_T): 3MHz (tipik)
• Giriş Kapasitansı (C_ib): 300pF (tipik)
• Çıkış Kapasitansı (C_ob): 100pF (tipik)
• Depolama Zamanı (t_s): 1.3μs (tipik)
• Düşme Zamanı (t_f): 0.6μs (tipik)
• Pin Yapılandırması: 1-Gate (Baz), 2-Collector (Kolektör), 3-Emitter (Emitör)
• Montaj Şekli: Yüzey Montaj (SMD/SMT)
• Paket Boyutları: 6.6mm x 9.9mm x 2.3mm (yaklaşık)
• Tab Bağlantısı: Kolektör ile bağlantılı (ısı dağıtımı için)
• Güç Dağılımı (Tab Lehimli, PCB Üzerinde): 2W
• Ağırlık: 0.3g (yaklaşık)
• RoHS Uyumluluğu: Evet
• Alternatif Kod: MJ2955/2N2955'in SMD versiyonu

Kullanım Alanları

MJD2955 Transistör PNP SMD TO-252'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Güç Elektroniği Uygulamaları

• Lineer güç regülatörleri
• DC motor sürücüleri
• Yüksek akımlı anahtarlama devreleri
• Güç amplifikatörleri
• Batarya şarj kontrol devreleri

Endüstriyel Kontrol Sistemleri

• Solenoid sürücüleri
• Röle kontrol devreleri
• Yüksek akımlı sensör arayüzleri
• Akım korumalı anahtar devreleri
• Endüstriyel otomasyon kontrolleri

Tamamlayıcı Push-Pull Devreleri

• Sınıf AB amplifikatörler
• H-köprü motor sürücüleri
• Güç invertörleri
• Çift yönlü akım kontrol devreleri
• Yüksek güçlü ses amplifikatörleri

Avantajlar ve Özellikler

MJD2955 Transistör PNP SMD TO-252'nin sağladığı avantajlar ve çözümler.

• Kompakt TO-252 Paketi: PCB alanından tasarruf sağlayan SMD tasarım
• Yüksek Güç Dağıtımı: 20W güç kapasitesi (uygun ısı emici ile)
• Geniş Metal Tab: Etkili ısı dağıtımı sağlayan kolektör bağlantılı metal yüzey
• Yüksek Akım Kapasitesi: 4A sürekli, 8A pik akım kapasitesi
• Düşük Termal Direnç: 6.25°C/W (junction to case) ile verimli soğutma
• Endüstriyel Standart: MJ2955'in modern SMD versiyonu
• Tamamlayıcı Çift Uyumluluğu: MJD3055 (NPN) ile push-pull devreleri için ideal
• Geniş Çalışma Sıcaklık Aralığı: -65°C ile +150°C arası güvenilir çalışma
• Yüksek Güvenilirlik: Endüstriyel kalite standartlarında üretim
• Düşük Doyum Voltajı: Verimli güç kontrolü için düşük VCE(sat) değeri

Uygulama ve Devre Tasarımı

MJD2955 Transistör PNP SMD TO-252 ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.

Lineer Voltaj Regülatörü:

• Baz Kontrol: Zener diyot veya referans IC ile
• Emitör Bağlantısı: Pozitif besleme voltajına
• Kolektör Bağlantısı: Çıkış voltajı
• Akım Sınırlama: Baz-emitör yoluna seri direnç
• Termal Koruma: PCB üzerinde geniş bakır alan veya harici soğutucu

DC Motor Sürücüsü:

• Sürüş Devresi: Mikrodenetleyici veya lojik çıkışından
• Baz Direnci: 1kΩ - 10kΩ (akım sınırlama için)
• Koruma Diyodu: Ters EMK için flyback diyot
• Emitör Bağlantısı: Güç kaynağı pozitif terminali
• Motor Bağlantısı: Kollektör ile GND arasına

Push-Pull Çıkış Katı:

• Üst Sürücü: MJD2955 (PNP)
• Alt Sürücü: MJD3055 (NPN)
• Çapraz İletim Koruması: Ölü zaman (dead time) kontrol devresi
• Sürüş Dirençleri: Her transistörün bazına 100Ω-1kΩ
• Çıkış Bağlantısı: Her iki transistörün kolektör/emitör kavşağı

Sorun Giderme ve İpuçları

MJD2955 Transistör PNP SMD TO-252 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Uygun soğutucu ekleyin veya PCB bakır alanını genişletin.
• Yetersiz Akım: Baz akımını artırın, baz direncini düşürün.
• PNP Kutuplanma Hatası: Doğru PNP kutuplamasını kontrol edin, emitör (+) olmalı.
• Kararsız Çalışma: Baz hattında bypass kapasitörü ve/veya geri besleme ekleyin.
• SMD Lehimleme Zorluğu: Geniş tab için yeterli ısı ve lehim pastası kullanın.

PCB Tasarım İpuçları

• Kolektör tab'ı için en az 100mm² bakır alan bırakın
• Metal tab altında termal via'lar kullanarak ısı dağılımını artırın
• Yüksek akım yolları için kalın PCB izleri (min. 2mm) kullanın
• Diğer sıcaklığa duyarlı bileşenlerden uzağa yerleştirin
• Çift taraflı PCB kullanıyorsanız, arka tarafta da soğutma alanı oluşturun
• Tab için yeterli lehim maskesi açıklığı bırakın

Paket İçeriği

• MJD2955 Transistör PNP SMD TO-252
