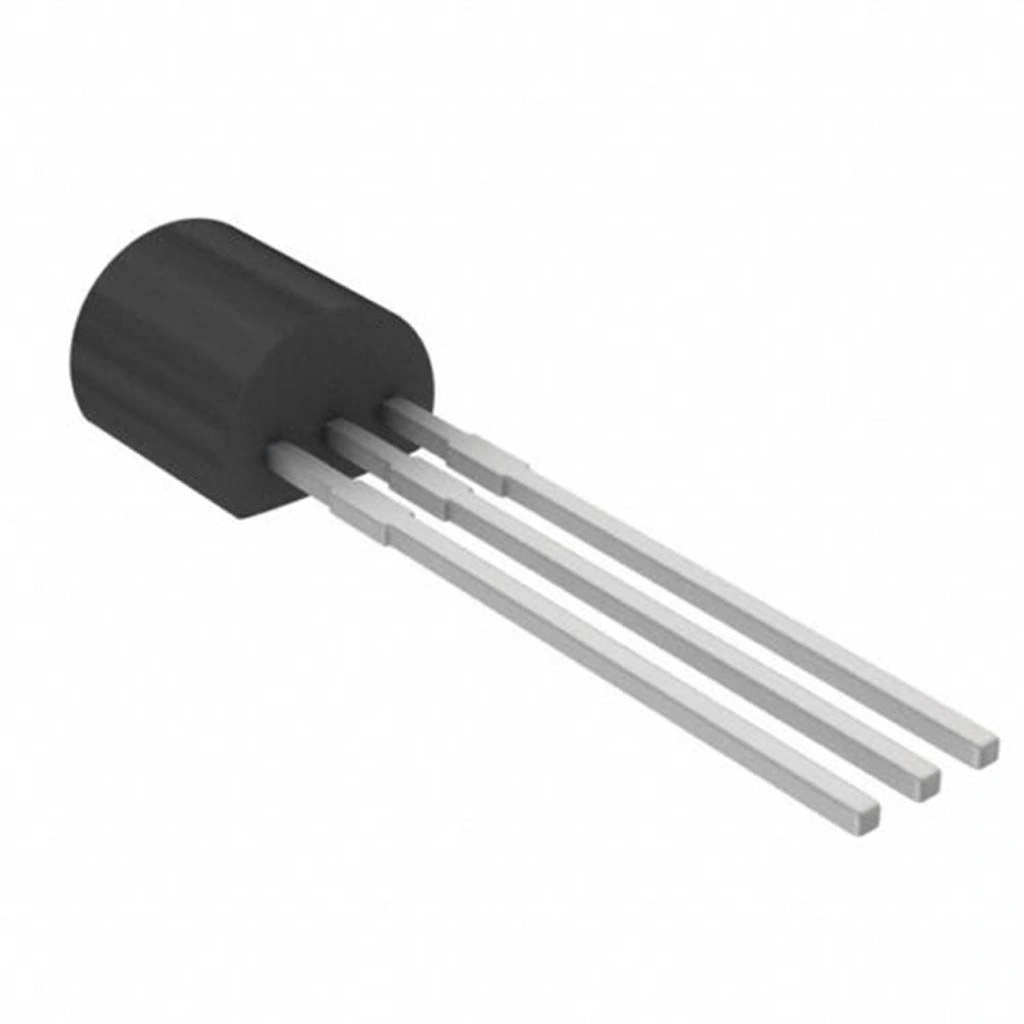

MCR100-8 SCR Tristör 0.8A 600V To-92

MCR100-8 SCR Tristör 0.8A 600V TO-92

MCR100-8 SCR Tristör, 0.8A sürekli akım ve 600V tepe voltaj değerlerine sahip, hassas tetikleme özellikli bir silikon kontrollü doğrultucudur. TO-92 paketinde sunulan bu kompakt yarı iletken, düşük güçlü anahtarlama uygulamaları için tasarlanmıştır.

Düşük tetikleme akımı gereksinimiyle dikkat çeken bu elektronik komponent, boyutunun küçüklüğü ve verimli anahtarlama yeteneği sayesinde aydınlatma kontrolü, basit motor kontrol devreleri ve zamanlayıcı uygulamaları için ideal bir seçimdir.

On-Semiconductor (eski Motorola) tarafından üretilen MCR100-8 tristör, TO-92 transistör paketinde olması sayesinde PCB'lerde az yer kaplar ve standart devre tasarımlarına kolayca entegre edilebilir.

Teknik Özellikler

MCR100-8 SCR Tristör 0.8A 600V TO-92'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Komponent Tipi: SCR (Silicon Controlled Rectifier) Tristör
• Model: MCR100-8
• Üretici: ON Semiconductor (eski Motorola)
• Maksimum Sürekli Akım (IT(RMS)): 0.8A
• Maksimum Tekrarlı Tepe Voltajı (VDRM/VRRM): 600V)
• Paket/Kılıf: TO-92
• Pin Sayısı: 3 pin
• Tetikleme Akımı (IGT): Tipik 200µA, Maksimum 500µA @ 25°C
• Tutma Akımı (IH): Tipik 5mA, Maksimum 10mA
• Maksimum Gate Voltajı (VGM): 10V
• Maksimum Gate Akımı (IGM): 0.2A
• ON-State Voltajı (VT): Tipik 1.2V @ IT=0.8A
• Açılma Zamanı (tgt): Tipik 1.5µs
• Kritik Yükselme Oranı (dV/dt): Tipik 20V/µs @ 125°C
• Kritik Akım Yükselme Oranı (di/dt): 20A/µs
• Maksimum Junction Sıcaklığı (Tj): 125°C
• Çalışma Sıcaklık Aralığı: -40°C ila +125°C
• Termal Direnç (Junction-to-Ambient) (Rth(j-a)): 100°C/W
• Terminal Konfigürasyonu: 1-Anot, 2-Gate, 3-Katot
• Montaj Tipi: Through-Hole
• RoHS Uyumluluğu: Evet
• Boyutlar (yaklaşık): 5.2mm x 4.2mm x 3.5mm
• Ağırlık (yaklaşık): 0.3g

Kullanım Alanları

MCR100-8 SCR Tristör 0.8A 600V TO-92'nin kullanılabileceği çeşitli alanlar ve uygulamalar.

Aydınlatma Kontrolü

• LED dimmer devreleri
• Aydınlatma parlaklık ayarı
• Işık efektleri
• Flaşör devreleri
• Dekoratif aydınlatma sistemleri

Düşük Güçlü Uygulamalar

• Hassas tetikleme devreleri
• Küçük motor kontrolü
• Mini pompa kontrolü
• Elektronik oyuncaklar
• Zamanlayıcı devreler

Kontrol ve Koruma Sistemleri

• Aşırı voltaj koruma
• Darbe ateşleme devreleri
• Sensör tetikleme sistemleri
• Akü şarj kontrolü
• Basit alarm sistemleri

Avantajlar ve Özellikler

MCR100-8 SCR Tristör 0.8A 600V TO-92'nin sağladığı avantajlar ve çözümler.

• Düşük Tetikleme Akımı: Sadece 200µA tipik tetikleme akımı
• Kompakt Boyut: TO-92 paketi ile PCB'de minimum alan kullanımı
• Yüksek Voltaj Dayanımı: 600V tepe voltaj ile zorlu uygulamalara uygunluk
• Kolay Montaj: Standart transistör paketi ile tanıdık yerleşim
• Hassas Kontrol: Düşük tutma akımı (5mA) ile küçük yük kontrolü
• Güvenilir Performans: Endüstriyel standartlarda üretim kalitesi
• Geniş Çalışma Sıcaklığı: -40°C ila +125°C aralığında güvenilir operasyon
• Düşük Maliyet: Ekonomik çözüm ile proje bütçesinde tasarruf
• Çevre Dostu: RoHS uyumlu üretim
• Yaygın Erişilebilirlik: Standart bir komponent olarak kolay temin

Devre Tasarımı ve Uygulama Rehberi

MCR100-8 SCR Tristör 0.8A 600V TO-92 kullanımı için devre tasarım ipuçları ve uygulama önerileri.

Temel Devre Tasarım İpuçları:

• Gate Koruması: 470Ω-1kΩ seri direnç ile gate akımını sınırlayın
• Gürültü Koruması: Gate-katot arasına 10kΩ direnç ekleyin
• Snubber Devresi: dV/dt koruması için anot-katot arası RC devresi
• Soğutma: TO-92 paketi için PCB bakır alanı ile pasif soğutma sağlayın
• Pin Yerleşimi: 1-Anot, 2-Gate, 3-Katot sıralamasına dikkat edin

Örnek Uygulama Devreleri:

• Basit LED Dimmer: RC zamanlama devresi ile faz kontrolü
• Tetiklenebilir Darbe Üreteci: UJT ve tristör ile zamanlayıcı
• Işık Anahtarı: LDR ile tetiklenen otomatik aydınlatma kontrolü
• Dokunmatik Anahtar: Yüksek empedanslı gate tetiklemesi
• Aşırı Voltaj Koruması: Zener-tristör kombinasyonu ile koruma devresi

Sorun Giderme ve İpuçları

MCR100-8 SCR Tristör 0.8A 600V TO-92 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Tetikleme Sorunu: Gate akımının yeterli olduğundan emin olun.
• İstenmeyen Tetikleme: Gate-katot arası pull-down direnci ekleyin.
• Kapanmama Sorunu: AC devrelerde sıfır geçiş kontrol edin.
• Aşırı Isınma: Akım değerinin sınırları içinde olduğunu doğrulayın.
• Tutma Akımı İssues: Yük akımının tutma akımından büyük olduğunu kontrol edin.

Uygulama İpuçları

• TO-92 paketinde ısı dağılımı için PCB üzerinde geniş bakır yüzey kullanın
• Tetikleme devresinde gürültü önlemek için kısa kablolama yapın
• Endüktif yüklerle kullanırken mutlaka snubber devresi ekleyin
• DC yüklerde kapatma için ek komütasyon devresi tasarlayın
• Kritik uygulamalarda tristörün karakteristik eğrilerini kontrol edin
• Yüksek frekanslı uygulamalardan kaçının, SCR yavaş kapanma gösterebilir

Paket İçeriği

• MCR100-8 SCR Tristör 0.8A 600V TO-92
