MCP4725 I2C Haberleşmeli DAC Breakout Modülü
MCP4725 I2C Haberleşmeli DAC Breakout Modülü, dijital sinyalleri analog voltaja dönüştürmek için tasarlanmış yüksek hassasiyetli bir dijital-analog dönüştürücü (DAC) modülüdür. 12-bit çözünürlük sunan bu modül, I2C arayüzü üzerinden kolay programlama imkanı sağlar.
Dahili EEPROM belleği sayesinde son ayarlarını saklayabilen MCP4725, Arduino ve diğer mikrodenetleyicilerle basit bir şekilde entegre edilerek, voltaj kontrol uygulamaları, sinyal üretimi ve hassas ayar gerektiren projelerde kullanılabilir.
Kompakt tasarımı ve kullanım kolaylığı ile elektronik modüller arasında öne çıkan bu DAC modülü, laboratuvar cihazları, müzik sentezleyicileri ve motor kontrol sistemleri gibi analog çıkış gerektiren çeşitli projelerde tercih edilmektedir.
Teknik Özellikler
MCP4725 I2C Haberleşmeli DAC Breakout Modülü'nün detaylı teknik özellikleri aşağıda listelenmiştir.
- Entegre Çip: MCP4725
- Çözünürlük: 12-bit (4.096 adım)
- Çalışma Gerilimi: 2.7V - 5.5V DC
- Çıkış Voltaj Aralığı: 0V - VDD (besleme voltajı)
- Haberleşme Protokolü: I2C (TWI)
- I2C Adresi: 0x60 (varsayılan, A0-A2 pinleri ile değiştirilebilir)
- I2C Frekansı: 100 kHz (standart mod), 400 kHz (hızlı mod)
- Çıkış Akımı: Maksimum 25mA
- Referans Voltajı: VDD (dahili)
- EEPROM: Dahili, güç kesintisinde ayarları saklama
- Çıkış Stabilizasyonu: Dahili Rail-to-Rail Op-Amp
- Çıkış Empedansı: Tipik 1 Ohm
- Doğrusal Olmama Hatası: ±2.5 LSB
- Çalışma Sıcaklığı: -40°C ile +125°C arası

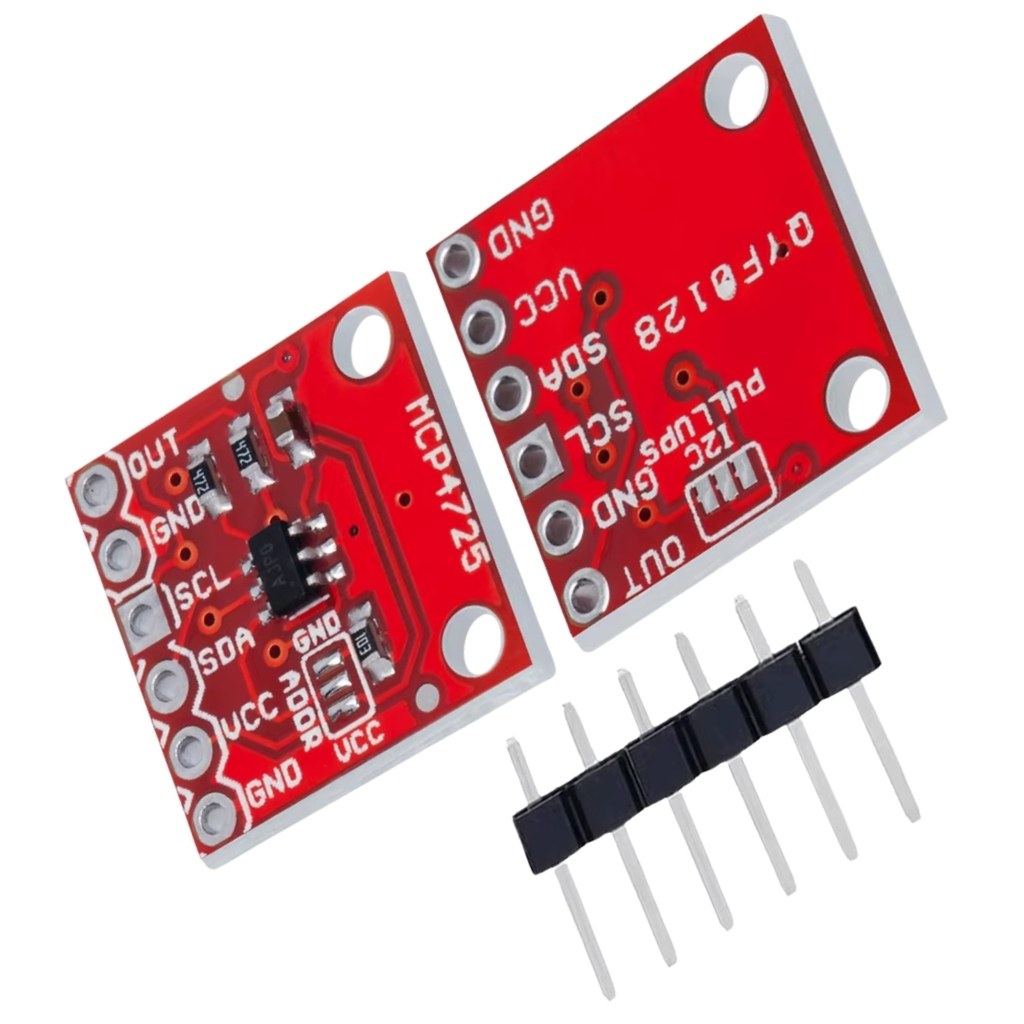

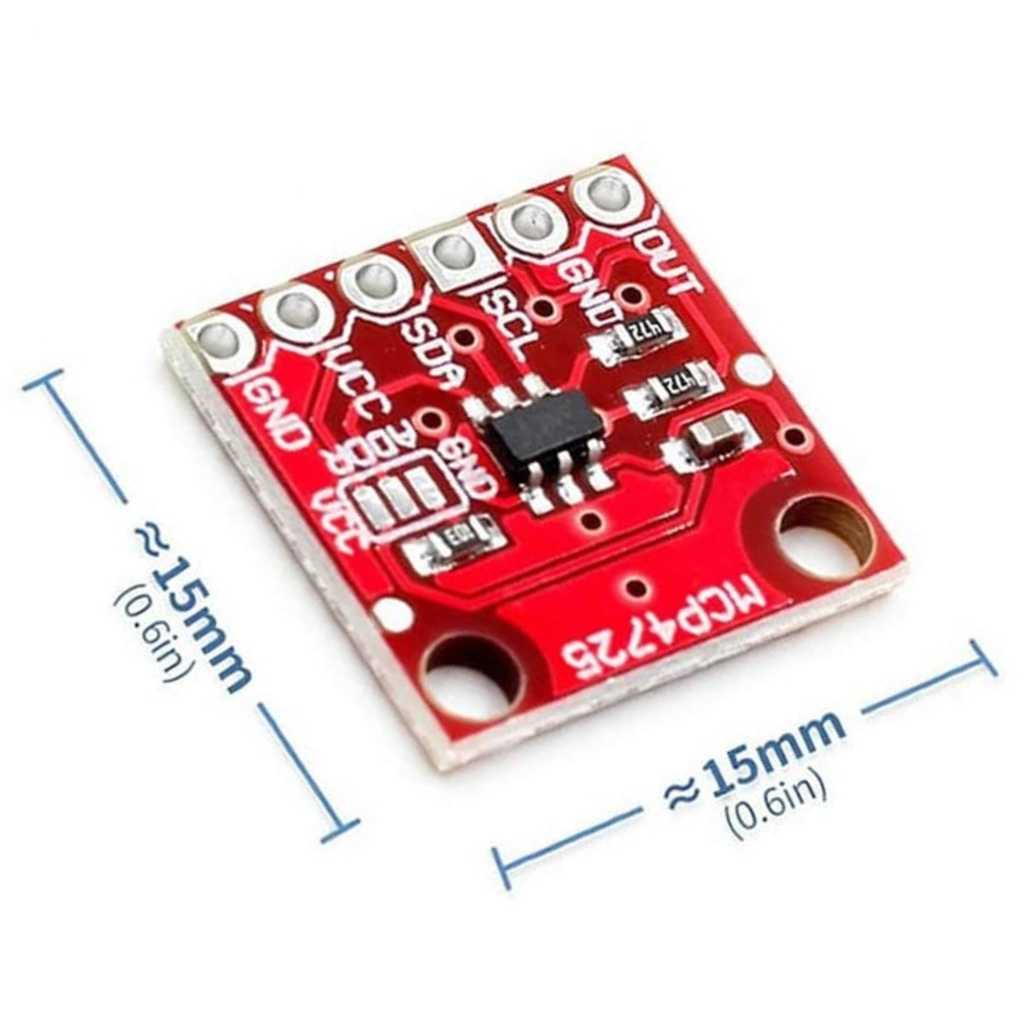

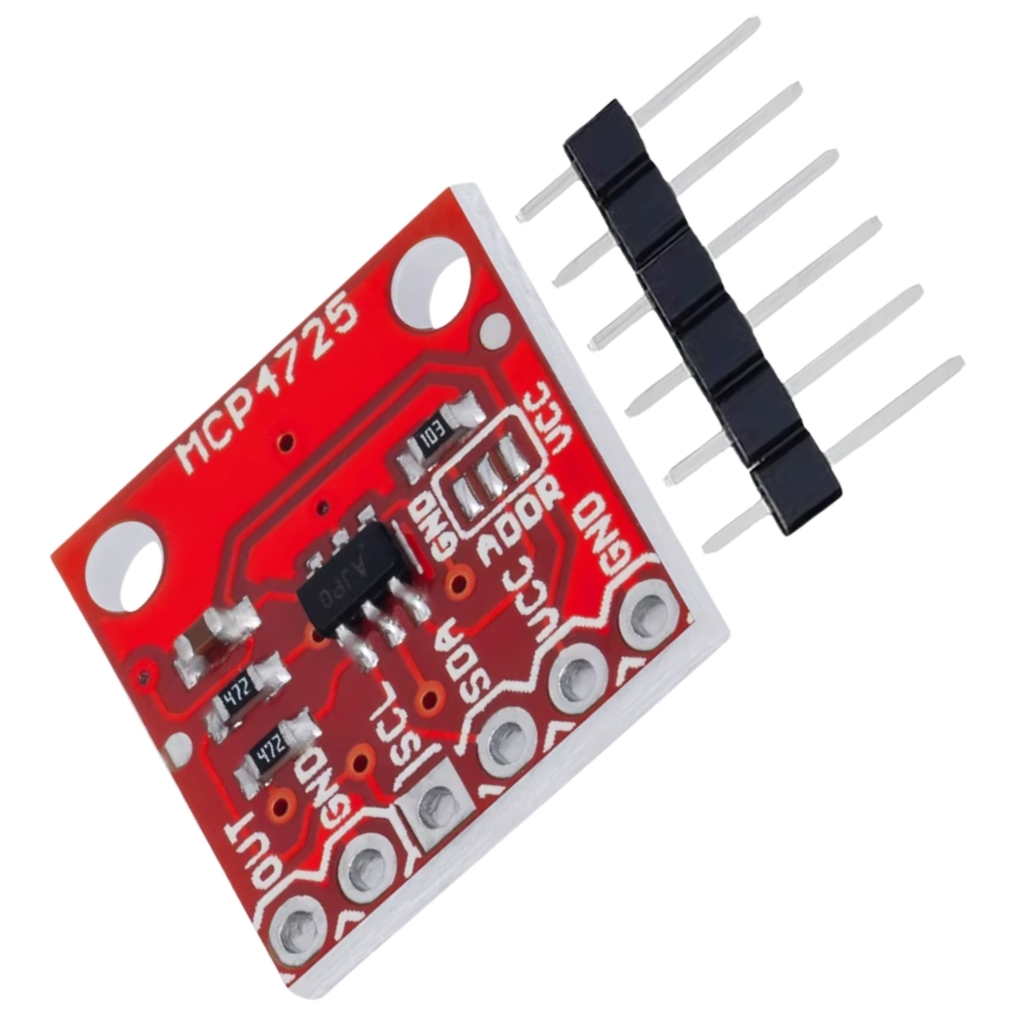

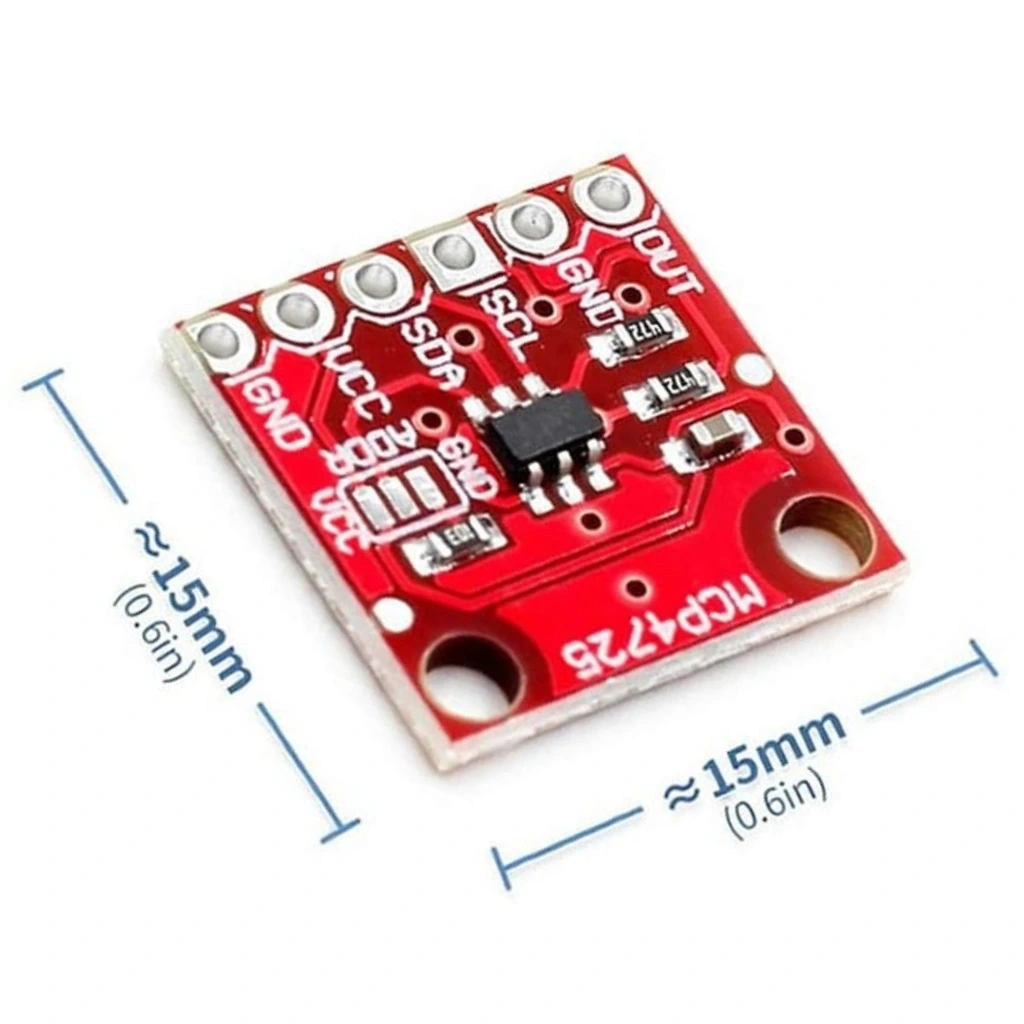

- Boyutlar: 15mm x 13mm x 2mm
- Montaj Delikleri: 2 adet, 2mm çapında

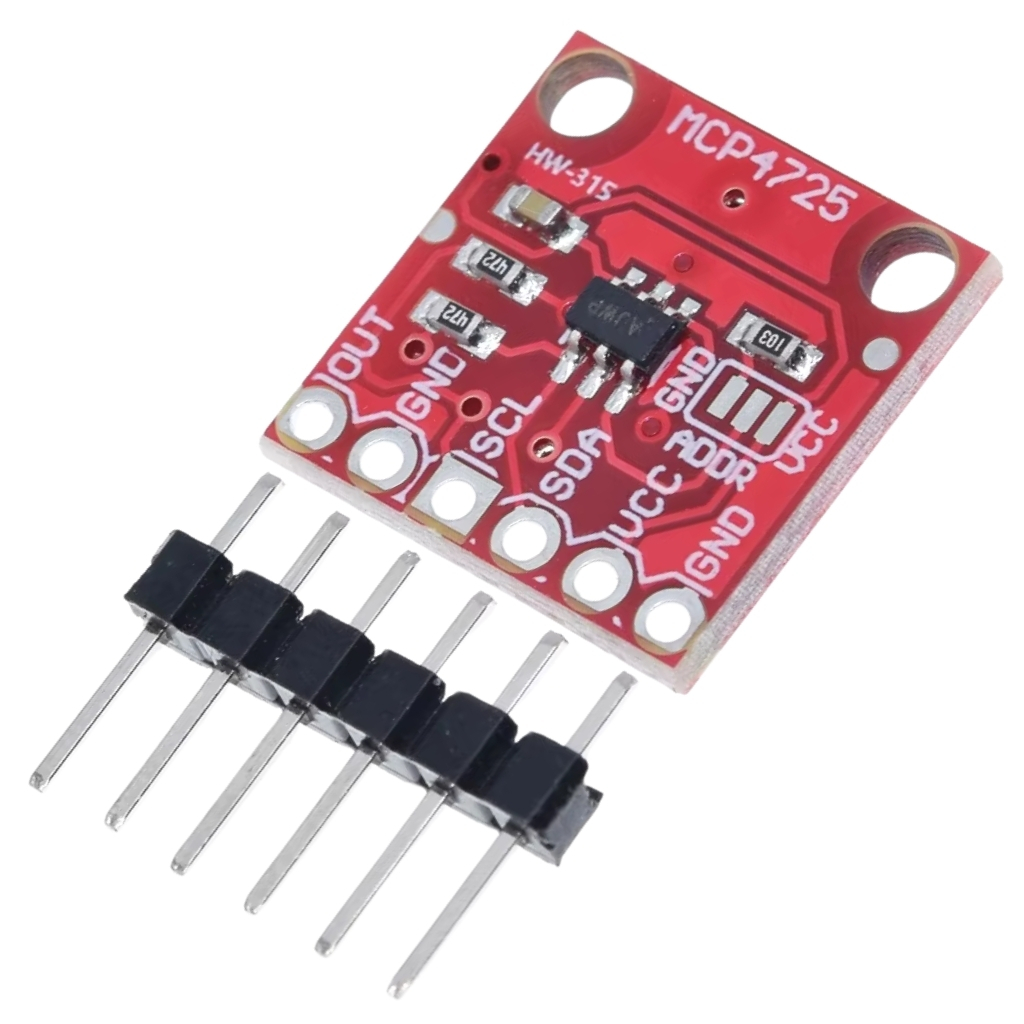

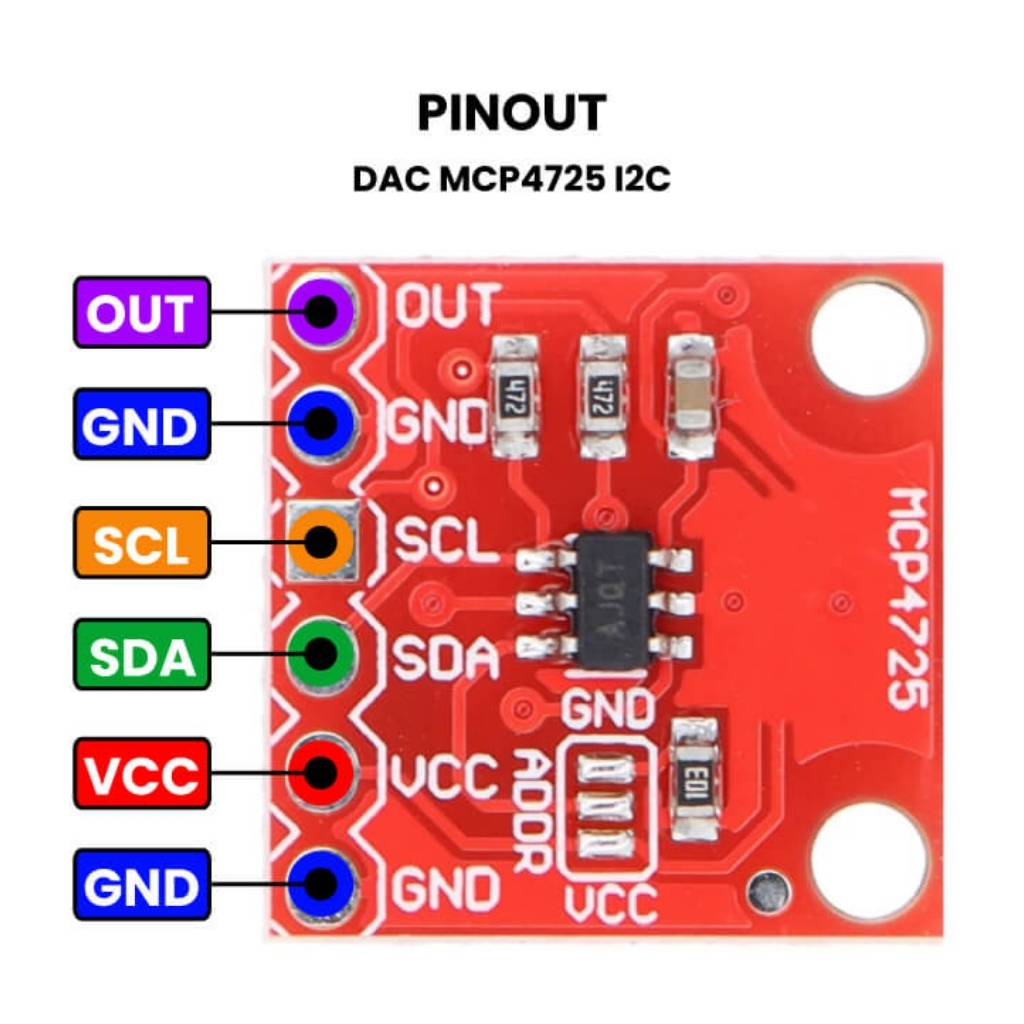

- Pin Bağlantıları: VCC, GND, SDA, SCL, VOUT, A0
- Pin Aralığı: 2.54mm (standart breadboard uyumlu)
- Güç Tüketimi: 0.3mA aktif modda, 1µA uyku modunda
- RoHS Uyumluluğu: Evet
Kullanım Alanları
MCP4725 I2C Haberleşmeli DAC Breakout Modülü'nün kullanılabileceği çeşitli alanlar ve proje örnekleri.
Sinyal ve Dalga Üretimi
- Fonksiyon jeneratörleri
- Ses sentezleyicileri
- Waveform oluşturma
- Test sinyalleri üretimi
- PWM alternatifi analog çıkış
Hassas Kontrol Sistemleri
- Motor hız kontrolü
- LED parlaklık ayarı
- Servo pozisyonlama
- Elektronik potansiyometre
- Otomatik kontrol sistemleri
Enstrümantasyon ve Ölçüm
- Programlanabilir güç kaynakları
- Sensör kalibrasyonu
- Veri toplayıcılar
- Analog referans voltajı üretimi
- Endüstriyel proses kontrolü
Avantajlar ve Özellikler
MCP4725 I2C Haberleşmeli DAC Breakout Modülü'nün sağladığı avantajlar ve çözümler.
- Yüksek Çözünürlük: 12-bit ile 4096 farklı voltaj seviyesi
- Kolay Entegrasyon: I2C arayüzü ile sadece 2 pin kullanımı
- EEPROM Hafıza: Güç kesilse bile ayarları koruma
- Hızlı Tepki Süresi: 6µs altında yerleşme zamanı
- Geniş Voltaj Aralığı: 2.7V-5.5V çalışma gerilimi esnekliği
- Düşük Güç Tüketimi: Batarya ile çalışan uygulamalar için ideal
- Kompakt Tasarım: Minimal boyut ile az yer kaplama
- Programlama Kolaylığı: Hazır kütüphaneler ile hızlı geliştirme
- Çok Yönlü Kullanım: Çeşitli projeler için uyarlanabilir yapı
- Stabil Çıkış: Rail-to-rail operasyonel amplifikatör ile kararlı voltaj
Bağlantı ve Programlama
MCP4725 I2C Haberleşmeli DAC Breakout Modülü'nün bağlantısı ve programlanması hakkında bilgiler.
İpucu: Analog çıkışı yükünüze doğrudan bağlamak yerine, buffer op-amp kullanarak izolasyon sağlayın.

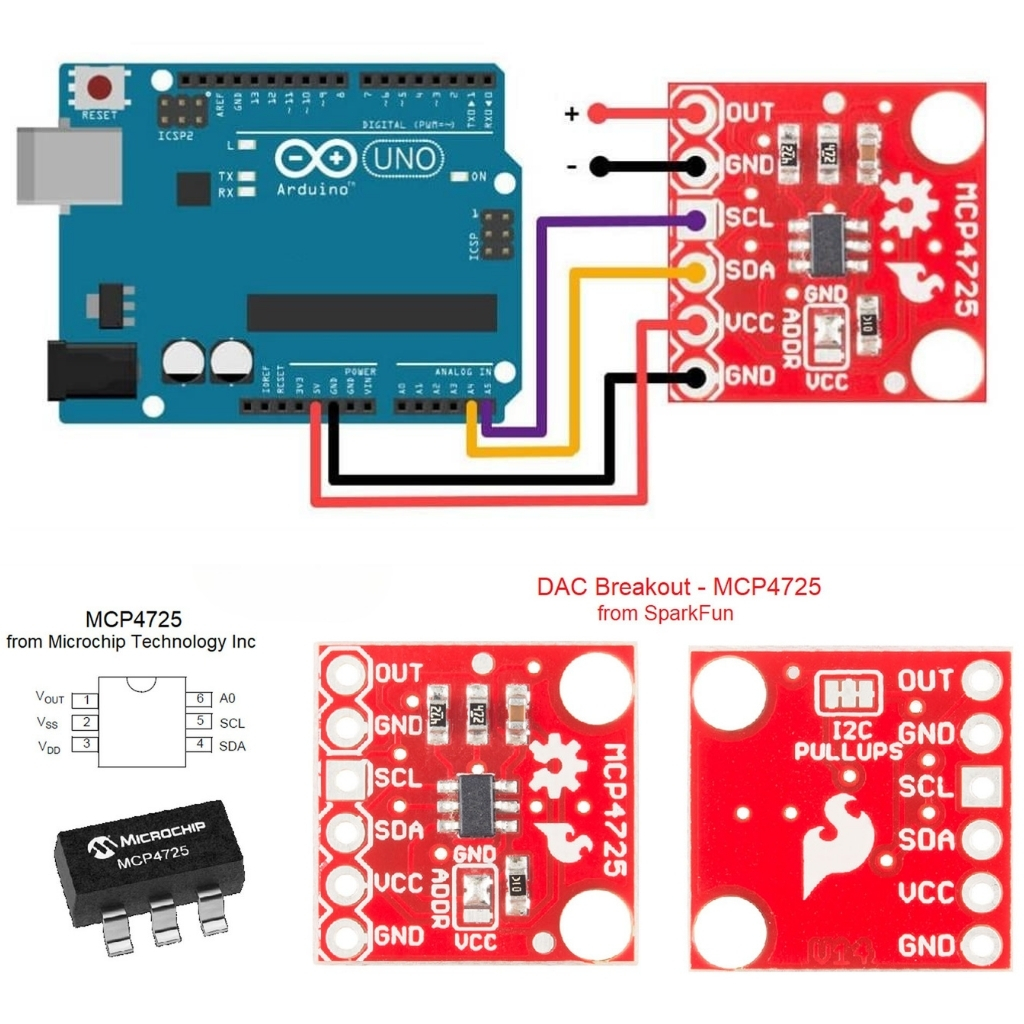

Arduino ile MCP4725 bağlantısı:
- VCC: Arduino'nun 5V veya 3.3V pinine bağlanır
- GND: Arduino'nun GND pinine bağlanır
- SDA: Arduino Uno/Nano'da A4, Mega'da 20 pinine bağlanır
- SCL: Arduino Uno/Nano'da A5, Mega'da 21 pinine bağlanır
- VOUT: Analog çıkış, kontrol edilecek cihaza bağlanır
- A0: I2C adresini değiştirmek için kullanılır (opsiyonel)
- Adres Seçimi: Birden fazla modül için A0 pinini VCC veya GND'ye bağlayın
- Çıkış Koruması: Ağır yükler için buffer devre kullanılmalıdır
Sorun Giderme ve İpuçları
MCP4725 I2C Haberleşmeli DAC Breakout Modülü kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- I2C Haberleşme Hatası: Bağlantıları ve adresi kontrol edin
- Kararsız Çıkış: Güç kaynağının stabil olduğundan emin olun
- Çıkış Voltajı Düşük: Besleme voltajını kontrol edin
- EEPROM Yazma Hatası: Yazma komutu formatını doğrulayın
- Yük Kapasitesi Sorunu: Çıkış akımı limitini aşmayın (25mA)
Verimli Kullanım İpuçları
- Uzun I2C hatları için pull-up dirençleri kullanın
- Hassas uygulamalarda referans voltajı olarak regüle edilmiş kaynak seçin
- Analog çıkışı filtrelemek için küçük kapasitör ekleyin
- Sinyal üretiminde lookup tabloları ile performansı artırın
- Güç tasarrufu için uyku modunu etkinleştirin
- Birden fazla MCP4725 kullanarak çok kanallı DAC sistemi oluşturun
Paket İçeriği
İlgili Ürün Kategorilerimiz
Arduino geliştirme kartları ve aksesuarları ile projelerinizi hayata geçirin.
Ürünleri İncele →
Çeşitli elektronik modüller ile projelerinize işlevsellik kazandırın.
Ürünleri İncele →
Elektronik komponentler ve geliştirme platformları için online mağazamızı ziyaret edin.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve dönüştürücü modülleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
DAC (Dijital-Analog Dönüştürücü) nedir?
Dijital sayısal değerleri analog voltaj seviyelerine dönüştüren elektronik devredir. 0-4095 gibi sayısal değerleri 0V-5V gibi voltaj değerlerine çevirir.
MCP4725 modülünde 12-bit çözünürlük ne anlama gelir?
4096 farklı voltaj seviyesi (2^12) üretebileceği anlamına gelir. 5V referans ile her adım yaklaşık 1.22mV değerindedir.
Bu modül ile Arduino'nun PWM çıkışı arasındaki fark nedir?
PWM dijital sinyali filtreleyerek simüle edilmiş analog çıkıştır. MCP4725 gerçek analog voltaj üretir ve daha yüksek çözünürlük sağlar.
Modülün EEPROM özelliği ne işe yarar?
Son ayarlanan çıkış değerini güç kesilse bile saklayabilir. Cihaz yeniden açıldığında aynı değer ile başlayabilir.
MCP4725 ile sinüs dalgası üretilebilir mi?
Evet, lookup tablosu kullanarak mikrodenetleyici üzerinden sinüs, üçgen, testere dişi gibi dalgalar üretilebilir.
Modülün üretebileceği maksimum frekans nedir?
I2C haberleşme hızına bağlı olarak yaklaşık 1kHz civarında dalga üretebilir. Basit sinyaller için yeterlidir.
Birden fazla MCP4725 modülü aynı I2C hatta bağlanabilir mi?
Evet, A0 pinini farklı değerlere ayarlayarak iki MCP4725 modülünü aynı I2C hattında kullanabilirsiniz.
Modülün çıkışına doğrudan LED bağlanabilir mi?
Uygun direnç ile bağlanabilir, ancak 25mA'den fazla akım çekilmemelidir. Yüksek güçlü LED'ler için transistör kullanılmalıdır.
