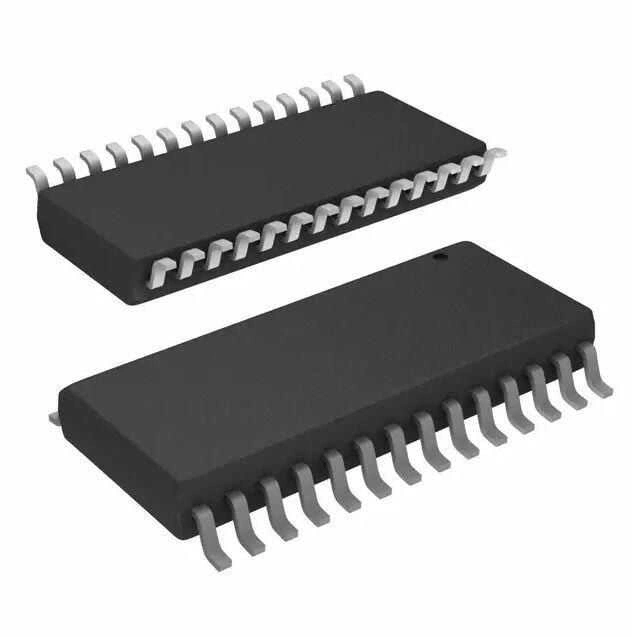

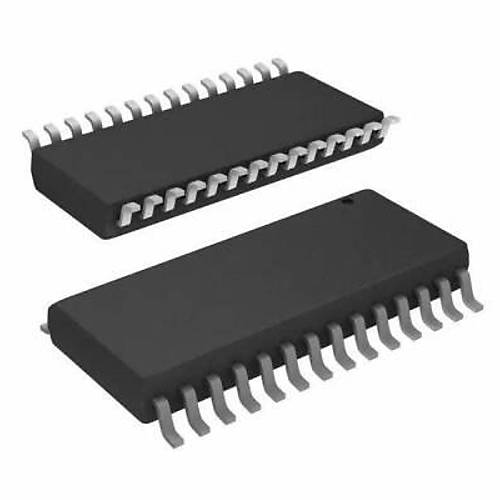

MCP23017-E/SO SOIC-28 I/O Çoklayıcı Entegresi

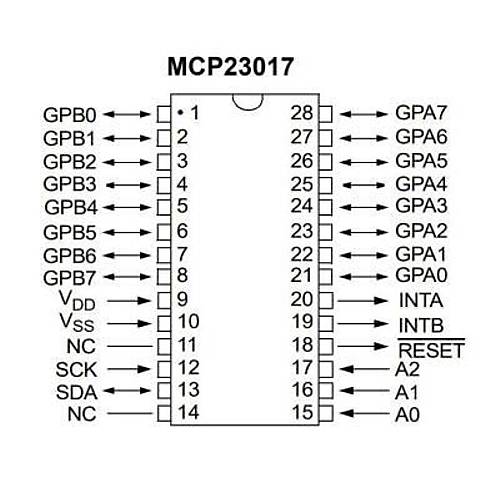

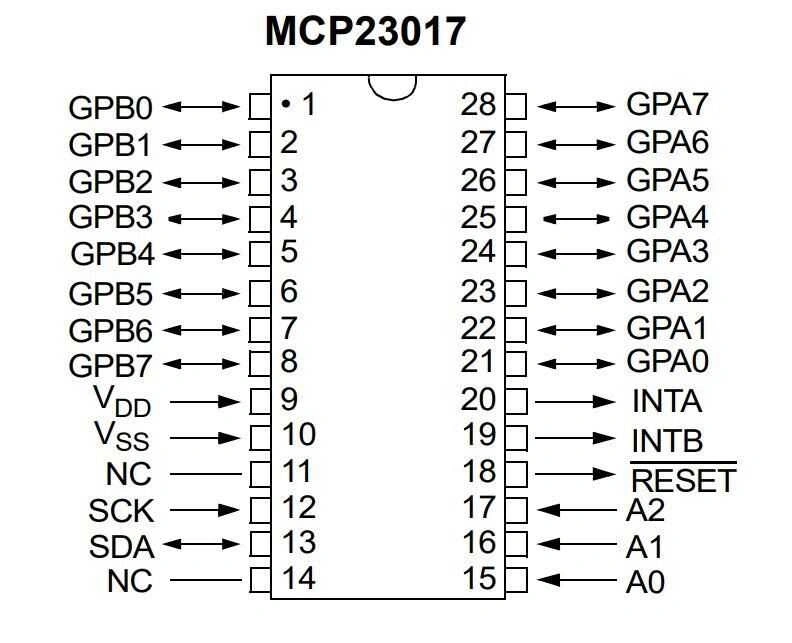

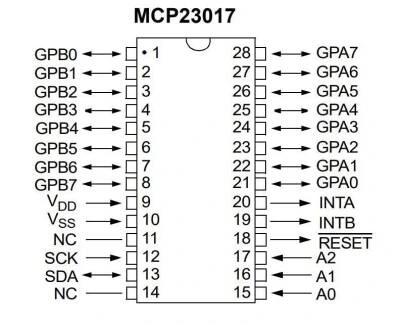

MCP23017-E/SO cihazı, I2C veri yolu veya SPI uygulamaları için 16 bit, genel amaçlı paralel G/Ç genişletmesi sağlar. Cihaz bir I2C arayüzüne sahiptir. MCP23017-E/SO, giriş, çıkış ve polarite seçimi için çoklu 8 bitlik konfigürasyon kayıtlarından oluşur. Sistem yöneticisi, G/Ç yapılandırma bitlerini (IODIRA/B) yazarak G/Ç\\\'leri giriş veya çıkış olarak etkinleştirebilir. Her giriş veya çıkış için veriler, karşılık gelen giriş veya çıkış kaydında tutulur. Giriş Port kaydının polaritesi, Polarite Ters Çevirme kaydı ile tersine çevrilebilir. Tüm kayıtlar sistem yöneticisi tarafından okunabilir. 16 bit G/Ç bağlantı noktası işlevsel olarak iki adet 8 bit bağlantı noktasından (PORTA ve PORTB) oluşur. MCP23017-E/SO, IOCON.BANK aracılığıyla 8 bit veya 16 bit modlarında çalışacak şekilde yapılandırılabilir.



MCP23017 Datasheet
