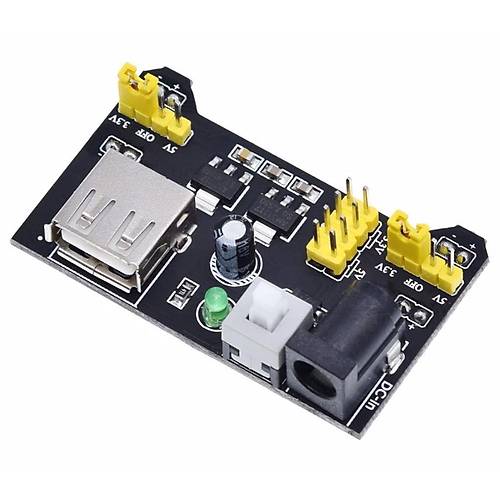

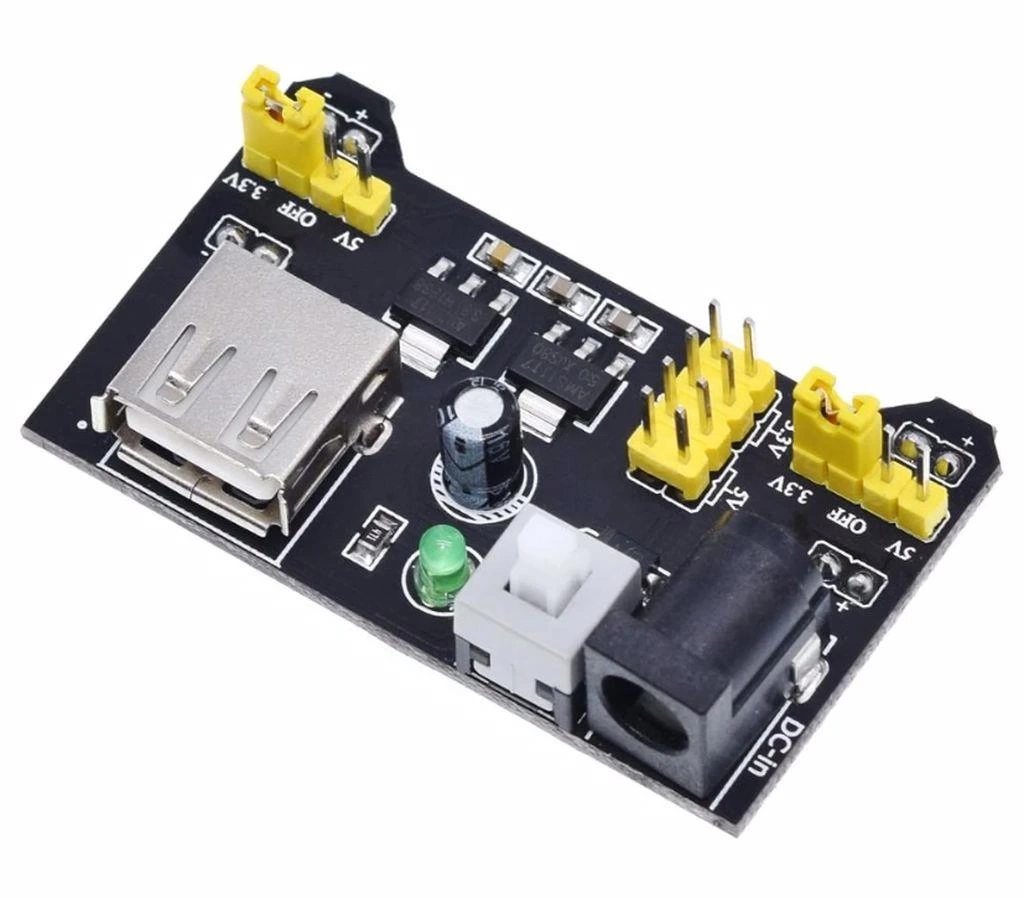

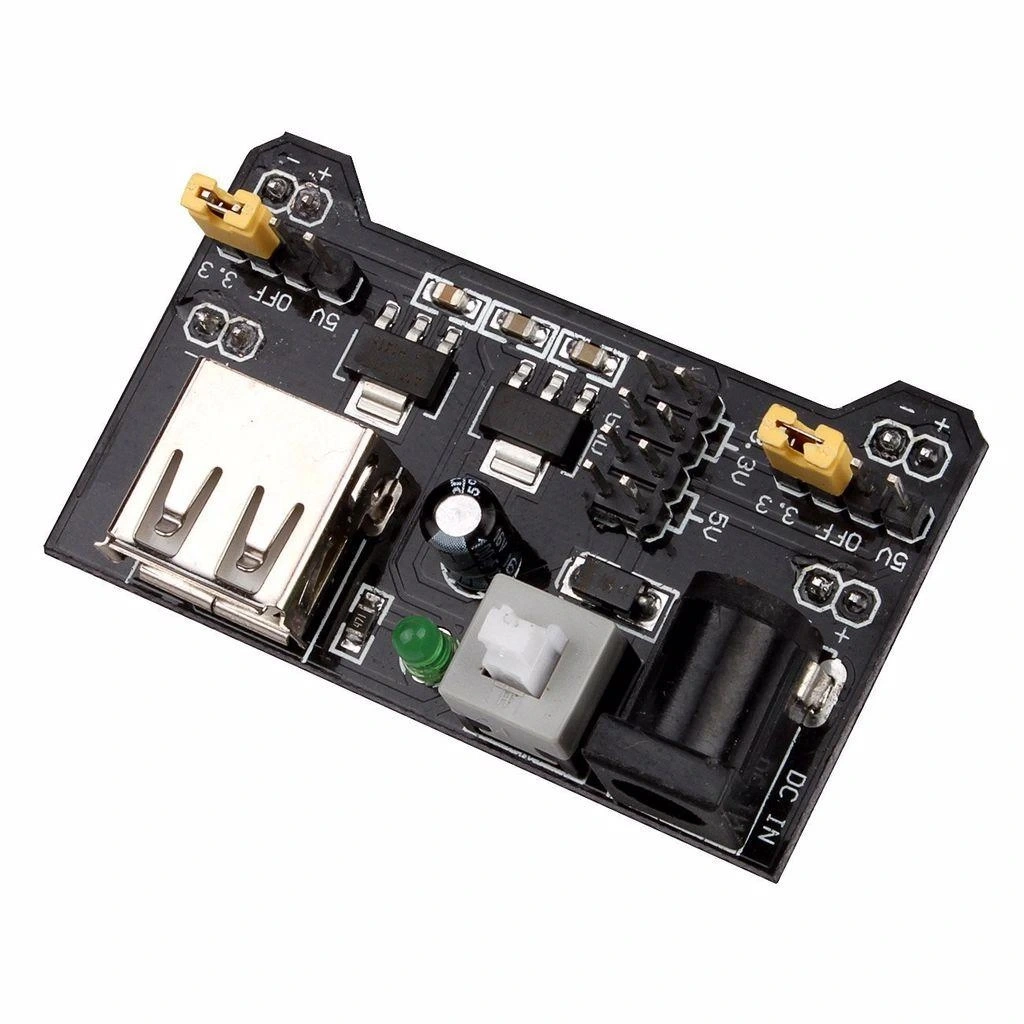

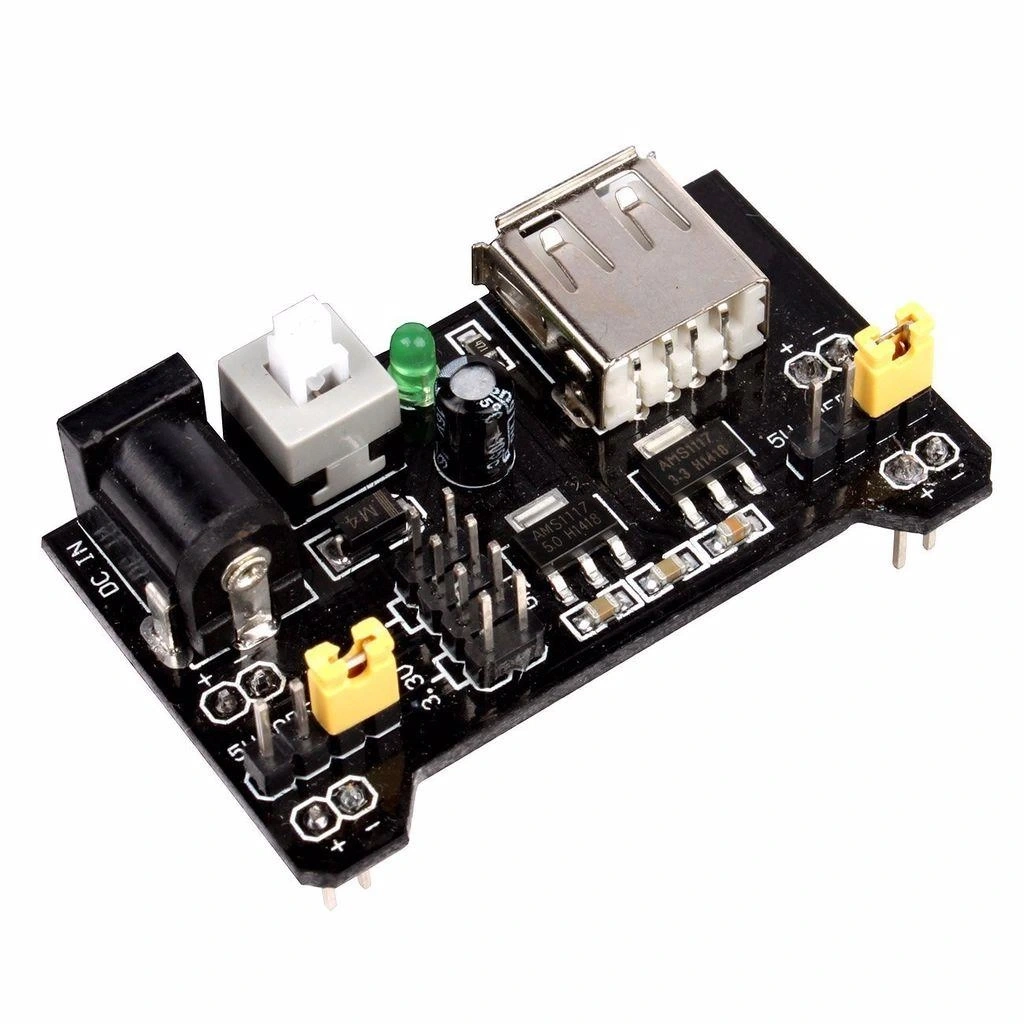

MB102 Breadboard Güç Kaynağı Modülü (3.3V - 5V)
MB102 Breadboard Güç Kaynağı Modülü, elektronik projeleriniz için iki farklı voltaj çıkışı (3.3V ve 5V) sağlayan kullanışlı bir güç adaptörüdür. Standart breadboard'lara tam uyumlu tasarımı sayesinde devrelerinize güvenilir ve stabil güç beslemesi yapar.
Bu modül, Arduino projeleri ve diğer mikrodenetleyici uygulamaları için ideal bir yardımcıdır. USB veya DC güç kaynağı ile çalışabilme esnekliği sayesinde hem masa başında hem de taşınabilir projelerde kullanım kolaylığı sağlar.
Plaket Breadboard kategorisinde bulunan bu güç kaynağı modülü, açma/kapama anahtarı, voltaj seçicisi ve breadboard güç raylarına doğrudan bağlantı özellikleriyle prototip geliştirme sürecinizi kolaylaştıran pratik bir elektronik bileşendir.
Teknik Özellikler
MB102 Breadboard Güç Kaynağı Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.
- Model: MB102.
- Çıkış Voltajları: 3.3V ve 5V DC
- Giriş Voltajı: 6.5V - 12V DC (önerilen: 7-9V DC),
- Giriş Kaynakları:
- DC güç jakı (5.5mm x 2.1mm, merkez pozitif)
- USB Mini B portu (5V)
- Maksimum Çıkış Akımı:
- 700mA (3.3V kanalı)
- 1A (5V kanalı - USB kullanıldığında 500mA ile sınırlı)
- Regülatör Entegreleri: AMS1117-3.3 ve AMS1117-5.0
- Kontrol Özellikleri:
- Açma/Kapama anahtarı
- 3.3V/5V voltaj seçim jumperleri
- Güç gösterge LED'i
- Breadboard Uyumluluğu: Standart 830 pin breadboard'lara direkt takılabilir

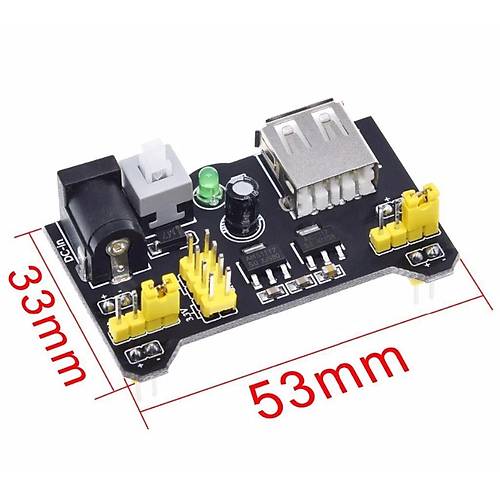

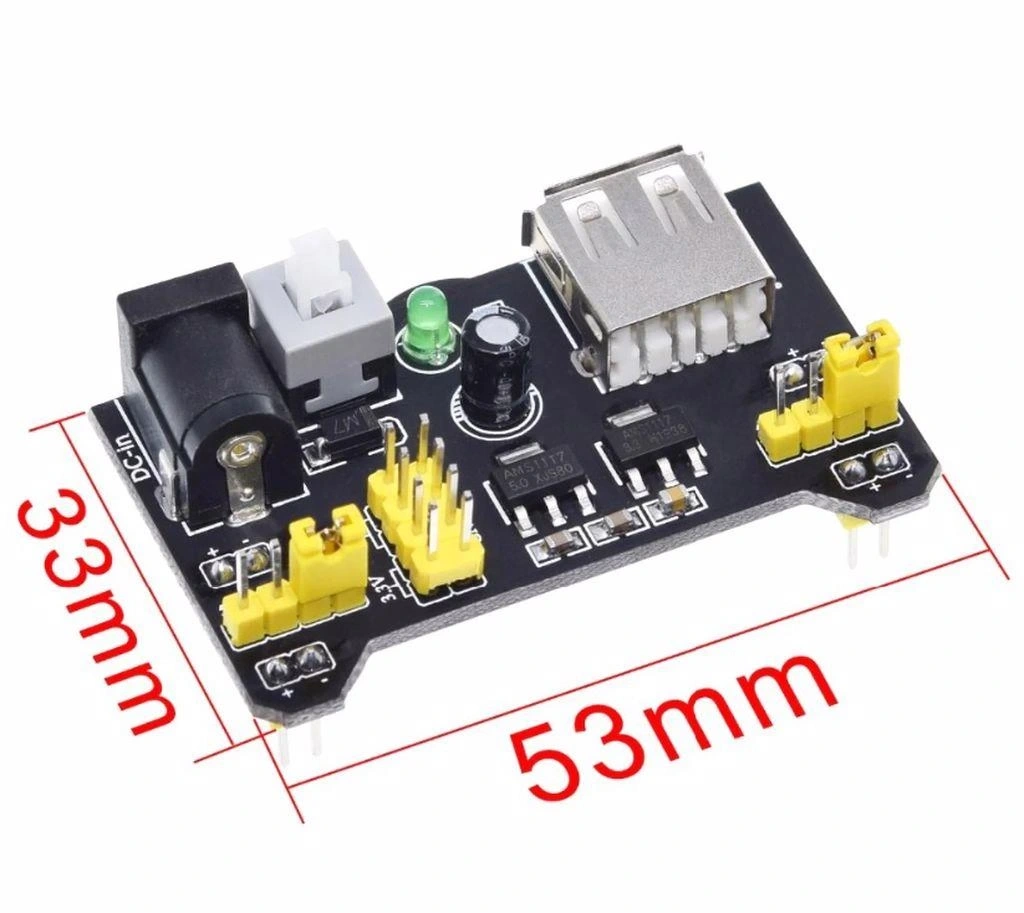

- Boyutlar: 53mm x 33mm x 15mm
- Çıkış Pin Aralığı: 2.54mm (0.1 inç)
- Çalışma Sıcaklığı: -10°C ~ +85°C
- Giriş Koruması: Ters polarite koruma diyodu
- Çıkış Filtrasyonu: 10μF ve 100nF kapasitörler
- Bağlantı Çıkışları: 4 adet güç pini (2x 3.3V/5V, 2x GND)
- Ağırlık: Yaklaşık 15g
Bağlantı ve Kullanım
MB102 Breadboard Güç Kaynağı Modülünün bağlantısı ve kullanım talimatları.
İpucu: Güç kaynağı modülünü breadboard'a takmadan önce anahtarın kapalı konumda olduğundan emin olun. Tüm bağlantıları yaptıktan sonra önce güç kaynağını açın, ardından devrenizi çalıştırın.
Montaj ve kurulum:
- Breadboard'a Montaj:
- Modülün çıkış pinlerini breadboard'un güç raylarına hizalayın
- Pinleri hafifçe bastırarak güç raylarına sokun
- Voltaj seçim jumperlarını ihtiyacınıza göre konumlandırın (3.3V veya 5V)
- Güç Kaynağı Bağlantısı:
- USB Mini B portundan besleme için, bir USB kablosu ile bilgisayar veya adaptöre bağlayın
- DC jak girişinden besleme için, 7-9V DC adaptör veya pil takın
- Her iki bağlantı da aynı anda yapılırsa, modül otomatik olarak DC jak girişini tercih eder
Kullanım önerileri:
- Voltaj seçim jumperları ile her bir kanala (sol ve sağ) farklı voltaj ayarlayabilirsiniz (3.3V veya 5V)
- İşlem yapmadan önce güç anahtarının kapalı olduğundan emin olun
- 500mA'den fazla akım gerektiren projeler için USB yerine DC adaptör kullanın
- Yüksek akım çeken komponentleri bağlamadan önce regülatörlerin maksimum akım değerlerini göz önünde bulundurun
- Farklı voltajları beraber kullanırken bağlantılara dikkat edin, yanlış voltaj hassas komponentlere zarar verebilir
Breadboard ile entegrasyon:
- Breadboard'un üst ve alt güç raylarının bağlantılı olmadığını unutmayın
- Gerekirse jumper kablolarla güç rayları arasında bağlantı yapın
- Standart MB102 breadboard'ın güç raylarına tam uyumludur
- Geniş projelerde, iki modül kullanarak breadboard'un hem alt hem üst kısmına güç sağlayabilirsiniz
Uygulama Alanları
MB102 Breadboard Güç Kaynağı Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.
Elektronik Prototipleme
- Arduino ve mikrodenetleyici projeleri
- Sensör devre testleri
- Entegre devre denemeleri
- LED ve gösterge projeleri
- Analog devre tasarımları
Eğitim ve Öğretim
- Elektronik laboratuvar çalışmaları
- STEM eğitim kitleri
- Elektronik atölye çalışmaları
- Öğrenci proje denemeleri
- Elektronik eğitim modülleri
Profesyonel Kullanım
- Hızlı prototip geliştirme
- Çoklu voltaj gerektiren devreler
- Saha test ekipmanları
- IoT cihaz geliştirme
- Taşınabilir elektronik test düzenekleri
Proje Örnekleri
MB102 Breadboard Güç Kaynağı Modülü kullanılarak yapılabilecek detaylı proje örnekleri.
Çoklu Sensör İzleme İstasyonu
Arduino Uno, MB102 güç modülü, DHT22 sıcaklık/nem sensörü, BMP180 basınç sensörü, LDR ışık sensörü ve OLED ekran kullanarak kompakt bir çevre izleme istasyonu oluşturabilirsiniz. MB102 güç modülü, sensörlerin farklı voltaj ihtiyaçlarını karşılar: DHT22 için 5V, BMP180 için 3.3V. Arduino, sensörlerden toplanan verileri işleyerek OLED ekranda gösterir. Ayrıca opsiyonel olarak SD kart modülü entegre edilerek veriler kaydedilebilir. İstasyon, hem USB hem de batarya ile çalışabilir, bu da taşınabilir izleme imkanı sağlar. Bu proje, hava durumu izleme, iç mekan hava kalitesi takibi veya bitki yetiştirme ortamlarını izlemek için ideal bir çözümdür.
Çift Voltajlı Elektronik Test Platformu
Breadboard, MB102 güç modülü, multiturn potansiyometreler, dijital voltmetre modülü ve çeşitli pasif komponentler kullanarak elektronik devre test platformu oluşturabilirsiniz. MB102'nin iki farklı voltaj çıkışı (3.3V ve 5V) sayesinde, modern mikrodenetleyiciler ve eski TTL/CMOS entegrelerini aynı anda test edebilirsiniz. Dijital voltmetre modülü anlık voltaj değerlerini gösterir. Potansiyometreler ile ayarlanabilir voltaj bölücü devreler oluşturarak, farklı giriş sinyalleri simüle edilebilir. LED'ler ve butonlar eklenerek interaktif test ortamı sağlanabilir. Bu platform, elektronik mühendisleri, hobiciler ve öğrenciler için çeşitli entegre devreleri ve sensörleri hızlıca test etmek amacıyla kullanılabilir.
Taşınabilir IoT Sensör Düğümü
ESP8266 NodeMCU, MB102 güç modülü, çeşitli sensörler ve Li-Ion pil kullanarak bağımsız çalışan bir IoT sensör düğümü yapabilirsiniz. MB102, NodeMCU'ya stabil 3.3V sağlarken, 5V çıkışı 5V çalışan sensörler için kullanılır. TP4056 şarj modülü ekleyerek Li-Ion pili USB üzerinden şarj edebilirsiniz. Sistem, ortam verilerini toplar ve WiFi üzerinden bulut platformuna gönderir. Düşük güç tüketimi modları kullanılarak pil ömrü uzatılabilir. Kompakt bir 3D baskı kasa içine yerleştirilerek dış mekanlarda kullanılabilir. Bu sistem, tarım alanları, depo koşulları, şantiye ortamları gibi şebeke elektriği olmayan yerlerde çevresel verileri izlemek için idealdir.
Sorun Giderme ve İpuçları
MB102 Breadboard Güç Kaynağı Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.
Yaygın Sorunlar ve Çözümleri
- Güç LED'i Yanmıyor: Güç kaynağı bağlantısını ve açma/kapama anahtarını kontrol edin. USB veya DC adaptörün çalıştığından emin olun.
- Düşük Çıkış Voltajı: Giriş voltajının yeterli olduğunu doğrulayın. DC adaptör kullanırken en az 7V gereklidir. Aşırı yüklenme olmadığından emin olun.
- Regülatör Aşırı Isınıyor: Çıkış akımının limitleri aşmadığını kontrol edin. Yüksek güç gerektiren cihazları doğrudan bağlamayın. Gerekirse soğutucu ekleyin.
- Değişken Çıkış Voltajı: Jumper ayarlarını kontrol edin. Yük değişimlerinde voltaj düşüşü olabileceğini unutmayın. Filtreleme kapasitörleri ekleyebilirsiniz.
- Breadboard'a Sıkı Oturmuyor: Pinleri kontrol edin, bükülmüş olabilir. Breadboard deliklerinin temiz olduğundan emin olun.
Performans İpuçları
- Hassas analog devreler için ek filtreleme kapasitörleri kullanın
- Yüksek akım gerektiren projeler için DC adaptör bağlantısını tercih edin
- Çıkış pinlerini breadboard güç raylarına bağlarken renkli jumper kablolar kullanarak karışıklığı önleyin
- DC adaptör kullanırken voltaj değerinin 12V'u geçmediğinden emin olun
- USB ve DC güç kaynağı arasında geçiş yaparken güç anahtarını kapatın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Arduino geliştirme kartları ile elektronik projelerinizi hayata geçirebilirsiniz.
Ürünleri İncele →
Çeşitli boyut ve özelliklerde plaket ve breadboard ürünleri bulabilirsiniz.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponent ve geliştirme platformları konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Test edilmiş ve onaylanmış ürünler
- Teknik Destek: Ürün kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip
- Tamamlayıcı Ürünler: Projeleriniz için gerekli tüm elektronik bileşenler
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlar
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci
Ürün Hakkında Sıkça Sorulan Sorular
Hangi breadboard modelleriyle uyumludur?
Standart MB102 tipi 830 pinli breadboardlar başta olmak üzere, aynı pin aralığına sahip (2.54mm) çoğu breadboard ile uyumludur.
Bu modül ne kadar akım verebilir?
3.3V kanalı 700mA, 5V kanalı 1A'e kadar akım sağlayabilir. USB güç kaynağı kullanıldığında çıkış akımı 500mA ile sınırlıdır.
Aynı anda hem 3.3V hem 5V kullanabilir miyim?
Evet, modülün her iki tarafı (sol ve sağ) ayrı ayrı ayarlanabilir. Jumperlar ile bir tarafı 3.3V, diğer tarafı 5V olarak ayarlayabilirsiniz.
Minimum ve maksimum giriş voltajı nedir?
6.5V-12V DC arasında giriş voltajı kullanılabilir. Optimum performans için 7-9V arası önerilir. 12V üzeri regülatörlere zarar verebilir.
USB ve DC güç aynı anda bağlı olabilir mi?
Evet, aynı anda bağlanabilir. Modül otomatik olarak DC güç kaynağını tercih eder. USB bağlantısı kesilirse sorunsuz DC'ye geçer.
Çıkış voltajlarının hassasiyeti nedir?
Tipik olarak ±%5 hassasiyetle çalışır. 3.3V çıkış yaklaşık 3.27V-3.43V arasında, 5V çıkış ise 4.85V-5.15V arasında olabilir.
Bu modül Arduino'yu besleyebilir mi?
Evet, Arduino Nano/Pro Mini gibi düşük güç tüketen kartları doğrudan besleyebilir. UNO veya MEGA için harici güç kaynağı kullanmak daha güvenlidir.
Modülün ters polarite koruması var mı?
Evet, DC güç girişinde ters polarite koruma diyodu bulunur. Ancak yine de bağlantıları doğru yapmaya dikkat edilmelidir.
