MAX488 RS Seri Protokol Entegresi Dip-8

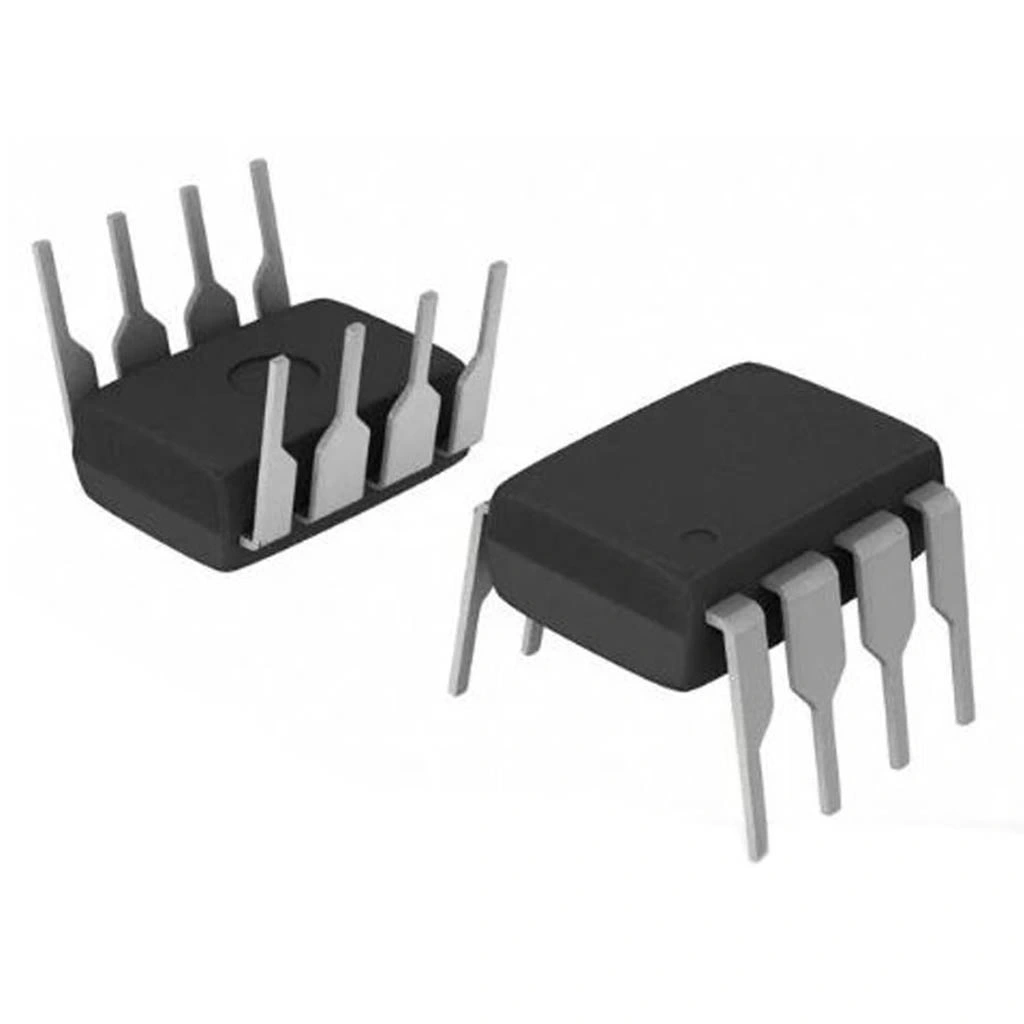

MAX488 RS Seri Protokol Entegresi DIP-8

MAX488, RS-485/RS-422 haberleşme standartları için tasarlanmış, yüksek hızlı ve düşük güç tüketimli bir alıcı-verici entegresidir. DIP-8 paketinde sunulan bu entegre, tek alıcı ve tek verici içeren, endüstriyel haberleşme uygulamaları için ideal bir çözüm sunar.

2.5Mbps'e kadar veri hızı desteği ve geniş ortak mod voltaj aralığına sahip bu entegreler ürünü, gürültülü ortamlarda güvenilir iletişim sağlar. 5V tek besleme voltajı ile çalışan MAX488, harici bileşen gereksinimlerini minimize ederek devre tasarımını basitleştirir.

Endüstriyel kontrol sistemleri, bina otomasyonu ve sensör ağları için tercih edilen MAX488, diğer entegreler arasında dayanıklılığı ile öne çıkar. Elektronik komponentler alanında özellikle gürültülü ortamlarda ve uzun mesafeli iletişim gerektiren uygulamalar için güvenilir bir seçimdir.

Teknik Özellikler

MAX488 RS Seri Protokol Entegresi DIP-8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Tipi: RS-485/RS-422 Alıcı-Verici
• Üretici: Maxim Integrated / Analog Devices
• Paket Tipi: DIP-8 (Dual In-line Package)
• Besleme Voltajı: 4.75V - 5.25V
• Verici Sayısı: 1
• Alıcı Sayısı: 1
• Maksimum Veri Hızı: 2.5 Mbps
• Çalışma Modu: Half-Duplex
• Alıcı Giriş Hassasiyeti: ±200mV
• Alıcı Giriş Empedansı: 12kΩ (minimum)
• Verici Çıkış Akımı: -60mA ile +80mA arası
• Çalışma Sıcaklığı: 0°C ile +70°C arası (ticari)
• Ortak Mod Voltaj Aralığı: -7V ile +12V arası
• Güç Tüketimi: 350mW (maksimum)
• Yayılma Gecikmesi: 500ns (maksimum)
• Çıkış Kısa Devre Akımı: ±250mA
• ESD Koruması: HBM ±2kV
• Standart Uyumluluğu: TIA/EIA-485-A, RS-422
• Pin Sayısı: 8
• RoHS Uyumluluğu: Evet

Kullanım Alanları

MAX488 RS Seri Protokol Entegresi DIP-8'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Endüstriyel Otomasyon

• PLC iletişim arayüzleri
• Endüstriyel sensör ağları
• SCADA sistemleri
• Motor kontrol sistemleri
• Fabrika otomasyonu

Bina Otomasyonu

• Akıllı bina kontrol sistemleri
• Güvenlik sistemleri
• HVAC kontrol ağları
• Aydınlatma kontrol sistemleri
• Asansör kontrol sistemleri

Veri İletişim Sistemleri

• Uzak terminal üniteleri (RTU)
• Çoklu nokta veri ağları
• Saha veri toplama sistemleri
• Uzun mesafe seri haberleşme
• Mikrodenetleyici iletişim arayüzleri

Avantajlar ve Özellikler

MAX488 RS Seri Protokol Entegresi DIP-8'in sağladığı avantajlar ve çözümler.

• Yüksek Veri Hızı: 2.5Mbps'e kadar iletişim kapasitesi
• Gürültü Bağışıklığı: Diferansiyel iletim ile yüksek EMI direnci
• Uzun Mesafe İletişim: 1200 metreye kadar iletişim imkanı
• Kolay Entegrasyon: DIP-8 paketi ile breadboard uyumlu
• Düşük Güç Tüketimi: Enerji verimli tasarımlara uygun
• Endüstriyel Standart Uyumluluğu: RS-485/RS-422 protokollerini destekler
• Minimum Harici Bileşen: Basit devre tasarımı imkanı
• ESD Koruması: Elektrostatik deşarjlara karşı dayanıklılık
• Geniş Ortak Mod Aralığı: -7V ile +12V arası çalışabilme
• Fail-Safe Özelliği: Kırık veya yüzen hat durumunda tanımlı çıkış

Devre Tasarımı ve Kullanım

MAX488 RS Seri Protokol Entegresi DIP-8'in devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (DIP-8):

• Pin 1: RO (Alıcı Çıkışı)
• Pin 2: RE (Alıcı Aktifleştirme, Low-Enable)
• Pin 3: DE (Verici Aktifleştirme, High-Enable)
• Pin 4: DI (Verici Girişi)
• Pin 5: GND (Toprak)
• Pin 6: A (Verici Çıkışı/Alıcı Girişi, Negatif)
• Pin 7: B (Verici Çıkışı/Alıcı Girişi, Pozitif)
• Pin 8: VCC (Besleme Voltajı)

Temel Bağlantı Şeması:

1. VCC ve GND pinlerini bağlayın (Pin 8 ve Pin 5)
2. DI pini mikrodenetleyici TX çıkışına bağlanır (Pin 4)
3. RO pini mikrodenetleyici RX girişine bağlanır (Pin 1)
4. RE ve DE pinleri genellikle bir arada kontrol edilir (Pin 2 ve Pin 3)
5. A ve B hatları RS-485 veri hattına bağlanır (Pin 6 ve Pin 7)

Hat Sonlandırma ve Koruma:

• Uzun hatlar (>10m) için hattın her iki ucuna 120Ω sonlandırma direnci ekleyin
• A ve B hatları arasına TVS diyotları ile aşırı gerilim koruması sağlayın
• A hattına GND'ye 560Ω pull-down, B hattına VCC'ye 560Ω pull-up ekleyin
• Toprak potansiyel farklarını azaltmak için ortak toprak hattı kullanın
• Besleme hattına 0.1µF bypass kapasitörü ekleyin

Half-Duplex Kontrolü:

• Veri gönderimi için DE=1, RE=1 yapın (verici aktif, alıcı pasif)
• Veri alımı için DE=0, RE=0 yapın (verici pasif, alıcı aktif)
• Tek GPIO ile kontrol için DE ve RE pinlerini birbirine bağlayabilirsiniz
• Veri gönderiminden sonra hat üzerindeki veri bittiğinde alıcı moduna geçin
• Modül geçiş zamanlaması için hattaki veri bitişini hesaplayın

Sorun Giderme ve İpuçları

MAX488 RS Seri Protokol Entegresi DIP-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• İletişim Hataları: A/B polaritesini kontrol edin, sonlandırma dirençlerini doğrulayın
• Sinyal Bozulmaları: Kablo kalitesini artırın, baud hızını düşürün
• Gürültülü İletim: Ekranlı kablo kullanın, toprak döngülerini önleyin
• Half-Duplex Çakışmaları: DE/RE kontrolünün zamanlamasını optimize edin
• ESD Hasarı: Harici koruma devreleri ekleyin, uygun topraklama sağlayın

PCB Tasarım İpuçları

• A ve B hatlarını birbirine paralel ve yakın yerleştirin
• Güç ve sinyal hatlarını yüksek frekanslı hatlardan uzak tutun
• Bypass kapasitörlerini entegrenin yakınına yerleştirin
• Diferansiyel hatların empedansını kontrol edin (120Ω ideal)
• Koruma devreleri için geniş bakır alanlar ve kısa bağlantılar kullanın

RS-485 Ağ Topolojisi İpuçları

• Daisy-chain (seri bağlantı) topolojisini tercih edin
• Yıldız ve ağaç topolojilerinden kaçının
• Stub (yan dal) bağlantılarını 30cm'den kısa tutun
• 1200 metreyi aşan mesafelerde yineleyici (repeater) kullanın
• Cihaz sayısı 32'yi geçiyorsa, düşük yüklü (1/4 veya 1/8) alıcı-vericiler kullanın

Paket İçeriği

• MAX488 RS Seri Protokol Entegresi DIP-8
