MAX485ESA Soic8 - Sürücü ve Transceiver Entegresi

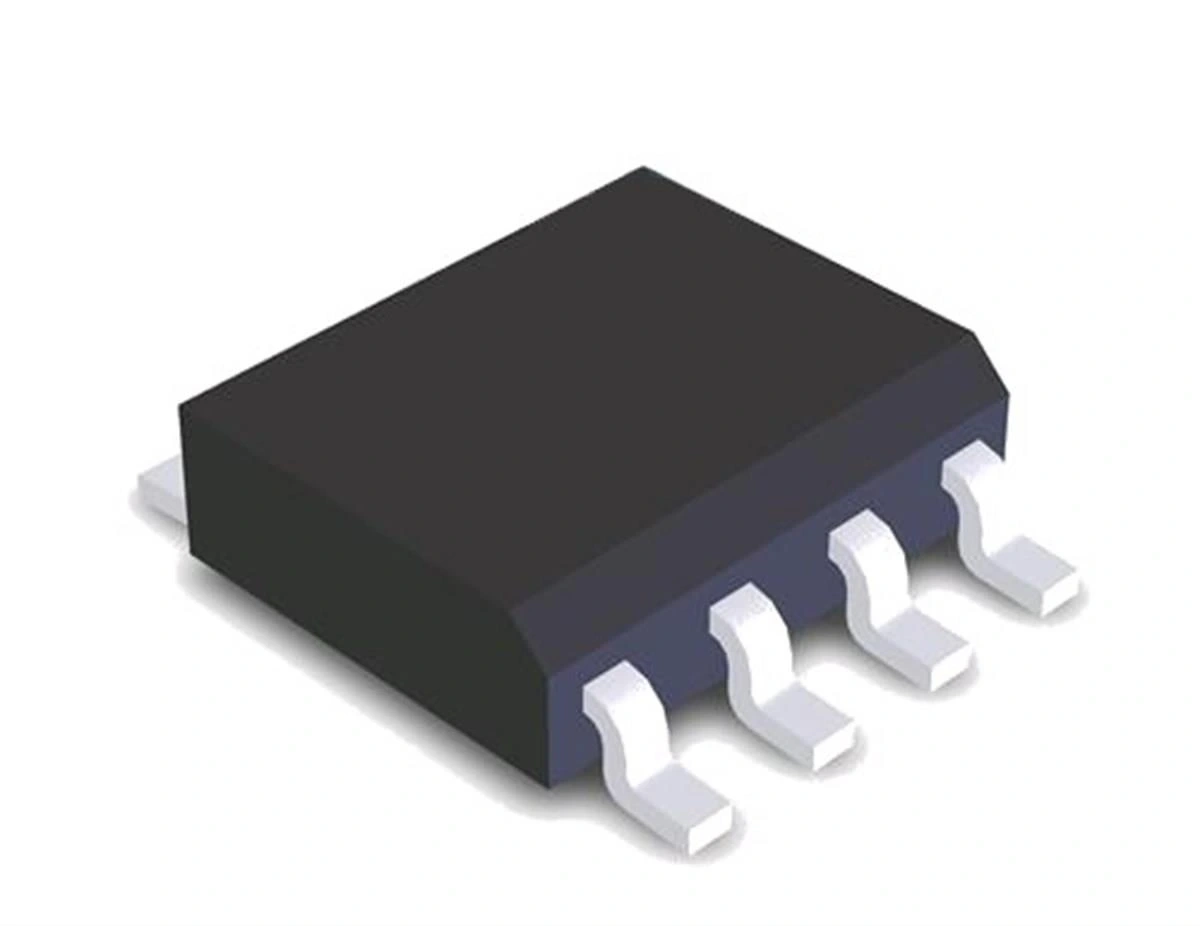

MAX485ESA SOIC8 Sürücü ve Transceiver Entegresi

MAX485ESA, RS-485/RS-422 haberleşme standartları için tasarlanmış, düşük güçlü, half-duplex çalışan bir alıcı-verici entegresidir. SOIC-8 paketinde sunulan bu entegre, endüstriyel haberleşme ve otomasyon sistemlerinde güvenilir iletişim sağlar.

2.5Mbps'e kadar veri hızı sunan bu entegreler ürünü, gürültü bağışıklığı yüksek diferansiyel iletim teknolojisi ile uzun mesafeli iletişim için idealdir. 5V besleme voltajı ile çalışan MAX485ESA, ±15kV ESD koruması ve minimum harici bileşen gereksinimi ile kolay kullanım sağlar.

Endüstriyel kontrol sistemleri, sensör ağları ve bina otomasyonu için yaygın olarak tercih edilen MAX485ESA, diğer entegreler arasında dayanıklılığı ile öne çıkar. Elektronik komponentler alanında özellikle gürültülü ortamlarda uzun mesafeli ve çok noktalı iletişim gerektiren uygulamalarda güvenilir çözüm sunar.

Teknik Özellikler

MAX485ESA SOIC8 Sürücü ve Transceiver Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Tipi: RS-485/RS-422 Alıcı-Verici
• Üretici: Maxim Integrated / Analog Devices
• Paket Tipi: SOIC-8 (Small Outline Integrated Circuit)
• Besleme Voltajı: 4.75V - 5.25V
• Çalışma Modu: Half-Duplex
• Maksimum Veri Hızı: 2.5 Mbps
• Verici Sayısı: 1
• Alıcı Sayısı: 1
• Alıcı Giriş Hassasiyeti: ±200mV
• Alıcı Giriş Empedansı: 12kΩ (minimum)
• Maksimum Verici Çıkış Voltajı: -7V ile +12V arası
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Güç Tüketimi: 300mW (maksimum)
• Yayılma Gecikmesi: 500ns (maksimum)
• Çıkış Kısa Devre Akımı: ±250mA
• Bus Yük: 1 Unit Load (32 adet cihaz destekler)
• ESD Koruması: ±15kV (HBM)
• Standart Uyumluluğu: TIA/EIA-485-A, RS-422
• Pin Sayısı: 8
• RoHS Uyumluluğu: Evet

Kullanım Alanları

MAX485ESA SOIC8 Sürücü ve Transceiver Entegresi'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Endüstriyel Otomasyon

• PLC iletişim arayüzleri
• Endüstriyel sensör ağları
• SCADA sistemleri
• Motor kontrol sistemleri
• Fabrika otomasyonu

Bina Otomasyonu

• Akıllı bina sistemleri
• Aydınlatma kontrol ağları
• HVAC kontrol sistemleri
• Güvenlik ve izleme sistemleri
• Asansör kontrol sistemleri

Genel Haberleşme Uygulamaları

• Uzun mesafe veri iletimi
• Çok noktalı haberleşme ağları
• Gürültülü ortamlarda veri iletimi
• IoT sensör ağları
• Veri toplama sistemleri

Avantajlar ve Özellikler

MAX485ESA SOIC8 Sürücü ve Transceiver Entegresi'nin sağladığı avantajlar ve çözümler.

• Yüksek Hızlı İletişim: 2.5Mbps'e kadar veri hızı desteği
• Uzun Mesafe İletişim: 1200 metreye kadar iletişim imkanı
• Gürültü Bağışıklığı: Diferansiyel iletim ile yüksek EMI direnci
• Standart Uyumlu: RS-485/RS-422 protokollerini destekler
• Half-Duplex Yapı: Tek hat üzerinden iki yönlü iletişim
• Düşük Güç Tüketimi: Verimli enerji kullanımı sağlar
• Çoklu Cihaz Desteği: 32 cihaza kadar bağlantı imkanı
• Kompakt SOIC-8 Paket: PCB alanından tasarruf sağlar
• Geniş Çalışma Sıcaklığı: -40°C ile +85°C arası çalışabilme
• ESD Koruması: ±15kV elektrostatik deşarj koruması

Devre Tasarımı ve Kullanım

MAX485ESA SOIC8 Sürücü ve Transceiver Entegresi'nin devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (SOIC-8):

• Pin 1: RO (Alıcı Çıkışı)
• Pin 2: RE (Alıcı Aktifleştirme, Low-Enable)
• Pin 3: DE (Verici Aktifleştirme, High-Enable)
• Pin 4: DI (Verici Girişi)
• Pin 5: GND (Toprak)
• Pin 6: A (Verici/Alıcı Negatif Hat)
• Pin 7: B (Verici/Alıcı Pozitif Hat)
• Pin 8: VCC (Besleme Voltajı)

Temel Bağlantı Şeması:

1. VCC ve GND pinlerini bağlayın (Pin 8 ve Pin 5)
2. DI (Verici Girişi) pini mikrodenetleyici TX çıkışına bağlanır
3. RO (Alıcı Çıkışı) pini mikrodenetleyici RX girişine bağlanır
4. DE ve RE pinleri genellikle birlikte kontrol edilir (veri yönü kontrolü)
5. A ve B hatları RS-485 veri hattına bağlanır

Hat Sonlandırma ve Koruma:

• Uzun hatlar (>10m) için hattın her iki ucuna 120Ω sonlandırma direnci ekleyin
• A ve B hatları arasına 100Ω+4.7V TVS diyot kombinasyonu ile koruma sağlayın
• A hattına GND'ye 560Ω pull-down, B hattına VCC'ye 560Ω pull-up ekleyin
• Toprak potansiyel farklarını azaltmak için sinyal topraklama hattı kullanın
• Besleme hattına 0.1µF bypass kapasitörü ekleyin

Half-Duplex Kontrolü:

• RE=0, DE=1 iken verici aktif (veri gönderimi)
• RE=0, DE=0 iken alıcı aktif (veri alımı)
• DE ve RE genellikle mikrodenetleyicinin tek bir GPIO pini ile kontrol edilir
• Veri gönderildikten sonra, hat üzerindeki son bit tamamlanana kadar bekleyin
• Maksimum hat uzunluğu için düşük baud hızları kullanın (9600-115200 bps)

Sorun Giderme ve İpuçları

MAX485ESA SOIC8 Sürücü ve Transceiver Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• İletişim Hataları: Sonlandırma dirençlerini kontrol edin, hat uzunluğunu doğrulayın
• Veri Bozulmaları: Baud hızını düşürün, kablo kalitesini artırın
• Çift Yönlü İletişim Sorunları: DE/RE kontrolünün zamanlamasını iyileştirin
• Parazit ve Gürültü: Ekranlı kablo kullanın, uygun topraklama sağlayın
• Çalışmayan Cihazlar: A/B polaritesini kontrol edin, besleme voltajını doğrulayın

PCB Tasarım İpuçları

• A ve B hatlarını birbirine paralel ve yakın yerleştirin
• Güç ve sinyal hatlarının bükülmüş çift şeklinde yönlendirilmesini sağlayın
• Bypass kapasitörlerini entegrenin GND ve VCC pinlerine mümkün olduğunca yakın yerleştirin
• İletişim hatlarını güç ve yüksek akım hatlarından uzak tutun
• Gürültülü ortamlarda ferrit boncuk veya ortak mod filtresi ekleyin

Ağ Topolojisi Önerileri

• Daisy-chain (seri bağlantı) topolojisini tercih edin
• Yıldız, ağaç ve halka topolojilerinden kaçının
• Stub (yan dal) bağlantıları 30cm'den kısa tutun
• Cihaz sayısı 32'yi geçerse RS-485 yineleyici (repeater) kullanın
• Uzun mesafelerde (>500m) hat direnci ve zayıflamayı hesaba katın

Paket İçeriği

• MAX485ESA SOIC8 Sürücü ve Transceiver Entegresi
