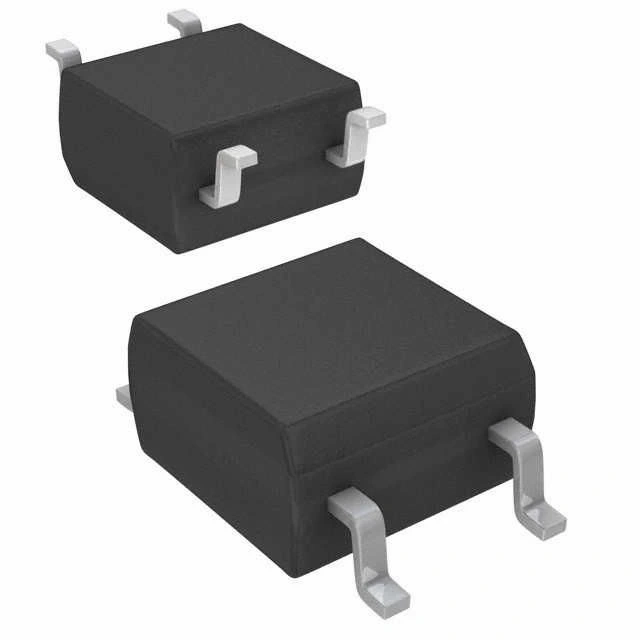

LTV-354T 35V SMD Transistör Çıkışlı Optokuplör Entegresi SOP4
LTV-354T 35V SMD Transistör Çıkışlı Optokuplör Entegresi, kompakt SOP4 paketinde sunulan yüksek performanslı bir galvanik izolasyon komponentidir. İçerisinde kızılötesi LED ve fototransistör barındıran bu entegre, farklı gerilim seviyelerindeki devreleri birbirinden güvenle izole ederken sinyal aktarımını sağlar.
Yüzey montaj teknolojisi (SMT) ile üretilen bu entegreler kategorisindeki ürün, minimum PCB alanı gerektiren kompakt tasarımı ve yüksek izolasyon dayanımı ile modern elektronik cihazlar için idealdir. 5000V izolasyon gücüne sahip olması, hassas devrelerin korunmasında güvenilir bir çözüm sunar.
Optokuplör entegreleri arasında yer alan LTV-354T, yüksek akım transfer oranı (CTR) ve 35V kollektör-emitör gerilim değeri ile endüstriyel kontrol sistemleri, güç kaynakları, haberleşme ve sinyal izolasyon uygulamaları için mükemmel bir seçenektir.
Teknik Özellikler
LTV-354T 35V SMD Transistör Çıkışlı Optokuplör Entegresi SOP4'ün detaylı teknik özellikleri aşağıda listelenmiştir.
- Paket Tipi: SOP4 (Small Outline Package)
- İzolasyon Gerilimi: 5000 Vrms (min.)
- Akım Transfer Oranı (CTR): %50-600 (IF=5mA, VCE=5V)
- Giriş İleri Gerilimi (VF): 1.2V (tipik), 1.4V (maks.)
- Giriş İleri Akımı (IF): 50mA (maks.)
- Ters Gerilim (VR): 6V
- Kollektör-Emitör Gerilimi (VCEO): 35V
- Emitör-Kollektör Gerilimi (VECO): 6V
- Kollektör Akımı (IC): 50mA (maks.)
- Kollektör-Emitör Doyma Gerilimi (VCE(sat)): 0.2V (tipik, IF=20mA, IC=1mA)
- Kesim Frekansı (fc): 80kHz (tipik)
- Yükselme Zamanı (tr): 4μs (tipik)
- Düşme Zamanı (tf): 3μs (tipik)
- Giriş-Çıkış Kapasitesi (Cio): 0.6pF (tipik)
- İzolasyon Direnci (RISO): 10^11 Ω (min.)
- Çalışma Sıcaklığı: -30°C ile +100°C arası
- Depolama Sıcaklığı: -55°C ile +125°C arası
- Paket Boyutları: 4.4mm x 3.85mm x 2.1mm
- Pin Konfigürasyonu:
- Pin 1: Anot
- Pin 2: Katot
- Pin 3: Emitör
- Pin 4: Kollektör
- RoHS Uyumluluk: Evet
- Üretici: Lite-On
Kullanım Alanları
LTV-354T 35V SMD Transistör Çıkışlı Optokuplör Entegresi SOP4'ün kullanılabileceği çeşitli alanlar ve uygulamalar.
Endüstriyel Kontrol
- PLC arayüzleri
- Motor kontrol devreleri
- Sensör izolasyon sistemleri
- Endüstriyel otomasyon ekipmanları
- Kontrol panelleri
Güç Elektroniği
- SMPS (Anahtarlamalı güç kaynakları)
- DC-DC dönüştürücüler
- Solar invertörler
- Batarya yönetim sistemleri
- Güç izolasyon devreleri
Haberleşme Sistemleri
- RS-232/RS-485 izolasyon devreleri
- I2C/SPI izolasyon arayüzleri
- Dijital sinyal izolasyon devreleri
- Ağ ekipmanları
- Veri aktarım sistemleri
Avantajlar ve Özellikler
LTV-354T 35V SMD Transistör Çıkışlı Optokuplör Entegresi SOP4'ün sağladığı avantajlar ve çözümler.
- Kompakt Boyut: SOP4 paketi ile minimum alan kullanımı
- Yüksek İzolasyon: 5000 Vrms galvanik izolasyon
- Geniş CTR Aralığı: %50-600 akım transfer oranı
- SMT Uyumlu: Otomatik montaj sistemleri ile üretim kolaylığı
- Düşük Giriş Akımı: Enerji verimli tasarım
- Yüksek Güvenilirlik: Uzun ömürlü performans
- Gürültü Bağışıklığı: Düşük giriş-çıkış kapasitesi
- Endüstri Standardı Pin Yapısı: Kolay devre entegrasyonu
- RoHS Uyumluluğu: Çevre dostu üretim
- Geniş Çalışma Sıcaklık Aralığı: -30°C ile +100°C arası
Devre Tasarımı ve Uygulama
LTV-354T 35V SMD Transistör Çıkışlı Optokuplör Entegresi SOP4 ile devre tasarımı ve uygulama bilgileri.
İpucu: LED akımını korumak için her zaman uygun giriş direnci kullanın.
Temel Uygulama Devresi:
- Giriş (LED) Kısmı:
- 5V giriş için 330Ω-470Ω seri direnç
- 3.3V giriş için 220Ω seri direnç
- Optimum çalışma akımı: 5-10mA
- Giriş akımı hesabı: I = (Vcc - Vf) / R
- Çıkış (Transistör) Kısmı:
- Dijital uygulamalar için 4.7kΩ-10kΩ pull-up direnci
- Anahtarlama uygulamaları için 1kΩ-2.2kΩ pull-up
- Maksimum kollektör akımı: 50mA'i aşmayın
SMD Montaj Önerileri:
- Reflow lehimleme profili: maksimum 260°C, 10 saniye
- Lehim pastası: No-Clean Flux, Sn63/Pb37 veya kurşunsuz
- Önerilen PCB pad tasarımı: 1.5mm x 0.6mm
- Minimum pad aralığı: 0.8mm
- PCB izolasyon mesafesi: en az 3mm (5kV izolasyon için)
Sorun Giderme ve İpuçları
LTV-354T 35V SMD Transistör Çıkışlı Optokuplör Entegresi SOP4 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Zayıf Sinyal İletimi: LED akımını artırın, pull-up direncini kontrol edin
- Lehimleme Zorlukları: Hassas uçlu havya veya sıcak hava istasyonu kullanın
- Aşırı Isınma: LED akımını azaltın, maksimum değerleri aşmadığınızdan emin olun
- Yavaş Tepki: Pull-up direncini küçültün, kapasitif yükleri azaltın
- İzolasyon Sorunları: PCB izolasyon mesafelerini kontrol edin
Uygulama İpuçları
- Yüksek frekanslı uygulamalarda sinyal bütünlüğü için kısa PCB yolları kullanın
- Gürültülü ortamlarda giriş ve çıkışlara bypass kapasitörleri ekleyin
- Giriş LED'ini korumak için akım sınırlayıcı devre tasarlayın
- Hassas analog uygulamalarda optoizolatör çevresinde toprak düzenine dikkat edin
- Çok katmanlı PCB tasarımlarında izolasyon bariyerini koruyun
- Yüksek nem ortamlarında konformal kaplama uygulayın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve optokuplör entegreleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve test edilmiş ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
LTV-354T ve DIP paketli optokuplörler arasındaki temel fark nedir?
LTV-354T SOP4 paketinde olup yüzey montaj teknolojisine uygun, daha kompakt ve düşük profilli bir yapıya sahiptir. Elektriksel özellikleri benzerdir.
35V kollektör-emitör gerilimi hangi uygulamalar için yeterlidir?
Düşük ve orta güçlü devrelerin çoğu için yeterlidir. Mikrodenetleyici arayüzleri, sensör izolasyonu ve dijital sinyal iletimi için idealdir.
LTV-354T nasıl lehimlenir?
Reflow lehimleme tekniği, sıcak hava istasyonu veya ince uçlu havya ile hassas lehimleme yapılabilir. Maksimum sıcaklık 260°C'yi aşmamalıdır.
CTR değeri neden geniş bir aralıkta belirtilmiştir?
Üretim toleranslarından dolayı CTR %50-600 arasında değişebilir. Hassas uygulamalarda kalibrasyon veya sabit akım kaynağı kullanmanız önerilir.
LTV-354T yüksek hızlı dijital iletişim için uygun mu?
80kHz kesim frekansı ile düşük-orta hızlı uygulamalar için uygundur. 1Mbps'den yüksek veri hızları için özel yüksek hızlı optokuplörler tercih edilmelidir.
PCB'de izolasyon bariyeri nasıl oluşturulur?
Optokuplörün giriş ve çıkış pinleri arasında en az 3mm boşluk bırakın. Çift taraflı PCB'lerde izolasyon bariyeri her iki tarafta da olmalıdır.
Bu optokuplör analog sinyal iletimi için kullanılabilir mi?
Sınırlı doğrusallıkla kullanılabilir. Gerçek analog iletim için özel doğrusal optokuplörler veya doğrusallaştırma devresi ile kullanılması önerilir.
5000V izolasyon ne kadar süreyle dayanıklıdır?
Test koşullarında 1 dakika süreyle dayanıklıdır. Sürekli çalışmada daha düşük gerilimler için tasarlanmıştır. Sürekli 1000V'un altında kullanımı önerilir.
