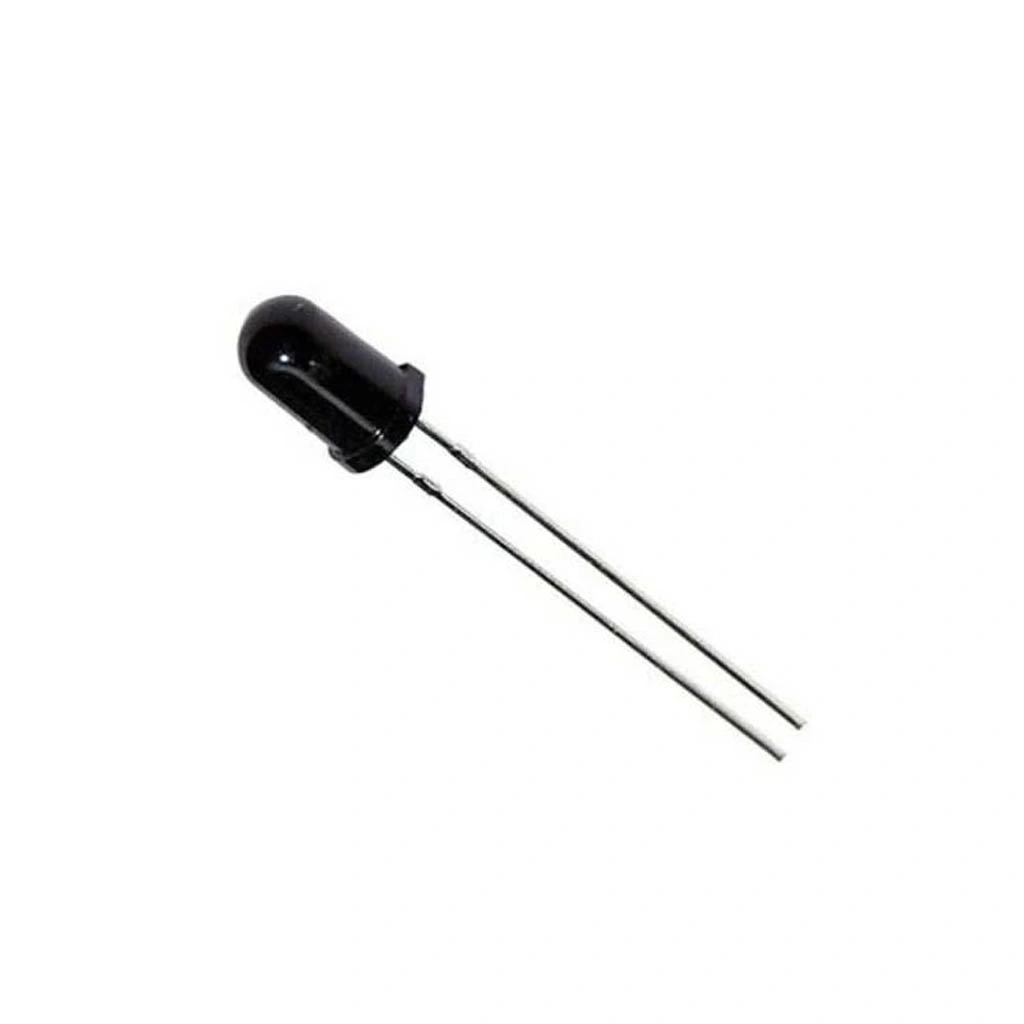

LTR-323DB Photo Detector Fotodedektör

LTR-323DB Photo Detector Fotodedektör

LTR-323DB, geniş bir spektrum aralığında ışığı algılayabilen yüksek hassasiyetli bir fotodedektördür. Kompakt boyutu ve 3mm lens çapı ile çeşitli optik algılama uygulamalarına uygun olan bu komponent, endüstriyel ve tüketici elektroniğinde yaygın olarak kullanılmaktadır.

Yüksek foto-duyarlılık ve hızlı tepki süresi ile öne çıkan bu elektronik komponentler ürünü, geniş görüş açısı ve geniş spektral duyarlılık aralığı sunar. LTR-323DB, parlak ortamlarda bile kararlı performans göstererek çeşitli aydınlatma koşullarında güvenilir çalışma sağlar.

Otomatik parlaklık kontrolü, optik sensörler ve çeşitli ışık algılama uygulamaları için ideal olan LTR-323DB, entegreler ile kombine edilerek akıllı sistemler oluşturulabilir. Diğer entegreler ile birlikte kullanıldığında, ışık şiddetine bağlı olarak kontrol sağlayan karmaşık devreler tasarlanabilir.

Teknik Özellikler

LTR-323DB Photo Detector Fotodedektör'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Sensör Tipi: Fototransistör
• Paket Tipi: T-1 (3mm Epoksi Lens)
• Spektral Duyarlılık Aralığı: 500nm - 1050nm
• Tepe Duyarlılık Dalgaboyu: 940.0nm
• Görüş Açısı: ±30°
• Kolektör-Emiter Voltajı (VCEO): 30.0V
• Emiter-Kolektör Voltajı (VECO): 5.0V
• Kolektör Akımı (IC): 20mA (maksimum)
• Güç Dağılımı: 75mW
• Çalışma Sıcaklığı: -25°C ile +85°C arası
• Depolama Sıcaklığı: -40°C ile +100°C arası
• Işık Akımı (IL): 100µA (minimum, standart test koşullarında)
• Karanlık Akımı: 100nA (maksimum)
• Işık/Karanlık Oranı: 1000:1 (minimum)
• Tepki Süresi (yükseliş/düşüş): 15µs
• Lens Rengi: Siyah
• Pin Sayısı: 2 (Anode, Cathode)
• Boyutlar: Ø3.0mm x 5.4mm (yaklaşık)
• Montaj Tipi: Through Hole
• RoHS Uyumluluğu: Evet

Kullanım Alanları

LTR-323DB Photo Detector Fotodedektör'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Endüstriyel Uygulamalar

• Nesne ve konum algılama
• Konveyör bant sensörleri
• Çevresel ışık algılama
• Kızılötesi uzaktan kumanda alıcıları
• Otomatik parlaklık kontrolü

Tüketici Elektroniği

• Ekran parlaklık otomasyonu
• Enerji tasarruflu aydınlatma
• Uzaktan kumanda sistemleri
• Akıllı ev sistemleri
• Otomatik aydınlatma kontrolü

Güvenlik ve İzleme

• Hareket algılama sensörleri
• Bariyer sistemleri
• Optik algılama devreleri
• Güvenlik sistemleri
• Gece/gündüz algılama

Avantajlar ve Özellikler

LTR-323DB Photo Detector Fotodedektör'ün sağladığı avantajlar ve çözümler.

• Yüksek Hassasiyet: Düşük ışık koşullarında bile etkin algılama
• Geniş Spektral Aralık: 500nm-1050nm arası geniş duyarlılık
• Hızlı Tepki Süresi: 15µs ile hızlı durum değişikliklerini algılama
• Kompakt Boyut: 3mm lens çapı ile yer tasarrufu
• Düşük Güç Tüketimi: Enerji verimli tasarımlara uygun
• Yüksek Kontrast Oranı: 1000:1 ışık/karanlık oranı
• Geniş Çalışma Sıcaklığı: -25°C ile +85°C arası
• Kolay Montaj: Through-hole yapısı ile kolay entegrasyon
• Uzun Ömür: Katı hal yapısı ile yüksek dayanıklılık
• Siyah Lens: Görünür ışık filtrasyonu ve hassasiyet artışı

Devre Tasarımı ve Kullanım

LTR-323DB Photo Detector Fotodedektör'ün devre tasarımında kullanımı hakkında bilgiler.

Temel Bağlantı Şeması:

• Kolektör (Uzun Bacak): Pull-up direnci ile pozitif beslemeye bağlanır
• Emitör (Kısa Bacak): Doğrudan GND'ye bağlanır
• Pull-up Direnci: 10kΩ-100kΩ arasında seçilir (uygulamaya bağlı)
• Çıkış Sinyali: Kolektör ile pull-up direnci arasından alınır
• Besleme Voltajı: 5V-12V arası (uygulamaya bağlı)

Uygulama Devreleri:

1. Basit Işık Algılama Devresi:
   • LTR-323DB'nin kolektörüne 10kΩ pull-up direnci bağlayın
   • Emitörü GND'ye bağlayın
   • Kolektör-direnç birleşiminden çıkışı alın (mikrodenetleyici girişine)
   • Işık geldiğinde çıkış LOW, karanlıkta HIGH olacaktır
2. Ayarlanabilir Hassasiyet Devresi:
   • Pull-up direnci yerine potansiyometre (10kΩ-100kΩ) kullanın
   • Potansiyometre değişikliği ile hassasiyeti ayarlayın
   • Çıkışı doğrudan veya komparatör ile dijital seviyeye çevirebilirsiniz

Dijital Entegrasyon İpuçları:

• Arduino/mikrodenetleyici bağlantısı için kolektörden çıkış alın
• Analog giriş pinine bağlayarak ışık şiddeti ölçümü yapabilirsiniz
• Dijital giriş için LM393 gibi bir komparatör kullanabilirsiniz
• Çok sensörlü uygulamalarda multiplekser ile çoklu okuma yapabilirsiniz
• Ortam ışığından etkilenmeyi azaltmak için siyah kılıf veya tüp kullanın

Sorun Giderme ve İpuçları

LTR-323DB Photo Detector Fotodedektör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Düşük Hassasiyet: Pull-up direnç değerini artırın, üst üste ortam ışığını azaltın
• Kararsız Okumalar: Bypass kapasitörü ekleyin, sensöre gürültüyü azaltın
• Yanlış Tetiklemeler: Histerezis devresi ekleyin veya yazılımda filtreleme yapın
• Parazit Sorunları: Kabloları kısa tutun, ekranlı kablo kullanın
• Sıcaklık Dalgalanmaları: Sıcaklık kompanzasyonu için ek devre ekleyin

Hassasiyet İyileştirme Teknikleri

• Sensörü siyah bir tüp içine yerleştirerek yönlü algılama sağlayın
• IR geçirgen, görünür ışığı bloke eden filtre ekleyin
• Odak lens veya optik yönlendirici kullanarak hassasiyeti artırın
• Modülasyon tekniği ile ortam ışığı etkisini azaltın
• Sensör çıkışını işlemek için op-amp kazanç devresi ekleyin

Uygulama İpuçları

• Dijital gürültüyü azaltmak için analog filtreleme kullanın
• Sensör değerlerinin ortalama veya medyan değerini alarak kararlılığı artırın
• Uzak mesafeden algılama için IR LED ile kombinasyon yapın
• Karşılıklı emisyon/algılama için IR LED çifti oluşturun
• Kızılötesi uzaktan kumanda algılaması için 38kHz demodülatör devresi ekleyin

Paket İçeriği

• LTR-323DB Photo Detector Fotodedektör
