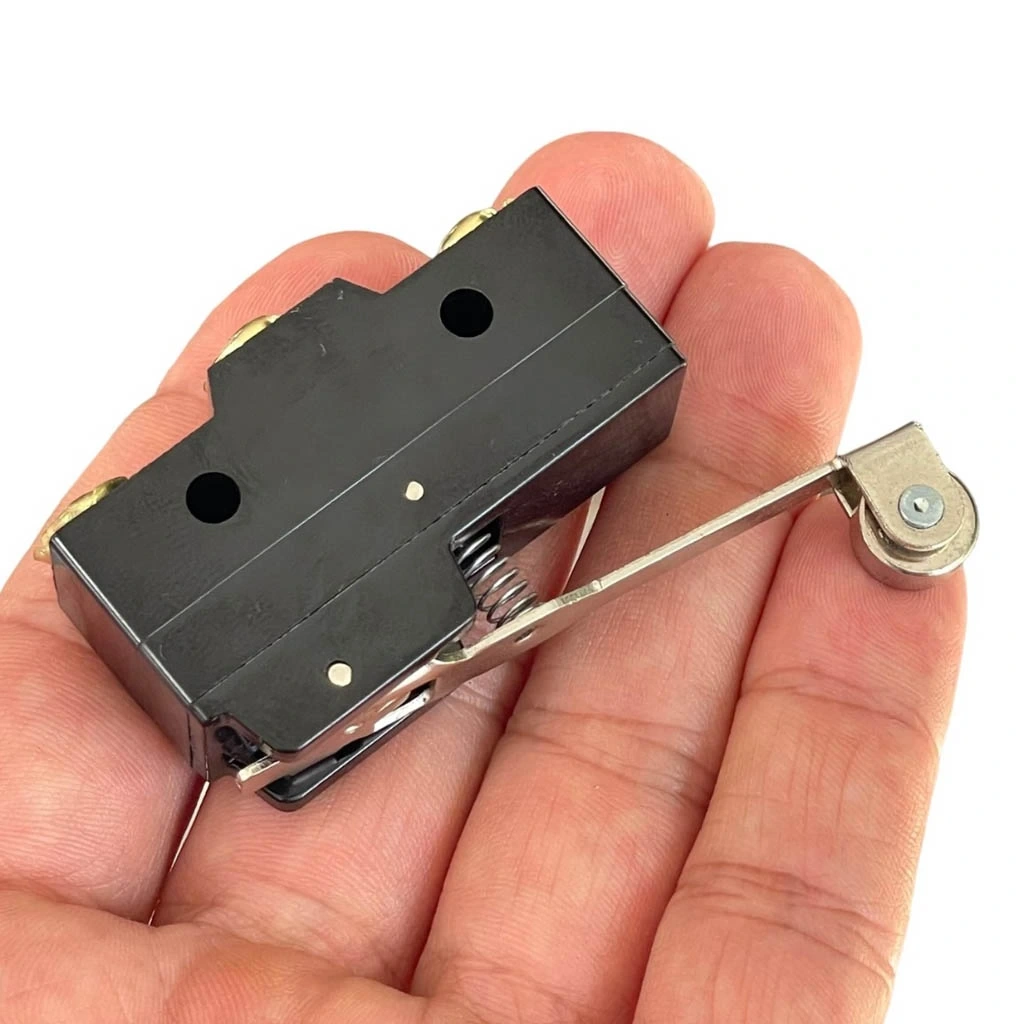

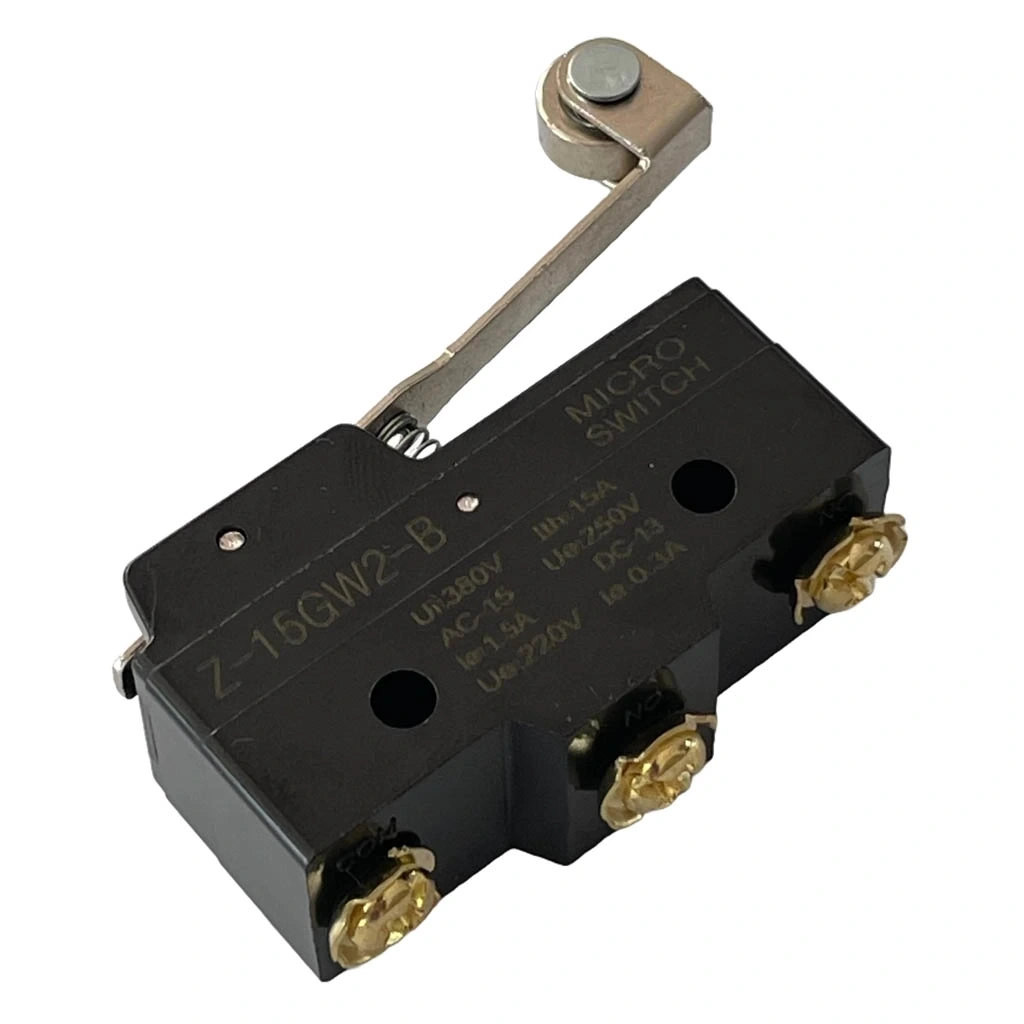

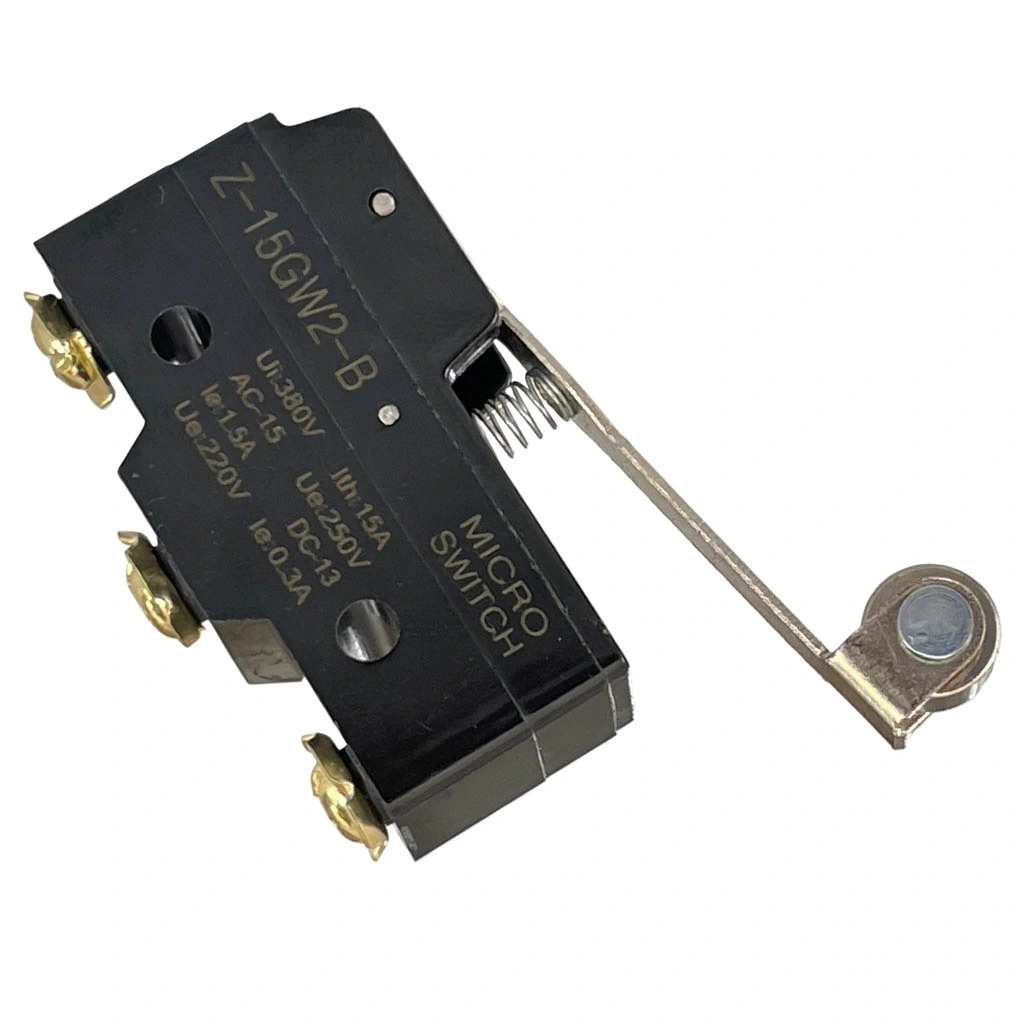

LMZ15-GW2-B Uzun Makaralı Mikro Switch

LMZ15-GW2-B Uzun Makaralı Mikro Switch

LMZ15-GW2-B uzun makaralı mikro switch, endüstriyel kontrol sistemleri ve otomasyon uygulamalarında kullanılan bir tür elektrik anahtarıdır. Bu tip mikro switchler genellikle uzun makaralı yapılarıyla bilinir ve mekanik bir makara veya kolu hareket ettirerek anahtarlama işlevini gerçekleştirirler.

Endüstriyel projelerde ve otomatik kontrol uygulamalarında ideal olan LMZ15-GW2-B Uzun Makaralı Mikro Switch, uzun kol tasarımı ve güvenilir mekanik yapısıyla öne çıkan bir limit anahtarıdır. Uzun makaralı kol tasarımı sayesinde geniş hareket alanlarında hassas pozisyon tespiti yapabilir ve mekanik sistemlerle kolay entegrasyon sağlar.

Metal gövdesi ve dayanıklı yapısı ile zorlu çalışma koşullarına uygun olan bu mikro switch, endüstriyel makineler, otomasyon sistemleri, elektronik kapı mekanizmaları ve hareket algılama gerektiren projelerde güvenilir konum tespiti ve kontak kontrolü için kullanılır. SPDT (Single Pole Double Throw) yapısı ile hem normalde açık hem normalde kapalı kontaklar üzerinden çeşitli kontrol senaryoları oluşturulmasına olanak tanır.

Teknik Özellikler

LMZ15-GW2-B, endüstriyel standartlara uygun üretilmiş, uzun makaralı koluyla uzaktan tetikleme sağlayan profesyonel bir mikro switchtir. Temel teknik özellikleri aşağıda listelenmiştir.

• Model: LMZ15-GW2-B
• Tip: Uzun makaralı kol mikro switch
• Kontak Yapısı: SPDT (Single Pole Double Throw)
• Terminaller: 3 pin (COM, NO, NC)
• Kontak Akımı: 5A (250V AC) / 5A (30V DC)
• Gövde Malzemesi: Metal
• Kol Tipi: Uzun makara (Roller)
• Kol Uzunluğu: Yaklaşık 28mm
• Çalışma Kuvveti: Yaklaşık 80-100gf
• Kontak Direnci: ≤50mΩ
• Yalıtım Direnci: ≥100MΩ
• Çalışma Sıcaklığı: -25°C ila +85°C

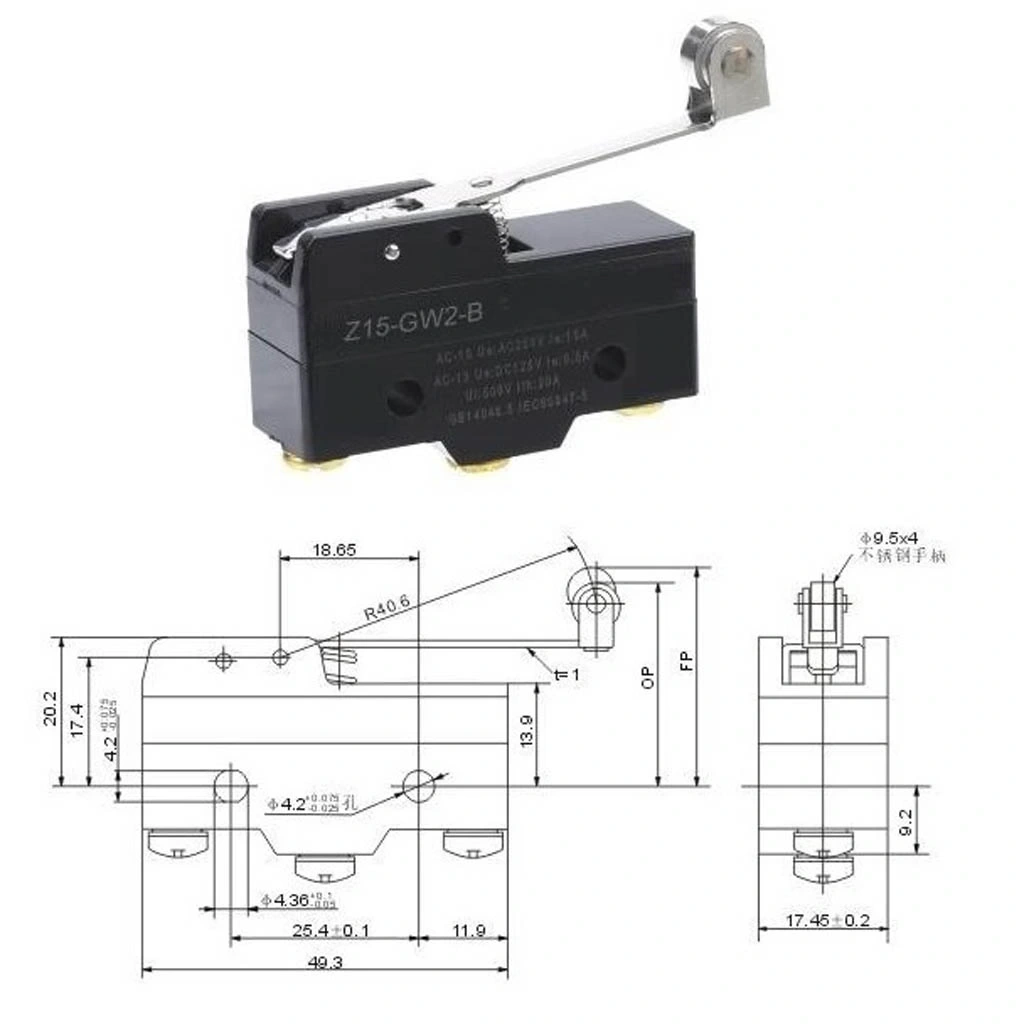

• Boyutlar: Yaklaşık 20 x 10 x 6.5mm (Gövde)
• Mekanik Ömür: >1,000,000 çalışma döngüsü
• Elektriksel Ömür: >100,000 çalışma döngüsü (nominal yükte)
• Koruma Sınıfı: IP40 (standart, kapaksız versiyon)

Kullanım Avantajları

LMZ15-GW2-B uzun makaralı mikro switch, uzatılmış kol tasarımı ve güvenilir mekanik yapısı ile çeşitli uygulama alanlarında belirgin avantajlar sunar. Özellikle uzaktan tetikleme gerektiren projelerde tercih edilmesini sağlayan özellikler aşağıda listelenmiştir.

• Uzun Erişim: Uzun makaralı kol tasarımı ile geniş alanlarda pozisyon algılama.
• Düşük Tetikleme Kuvveti: Uzun kol sayesinde daha az kuvvetle aktivasyon.
• Hassas Algılama: Makara tasarımıyla yumuşak ve hassas konum tespiti.
• Mekanik Dayanıklılık: Metal gövde ve kaliteli materyaller ile uzun ömür.
• Yüksek Akım Kapasitesi: 5A akım taşıma kapasitesiyle doğrudan yük kontrolü.
• Çift Kontak (SPDT): Hem normalde açık hem normalde kapalı kullanım imkanı.
• Kolay Montaj: Standart montaj delikleri ile hızlı entegrasyon.
• Uzun Mekanik Ömür: 1 milyon+ çalışma döngüsü ile sürekli kullanım.
• Geniş Sıcaklık Aralığı: -25°C ila +85°C aralığında güvenilir çalışma.

İdeal Kullanım Alanları

LMZ15-GW2-B uzun makaralı mikro switch, erişim mesafesi gerektiren mekanik sistemlerde konum tespiti için idealdir. En yaygın kullanım alanları aşağıda listelenmiştir.

• Endüstriyel Otomasyonlar: Konveyör sistemleri ve üretim hatları
• Hareket Algılama: Mekanik hareketli sistemlerde sınır tespiti
• Kapı Mekanizmaları: Asansör kapıları, otomatik kayar kapılar
• CNC Makineleri: Eksen limitleri ve referans noktası tespiti
• Paketleme Ekipmanları: Ürün algılama ve pozisyon kontrolü
• Robotik Sistemler: Hareket limitleri ve konum referansları
• Beyaz Eşya Uygulamaları: Çamaşır/bulaşık makinesi kapak kontrolü
• Güvenlik Sistemleri: Uzaktan erişim noktalarının izlenmesi
• Otomatik Dispenserler: Ürün çıkış algılama ve poziyon kontrolü

Montaj ve Kullanım İpuçları

Uzun Makaralı Tasarımın Avantajları

LMZ15-GW2-B'nin uzun makaralı kol tasarımı, standart ve kısa makaralı versiyonlara göre belirgin avantajlar sağlar. Bu uzatılmış tasarım, kullanım esnekliğini ve uygulama alanlarını genişletir.

Uzun Erişim ve Mekanik Avantajlar: Uzun makaralı kol tasarımı, temel olarak kaldıraç prensibini kullanarak daha düşük aktivasyon kuvvetiyle çalışmayı sağlar. Uzun kol sayesinde switch gövdesinden uzakta pozisyon algılama yapılabilir, bu da montaj kısıtlamaları olan uygulamalarda önemli bir esneklik sağlar.

Konveyör ve Otomasyon Sistemlerinde Kullanım

Uzun makaralı mikro switchler, konveyör bantları ve endüstriyel otomasyon sistemlerinde özellikle değerli komponentlerdir. Hareket algılama ve konum tespitinde yaygın kullanılırlar.

Hassas Pozisyon Tespiti: Konveyör sistemlerinde ürün veya taşıyıcı pozisyonunun tespiti kritik öneme sahiptir. Uzun makaralı mikro switchler, bantın veya mekanizmanın belli noktalarına yerleştirilerek geçen parçaları hassas bir şekilde algılar. Makara yapısı, hareket eden parçalarla yumuşak temas sağlayarak ürünlere zarar vermeden algılama yapar.

Elektriksel Bağlantı ve Güvenlik Faktörleri

Mikro switchlerin doğru elektriksel bağlantısı, sistemin güvenilirliği ve güvenliği açısından önemlidir. SPDT yapılı mikro switchlerde, üç terminal farklı kontrol senaryoları oluşturmak için kullanılabilir.

Doğru Terminal Kullanımı: SPDT mikro switchlerdeki üç terminal (COM, NO, NC), çeşitli kontrol senaryoları için farklı şekillerde kullanılabilir. Fail-safe güvenlik uygulamalarında genellikle NC (normalde kapalı) kontaklar tercih edilir; bu durumda kablo kopması veya güç kesintisi olduğunda sistem güvenli duruma geçer.

Endüstriyel Ortamlarda Bakım ve Sorun Giderme

Mikro switchlerin endüstriyel ortamlarda uzun ömürlü ve sorunsuz çalışması için düzenli bakım ve uygun kullanım şartları önemlidir. Uzun makaralı switchler için özel dikkat gerekebilir.

Önleyici Bakım: Endüstriyel ortamlarda mikro switchlerin güvenilirliğini korumak için düzenli bakım rutinleri uygulanmalıdır. Makaranın serbestçe dönüp dönmediğini periyodik olarak kontrol edin; birikmiş toz, yağ veya diğer kirleticiler temizlenmelidir. Terminal bağlantılarının sıkılığını ve oksitlenme durumunu kontrol edin. Uzun makaralı kolun fiziksel hasara karşı daha savunmasız olduğunu unutmayın; çarpma veya bükülme belirtileri için düzenli görsel denetim yapın.

Paket İçeriği

• 1 x LMZ15-GW2-B Uzun Makaralı Mikro Switch
