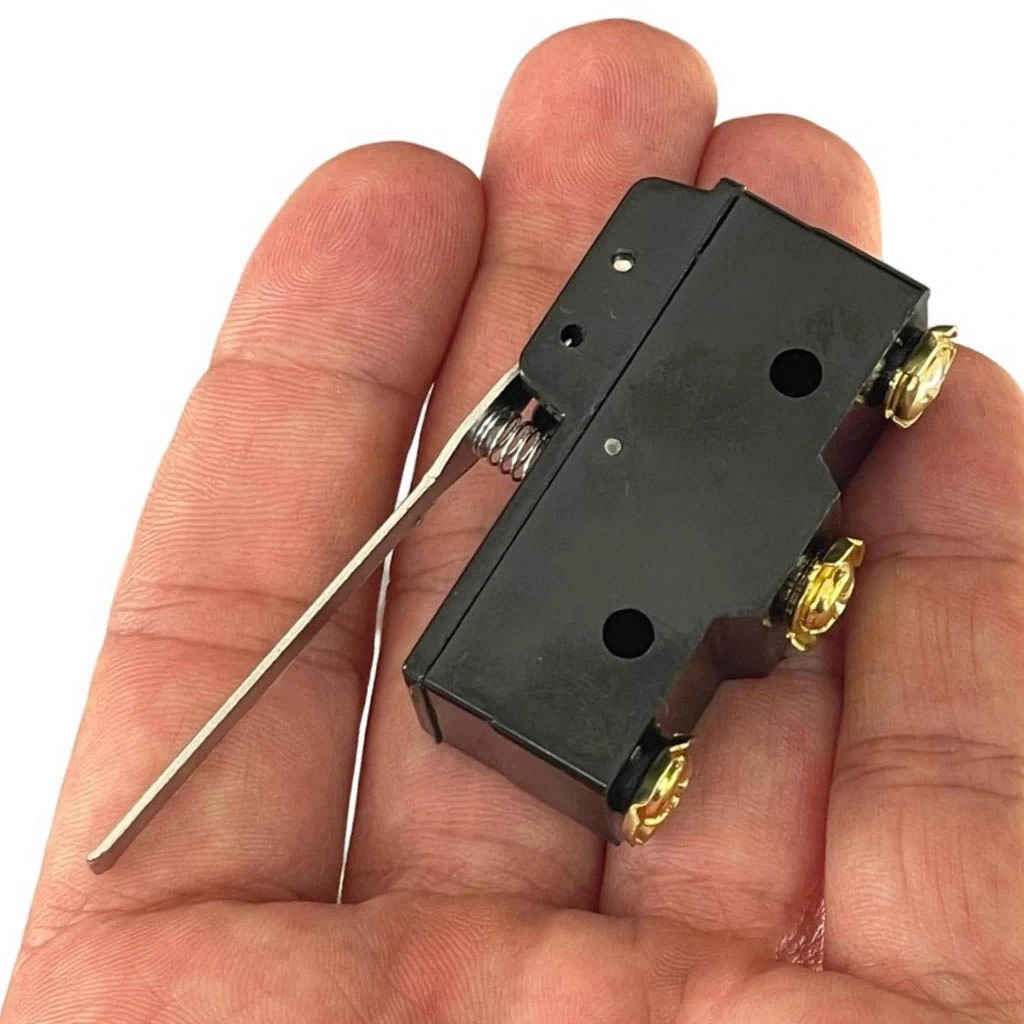

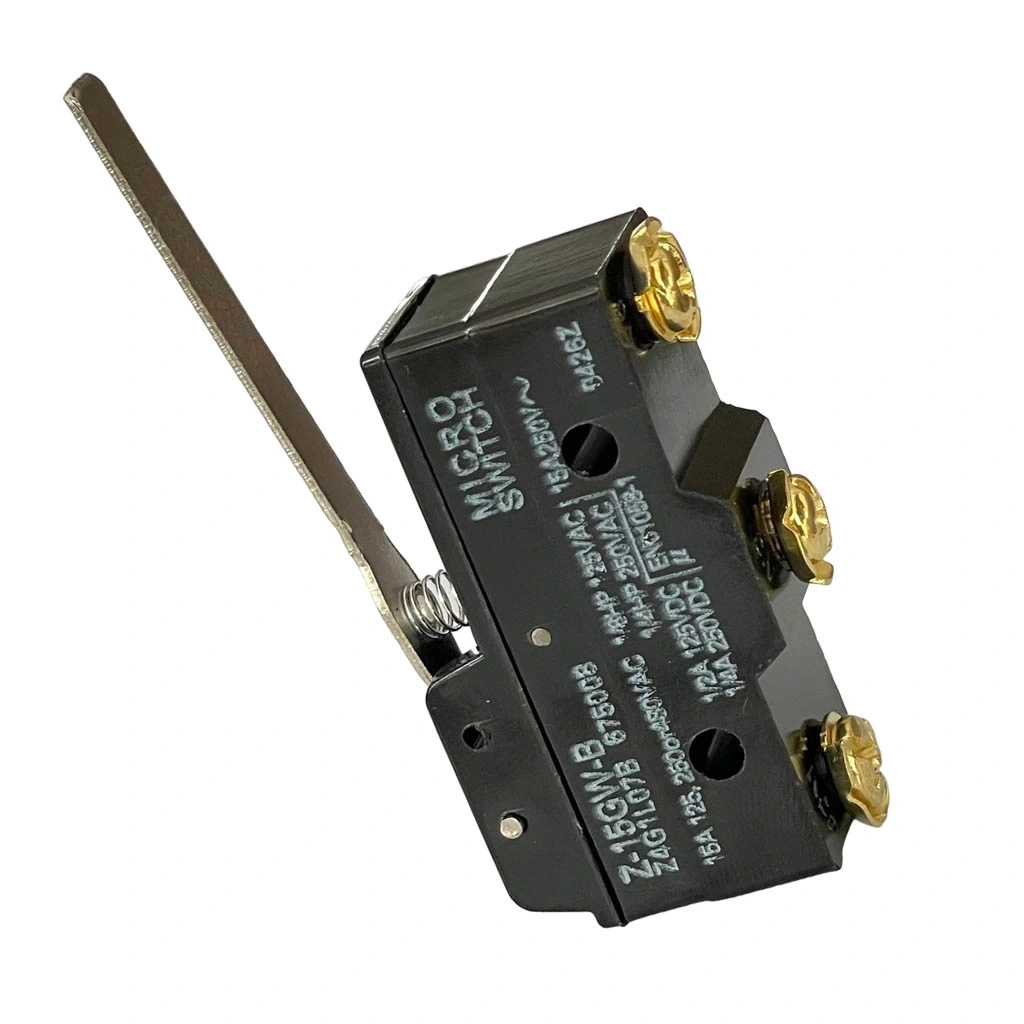

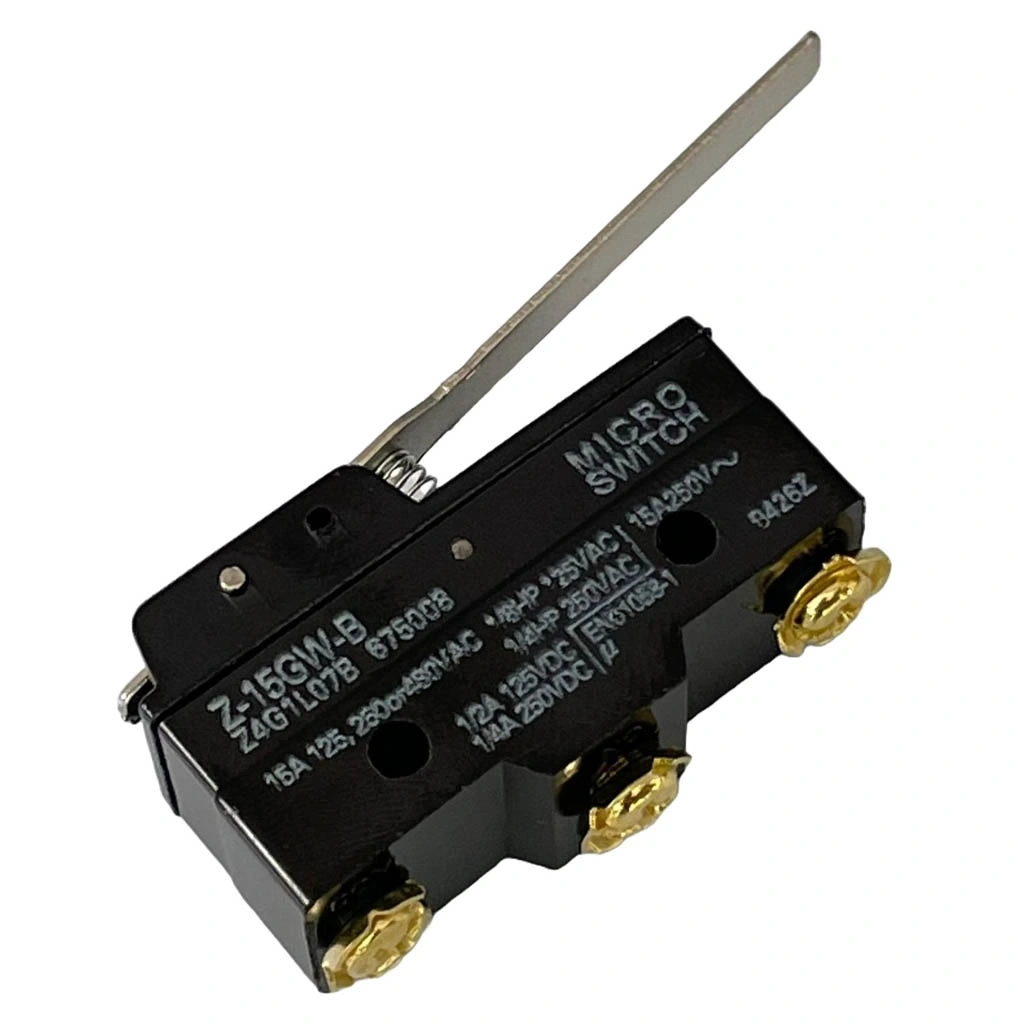

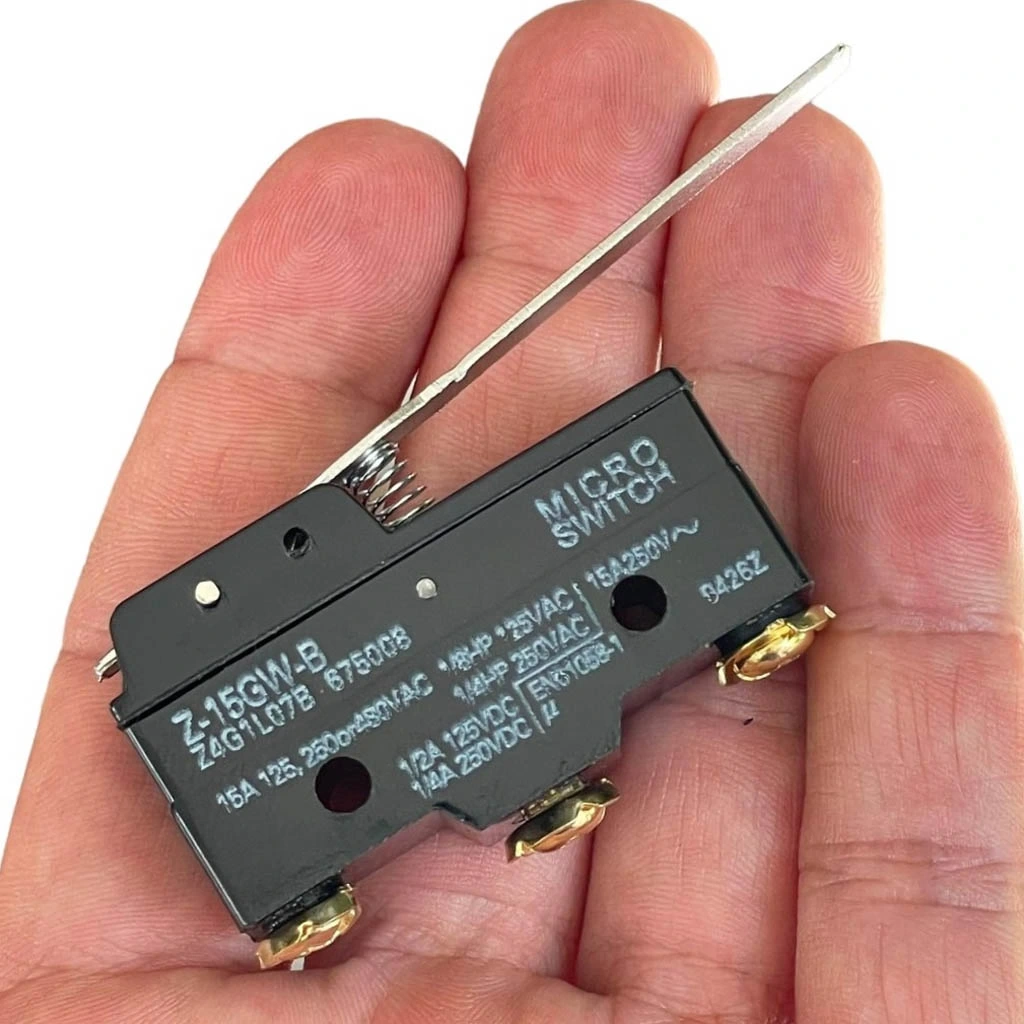

LMZ15-GW-B Uzun Paletli Mikro Switch

LMZ15-GW-B Uzun Paletli Mikro Switch

LMZ15-GW-B uzun paletli mikro switch, endüstriyel kontrol sistemleri ve otomasyon uygulamaları için tasarlanmış bir elektrik anahtarıdır. Bu tip mikro switchler genellikle uzun paletli tasarımlarıyla dikkat çekerler ve mekanik bir makara veya kolu hareket ettirerek anahtarlama işlemini gerçekleştirirler.

Endüstriyel projelerde ve otomasyon uygulamalarında ideal olan LMZ15-GW-B Uzun Paletli Mikro Switch, uzun düz palet kol tasarımı ve güvenilir mekanik yapısıyla öne çıkan bir limit anahtarıdır. Uzun düz paletli tasarımı sayesinde geniş yüzeyli objelerle kolay tetiklenme ve hassas pozisyon tespiti sağlayarak mekanik sistemlerle kolay entegrasyon sunar.

Metal gövdesi ve dayanıklı yapısı ile zorlu çalışma koşullarına uygun olan bu mikro switch, endüstriyel makineler, konveyör sistemleri, üretim hatları ve hareket algılama gerektiren projelerde güvenilir konum tespiti için kullanılır. SPDT (Single Pole Double Throw) yapısı ile hem normalde açık hem normalde kapalı kontaklar üzerinden çeşitli kontrol senaryoları oluşturulmasına olanak tanır.

Teknik Özellikler

LMZ15-GW-B, endüstriyel standartlara uygun üretilmiş, uzun paletli koluyla geniş alanlı temaslar için tasarlanmış profesyonel bir mikro switchtir. Temel teknik özellikleri aşağıda listelenmiştir.

• Model: LMZ15-GW-B
• Tip: Uzun paletli kol mikro switch
• Kontak Yapısı: SPDT (Single Pole Double Throw)
• Terminaller: 3 pin (COM, NO, NC)
• Kontak Akımı: 5A (250V AC) / 5A (30V DC)
• Gövde Malzemesi: Metal
• Kol Tipi: Uzun düz palet (Lever)
• Kol Uzunluğu: Yaklaşık 38mm
• Çalışma Kuvveti: Yaklaşık 50-70gf
• Kontak Direnci: ≤50mΩ
• Yalıtım Direnci: ≥100MΩ
• Çalışma Sıcaklığı: -25°C ila +85°C
• Boyutlar: Yaklaşık 20 x 10 x 6.5mm (Gövde)
• Mekanik Ömür: >1,000,000 çalışma döngüsü
• Elektriksel Ömür: >100,000 çalışma döngüsü (nominal yükte)
• Koruma Sınıfı: IP40 (standart, kapaksız versiyon)

Kullanım Avantajları

LMZ15-GW-B uzun paletli mikro switch, düz palet tasarımı ve güvenilir mekanik yapısı ile çeşitli uygulama alanlarında belirgin avantajlar sunar. Özellikle geniş yüzeyli algılama gerektiren projelerde tercih edilmesini sağlayan özellikler aşağıda listelenmiştir.

• Geniş Temas Alanı: Uzun düz palet tasarımı ile büyük yüzeyli objeleri algılama.
• Düşük Tetikleme Kuvveti: Uzun kol sayesinde minimal kuvvetle aktivasyon.
• Hassas Algılama: Uzun kol mekanizması ile hassas konum tespiti.
• Mekanik Dayanıklılık: Metal gövde ve kaliteli materyaller ile uzun ömür.
• Yüksek Akım Kapasitesi: 5A akım taşıma kapasitesiyle doğrudan yük kontrolü.
• Çift Kontak (SPDT): Hem normalde açık hem normalde kapalı kullanım imkanı.
• Kolay Montaj: Standart montaj delikleri ile hızlı entegrasyon.
• Esnek Hareket: Çok yönlü hareket kabiliyeti ile farklı tetikleme açıları.
• Geniş Sıcaklık Aralığı: -25°C ila +85°C aralığında güvenilir çalışma.

İdeal Kullanım Alanları

LMZ15-GW-B uzun paletli mikro switch, geniş algılama alanı gerektiren mekanik sistemlerde konum tespiti için idealdir. En yaygın kullanım alanları aşağıda listelenmiştir.

• Konveyör Sistemleri: Parça geçiş algılama ve konum kontrolü
• Üretim Hatları: Ürün pozisyon tespiti ve yönlendirme sistemleri
• Ambalaj Makineleri: Paket algılama ve otomatik besleme sistemleri
• Kapak/Kapı Mekanizmaları: Açık-kapalı durum algılama
• Endüstriyel Otomasyonlar: Hareket limiti ve referans noktası tespiti
• Motorlu Sistemler: Hareket sınırlama ve konum kontrolü
• Kağıt Besleme Sistemleri: Kağıt geçiş ve sıkışma algılama
• Güvenlik Sistemleri: Erişim kontrolü ve durum tespiti
• Robotik Uygulamalar: Konum referanslama ve limit kontrolleri

Montaj ve Kullanım İpuçları

Uzun Paletli Tasarımın Avantajları

LMZ15-GW-B'nin uzun düz paletli kol tasarımı, diğer mikro switch tiplerine göre belirgin avantajlar sağlar. Bu uzatılmış düz tasarım, algılama esnekliğini ve tepki hassasiyetini artırır.

Geniş Algılama Alanı ve Hassasiyet: Uzun düz paletli tasarım, en temel olarak daha geniş bir algılama alanı sağlar. Kaldıraç prensibine göre çalıştığından, paletin ucuna uygulanan minimal bir kuvvet, mikro switchin tetiklenmesi için yeterlidir. Bu düşük tetikleme kuvveti, hassas pozisyon tespitini mümkün kılar ve algılanması zor olan hafif veya nazik ürünlerde bile güvenilir çalışma sağlar. Ayrıca, uzun palet, tetikleme noktasının switch gövdesinden uzakta olmasını sağlar, bu da montaj kısıtlamaları olan uygulamalarda değerli bir esneklik yaratır.

Paletli Mikro Switchlerin Konveyör Sistemlerindeki Rolü

Uzun paletli mikro switchler, endüstriyel konveyör sistemlerinde kritik görevler üstlenir. Ürün algılama ve otomatik kontrol süreçleri için kilit bir bileşen olarak hizmet ederler.

Ürün Akış Kontrolü: Konveyör bantlarında ilerleyen ürünlerin veya ambalajların pozisyonunu tespit etmek, otomatik üretim sistemlerinin doğru çalışması için hayati önem taşır. Uzun paletli mikro switchler, bant üzerinde geçen ürünlerin algılanması ve sayılması için ideal çözümdür. Ürünler palet üzerinden geçerken, kol hafifçe bükülerek switch tetiklenir ve sinyal üretilir.

Elektriksel Özellikleri ve Bağlantı Teknikleri

Mikro switchlerin elektriksel özellikleri ve doğru bağlantı teknikleri, güvenilir çalışma ve uzun ömür için kritik öneme sahiptir. LMZ15-GW-B, çeşitli kontrol senaryoları için esneklik sunar.

SPDT Yapısının Avantajları: LMZ15-GW-B mikro switch, SPDT (Tek Kutuplu, Çift Atamalı) kontak yapısına sahiptir. Bu yapı, COM (Ortak), NO (Normalde Açık) ve NC (Normalde Kapalı) olmak üzere üç terminal sunar. SPDT yapısı, aynı switch ile farklı kontrol mantıkları oluşturma esnekliği sağlar. Örneğin, bir cihazı aktifleştirirken diğerini devre dışı bırakmak (aktif/pasif yönlendirme) mümkündür.

Mekanik Dayanıklılık ve Bakım Gereksinimleri

Uzun paletli mikro switchlerin endüstriyel ortamlardaki dayanıklılığı ve bakım gereksinimleri, sistemin güvenilirliği için önemli faktörlerdir. LMZ15-GW-B, ağır şartlarda bile uzun süreli performans için tasarlanmıştır.

Dayanıklı Tasarım ve Bakım İhtiyaçları: Metal gövde yapısı, LMZ15-GW-B mikro switchlere endüstriyel ortamlardaki titreşim, darbe ve ısı değişimlerine karşı dayanıklılık kazandırır. 1 milyon+ mekanik çalışma döngüsü kapasitesi, sürekli kullanım gerektiren uygulamalarda uzun vadeli güvenilirlik sağlar. Ancak, uzun paletli tasarım bazı spesifik bakım gereksinimlerini beraberinde getirir.

Paket İçeriği

• 1 x LMZ15-GW-B Uzun Paletli Mikro Switch
