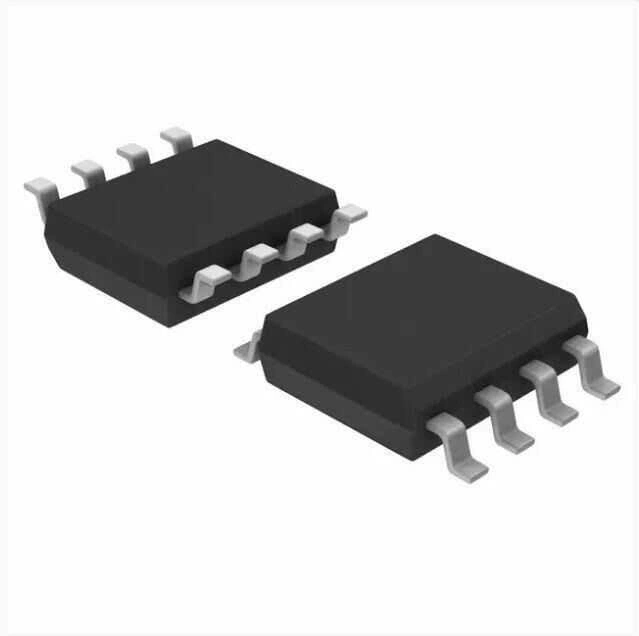

LM75BD SOIC-8 SMD Sıcaklık Sensör Entegresi

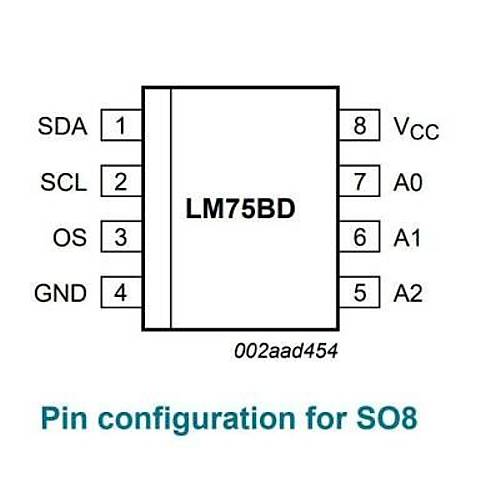

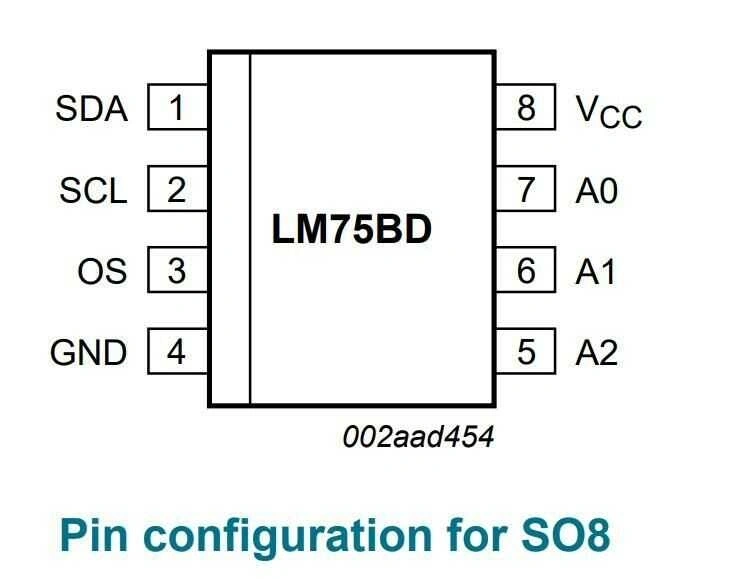

LM75BD SOIC-8 SMD Sıcaklık Sensör Entegresi LM75B, çip üzerinde bant aralığı sıcaklık sensörü ve aşırı sıcaklık algılama çıkışı ile Sigma-Delta A-to-D dönüştürme tekniği kullanan bir sıcaklıktan dijitale dönüştürücüdür. LM75B bir dizi veri kaydı içerir: Cihaz çalışma modu, OS çalışma modu, OS polaritesi ve OS hata kuyruğu gibi cihaz ayarlarını saklamak için Yapılandırma kaydı (Conf) Bölüm 7 "İşlevsel açıklama”da açıklandığı gibi; dijital sıcaklık okumasını saklamak için sıcaklık kaydı (Temp) ve 2 kablolu seri I2C veri yolu arayüzü aracılığıyla bir kontrolör tarafından iletilebilen programlanabilir aşırı sıcaklık kapatma ve histerezis sınırlarını depolamak için ayar noktası kayıtları (Tos ve Thyst). Cihaz ayrıca, sıcaklık programlanan limitleri aştığında aktif hale gelen bir açık tahliye çıkışı (OS) içerir. Sekiz cihazın aynı veriyoluna adres çakışması olmadan bağlanabilmesi için seçilebilir üç lojik adres pini vardır. Kullanım Alanları Sistem termal yönetimi Kişisel bilgisayarlar Elektronik ekipman Endüstriyel kontrolörler Seri LM75BD Besleme Gerilimi 2.8V - 5.5V Doğruluk +/- 3 C Arayüz Türü 2-Wire, I2C, SMBus Çözünürlük 11 Bit Pin Sayısı 8 Pin Paket Tipi SOIC-8 LM75BD Datasheet.
