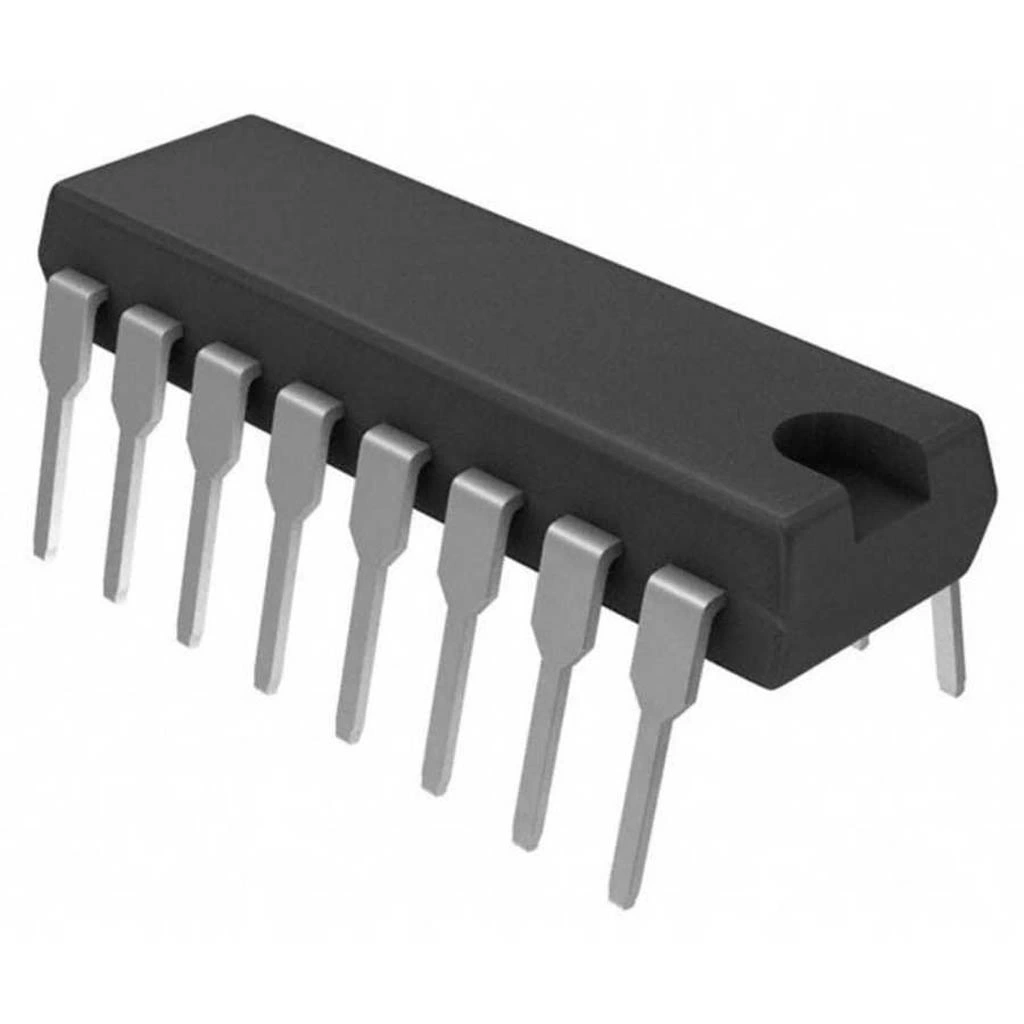

LM7001 Entegre Devre Dip-16

LM7001 Entegre Devre DIP-16

LM7001, programlanabilir PLL (Faz Kilitlemeli Döngü) frekans sentezleyici entegresidir. DIP-16 paketinde sunulan bu entegre, radyo, televizyon ve diğer frekans kontrollü cihazlar için tasarlanmıştır.

76kHz referans frekansı, ±90° faz detektörü ve geniş çalışma voltaj aralığı sunan bu entegreler, hassas frekans sentezi gerektiren uygulamalar için ideal bir çözüm sağlar.

Yüksek entegrasyon seviyesi ve düşük dış komponent ihtiyacı ile elektronik komponentler arasında öne çıkan LM7001, diğer entegreler ile uyumlu seri veri arayüzü sayesinde mikroişlemci kontrollü sistemlerde tercih edilmektedir.

---

Teknik Özellikler

LM7001 Entegre Devre DIP-16'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: National Semiconductor / Texas Instruments.
• Entegre Tipi: PLL Frekans Sentezleyici
• Paket Tipi: DIP-16 (Dual In-line Package),
• Çalışma Voltajı: 2.7V - 5.5V
• Tipik Çalışma Akımı: 4.5mA (5V'ta)
• Referans Frekansı: 76kHz (dahili)
• Frekans Aralığı: 50MHz - 500MHz (tipik)
• Programlama Arayüzü: 3-wire seri arayüz (DATA, CLOCK, ENABLE)
• Veri Formatı: 16-bit (15-bit bölme faktörü + 1-bit test biti)
• VCO Giriş Voltajı: 0.6V - 4.4V
• Faz Detektörü: ±90°, çift kutuplu
• Düşük Faz Gürültüsü: -85dBc/Hz (tipik, 10kHz offset)
• Referans Çarpanı: Programlanabilir (÷128, ÷64, ÷32, ÷16)
• Bölücü Aralığı: 1 - 32767 (15-bit)
• Kilit Algılama: Var (lock detect çıkışı)
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Paketin Pin Sayısı: 16
• Güç Dağıtımı: <450mW
• Boyutlar: 19.3mm x 6.35mm x 2.54mm (yaklaşık)
• RoHS Uyumluluğu: Var

---

Kullanım Alanları

LM7001 Entegre Devre'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Radyo Frekans Uygulamaları

• FM radyo alıcıları
• AM/FM tuner devreleri
• Dijital ayarlı radyolar
• Kablosuz mikrofon sistemleri
• Kablosuz veri aktarım devreleri

Telekomünikasyon

• Telsiz cihazları
• Alıcı-verici (transceiver) devreleri
• Baz istasyonu uygulamaları
• Frekans atlamalı sistemler
• İki yönlü haberleşme cihazları

Test ve Ölçüm Cihazları

• Sinyal jeneratörleri
• Frekans sayaçları
• Spektrum analizörleri
• RF test ekipmanları
• Kalibrasyon cihazları

Multimedya Sistemleri

• TV tuner devreleri
• Uydu alıcıları
• Kablo TV sistemleri
• Dijital yayın alıcıları
• Video iletim sistemleri

Hobi ve Eğitim Projeleri

• RF devre tasarım uygulamaları
• Amatör radyo projeleri
• Programlanabilir frekans sentezleyiciler
• Mikrodenetleyici kontrollü RF sistemler
• Elektronik laboratuvar ekipmanları

---

Avantajlar ve Özellikler

LM7001 Entegre Devre'nin sağladığı avantajlar ve çözümler.

• Yüksek Entegrasyon: Minimum harici komponent ile PLL sistemini tamamlama
• Geniş Voltaj Aralığı: 2.7V-5.5V arası çalışabilme esnekliği
• Düşük Güç Tüketimi: Batarya ile çalışan taşınabilir cihazlar için uygun
• Seri Programlama: Mikrodenetleyici ile kolay kontrol edilebilme
• Dahili Referans Osilatörü: Harici osilatör gerektirmeyen yapı
• Programlanabilir Referans Bölücü: Farklı frekans çözünürlükleri için ayarlanabilme
• DIP-16 Paketi: Breadboard ve delikli PCB ile kolay prototipleme
• Kilit Algılama Çıkışı: PLL'in kilitlenme durumunu izleme imkanı
• Düşük Faz Gürültüsü: Temiz RF sinyal üretimi
• Geniş Çalışma Sıcaklığı: Endüstriyel ve ticari uygulamalara uygunluk

---

Devre Tasarımı ve Uygulama

LM7001 Entegre Devre'nin devre tasarımı ve uygulaması hakkında detaylar.

Pin Konfigürasyonu

LM7001 entegresinin pin yerleşimi ve işlevleri.

• Pin 1 (VOUT): Faz dedektörü çıkışı, VCO kontrol voltajına bağlanır
• Pin 2 (VDD): Pozitif besleme voltajı (2.7V - 5.5V)
• Pin 3 (XTALI): Harici kristal veya referans osilatör girişi
• Pin 4 (XTALO): Harici kristal için osilatör çıkışı
• Pin 5 (VSS): Toprak (GND)
• Pin 6 (GND): Toprak bağlantısı (dijital)
• Pin 7 (REFOSC): Referans osilatör seçimi (dahili/harici)
• Pin 8 (REFGND): Referans toprak bağlantısı
• Pin 9 (DATA): Seri veri girişi
• Pin 10 (CLOCK): Seri veri saat girişi
• Pin 11 (ENABLE): Seri veri aktarımını etkinleştirme
• Pin 12 (LOCKDET): Kilit algılama çıkışı
• Pin 13 (FIN): VCO frekans giriş pini
• Pin 14 (RDIV): Referans bölücü programlama pini
• Pin 15 (PDIV): Ön bölücü programlama pini
• Pin 16 (DGND): Dijital toprak bağlantısı

Temel Devre Şeması

LM7001 entegresini kullanmanın temel yöntemleri ve devre şeması.

Gerekli Komponentler:

• 1x LM7001 Entegre Devre
• 1x VCO (Voltaj Kontrollü Osilatör) devresi veya entegresi
• 1x Filtre devresi (loop filter) komponentleri
• 2x 0.1µF bypass kapasitörü (VDD için)
• 1x 10µF elektrolitik kapasitör (besleme için)
• 1x 4.7kΩ pull-up direnci (LOCKDET pini için)
• 3x 10kΩ pull-down dirençleri (DATA, CLOCK, ENABLE pinleri için)
• Gerekirse kristal veya referans osilatör
• Mikrodenetleyici (Arduino, PIC, vb.)
• Güç kaynağı (5V veya 3.3V)

Temel Bağlantılar:

1. VDD (Pin 2) besleme voltajına bağlanır (0.1µF ve 10µF bypass kapasitörleri ile)
2. VSS (Pin 5), GND (Pin 6), REFGND (Pin 8) ve DGND (Pin 16) toprak hattına bağlanır
3. DATA (Pin 9), CLOCK (Pin 10) ve ENABLE (Pin 11) mikrodenetleyici çıkışlarına bağlanır
4. VOUT (Pin 1) loop filtre devresine bağlanır
5. Filtre çıkışı VCO kontrol girişine bağlanır
6. VCO çıkışı FIN (Pin 13) girişine bağlanır
7. LOCKDET (Pin 12) bir pull-up direnci ile pozitif beslemeye ve mikrodenetleyici girişine bağlanır
8. REFOSC (Pin 7) dahili osilatör için VSS'e, harici osilatör kullanılacaksa VDD'ye bağlanır
9. Harici kristal kullanılacaksa, XTALI (Pin 3) ve XTALO (Pin 4) kristale bağlanır

PLL Devre Tasarımı

LM7001 ile PLL devresi tasarımı ve loop filtre hesaplamaları.

Loop Filtre Tasarımı:

• Filtrenin Amacı:
  • Faz detektörü çıkışındaki yüksek frekanslı bileşenleri filtrelemek
  • PLL'in kararlı çalışmasını sağlamak
  • Kazanç ve faz marjini dengelemek
  • Kilit süresini optimize etmek
• Temel Loop Filtre Topolojisi:
  • Genellikle 2. veya 3. dereceden filtre kullanılır
  • R1, C1, R2, C2 şeklinde pasif komponentler
  • Faz marjini için 45° - 60° hedeflenir
  • Bant genişliği, kilit süresi ve gürültü performansı dengelenir
• Hesaplama Parametreleri:
  • Referans frekansı (genellikle 76kHz)
  • VCO kazancı (Hz/V)
  • Bölme faktörü (N)
  • Faz detektörü kazancı (V/rad)
  • İstenen bant genişliği
• Pratik Değerler:
  • R1: 2.2kΩ - 10kΩ
  • C1: 1nF - 10nF
  • R2: 10kΩ - 47kΩ
  • C2: 100pF - 1nF
  • Bu değerler uygulamaya göre optimize edilmelidir

VCO Seçimi ve Tasarımı:

• VCO Gereksinimleri:
  • İstenen frekans aralığında çalışabilme (örn. 88MHz - 108MHz)
  • Kontrol voltajı aralığı LM7001 çıkışıyla uyumlu olmalı (0.6V - 4.4V)
  • Yeterli kazanç (MHz/V) sağlamalı
  • Düşük faz gürültüsüne sahip olmalı
• Hazır VCO Entegreleri:
  • MC1648, MAX2606-MAX2609, CD4046 gibi entegreler kullanılabilir
  • LM7001 ile uyumlu çalışan hazır VCO modülleri tercih edilebilir
  • Belirli frekans bandı için optimize edilmiş VCO'lar seçilmeli
• Ayrık Komponentli VCO:
  • Varaktör diyot (BB909, MV209 gibi) ile ayarlanabilen LC osilatör
  • Transküktans yükselteç temelli osilatör tasarımı
  • Colpitts, Hartley veya Clapp osilatör topolojisi kullanılabilir
  • Sıcaklık kompanzasyonu için özel tasarım gerekebilir
• VCO Bağlantısı:
  • VOUT (Pin 1) filtre üzerinden VCO kontrol voltajına bağlanır
  • VCO çıkışı uygun seviyeye tamponlandıktan sonra FIN (Pin 13) girişine bağlanır
  • Giriş empedansı ve sinyal seviyesi uyumlulukları kontrol edilmeli
  • RF izolasyon için kısa ve ekranlı kablolar kullanılmalı

Seri Programlama

LM7001 entegresinin programlanması ve veri formatı.

Veri Formatı:

• Toplam Bit Sayısı: 16 bit
• İlk 15 Bit: Bölme faktörü (N) değeri, 1 - 32767 arası
• Son Bit: Test biti (genellikle 0 olarak ayarlanır)

Programlama Protokolü:

• ENABLE Pini:
  • Veri aktarımı başlamadan önce LOW'dan HIGH'a çekilir
  • 16 bit aktarıldıktan sonra tekrar LOW'a çekilir
  • HIGH seviyesinde, saat ve veri pinleri kabul edilir
• CLOCK Pini:
  • Her bit için bir saat darbesi gönderilir
  • Rising edge (yükselen kenar) tetiklemeli
  • Maksimum frekans: 10MHz
• DATA Pini:
  • Saat yükselen kenarında örneklenir
  • Önce MSB (Most Significant Bit) gönderilir
  • Son bit (16. bit) genellikle test biti olarak 0 ayarlanır
• Zamanlama:
  • ENABLE yüksek seviyeye çekilmeden önce DATA ve CLOCK stabil olmalı
  • CLOCK darbeleri arasında minimum 50ns bekleme
  • Son bitten sonra ENABLE düşük seviyeye çekilmeden önce minimum 50ns bekleme

Örnek Mikrodenetleyici Kodu:

// LM7001 Seri Programlama
// Pin tanımlamaları
const int DATA_PIN = 8;   // Seri veri pini
const int CLOCK_PIN = 9;  // Seri saat pini
const int ENABLE_PIN = 10; // Seri aktarımı etkinleştirme pini
const int LOCK_PIN = 11;   // Kilit algılama pini

// Frekans ayarı fonksiyonu
void setFrequency(unsigned int divider) {
  // Divider değeri 15 bit, 1-32767 arası olmalı
  if(divider > 32767) divider = 32767;
  if(divider < 1) divider = 1;

  // Başlangıçta pinleri hazırla
  digitalWrite(CLOCK_PIN, LOW);
  digitalWrite(DATA_PIN, LOW);
  digitalWrite(ENABLE_PIN, LOW);
  delayMicroseconds(5);

  // Veri transferini başlat
  digitalWrite(ENABLE_PIN, HIGH);
  delayMicroseconds(5);

  // 16 bit veri gönder (15 bit divider + 1 test bit)
  for(int i = 15; i >= 0; i--) {
    // MSB first
    if(i == 0) {
      // Son bit test biti (genellikle 0)
      digitalWrite(DATA_PIN, 0);
    } else {
      // Divider bitlerini gönder
      digitalWrite(DATA_PIN, (divider >> (i-1)) & 0x01);
    }

    delayMicroseconds(5);
    digitalWrite(CLOCK_PIN, HIGH);
    delayMicroseconds(5);
    digitalWrite(CLOCK_PIN, LOW);
    delayMicroseconds(5);
  }

  // Veri transferini sonlandır
  digitalWrite(ENABLE_PIN, LOW);

  // Kilitleme durumunu kontrol et
  checkLock();
}

// Kilit durumunu kontrol et
bool checkLock() {
  delay(10); // PLL'in kilitlenmesi için kısa bir bekleme
  return digitalRead(LOCK_PIN) == HIGH;
}

void setup() {
  // Pinleri ayarla
  pinMode(DATA_PIN, OUTPUT);
  pinMode(CLOCK_PIN, OUTPUT);
  pinMode(ENABLE_PIN, OUTPUT);
  pinMode(LOCK_PIN, INPUT_PULLUP);

  // Başlangıç pinleri LOW
  digitalWrite(DATA_PIN, LOW);
  digitalWrite(CLOCK_PIN, LOW);
  digitalWrite(ENABLE_PIN, LOW);

  Serial.begin(9600);
  Serial.println("LM7001 PLL Kontrolü Başladı");

  // Örnek frekans ayarı: 100MHz için (referans ve VCO'ya bağlı olarak)
  // Örneğin, 76kHz referans, ÷16 referans bölücü ve VCO: 90-110MHz için
  // Divider = 100MHz / (76kHz/16) = 21053
  setFrequency(21053);

  if(checkLock()) {
    Serial.println("PLL kilitlendi!");
  } else {
    Serial.println("PLL kilitleme hatası!");
  }
}

void loop() {
  // İstediğiniz frekans kontrol kodunu buraya ekleyin
}

Frekans Hesaplamaları

LM7001 ile frekans hesaplama ve ayarlama yöntemleri.

Temel PLL Frekans Formülü:

• Frekans Hesabı:
  • Fout = Fref × (N / R)
  • Fref: Referans frekansı (genellikle 76kHz)
  • N: Programlama değeri (divider, 1-32767)
  • R: Referans bölücü (16, 32, 64 veya 128)
• Divider Değeri Hesabı:
  • N = Fout × R / Fref
  • Örneğin: 100MHz için, R=16 iken N = 100MHz × 16 / 76kHz = 21053
  • Hesaplanan N değeri programlama sırasında kullanılır
• Referans Bölücü (R) Seçimi:
  • RDIV pini (Pin 14) bağlantısıyla programlanır
  • VDD'ye bağlı: ÷16
  • VSS'ye bağlı: ÷128
  • 10kΩ ile VDD'ye pull-up: ÷32
  • 10kΩ ile VSS'ye pull-down: ÷64

Frekans Çözünürlüğü ve Adım Boyutu:

• Adım Boyutu Hesabı:
  • Adım = Fref / R
  • Örneğin: R=16 için adım = 76kHz / 16 = 4.75kHz
  • R=128 için adım = 76kHz / 128 = 593.75Hz
• Referans Bölücü Seçim Kriterleri:
  • Küçük R değeri: Geniş bant genişliği, hızlı kilit, büyük adım boyutu
  • Büyük R değeri: Daha iyi faz gürültüsü, küçük adım boyutu
  • FM radyo uygulamaları için genellikle R=16 veya R=32 seçilir
  • Hassas ayar gerektiren uygulamalar için R=64 veya R=128 seçilir

Pratik Frekans Tablosu:

İstenen Frekans	Referans Bölücü (R)	Divider Değeri (N)	Adım Boyutu
88.0 MHz (FM Alt Sınır)	16	18526	4.75 kHz
98.0 MHz (FM Orta)	16	20632	4.75 kHz
108.0 MHz (FM Üst Sınır)	16	22737	4.75 kHz
100.0 MHz	32	42105	2.375 kHz
100.0 MHz	64	84211	1.1875 kHz

---

Uygulama Örnekleri

LM7001 entegresi ile yapılabilecek pratik proje örnekleri.

Dijital Kontrollü FM Radyo

LM7001 kullanarak mikroişlemci kontrollü FM radyo alıcısı tasarımı.

• Gerekli Komponentler:
  • LM7001 PLL entegresi
  • FM bandı için VCO devresi (88-108MHz)
  • FM front-end entegresi (örn. TDA7088, MC13135)
  • Arduino veya PIC mikrodenetleyici
  • LCD ekran (istasyon bilgisi için)
  • Döner enkoder veya butonlar (kullanıcı arayüzü için)
  • Ses amplifikatörü ve hoparlör
• Çalışma Prensibi:
  • Mikrodenetleyici LM7001'i programlayarak VCO frekansını ayarlar
  • FM front-end devresi sinyali demodüle eder
  • PLL kilitlendiğinde LOCKDET pini üzerinden istasyon bulunduğu anlaşılır
  • Kullanıcı arayüzü ile istasyon seçimi yapılır
  • Seçilen istasyonlar mikrodenetleyici hafızasında saklanabilir
• Özellikler:
  • Dijital frekans gösterimi
  • İstasyon hafızası
  • Otomatik istasyon arama
  • Hassas frekans ayarı
  • Batarya ile çalışma imkanı

Programlanabilir Sinyal Jeneratörü

Mikrodenetleyici kontrollü ayarlanabilir frekans üreteci.

• Gerekli Komponentler:
  • LM7001 PLL entegresi
  • Geniş bantlı VCO devresi
  • Arduino veya STM32 mikrodenetleyici
  • LCD ekran (frekans gösterimi için)
  • Tuş takımı veya döner enkoder
  • RF tampon devresi (çıkış için)
• Çalışma Prensibi:
  • Kullanıcı istenen frekansı girer
  • Mikrodenetleyici bölme faktörünü hesaplar
  • LM7001 programlanarak VCO frekansı ayarlanır
  • RF tampon devresi sinyal seviyesini uygun hale getirir
  • Farklı frekans bantları için VCO değiştirme opsiyonu eklenebilir
• Özellikler:
  • Geniş frekans aralığı
  • Hassas frekans ayarı
  • Düşük faz gürültüsü
  • Preset frekans hafızası
  • Frekans tarama fonksiyonu

Amatör Radyo Frekans Sentezleyici

Amatör telsiz uygulamaları için LM7001 tabanlı frekans sentezleyici.

• Gerekli Komponentler:
  • LM7001 PLL entegresi
  • Çoklu VCO devreleri (farklı amatör bantları için)
  • Mikrodenetleyici (Arduino veya PIC)
  • OLED veya LCD ekran
  • Modülatör devresi (SSB, FM, AM)
  • RF güç amplifikatörü
• Çalışma Prensibi:
  • Kullanıcı istenen bandı ve frekansı seçer
  • Mikrodenetleyici uygun VCO'yu devreye alır
  • LM7001 programlanarak istenen frekans ayarlanır
  • Modülatör sesi veya veriyi RF sinyaline çevirir
  • RF güç amplifikatörü sinyal seviyesini artırır
• Özellikler:
  • Çoklu amatör bant desteği
  • Çoklu modülasyon modları
  • Frekans gösterimi
  • Kanallı veya sürekli ayar
  • Frekans hafızaları

---

Sorun Giderme ve İpuçları

LM7001 Entegre Devre kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• PLL Kilitlenmiyor: Referans frekansını kontrol edin, loop filtresini optimize edin, VCO'nun frekans aralığını doğrulayın, besleme voltajını stabilize edin
• Yüksek Faz Gürültüsü: Loop filtresini yeniden tasarlayın, VCO'yu iyileştirin, referans osilatörün kalitesini artırın, RF izolasyonu sağlayın
• Programlama Çalışmıyor: Zamanlama diyagramını kontrol edin, seri veri arayüzü bağlantılarını doğrulayın, pull-up/pull-down dirençleri ekleyin
• Frekansta Kayma: Sıcaklık değişimlerini minimize edin, VCO'nun sıcaklık stabilitesini iyileştirin, regüle edilmiş güç kaynağı kullanın
• Referans Sızıntısı: Daha iyi loop filtre tasarımı, RF izolasyonu, güç hatlarında daha iyi filtreleme, PCB tasarımını iyileştirme

Tasarım İpuçları

LM7001 entegresi ile daha başarılı devreler tasarlamak için öneriler.

• PCB Tasarımı:
  • Analog ve dijital toprakları ayrı tutun, tek noktada birleştirin
  • VCO ve loop filtre bileşenlerini LM7001'e yakın yerleştirin
  • RF yolları kısa tutun
  • Dijital kontrol hatlarını analog sinyallerden uzak tutun
  • VDD için çoklu bypass kapasitörleri kullanın
• Güç Kaynağı:
  • Düşük gürültülü, regüle edilmiş güç kaynağı kullanın
  • LM7001 ve VCO için ayrı regülatörler tercih edin
  • Güç hatlarında ferrit boncuk ve kapasitör filtresi ekleyin
  • PLL'in temiz çalışması için besleme gürültüsünü minimize edin
• RF İzolasyon:
  • VCO ve PLL arasında tampon yükselteci kullanın
  • Hassas RF hatlarında ekranlama yapın
  • RF sızıntı yollarını belirleyip bloke edin
  • Gerekirse metal muhafaza kullanın
• Programlama ve Kontrol:
  • Seri veri pinlerinde düşük kapasitif yüklemeye dikkat edin
  • Seri arayüz hatlarında pull-up/pull-down dirençleri kullanın
  • Programlama sırasında temiz saat sinyali sağlayın
  • LOCKDET çıkışında debounce filtresi ekleyin

VCO Optimizasyonu

LM7001 ile kullanılacak VCO devresinin performansını artırma.

• VCO Gürültü Azaltma:
  • Yüksek Q faktörlü komponentler kullanın
  • Varaktör diyot seçiminde düşük gürültülü tipleri tercih edin
  • VCO için ayrı, düşük gürültülü regülatör kullanın
  • VCO devre elemanlarını termik olarak izole edin
• Kazanç Optimizasyonu:
  • VCO kazancını (MHz/V) uygulama için optimize edin
  • Çok yüksek kazançtan kaçının (gürültüye hassasiyet artar)
  • Çok düşük kazançtan kaçının (çalışma aralığı sınırlanır)
  • Optimal kazanç için varaktör polarizasyonunu ayarlayın
• Frekans Doğrusallığı:
  • Kontrol voltajı ile frekans arasında doğrusal ilişki için devre tasarlayın
  • Varaktör diyotların çalışma bölgesini optimize edin
  • Linearizasyon devreleri ekleyin
  • İyi bir kazanç/doğrusallık dengesi oluşturun
• Sıcaklık Stabilitesi:
  • NP0/C0G kapasitörler kullanın
  • Sıcaklık katsayısı düşük komponentler seçin
  • Kritik RF komponentleri için sıcaklık kompanzasyonu uygulayın
  • VCO devresini termal açıdan izole edin

Loop Filtre Optimizasyonu

LM7001 PLL devrelerinde loop filtre tasarımını iyileştirme yöntemleri.

• Filtre Topolojisi Seçimi:
  • İkinci derece passive RC filtre çoğu uygulama için yeterlidir
  • Üçüncü derece filtre daha iyi referans bastırma sağlar
  • Aktif filtre, çok düşük bant genişliği gerektiren uygulamalarda düşünülebilir
  • Pasif filtre için düşük sızıntı akımlı kapasitörler seçin
• Bant Genişliği Seçimi:
  • Dar bant genişliği: Daha iyi faz gürültüsü, daha uzun kilit süresi
  • Geniş bant genişliği: Daha hızlı kilit, daha kötü faz gürültüsü
  • FM uygulamaları için tipik 3-10kHz bant genişliği optimal olabilir
  • Mobil uygulamalar için daha geniş bant genişliği tercih edilebilir
• Faz Marjini Optimizasyonu:
  • 45°-60° faz marjini için filtre bileşenlerini hesaplayın
  • Çok düşük faz marjini: Stabilite sorunları, salınım riski
  • Çok yüksek faz marjini: Zayıf geçici yanıt, aşırı sönümleme
  • Benzetim programları ile filtre performansını değerlendirin
• Komponent Seçimi:
  • Düşük gürültülü, hassas dirençler kullanın (%1 veya daha iyi)
  • Düşük sızıntı akımlı, yüksek kaliteli kapasitörler seçin (film veya seramik NP0/C0G)
  • Filtre bileşenlerini elektriksel ve RF gürültüden koruyun
  • Geniş frekanslı bastırma için çoklu RC bölümleri ekleyin

---

Paket İçeriği

• LM7001 Entegre Devre DIP-16

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
