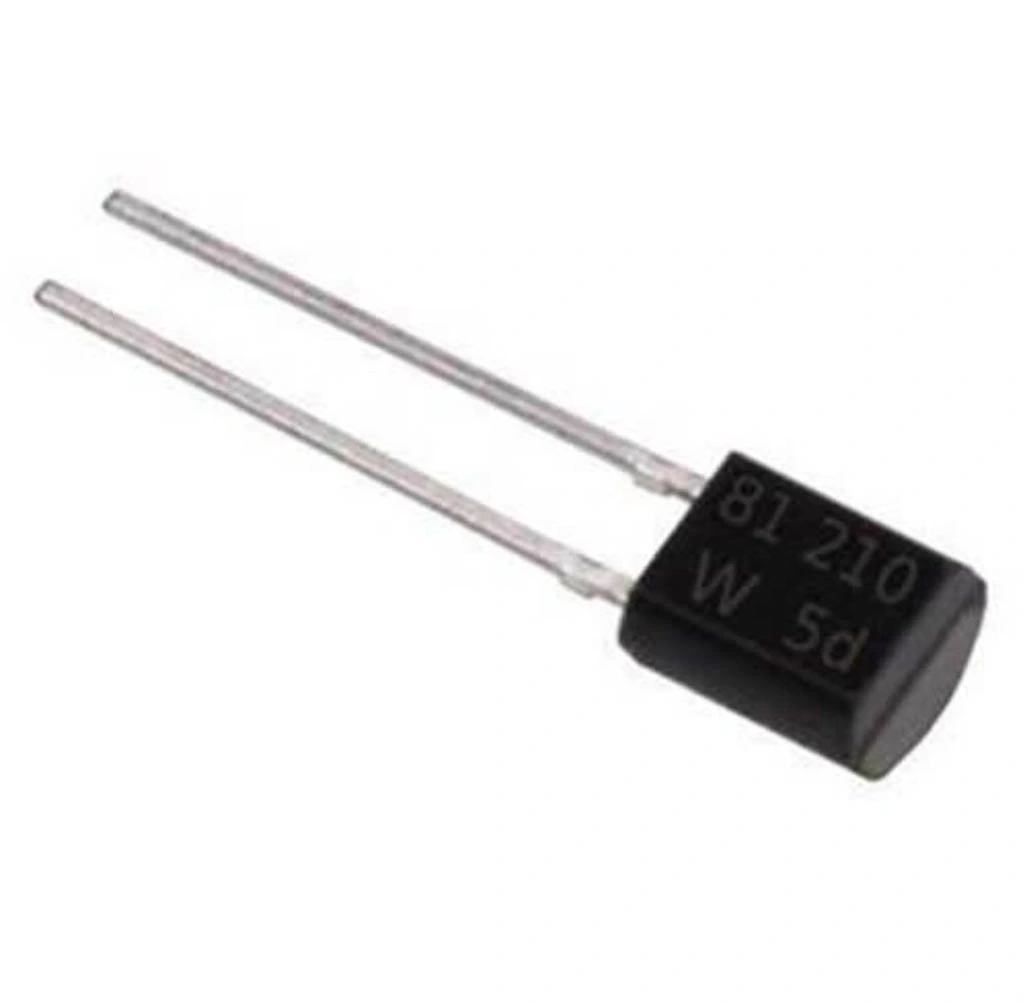

KTY81-210 PTC Termistör
KTY81-210, pozitif sıcaklık katsayısına (PTC) sahip silikon tabanlı hassas bir sıcaklık sensörüdür. Sıcaklık arttıkça direnci doğrusal olarak artan bu sensör, geniş bir sıcaklık aralığında kararlı ölçümler sunar.
Philips (NXP) tarafından geliştirilen KTY81-210, -55°C ile +150°C arasında çalışabilir ve çeşitli sıcaklık ölçüm uygulamaları için ideal bir çözümdür. Elektronik komponentler arasında sıcaklık ölçümü ve kontrolü için yaygın olarak kullanılan güvenilir bir bileşendir.
Doğrusal karakteristiği sayesinde standart NTC termistörlere göre daha basit kalibrasyon gerektiren KTY81-210, endüstriyel uygulamalardan hobi projelerine kadar geniş bir kullanım yelpazesine sahiptir.
Teknik Özellikler
KTY81-210 PTC Termistör'ün detaylı teknik özellikleri aşağıda listelenmiştir.
- Üretici: Philips / NXP Semiconductors
- Sensör Tipi: PTC Termistör (Pozitif Sıcaklık Katsayılı)
- Model: KTY81-210
- Paket Tipi: Radyal, SO-92 (TO-92 Benzeri)
- Nominal Direnç (25°C): 2.000 Ohm ±1%
- Sıcaklık Katsayısı: 0.79%/K (Tipik)
- Çalışma Sıcaklık Aralığı: -55°C ile +150°C arası
- Maksimum Çalışma Sıcaklığı: 170°C
- Doğrusallık: ±1% (1%/K)
- Uzun Dönem Kararlılık: ±0.5% (%/yıl)
- Maksimum Güç Yayılımı: 250 mW
- Maksimum Ölçüm Akımı: 5 mA
- Termal Zaman Sabiti: yaklaşık 15 saniye (durgun havada)
- Kendi Kendine Isınma: 0.2 K/mW (havada)
- Devreye Girme Gerilimi: 75V
- Direnç Değerleri: 1.630 Ohm (0°C), 2.000 Ohm (25°C), 2.395 Ohm (50°C)
- Tolerans: ±1%
- Montaj Tipi: Through-Hole
- Pin Aralığı: 2.54 mm (Standard)
- Boyutlar: yaklaşık 4.5mm x 3mm x 3mm
Kullanım Alanları
KTY81-210 PTC Termistör'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.
Endüstriyel Uygulamalar
- Endüstriyel proses kontrol sistemleri
- Motor sıcaklık izleme
- Güç elektroniği devreleri
- Transformatör sıcaklık koruma
- HVAC sistemleri
Otomotiv Uygulamaları
- Motor sıcaklık ölçümü
- Batarya yönetim sistemleri
- Yağ ve su sıcaklık ölçümü
- Kabin ısı kontrolü
- Soğutma sistemi kontrolü
Hobi ve Eğitim Projeleri
- Arduino tabanlı sıcaklık ölçüm projeleri
- Dijital termometreler
- Termostat kontrol devreleri
- Veri kayıt sistemleri
- Sıcaklık kontrollü fanlar
Avantajlar ve Özellikler
KTY81-210 PTC Termistör'ün sağladığı avantajlar ve çözümler.
- Doğrusal Karakteristik: Sıcaklık-direnç ilişkisi neredeyse doğrusaldır
- Yüksek Doğruluk: ±1% tolerans ile hassas ölçüm
- Geniş Sıcaklık Aralığı: -55°C ile +150°C arası çalışma
- Uzun Dönem Kararlılık: Zaman içinde minimum sapma
- Kolay Sinyal İşleme: Doğrusal karakteristik sayesinde basit devre tasarımı
- Düşük Kendi Kendine Isınma: Ölçüm hassasiyetini etkilemez
- Sağlam Yapı: Epoksi kaplama ile çevresel koruma
- Endüstriyel Standart: Yaygın kabul görmüş sıcaklık sensörü
- Değiştirilebilirlik: Aynı seri içinde kolayca değiştirilebilir
- NTC'lere Göre Avantaj: Daha doğrusal karakteristik ve basit devrelerde kullanım
Uygulama ve Devre Tasarımı
KTY81-210 PTC Termistör ile yapılabilecek temel devre tasarımları ve uygulamalara örnekler.
İpucu: Ölçüm akımını 1mA civarında tutun. Yüksek akımlar kendi kendine ısınmaya neden olur.
Temel Devre Bağlantıları:
- Gerilim Bölücü Devresi: KTY81-210 ve sabit direnç arasında bağlantı yaparak analog okuma
- Akım Limitleme: Seri direnç kullanarak sensörden geçen akımı sınırlama
- Sinyal Koşullandırma: Op-amp kullanarak sinyali yükseltme ve filtreleme
- Arduino Bağlantısı: Analog pine gerilim bölücü devresi ile bağlantı
- Karşılaştırıcı Devresi: Belirli sıcaklık eşiklerinde tetikleme için LM393 gibi karşılaştırıcılar kullanma
Tasarım İpuçları:
- Sensör kablolarının uzun olduğu durumlarda ekranlı kablo kullanın
- Gürültüyü azaltmak için filtreleme kapasitörleri ekleyin
- Ölçüm akımını 1-2 mA arasında tutarak kendi kendine ısınmayı minimize edin
- Doğru sıcaklık-direnç dönüşümü için üretici tablosunu veya formülünü kullanın
- Termistörü ısıl macun ile ölçüm yüzeyine iyi temas ettirin
Sorun Giderme ve İpuçları
KTY81-210 PTC Termistör kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Kararsız Okumalar: Gürültü filtreleme devreleri ekleyin, kablo uzunluğunu azaltın.
- Hatalı Ölçümler: Sensör akımını kontrol edin, kalibrasyonu doğrulayın.
- Yavaş Tepki Süresi: Termal iletkeni artırın, daha küçük termistör kullanın.
- Sensör Arızası: Aşırı ısınma veya aşırı akım kontrolü yapın.
- Yetersiz Doğruluk: Çoklu nokta kalibrasyonu uygulayın.
Verimli Kullanım İpuçları
- Sensörü ölçülecek yüzeye mümkün olduğunca yakın konumlandırın
- Isıl iletkenliği artırmak için termal macun veya termal pad kullanın
- Nem ve korozyon koruması için sensörü uygun şekilde izole edin
- Sıcaklık-direnç tablolarını veya dönüşüm formüllerini kullanarak hassas hesaplamalar yapın
- Mikroişlemci uygulamaları için ortalama okuma ve filtreleme algoritmaları kullanın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Projeleriniz için çeşitli entegreler. Farklı fonksiyonlar için aradığınız entegreleri bulabilirsiniz.
Ürünleri İncele →
Özel uygulama alanları için çeşitli entegreler ve elektronik bileşenler.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir elektronik komponentler
- Teknik Destek: Ürün seçimi ve kullanımı konusunda uzman desteği
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo
- Tamamlayıcı Ürünler: Geniş ürün yelpazesi
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
PTC ve NTC termistör arasındaki fark nedir?
PTC termistörlerde sıcaklık artınca direnç artar, NTC'lerde sıcaklık artınca direnç azalır. KTY81-210 gibi PTC'ler daha doğrusal karakteristiğe sahiptir.
KTY81-210 ile Arduino nasıl bağlanır?
KTY81-210 ve 2.2K direnç ile gerilim bölücü devresi oluşturup Arduino'nun analog girişine bağlanır. Sıcaklık değeri direnç-sıcaklık formülü ile hesaplanır.
KTY81-210'un direnç-sıcaklık formülü nedir?
T = (R - 2000) / (2000 * 0.0079) + 25 formülü ile yaklaşık sıcaklık hesaplanabilir. Daha hassas ölçüm için üretici tablolarını kullanın.
Termistör polaritesi önemli midir?
KTY81-210 gibi silikon PTC termistörler polariteye sahiptir. Doğru bağlantı için uzun bacak genellikle pozitif, kısa bacak negatif olarak bağlanır.
Kendi kendine ısınma etkisi nasıl önlenir?
Sensörden geçen akımı 1-2mA ile sınırlayın. Yüksek değerli seri direnç kullanın veya darbe modunda çalıştırıp ölçüm aralarında sensörü kapatın.
KTY81-210 su geçirmez midir?
Hayır, standart modeli su geçirmez değildir. Sıvı ortamlarda kullanım için ısı büzüşen tüp, epoksi veya silikon ile su geçirmez hale getirin.
Termistör kablosu uzatılabilir mi?
Evet, ancak uzun kablolar direnç ve gürültü ekler. Ekranlı kablo kullanın, dört telli ölçüm tekniği uygulayın veya sinyal koşullandırıcıyı sensöre yakın konumlandırın.
KTY81-210 yerine LM35 kullanabilir miyim?
Evet, LM35 dijital çıkışlı daha yüksek doğruluklu bir alternatiftir. Ancak LM35 sadece 0-150°C aralığında çalışır, KTY81-210 ise -55°C'ye kadar ölçüm yapabilir.
