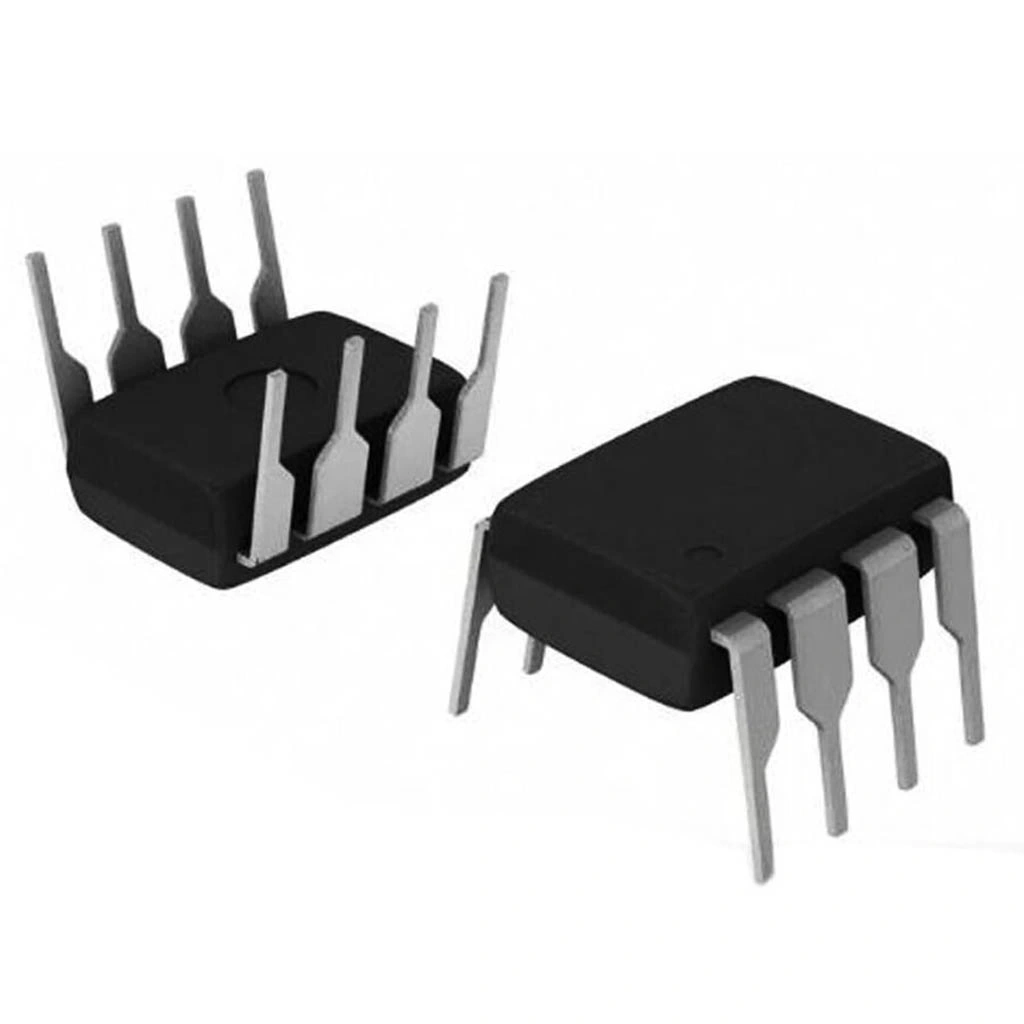

LM567CM Codec Entegresi Dip-8

LM567CM Codec Entegresi DIP-8

LM567CM, ton dekoder veya ton algılayıcı olarak bilinen popüler bir entegredir. DIP-8 paketinde sunulan bu entegre, belirli bir frekansı algılayıp çıkış sinyali üreten PLL (Phase Locked Loop) tabanlı bir devredir.

Düşük güç tüketimi, geniş besleme voltajı aralığı ve programlanabilir bant genişliği sağlayan bu entegreler, uzaktan kumanda sistemleri ve ton kodlamalı haberleşme uygulamaları için ideal bir çözüm sunar.

Sadece birkaç harici komponent ile tamamlanabilen elektronik komponentler arasında yer alan LM567CM, diğer entegreler ile kolayca bütünleşebilen özel fonksiyonu sayesinde DTMF ve ton kontrollü sistemlerde sıklıkla tercih edilmektedir.

---

Teknik Özellikler

LM567CM Codec Entegresi DIP-8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Texas Instruments / National Semiconductor.
• Entegre Tipi: Ton Dekoder (Tone Decoder)
• Paket Tipi: DIP-8 (Dual In-line Package),
• Çalışma Voltajı: 4.75V - 9.0V
• Tipik Çalışma Akımı: 8mA (8V'ta)
• Frekans Algılama Aralığı: 0.01Hz - 500kHz
• Merkez Frekans Kararlılığı: ±0.5% (0°C - 70°C arası)
• Bant Genişliği Aralığı: Merkez frekansının %14'ü kadar ayarlanabilir
• Besleme Voltajı Reddi: %0.05 değişiklik/V (tipik)
• Çıkış Akımı: 100mA (maksimum)
• Çıkış Tipi: Açık kollektör (NPN)
• Giriş Sinyal Seviyesi: 25mV - 200mV RMS
• Giriş Empedansı: 20kΩ (tipik)
• Algılama Gecikmesi: Bant genişliği ve giriş sinyal seviyesine bağlı olarak değişken
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Merkez Frekans Ayarı: Harici R-C devresi ile ayarlanabilir
• PLL Teknolojisi: Quad komparatör, VCO ve akım sürücü içerir
• Çıkış Saturasyon Voltajı: 0.6V (maksimum, 100mA'de)

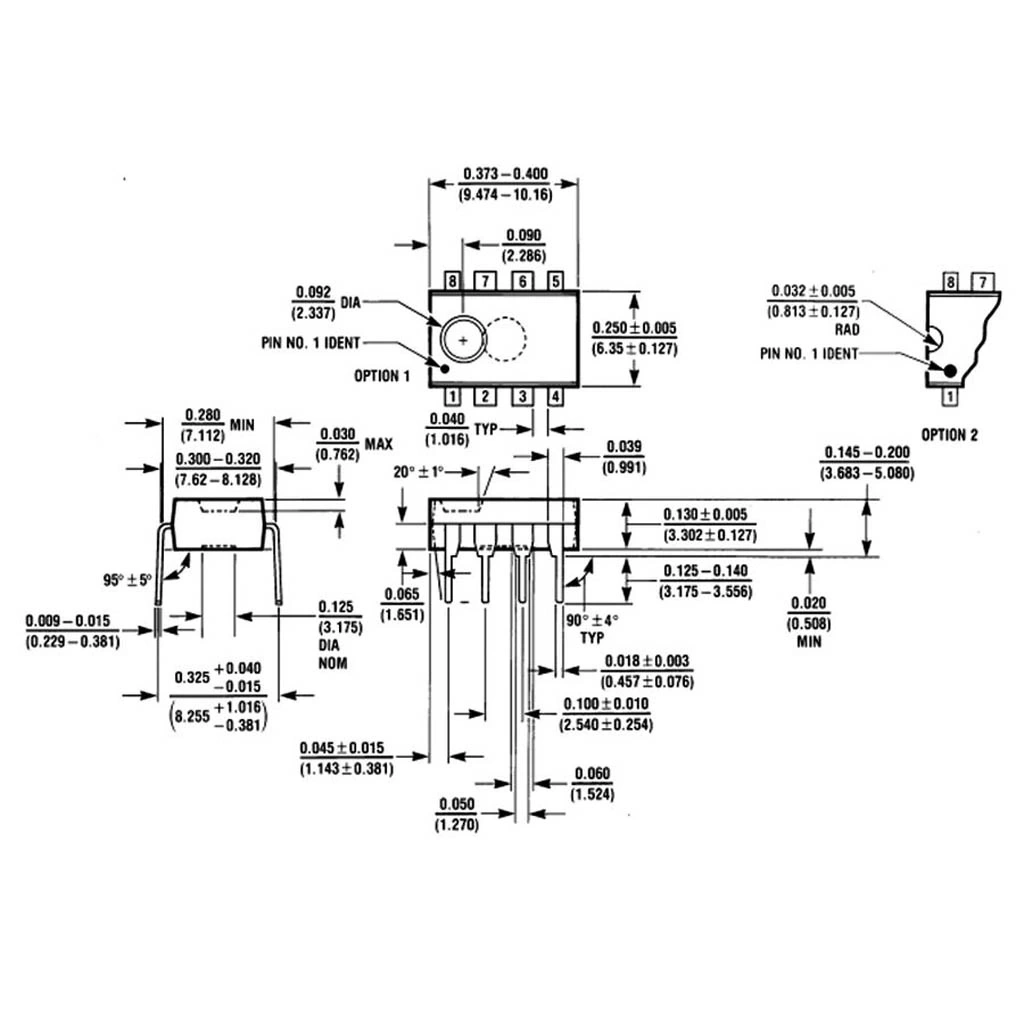

• Boyutlar: 9.81mm x 6.35mm x 3.3mm (yaklaşık)
• Ağırlık: 0.4 gram (yaklaşık)
• RoHS Uyumluluğu: Var

---

Kullanım Alanları

LM567CM Codec Entegresi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Haberleşme Sistemleri

• DTMF (Çift Tonlu Çoklu Frekans) çözücüleri
• FSK veri demodülatörleri
• Ton kodlu telemetri sistemleri
• Kablosuz kumanda alıcıları
• Çağrı sistemleri ve alıcıları

Endüstriyel Kontrol

• Makine kontrol sistemleri
• Uzaktan kontrollü anahtarlama devreleri
• Ton aktivasyonlu güvenlik sistemleri
• Üretim hattı sensörleri
• Filtre ve algılayıcı devreleri

Otomotiv Uygulamaları

• Uzaktan kumanda sistemleri
• Motor ve sensör devirleri algılama
• Alarm ve güvenlik sistemleri
• Elektronik kilit kontrol sistemleri
• Akustik ve ultrasonik detektörler

Tüketici Elektroniği

• Oyuncak ve model araç kumandaları
• Kablosuz kapı zilleri
• TV ve müzik sistemleri uzaktan kumandaları
• Ses aktivasyonlu cihazlar
• Basit oyun ve eğlence sistemleri

Hobi ve Eğitim Projeleri

• Basit robotik kontrol sistemleri
• Arduino ve Raspberry Pi projeleri
• Müzik ve ses algılama devreleri
• Elektronik müzik aletleri
• Eğitimsel PLL ve osilatör deneyleri

---

Avantajlar ve Özellikler

LM567CM Codec Entegresi'nin sağladığı avantajlar ve çözümler.

• Kompakt Paket: DIP-8 formatında küçük boyut ve kolay kullanım
• Düşük Komponent İhtiyacı: Az sayıda harici komponent ile çalışabilme
• Yüksek Gürültü Bağışıklığı: Zorlu ortamlarda bile güvenilir algılama
• Ayarlanabilir Bant Genişliği: Uygulama ihtiyacına göre hassasiyet ayarlama
• Geniş Frekans Aralığı: 0.01Hz'den 500kHz'e kadar geniş çalışma aralığı
• Düşük Güç Tüketimi: Batarya ile çalışan cihazlar için uygundur
• Yüksek Çıkış Akımı: 100mA'e kadar yük sürme kapasitesi
• Kolay Entegrasyon: Standart lojik devrelerle doğrudan çalışabilme
• Sıcaklık Kararlılığı: Geniş çalışma sıcaklığı aralığında kararlı performans
• Ekonomik Çözüm: Düşük maliyetli ve güvenilir ton algılama çözümü

---

Devre Tasarımı ve Uygulama

LM567CM Codec Entegresi'nin devre tasarımı ve uygulaması hakkında detaylar.

Pin Konfigürasyonu

LM567CM entegresinin pin yerleşimi ve işlevleri.

• Pin 1 (OUTPUT FILTER): Çıkış filtresi için kapasitör bağlantı noktası
• Pin 2 (LOOP FILTER): Loop filtresi için kapasitör bağlantı noktası
• Pin 3 (INPUT): Sinyal girişi
• Pin 4 (GND): Toprak bağlantısı
• Pin 5 (OUTPUT): Açık kollektör çıkış (aktif düşük)
• Pin 6 (TIMING CAPACITOR): Zamanlama kapasitörü bağlantı noktası
• Pin 7 (TIMING RESISTOR): Zamanlama direnci bağlantı noktası
• Pin 8 (V+): Pozitif besleme girişi

Temel Devre Şeması

LM567CM entegresini kullanmanın temel yöntemleri ve devre şeması.

Gerekli Komponentler:

• 1x LM567CM Ton Dekoder Entegresi
• 1x R1 (Zamanlama direnci, 2kΩ - 20kΩ arası)
• 1x C1 (Zamanlama kapasitörü, 1nF - 100nF arası)
• 1x C2 (Loop filtresi, genellikle 1µF - 10µF elektrolitik)
• 1x C3 (Çıkış filtresi, genellikle 2.2µF elektrolitik)
• 1x C4 (Besleme bypass kapasitörü, 0.1µF seramik)
• 1x C5 (Giriş kuplaj kapasitörü, 0.1µF seramik)
• 1x R2 (Çıkış pull-up direnci, 1kΩ - 10kΩ)
• Güç kaynağı (4.75V - 9.0V)
• Sinyal kaynağı

Temel Bağlantılar:

1. Pin 8 (V+) güç kaynağına bağlanır (C4 bypass kapasitörü ile)
2. Pin 4 (GND) toprak hattına bağlanır
3. Pin 7 (TIMING RESISTOR) ve Pin 6 (TIMING CAPACITOR) arasına R1 ve C1 bağlanır
4. Pin 6 (TIMING CAPACITOR) toprak hattına C1 ile bağlanır
5. Pin 3 (INPUT) sinyal kaynağına C5 üzerinden bağlanır
6. Pin 2 (LOOP FILTER) toprak hattına C2 ile bağlanır
7. Pin 1 (OUTPUT FILTER) toprak hattına C3 ile bağlanır
8. Pin 5 (OUTPUT) R2 pull-up direnci ile V+ beslemesine ve yüke/mikrodenetleyiciye bağlanır

Frekans Hesaplamaları

LM567CM entegresinin merkez frekans ve bant genişliği hesaplamaları.

Merkez Frekans Hesabı:

• Formül: f? = 1 / (1.1 × R1 × C1)
• f?: Merkez frekans (Hz)
• R1: Zamanlama direnci (Ohm)
• C1: Zamanlama kapasitörü (Farad)

Örnek Hesaplama:

• R1 = 10kΩ ve C1 = 10nF için:
• f? = 1 / (1.1 × 10kΩ × 10nF) = 1 / (1.1 × 10? × 10??) = 1 / (1.1 × 10??) ≈ 9091Hz

Değer Seçim Tablosu:

Merkez Frekans (f?)	R1 (10kΩ Sabit)	C1
567Hz	10kΩ	160nF
1kHz	10kΩ	91nF
5kHz	10kΩ	18nF
10kHz	10kΩ	9.1nF
20kHz	10kΩ	4.5nF
50kHz	10kΩ	1.8nF
100kHz	10kΩ	910pF

Bant Genişliği Hesabı:

• Formül: BW ≈ f? × (2 × (V_in / 1V) × √(C2 / C3))
• BW: Bant genişliği (Hz)
• f?: Merkez frekans (Hz)
• V_in: Giriş sinyal genliği (V RMS)
• C2: Loop filtre kapasitörü (Farad)
• C3: Çıkış filtre kapasitörü (Farad)

Basitleştirilmiş Formül:

• Tipik basit uygulamalarda bant genişliği şu şekilde ayarlanabilir:
• BW (%) ≈ 1070 × √(V_in / (f? × C2))
• Burada BW merkez frekansının yüzdesi olarak ifade edilir

Bant Genişliği Ayarlama İpuçları:

• Daha dar bant genişliği için C2 değerini artırın
• Daha geniş bant genişliği için C2 değerini azaltın
• Maksimum bant genişliği merkez frekansının yaklaşık %14'üdür
• Minimum bant genişliği için maksimum filtreleme kapasitörleri kullanın
• Bant genişliği formülü yaklaşık bir hesaplamadır, ince ayar gerekebilir

Uygulama İpuçları

LM567CM entegresini çeşitli uygulamalarda kullanırken dikkat edilecek önemli noktalar.

Osilatör Tasarımı:

• Frekans Kararlılığı:
  • Düşük sıcaklık katsayısı olan R1 ve C1 komponentleri kullanın
  • C1 için NP0/C0G seramik veya poliester film kapasitör tercih edin
  • R1 için metal film direnç kullanın
  • Zamanlama komponentlerini gürültü kaynaklarından uzak tutun
• Frekans Aralığı:
  • En iyi performans için 1kHz-100kHz aralığında çalışın
  • Çok düşük frekanslarda (< 100Hz) büyük zamanlama kapasitörleri gerekir
  • Çok yüksek frekanslarda (> 200kHz) parazitik kapasiteler sorun yaratabilir
  • C1 değeri 2nF'den küçük olduğunda kararlılık azalabilir

Filtre Optimizasyonu:

• Loop Filtresi (C2):
  • Büyük C2 değeri, daha dar bant genişliği sağlar
  • Çok büyük C2, yanıt süresini artırır
  • Tipik değerler: 1µF - 10µF
  • Düşük sızıntı akımlı elektrolitik veya tantalum kapasitörler kullanın
• Çıkış Filtresi (C3):
  • C3, çıkış anahtarlama seslerini azaltır
  • Tipik değerler: 2.2µF - 10µF
  • Çok büyük C3, çıkış yanıt süresini artırır
  • Genellikle C3 ≥ 2 × C2 alınır

Giriş Sinyal Koşullandırma:

• Giriş Seviyesi:
  • Optimum performans için 25mV - 200mV RMS giriş seviyesi
  • Giriş sinyali çok düşükse bir yükselteci devresi ekleyin
  • Giriş sinyali çok yüksekse gerilim bölücü kullanın
  • Pin 3'e kuplaj kapasitörü bağlayın (AC kuplaj)
• Gürültü Bastırma:
  • Giriş hattında basit RC alçak geçiren filtre kullanın
  • Algılanacak ton frekansından daha yüksek frekanslı gürültüleri filtreleyin
  • Kabloları ekranlı yapın veya kısa tutun
  • Besleme hattına regülasyon ve filtreleme ekleyin

Çıkış Devresi:

• Açık Kollektör Çıkışı:
  • Pin 5 açık kollektör çıkışıdır, pull-up direnci gerektirir
  • Ton algılandığında çıkış LOW seviyeye düşer
  • Maksimum çıkış akımı 100mA'dir
  • LED sürüşü için 470Ω - 1kΩ seri direnç kullanın
• Lojik Entegrasyon:
  • Standart TTL veya CMOS lojik ile doğrudan bağlantı yapılabilir
  • Mikrodenetleyici giriş pinine bağlanabilir
  • Çıkış inverting (ters) çalışır (ton algılandığında LOW)
  • Gerekirse transistör veya MOSFET ile yüksek akım sürüşü sağlanabilir

DTMF Ton Algılama Uygulaması

LM567CM entegresini kullanarak basit bir DTMF (telefon tuş tonu) algılama devresi tasarlama.

DTMF Sisteminin Çalışma Prensibi:

• DTMF Tonları:
  • DTMF, iki ayrı frekansın aynı anda gönderilerek bir tuşu temsil ettiği sistemdir
  • Düşük frekanslar: 697Hz, 770Hz, 852Hz, 941Hz
  • Yüksek frekanslar: 1209Hz, 1336Hz, 1477Hz, 1633Hz
  • Her tuş, bir düşük ve bir yüksek frekansın kombinasyonudur
• Tek Ton Algılayıcı Ağı:
  • Tam DTMF çözücü için her frekansta bir LM567CM kullanılabilir (toplam 8 adet)
  • Daha basit uygulamalarda, ihtiyaç duyulan belirli tonlar için LM567CM kullanılabilir
  • Örneğin "5" tuşunu algılamak için 770Hz ve 1336Hz için iki LM567CM gerekir

Örnek DTMF Ton Algılama Devresi:

• Örnek "1" Tuşu Algılama (697Hz ve 1209Hz):
  • İki ayrı LM567CM devresi kullanılır, biri 697Hz diğeri 1209Hz için ayarlanır
  • İki devrenin çıkışları AND kapısı ile birleştirilir
  • 697Hz için LM567: R1 = 10kΩ, C1 = 130nF
  • 1209Hz için LM567: R1 = 10kΩ, C1 = 75nF
  • Her devre için C2 = 2.2µF, C3 = 4.7µF kullanılabilir
• Giriş Sinyal Koşullandırma:
  • Mikrofon veya telefon hattından gelen sinyal yükseltilir
  • Basit operasyonel yükseltici devresi kullanılabilir
  • Bant geçiren filtre ile 600Hz-1700Hz bandı izole edilebilir
  • Sinyal seviyesi yaklaşık 100mV RMS olacak şekilde ayarlanır
• Çıkış İşleme:
  • Her LM567CM çıkışı için LED gösterge eklenebilir
  • Çıkışlar mikrodenetleyici ile okunabilir
  • Basit lojik kapılarla tuş kombinasyonları tespit edilebilir
  • Röle veya transistör sürüşü ile kontrol işlemleri yapılabilir

---

Örnek Projeler

LM567CM entegresi ile yapılabilecek pratik proje örnekleri.

Uzaktan Kumanda Alıcısı

LM567CM kullanarak basit bir tek kanallı uzaktan kumanda sistemi tasarlama.

• Gerekli Komponentler:
  • LM567CM ton dekoder entegresi
  • RF alıcı modülü (örn. 433MHz)
  • Röle veya transistör (çıkış kontrolü için)
  • R-C komponentleri (osilatör ve filtreler için)
  • LED gösterge ve besleme devresi
• Çalışma Prensibi:
  • RF alıcı, verici tarafından gönderilen ton modülasyonlu sinyali alır
  • Demodüle edilen ton sinyali LM567CM'nin girişine uygulanır
  • LM567CM, ayarlanan merkez frekansı (örn. 10kHz) algıladığında çıkış aktif olur
  • Çıkış, röle veya transistör ile cihaz kontrolü sağlar
  • Farklı frekanslara ayarlı birden çok LM567CM ile çok kanallı sistem yapılabilir

Optik Sensor ve Encoder

LM567CM ile frekans tabanlı optik algılama sistemi.

• Gerekli Komponentler:
  • LM567CM ton dekoder entegresi
  • IR LED ve fototransistör çifti
  • 555 timer (kare dalga üreteci olarak)
  • Yükselteci ve sinyal koşullandırma devresi
  • Çıkış sürücüsü ve gösterge LED
• Çalışma Prensibi:
  • 555 timer ile sabit frekansta kare dalga üretilir (örn. 5kHz)
  • IR LED bu frekansla modüle edilir
  • Fototransistör, yansıyan IR ışığını algılar
  • Algılanan sinyal yükseltilip LM567CM'nin girişine uygulanır
  • LM567CM, ayarlanan frekansı (5kHz) algıladığında nesnelerin varlığını belirler

Müzik Kontrollü Aydınlatma

Belirli frekans bandındaki seslere tepki veren ışık sistemi.

• Gerekli Komponentler:
  • Bir veya daha fazla LM567CM ton dekoder
  • Mikrofon ve önyükselteç devresi
  • Aktif filtreler (farklı frekans bantları için)
  • MOSFET veya transistör çıkış sürücü
  • LED şerit veya lambalar
• Çalışma Prensibi:
  • Mikrofon müzikteki sesleri algılar
  • Filtreler farklı frekans bantlarını ayırır (bas, orta, tiz)
  • Her frekans bandı için ayrı LM567CM ayarlanır
  • LM567CM çıkışları MOSFET sürücülere bağlanır
  • Belirli frekans bantları algılandığında ilgili ışıklar yanar

Motor Hız Sensörü

LM567CM ile motor devrini algılama ve kontrol sistemi.

• Gerekli Komponentler:
  • LM567CM ton dekoder entegresi
  • Optik veya Hall efekt sensörü
  • Sinyal koşullandırma devresi
  • PWM motor sürücü (opsiyonel)
  • Gösterge ve/veya mikrodenetleyici arabirimi
• Çalışma Prensibi:
  • Motor miline veya dişlisine yansıtıcı şeritler yerleştirilir
  • Sensör, dönen parçadan periyodik sinyal üretir
  • Sinyal frekansı motor hızı ile orantılıdır
  • LM567CM belirli bir frekans aralığını (istenen hız) algılamak için ayarlanır
  • Hız aralık dışına çıktığında kontrol sistemi uyarılır veya müdahale eder

---

Sorun Giderme ve İpuçları

LM567CM Codec Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Ton Algılanmıyor: Merkez frekans hesabını kontrol edin, giriş sinyal seviyesini artırın, loop filtre kapasitörünü küçültün, besleme voltajını kontrol edin
• Yanlış Algılama: Bant genişliğini daraltın (C2'yi artırın), giriş sinyalindeki gürültüyü azaltın, giriş filtrelemesi ekleyin, çıkış filtre kapasitörünü artırın
• Kararsız Çalışma: Bypass kapasitörlerini ekleyin veya artırın, güç kaynağını regüle edin, komponentleri yüksek kaliteli olanlarla değiştirin
• Zayıf Çıkış Sinyali: Pull-up direncini kontrol edin, çıkış yükünün 100mA'in altında olduğunu doğrulayın, besleme voltajını artırın
• Frekans Kayması: Sıcaklık değişimlerini azaltın, düşük sıcaklık katsayılı R ve C komponentleri kullanın, besleme voltajını stabilize edin

Tasarım İpuçları

LM567CM entegresi ile daha başarılı devreler tasarlamak için öneriler.

• PCB Tasarımı:
  • Analog ve dijital toprakları ayrı tutun ve tek noktada birleştirin
  • Bypass kapasitörlerini entegre pinlerine mümkün olduğunca yakın yerleştirin
  • Hassas RC osilatör komponentlerini gürültü kaynaklarından uzak tutun
  • Sinyal ve güç hatlarını birbirinden uzak yönlendirin
  • Giriş sinyali yollarını kısa tutun
• Güç Kaynağı:
  • LM7805 gibi regülatör IC kullanarak sabit besleme sağlayın
  • Besleme hattına çoklu bypass kapasitörleri ekleyin (0.1µF ve 10µF)
  • İdeal çalışma voltajı 8V civarındadır (4.75V-9V aralığında çalışır)
  • Düşük gürültülü güç kaynağı kullanın
  • Besleme gürültüsünü azaltmak için ferrit boncuk ekleyin
• Giriş Sinyal İyileştirme:
  • Giriş sinyalini ön filtreleme ile temizleyin
  • Giriş seviyesini optimal aralığa ayarlayın (25mV-200mV RMS)
  • Çok zayıf sinyaller için önyükselteç kullanın
  • Çok güçlü sinyaller için zayıflatıcı (attenüatör) ekleyin
  • AC kuplaj kapasitörlerini uygun değerlerde seçin
• Uygulamaya Özel Optimizasyon:
  • Hızlı yanıt gerektiren uygulamalarda daha küçük filtre kapasitörleri kullanın
  • Gürültülü ortamlarda daha dar bant genişliği seçin
  • Çoklu frekans algılama için farklı LM567CM'leri aynı giriş kaynağına bağlayın
  • Kararlılık için osilatör komponentlerinin toleranslarını %5 veya daha iyi seçin
  • Prototip aşamasında trimpot kullanarak merkez frekansı hassas ayarlayın

Çoklu Ton Dedektör Tasarımı

Birden fazla LM567CM kullanarak çoklu ton algılama sistemleri tasarlama.

• Paralel Bağlantı:
  • Tüm LM567CM'lerin giriş pinleri (Pin 3) aynı sinyal kaynağına bağlanır
  • Her entegre farklı bir ton frekansına ayarlanır
  • Her çıkış ayrı bir kontrolü sağlar veya lojik kapılarla birleştirilir
  • Besleme ve toprak bağlantıları tüm entegrelere paylaştırılır
• Çapraz Girişim Önleme:
  • Her entegrenin giriş ve çıkış filtreleri ayrı ayrı optimize edilmelidir
  • Fiziksel yerleşimde entegreler arası girişimi minimize edin
  • Her entegre için ayrı bypass kapasitörleri kullanın
  • Komşu ton frekansları arasında en az %20 ayrım olmalıdır
• Çıkış Kombinasyonları:
  • AND kapısı: Tüm tonların aynı anda algılanması gerektiğinde
  • OR kapısı: Herhangi bir tonun algılanması yeterli olduğunda
  • Flip-flop/latch: Ton sıralı algılandığında tetikleme
  • Sayıcı/mikrodenetleyici entegrasyonu: Karmaşık ton sekansları için

Test ve Kalibrasyon

LM567CM tabanlı devrelerin test edilmesi ve kalibrasyonu için yöntemler.

• Frekans Ayarı:
  • Zamanlama direnci (R1) için trimpot kullanarak hassas frekans ayarı yapın
  • Sinyal jeneratörü veya kalibre edilmiş ton kaynağı kullanın
  • Osiloskop ile merkez frekansı ve çıkış tepkisini gözlemleyin
  • Ayarladıktan sonra trimpot yerine sabit direnç ekleyebilirsiniz
• Bant Genişliği Testi:
  • Sinyal frekansını merkez frekans etrafında yavaşça değiştirin
  • Çıkış tepkisinin başladığı ve bittiği frekansları not edin
  • Ölçülen bant genişliği (BW) = Üst frekans - Alt frekans
  • Bant genişliğini ayarlamak için C2 değerini değiştirin
• Giriş Hassasiyeti Testi:
  • Merkez frekansta sinyal genliğini yavaşça düşürün
  • Çıkışın tepki vermediği en düşük sinyal seviyesini belirleyin
  • Hassasiyeti artırmak için giriş yükselteç devresi ekleyin
  • Darbe yanıtı için kare dalga ile test edin

---

Paket İçeriği

• LM567CM Codec Entegresi DIP-8

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
