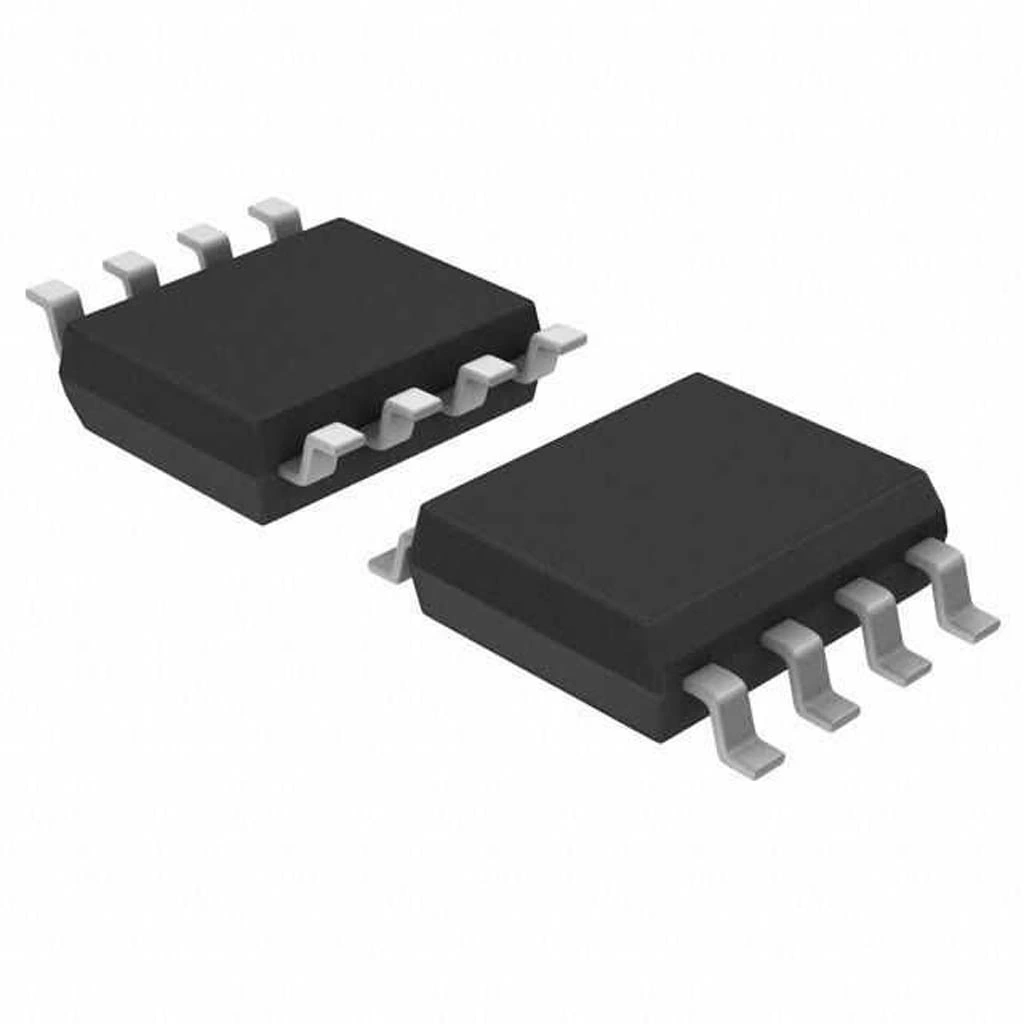

LM393G-S08-R Smd Komparatör Entegresi Sop-8

LM393G-S08-R SMD Komparatör Entegresi SOP-8

LM393G-S08-R, çift kanallı düşük güç tüketimli voltaj komparatör entegresidir. SOP-8 SMD paketinde sunulan bu entegre, iki bağımsız yüksek kazançlı karşılaştırıcı içerir.

Geniş çalışma voltaj aralığı, düşük giriş akımı ve açık kollektör çıkışı sunan bu entegreler, sinyal karşılaştırma ve seviye algılama uygulamaları için ideal bir çözüm sağlar.

Endüstriyel standartlara uygun endüstriyel çalışma sıcaklığı aralığı ile elektronik komponentler arasında yer alan LM393G-S08-R, diğer entegreler ile uyumlu çalışarak sensör arayüzleri, eşik detektörleri ve sinyal işlemede yaygın olarak kullanılmaktadır.

---

Teknik Özellikler

LM393G-S08-R SMD Komparatör Entegresi SOP-8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: STMicroelectronics.
• Entegre Tipi: Çift Voltaj Komparatörü
• Paket Tipi: SOP-8 (Small Outline Package),
• Komparatör Sayısı: 2 (bağımsız)
• Besleme Voltajı Aralığı: 2V - 36V (tek besleme)
• Çift Besleme Aralığı: ±1V - ±18V
• Giriş Ofset Voltajı: 5mV (tipik), 9mV (maksimum)
• Giriş Bias Akımı: 25nA (tipik), 250nA (maksimum)
• Giriş Ofset Akımı: 5nA (tipik), 50nA (maksimum)
• Giriş Voltaj Aralığı: 0V - (VCC - 1.5V)
• Besleme Akımı: 0.4mA (tipik, 2 komparatör için)
• Çıkış Tipi: Açık kollektör (open collector)
• Çıkış Sink Akımı: 16mA (maksimum)
• Çıkış Satürasyon Voltajı: 0.4V (maksimum) @ 4mA
• Tepki Süresi: 1.3μs (tipik)
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Montaj Tipi: Yüzey Montaj (SMD/SMT)
• Paket Boyutları: 4.9mm x 3.9mm x 1.58mm (yaklaşık)
• Pin Sayısı: 8
• RoHS Uyumluluğu: Evet

---

Kullanım Alanları

LM393G-S08-R SMD Komparatör Entegresi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Sensör Arayüzleri

• Sıcaklık sensörü eşik detektörleri
• Işık seviyesi algılama devreleri
• Nem sensörü arayüzleri
• Basınç sensörü eşik kontrolleri
• Hall sensörü arayüzleri

Güç Kaynağı Uygulamaları

• Düşük voltaj detektörleri
• Aşırı voltaj koruması
• Batarya şarj kontrol devreleri
• Güç iyi (power good) göstergeleri
• Voltaj pencere komparatörleri

Sinyal İşleme

• Darbe genişlik detektörleri
• Kare dalga çeviriciler
• Dalga şekli jeneratörleri
• Frekans-voltaj dönüştürücüleri
• Gerilim seviye değiştiriciler

Zamanlama Devreleri

• Osilatörler
• Tek atımlı (monostable) devreler
• RC zamanlayıcılar
• Gecikme devreleri
• Sıfır geçiş detektörleri

Endüstriyel Kontrol

• Motor hız eşik detektörleri
• Ekipman durum monitörleri
• Akım algılama devreleri
• Limit anahtarları
• Endüstriyel otomasyon uygulamaları

---

Avantajlar ve Özellikler

LM393G-S08-R SMD Komparatör Entegresi'nin sağladığı avantajlar ve çözümler.

• Çift Komparatör: Tek pakette iki bağımsız karşılaştırıcı ile alan tasarrufu
• Geniş Besleme Aralığı: 2V-36V arası çalışabilme esnekliği
• Düşük Güç Tüketimi: Tipik 0.4mA besleme akımı ile batarya uygulamaları için ideal
• Düşük Giriş Akımı: 25nA tipik giriş akımı ile yüksek empedanslı kaynaklar için uygun
• Açık Kollektör Çıkış: Farklı sinyal seviyeleri ve logic ailelerle kolay entegrasyon
• SOP-8 SMD Paketi: Küçük boyut ve yüzey montaj uyumluluğu
• Geniş Sıcaklık Aralığı: -40°C ile +125°C arası endüstriyel ortamlara uygunluk
• Yüksek Kazanç: 200V/mV tipik kazanç ile hassas karşılaştırma
• Doğrudan Logic Sürüşü: TTL, DTL, MOS ve CMOS uyumlu çıkış
• Düşük Ofset Voltajı: 5mV tipik ofset ile hassas eşik algılama

---

Devre Tasarımı ve Uygulama

LM393G-S08-R SMD Komparatör Entegresi'nin devre tasarımı ve uygulaması hakkında detaylar.

Pin Konfigürasyonu

LM393G-S08-R entegresinin pin yerleşimi ve işlevleri.

• Pin 1 (OUTPUT A): Birinci komparatörün çıkışı (açık kollektör)
• Pin 2 (INPUT A-): Birinci komparatörün inverting (tersleyen) girişi
• Pin 3 (INPUT A+): Birinci komparatörün non-inverting (terslemez) girişi
• Pin 4 (GND): Toprak bağlantısı
• Pin 5 (INPUT B+): İkinci komparatörün non-inverting (terslemez) girişi
• Pin 6 (INPUT B-): İkinci komparatörün inverting (tersleyen) girişi
• Pin 7 (OUTPUT B): İkinci komparatörün çıkışı (açık kollektör)
• Pin 8 (VCC): Pozitif besleme voltajı

Temel Devre Şeması

LM393G-S08-R entegresini kullanmanın temel yöntemleri ve devre şeması.

Gerekli Komponentler:

• 1x LM393G-S08-R SMD Komparatör Entegresi
• 2x 10kΩ Pull-up direnci (çıkışlar için)
• 1x 100nF Bypass kapasitörü (VCC için)
• 2x 10kΩ Gerilim bölücü dirençleri (referans voltajı için, opsiyonel)
• 2x 1kΩ Giriş koruma dirençleri (opsiyonel)
• 2x 10nF Giriş filtreleme kapasitörleri (opsiyonel)
• Montaj PCB'si ve besleme bağlantıları

Temel Bağlantılar:

1. Pin 8 (VCC) pozitif besleme voltajına bağlanır (2V-36V)
2. Pin 4 (GND) toprak hattına bağlanır
3. VCC ve GND arasına 100nF bypass kapasitörü bağlanır
4. Pin 1 (OUTPUT A) ve Pin 7 (OUTPUT B) çıkışları 10kΩ pull-up dirençleri ile VCC'ye bağlanır
5. Pin 3 (INPUT A+) ve Pin 5 (INPUT B+) non-inverting girişlere sinyal uygulanır
6. Pin 2 (INPUT A-) ve Pin 6 (INPUT B-) referans voltajına bağlanır

Temel Uygulama Örnekleri

LM393G-S08-R entegresi ile temel komparatör uygulamaları.

Basit Seviye Detektörü:

• Devre Açıklaması:
  • Non-inverting giriş (Pin 3), sensörden veya ölçülecek sinyalden beslenir
  • Inverting giriş (Pin 2), gerilim bölücü ile oluşturulan referans seviyesine bağlanır
  • Çıkış (Pin 1), LED veya lojik devreye bağlanır
  • Sinyal referans seviyesini aştığında çıkış aktif olur
• Kullanım Alanları:
  • Sıcaklık alarmları
  • Işık anahtarları
  • Batarya voltaj monitörleri
  • Seviye detektörleri

Schmitt Trigger (Histeresis) Uygulaması:

• Devre Açıklaması:
  • Non-inverting giriş (Pin 3) sinyal kaynağına bağlanır
  • Inverting giriş (Pin 2) gerilim bölücü ve pozitif geri besleme direnci ile bağlanır
  • Pozitif geri besleme, çıkış ile inverting giriş arasına bir direnç eklenerek sağlanır
  • Histeresis miktarı geri besleme direnci değeri ile ayarlanır
• Kullanım Alanları:
  • Gürültülü sinyal temizleme
  • Darbe şekillendirme
  • Osilatör devreleri
  • Titreşim önleyici anahtarlama (anti-bounce)

Pencere Komparatörü:

• Devre Açıklaması:
  • Her iki komparatör de aynı sinyal kaynağına bağlanır
  • Birinci komparatör, alt eşiği kontrol eder
  • İkinci komparatör, üst eşiği kontrol eder
  • İki çıkış lojik devre ile birleştirilerek, sinyalin belirli bir aralıkta olduğunu gösterir
• Kullanım Alanları:
  • Voltaj monitörleri
  • Güç kaynağı koruması
  • Kalite kontrol sistemleri
  • Proses kontrol uygulamaları

Histerezis Tasarımı

LM393G-S08-R ile dayanıklı ve gürültü bağışıklığı yüksek karşılaştırıcı devreleri tasarlama.

Histerezis Nedir ve Neden Gereklidir?

• Tanım: Histerezis, çıkışın durumunu değiştirmek için gereken giriş seviyesinin geçerli çıkış durumuna bağlı olmasıdır
• Faydaları:
  • Sinyal gürültüsünde çoklu tetiklemeyi önler
  • Yavaş değişen sinyallerde kararlı çalışma sağlar
  • Temiz ve keskin geçişli çıkışlar oluşturur
  • Osilatörlerde kararlı salınım sağlar

Histerezis Miktarının Hesaplanması:

• Formül:
  • Histerezis (V) = (R1 / (R1 + R2)) × VCC
  • R1: Geri besleme direnci
  • R2: Referans gerilim bölücü direnci
  • VCC: Besleme voltajı
• Örnek Hesaplama:
  • VCC = 5V, R1 = 100kΩ, R2 = 10kΩ için:
  • Histerezis = (100kΩ / (100kΩ + 10kΩ)) × 5V = 0.91 × 5V = 4.55V
  • Daha küçük histerezis için R1'i azaltın veya R2'yi artırın
• Pratik Değerler:
  • Tipik histerezis değerleri: 10mV - 1V arası (uygulamaya bağlı)
  • Gürültülü ortamlar için daha büyük histerezis kullanın
  • Hassas uygulamalar için daha küçük histerezis kullanın

Histerezisli Devre Bağlantıları:

• Non-inverting Histerezis:
  • R1: Çıkış (Pin 1) ile inverting giriş (Pin 2) arasına bağlanır
  • R2: Inverting giriş (Pin 2) ile referans voltajı arasına bağlanır
  • Non-inverting giriş (Pin 3) sinyal kaynağına bağlanır
  • Çıkış, sinyal referansın üzerine çıktığında HIGH olur
• Inverting Histerezis:
  • R1: Çıkış (Pin 1) ile non-inverting giriş (Pin 3) arasına bağlanır
  • R2: Non-inverting giriş (Pin 3) ile referans voltajı arasına bağlanır
  • Inverting giriş (Pin 2) sinyal kaynağına bağlanır
  • Çıkış, sinyal referansın altına düştüğünde HIGH olur

Açık Kollektör Çıkış Kullanımı

LM393G-S08-R'nin açık kollektör çıkışlarının doğru kullanımı ve avantajları.

Açık Kollektör Çıkışın Özellikleri:

• Çalışma Prensibi:
  • Çıkış transistörü, karşılaştırma sonucuna göre "açık" veya "kapalı" duruma geçer
  • Karşılaştırma TRUE olduğunda (INPUT+ > INPUT-), transistör "açık" (LOW) olur
  • Karşılaştırma FALSE olduğunda, transistör "kapalı" (yüzen) olur
  • Çıkış seviyesi, pull-up direnci ile belirlenir
• Avantajları:
  • Farklı voltaj seviyelerine kolayca adapte olabilir
  • Çoklu cihaz bağlantısına (wired-OR) izin verir
  • TTL, CMOS, lojik ailelerle doğrudan arayüz
  • Yüksek voltaj seviyelerini düşük besleme voltajı ile kontrol edebilir

Pull-up Dirençleri:

• Direnç Değeri Seçimi:
  • Tipik değerler: 1kΩ - 100kΩ arası
  • Düşük değer: Daha hızlı yükselme zamanı, daha fazla güç tüketimi
  • Yüksek değer: Daha az güç tüketimi, daha yavaş yükselme zamanı
  • Genel amaçlı uygulamalar için 10kΩ iyi bir başlangıç değeridir
• Pull-up Voltajı:
  • Pull-up voltajı, komparatörün VCC voltajından farklı olabilir
  • Maksimum 36V'a kadar çıkış voltajı kullanılabilir
  • Örnek: 3.3V ile çalışan LM393G, 5V logic ile arayüz kurabilir
  • Çıkış akımının 16mA'i geçmediğinden emin olun

Uygulama Örnekleri:

• LED Sürücü:
  • Çıkış, seri dirençle LED'e bağlanır
  • Karşılaştırma TRUE olduğunda LED yanar
  • Seri direnç değeri: (VCC - VLed) / ILed
  • Yüksek parlaklık LEDleri için akım sınırlama dikkate alınmalıdır
• Röle Sürücü:
  • Çıkış, röle bobini ve koruma diyoduna bağlanır
  • Büyük röleler için harici transistör kullanın
  • Komparatör çıkışını BC337 veya 2N2222 gibi transistörle güçlendirin
  • Bobin geri EMF koruması için her zaman diyot ekleyin
• Wired-OR Bağlantısı:
  • Birden fazla komparatör çıkışı aynı pull-up direncine bağlanır
  • Herhangi bir çıkış aktif (LOW) olduğunda, ortak çıkış LOW olur
  • Tüm çıkışlar pasif olduğunda, ortak çıkış HIGH olur
  • Basit OR lojik fonksiyonu elde edilir

Gürültü Azaltma Teknikleri

LM393G-S08-R komparatör devrelerinde gürültü etkilerini azaltma yöntemleri.

Giriş Filtreleme:

• RC Filtresi:
  • Giriş pinine seri 1kΩ direnç ve toprağa paralel 10nF kapasitör ekleyin
  • Kesim frekansı: f = 1/(2πRC)
  • 1kΩ ve 10nF için kesim frekansı yaklaşık 16kHz'dir
  • Yüksek frekanslı gürültüyü filtreler, sinyal tepkisini yavaşlatır
• Diferansiyel Filtreleme:
  • Her iki girişte de aynı RC filtresi kullanın
  • Ortak mod gürültüsünü daha iyi bastırır
  • İki kapasitör değeri eşleştirilmelidir
  • Filtre zaman sabitleri eşit olmalıdır

PCB Tasarım İpuçları:

• Komponent Yerleşimi:
  • Komparatörü gürültü kaynaklarından (anahtarlamalı güç kaynakları, motorlar) uzak tutun
  • Giriş hatlarını kısa tutun
  • Bypass kapasitörünü entegrenin VCC ve GND pinlerine yakın yerleştirin
  • Analog ve dijital toprakları tek noktada birleştirin
• Yol Çizimi:
  • Analog ve dijital sinyal yollarını ayrı tutun
  • Toprak düzlemi (ground plane) kullanın
  • Hassas giriş yollarını koruyucu izlerle çevreleyin
  • Güç hatları için geniş yollar kullanın

Besleme Gürültüsü Filtreleme:

• Bypass Kapasitörleri:
  • VCC ve GND arasına 100nF seramik kapasitör ekleyin
  • Düşük ESR 10µF elektrolitik kapasitör ile destekleyin
  • Kapasitörleri entegre pinlerine olabildiğince yakın yerleştirin
  • Kapasitör bağlantılarını kısa tutun
• Güç Kaynağı Filtreleme:
  • Ferrit boncuklar veya seri indüktans ekleyin
  • Lineer regülatör kullanın (gürültü hassas uygulamalar için)
  • Anahtarlamalı güç kaynaklarından gelen gürültüyü filtrelemek için LC filtresi ekleyin
  • Analog ve dijital besleme hatlarını ayırın

---

Örnek Uygulamalar

LM393G-S08-R SMD Komparatör Entegresi ile yapılabilecek pratik uygulama örnekleri.

LDR ile Işık Sensörü

LDR (Işığa Bağlı Direnç) kullanarak basit ışık algılama devresi.

• Gerekli Komponentler:
  • LM393G-S08-R SMD Komparatör Entegresi
  • LDR (ışığa bağlı direnç)
  • 10kΩ potansiyometre (eşik ayarı için)
  • 10kΩ direnç (LDR için)
  • 10kΩ pull-up direnci
  • LED ve 470Ω seri direnç
  • 100nF bypass kapasitörü
• Devre Bağlantıları:
  • LDR ve 10kΩ direnci VCC ile GND arasında gerilim bölücü oluşturur
  • LDR'nin GND bağlantı noktası Pin 3'e (INPUT A+) bağlanır
  • 10kΩ potansiyometre, VCC ve GND arasında ayarlanabilir referans oluşturur
  • Potansiyometrenin orta noktası Pin 2'ye (INPUT A-) bağlanır
  • Pin 1 (OUTPUT A), 10kΩ pull-up direnci ile VCC'ye ve LED'e bağlanır
• Çalışma Prensibi:
  • Işık LDR'ye düştüğünde direnci azalır
  • Işık seviyesi potansiyometre ile ayarlanan eşiği aştığında çıkış LOW olur
  • Düşük çıkış, LED'i yakar
  • Potansiyometre, algılama eşiğini ayarlamak için kullanılır
  • Sistem gece lambası veya otomatik aydınlatma kontrolü olarak kullanılabilir

Düşük Batarya Voltaj Monitörü

Batarya voltajını izleyerek düşük voltaj uyarısı veren devre.

• Gerekli Komponentler:
  • LM393G-S08-R SMD Komparatör Entegresi
  • 10kΩ, 3.3kΩ dirençler (gerilim bölücü için)
  • 10kΩ, 4.7kΩ dirençler (referans gerilimi için)
  • 10kΩ pull-up direnci
  • Uyarı LED'i ve 470Ω seri direnç
  • 100nF bypass kapasitörü
  • İzlenecek batarya (örn. 9V)
• Devre Bağlantıları:
  • 10kΩ ve 3.3kΩ dirençleri, batarya voltajını bölmek için seri bağlanır
  • Orta nokta Pin 2'ye (INPUT A-) bağlanır
  • 10kΩ ve 4.7kΩ dirençleri, sabit referans voltajı için seri bağlanır
  • Orta nokta Pin 3'e (INPUT A+) bağlanır
  • Pin 1 (OUTPUT A), 10kΩ pull-up direnci ve LED'e bağlanır
• Çalışma Prensibi:
  • Direnç değerleri, istenen eşik voltajına göre hesaplanır
  • Örneğin, 9V batarya için 7.5V eşik değeri seçilebilir
  • Batarya voltajı eşiğin altına düştüğünde LED yanar
  • Farklı batarya tipleri için direnç değerleri ayarlanabilir
  • Histerezis ekleyerek titreşim önlenebilir

Sıcaklık Kontrol Devresi

NTC termistör kullanarak sıcaklık algılama ve kontrol devresi.

• Gerekli Komponentler:
  • LM393G-S08-R SMD Komparatör Entegresi
  • 10kΩ NTC termistör
  • 10kΩ direnç (NTC için)
  • 10kΩ potansiyometre (sıcaklık eşiği için)
  • 10kΩ pull-up direnci
  • BC337 transistör veya küçük röle
  • 1N4148 diyot (röle için)
  • 100nF bypass kapasitörü
• Devre Bağlantıları:
  • NTC ve 10kΩ direnci VCC ile GND arasında gerilim bölücü oluşturur
  • NTC'nin VCC bağlantı noktası Pin 3'e (INPUT A+) bağlanır
  • 10kΩ potansiyometre, VCC ve GND arasında ayarlanabilir referans oluşturur
  • Potansiyometrenin orta noktası Pin 2'ye (INPUT A-) bağlanır
  • Pin 1 (OUTPUT A), 10kΩ pull-up direnci ve transistörün bazına bağlanır
  • Transistör, röle veya fan gibi bir yükü sürer
• Çalışma Prensibi:
  • Sıcaklık arttıkça NTC direnci azalır
  • Sıcaklık ayarlanan eşiği aştığında çıkış LOW olur
  • Transistör aktif olur ve röle veya fan çalışır
  • Soğutma etkin olduğunda sıcaklık düşer
  • Termostat olarak veya aşırı sıcaklık koruması olarak kullanılabilir

Pencere Komparatörü

Sinyalin belirli bir voltaj aralığı içinde olup olmadığını algılayan devre.

• Gerekli Komponentler:
  • LM393G-S08-R SMD Komparatör Entegresi
  • Üç adet 10kΩ direnç (gerilim bölücü için)
  • İki adet 10kΩ pull-up direnci
  • 4000 serisi CMOS AND kapısı veya transistörler
  • LED ve 470Ω seri direnç
  • 100nF bypass kapasitörü
• Devre Bağlantıları:
  • Üç adet 10kΩ direnci seri bağlanarak iki referans voltajı oluşturulur
  • Üst referans voltajı Pin 2'ye (INPUT A-) bağlanır
  • Alt referans voltajı Pin 6'ya (INPUT B-) bağlanır
  • İzlenecek sinyal hem Pin 3'e (INPUT A+) hem de Pin 5'e (INPUT B+) bağlanır
  • Pin 1 (OUTPUT A) ve Pin 7 (OUTPUT B) pull-up dirençleri ile VCC'ye bağlanır
  • Her iki çıkış da AND kapısına bağlanır
• Çalışma Prensibi:
  • Birinci komparatör, sinyalin üst sınırın altında olduğunu kontrol eder
  • İkinci komparatör, sinyalin alt sınırın üstünde olduğunu kontrol eder
  • Sinyal kabul edilebilir aralıkta olduğunda her iki çıkış da HIGH olur
  • AND kapısı çıkışı, sinyalin istenen pencere içinde olduğunu gösterir
  • Güç kaynağı izleme, kalite kontrol gibi uygulamalar için kullanılabilir

---

Sorun Giderme ve İpuçları

LM393G-S08-R SMD Komparatör Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Kararsız Çıkış (Titreşim): Histerezis ekleyin, giriş filtrelemesi yapın, daha geniş eşik aralığı kullanın, giriş sinyalini temizleyin
• Çıkış Elde Edilmiyor: Pull-up direnci kontrol edin, besleme voltajını doğrulayın, giriş sinyal seviyelerini ölçün, pin bağlantılarını kontrol edin
• Yanlış Tetikleme: Gürültü bastırma kapasitörleri ekleyin, giriş hattını ekranlayın, yüksek frekanslı gürültü için filtre ekleyin
• Çıkış Voltajı Düşük: Pull-up direnci değerini azaltın, yük akımını kontrol edin, maksimum akımı aşmadığınızdan emin olun
• Aşırı Isınma: Çıkış akımını sınırlayın, çıkış kısa devre olmadığından emin olun, besleme voltajını kontrol edin

Tasarım İpuçları

LM393G-S08-R SMD Komparatör Entegresi ile daha başarılı devreler tasarlamak için öneriler.

• PCB Tasarımı:
  • Bypass kapasitörleri entegrenin VCC ve GND pinlerine yakın yerleştirin
  • Analog ve dijital toprakları ayrı tutun ve tek noktada birleştirin
  • Giriş hatlarını kısa tutun ve gürültü kaynaklarından uzaklaştırın
  • Hassas giriş sinyalleri için ekranlama yapın
  • Güç ve sinyal hatlarını dik açılarla kesişecek şekilde yönlendirin
• Referans Voltajı:
  • Kararlı referans için zener diyot veya voltaj referans entegresi kullanın
  • Besleme voltajı değişimlerine karşı bağışıklık için regüle edilmiş referans kullanın
  • Sıcaklık değişimlerine karşı kompanzasyon ekleyin
  • Ayarlanabilir uygulamalar için çok turlu potansiyometreler tercih edin
  • Referans hatlarında bypass kapasitörleri kullanın
• Çıkış Koruması:
  • Endüktif yüklerde koruma diyodu kullanın
  • Yüksek akım gerektiren yükler için tampon transistör ekleyin
  • Çıkış akımını sınırlamak için seri direnç ekleyin
  • Çıkış hattında gürültü bastırma filtreleri kullanın
  • Yüksek frekanslı anahtarlama için kapasitif yükleri sınırlayın
• Giriş Koruması:
  • Giriş voltajının besleme voltajını aşmamasını sağlayın
  • Negatif giriş voltajlarına karşı korumak için seri direnç ve koruma diyotları ekleyin
  • Statik elektrik koruması için ESD diyotları kullanın
  • Aşırı giriş akımına karşı seri direnç ekleyin
  • Girişlerde gürültü filtreleme için RC filtresi kullanın

Test ve Kalibrasyon

LM393G-S08-R tabanlı devrelerin test edilmesi ve kalibrasyonu için yöntemler.

• Temel İşlev Testi:
  • Potansiyometre ile bir giriş ve sabit referans voltajı kullanın
  • İnverting ve non-inverting girişler arasındaki gerilimi yavaşça değiştirin
  • Çıkış durumunun değiştiği gerilim noktasını belirleyin
  • Histerezisi ölçmek için gerilimi her iki yönde değiştirin
  • Multimetre ile gerilim ölçümlerini yapın
• Yanıt Süresi Testi:
  • Fonksiyon jeneratörü ile kare dalga sinyali uygulayın
  • Osiloskop ile giriş ve çıkış sinyallerini gözlemleyin
  • Gecikme süresini, yükselme ve düşme zamanlarını ölçün
  • Farklı genlik ve frekanslarda testleri tekrarlayın
  • Histerezis etkisini gözlemleyin
• Ofset Voltajı Ölçümü:
  • Her iki girişi de aynı voltaj kaynağına bağlayın
  • Çıkışın durum değiştirdiği noktayı belirlemek için voltajı yavaşça değiştirin
  • İki girişi birbirine bağlayıp voltajı değiştirin
  • Çıkışın değiştiği voltaj, ofset voltajına eşittir
  • Tipik ofset voltajı 5mV civarındadır
• Gürültü Bağışıklığı Testi:
  • Referans voltajını giriş eşik değerine yakın ayarlayın
  • Sistemi gürültülü ortamda veya gürültü kaynağı yakınında test edin
  • Histerezisli ve histerezissiz performansı karşılaştırın
  • Farklı filtreleme yöntemlerinin etkisini gözlemleyin
  • En kararlı çalışan konfigürasyonu belirleyin

SMD Lehimleme İpuçları

LM393G-S08-R SOP-8 paketinin PCB'ye doğru lehimlenmesi için öneriler.

• Gerekli Ekipman:
  • İnce uçlu havya (tercihen sıcaklık kontrollü)
  • SMD lehim teli (0.5mm veya daha ince)
  • Flux (lehim pastası)
  • İnce uçlu cımbız
  • Büyüteç veya mikroskop
  • Lehim fitili (sökme işlemi için)
• Lehimleme Adımları:
  • PCB pedlerini temizleyin ve ince bir tabaka flux uygulayın
  • LM393G'yi pedler üzerine doğru yönde yerleştirin (Pin 1 işaretine dikkat edin)
  • Önce çapraz köşe pinlerini lehimleyerek entegrenin yerini sabitleyin
  • Sırayla diğer pinleri lehimleyin
  • Kısa devre olmadığından emin olmak için pinler arasını kontrol edin
• Genel İpuçları:
  • Uygun sıcaklık: 300-320°C arası
  • Lehimleme süresi: Her pin için 2-3 saniye
  • Flux kullanımı lehimlemeyi kolaylaştırır ve temiz bağlantı sağlar
  • Kısa devre olan pinler arasında lehim fitili kullanın
  • İşlem sonrası flux kalıntılarını izopropil alkol ile temizleyin
• Alternatif Yöntemler:
  • Reflow lehimleme (lehim pastası ve sıcak hava tabancası)
  • SMD adaptör kartları kullanma (breadboard uyumluluğu için)
  • Hazır lehimli SMD-DIP çevirici kartlar kullanma
  • Kalay kaplı PCB kullanarak kalay akış yöntemi uygulama
  • Küçük projelerde sıcak hava istasyonu kullanma

---

Paket İçeriği

• LM393G-S08-R SMD Komparatör Entegresi SOP-8

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
