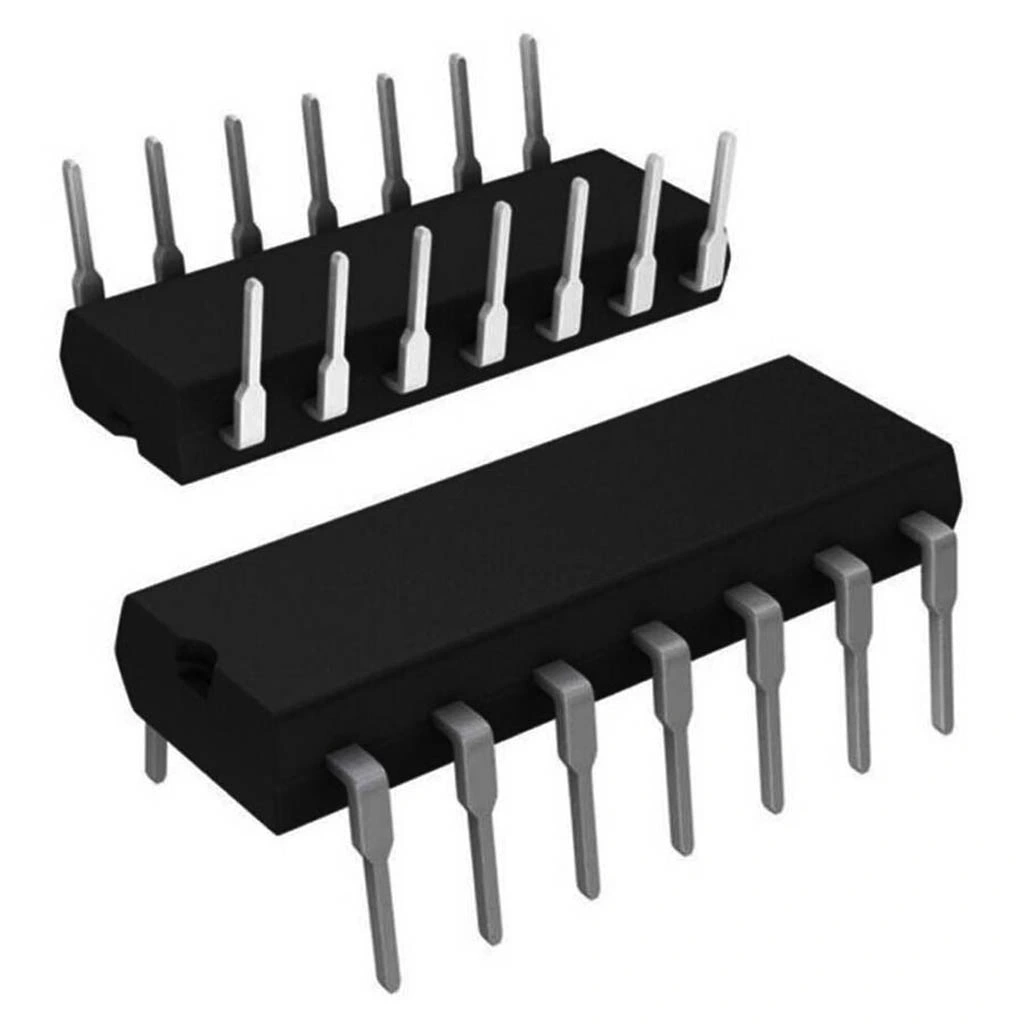

LM380N Ses Amplifikatörü Entegresi DIP-14
LM380N Ses Amplifikatörü Entegresi, National Semiconductor (şimdi Texas Instruments) tarafından üretilen, 2.5 watt güç çıkışına sahip, sabit kazançlı bir ses güç amplifikatörüdür. DIP-14 paketinde sunulan bu entegre, kolay kullanımı, düşük komponent ihtiyacı ve tek besleme voltajı ile çalışabilme özelliğiyle tercih edilmektedir. Özellikle radyo, teyp, TV, interkom ve genel amaçlı ses projeleri için tasarlanmıştır.
Kısa devre koruması, termal koruma ve sabit 34dB (50x) kazanç özellikleri ile güvenilir ve tutarlı ses amplifikasyonu sağlayan LM380N, ses amplifikatörü entegresi kategorisinin klasikleşmiş bir üyesidir. 8Ω veya 4Ω hoparlörler ile uyumlu çalışabilen bu entegre, standart 14 pinli yapısı sayesinde breadboard ve devre tasarımlarında kolay uygulanabilir.
Tek besleme voltajı (8V-22V), harici ayar gerektirmeyen sabit kazanç ve iç termal koruma özellikleri ile entegreler dünyasında, özellikle kompakt ses amplifikatörü ihtiyaçları için endüstri standardı haline gelen LM380N, elektronik komponentler arasında basit devre yapısı ve güvenilir performansı ile dikkat çeker. Modern versiyonu LM380N-8, daha fazla güç ve geliştirilmiş özelliklere sahip olsa da, orijinal LM380N hala birçok uygulamada tercih edilmektedir.
Teknik Özellikler
LM380N Ses Amplifikatörü Entegresi DIP-14'ün detaylı teknik özellikleri aşağıda listelenmiştir.
- Üretici: Texas Instruments (National Semiconductor)
- Entegre Tipi: Ses Güç Amplifikatörü
- Paket Tipi: DIP-14 (Dual In-line Package)
- Pin Sayısı: 14
- Çıkış Gücü: 2.5W (14V, 8Ω, %10 THD)
- Besleme Voltajı Aralığı: 8V - 22V DC
- Optimum Besleme Voltajı: 14V DC
- Kazanç: 34dB (50x) sabit
- Toplam Harmonik Bozulma (THD): 0.2% (1kHz, 1W)
- Sinyal/Gürültü Oranı (S/N): 77dB
- Giriş Empedansı: 150kΩ (tipik)
- Çıkış Empedansı: <1Ω
- Frekans Yanıtı: 100kHz bant genişliği
- Kanal Sayısı: 1 (Mono)
- Quiescent Akım: 7mA (tipik)
- Koruma Özellikleri: Termal koruma, kısa devre koruması, aşırı yük koruması
- Çalışma Sıcaklığı: 0°C ile +70°C arası
- Uyumlu Hoparlör Empedansı: 4Ω - 16Ω (8Ω optimum)
- Minimum Harici Komponent İhtiyacı: 2 kapasitör (temel devre için)
- PSRR (Power Supply Rejection Ratio): 50dB
- Isı Dağıtımı: Isı emici pin ve bakır PCB alanı ile

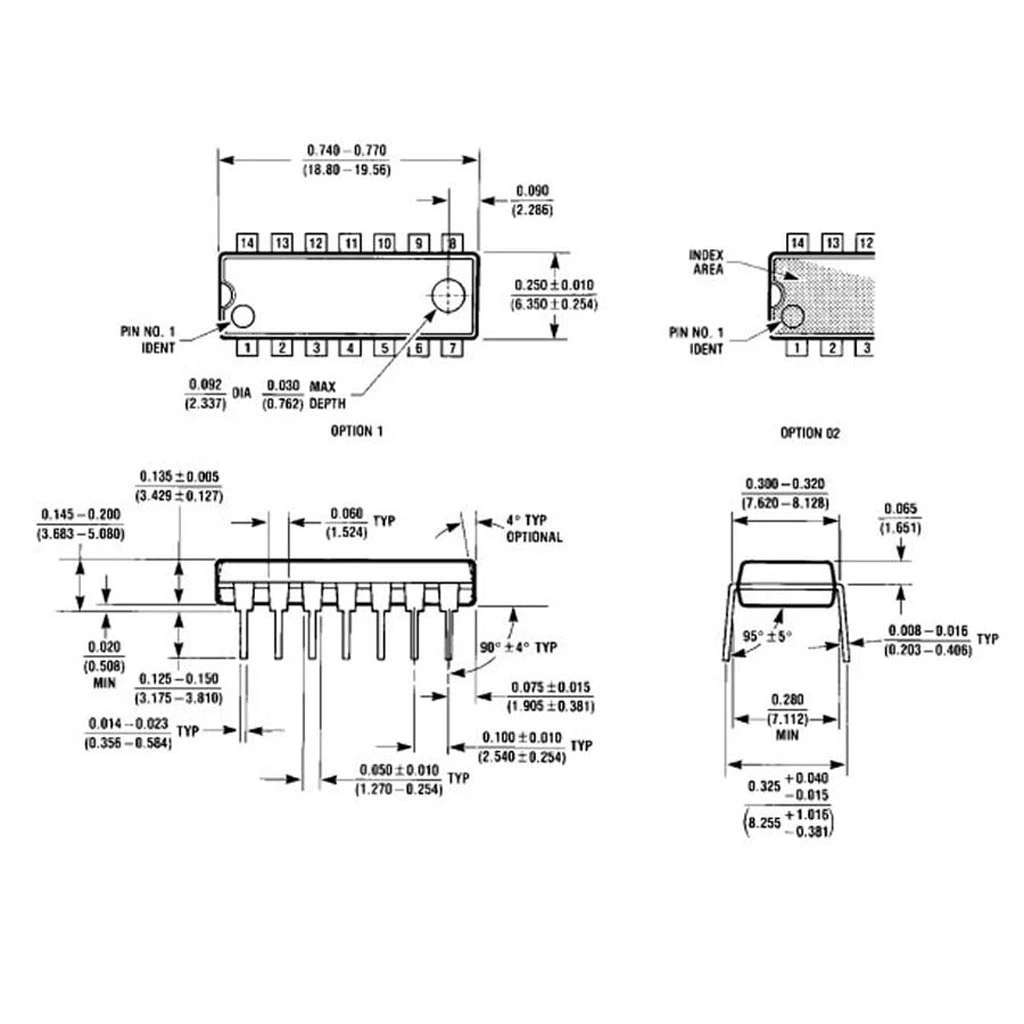

- Boyutlar: ~19.3mm × 6.6mm × 3.3mm
- Ağırlık: <2g
- RoHS Uyumluluğu: Evet (yeni üretimler için)
Kullanım Alanları
LM380N Ses Amplifikatörü Entegresi DIP-14'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.
Ev Elektroniği
- Radyo alıcıları
- TV ses devreleri
- Taşınabilir müzik sistemleri
- Küçük hoparlör sistemleri
- FM tuner devreleri
İletişim Sistemleri
- Interkom sistemleri
- Anons sistemleri
- Kapı zilleri
- Telefon amplifikatörleri
- Telsiz cihazları
Hobi ve Eğitim Projeleri
- DIY amplifikatör devreleri
- Elektronik eğitim setleri
- Arduino ses projeleri
- Mikrofon amplifikatörleri
- Elektronik müzik projeleri
Avantajlar ve Özellikler
LM380N Ses Amplifikatörü Entegresi DIP-14'ün sağladığı avantajlar ve çözümler.
- Sabit Kazanç: 34dB (50x) kazanç ile ek ayar devresi gerektirmez
- Kolay Kullanım: Minimum harici komponentle çalışabilme
- Tek Besleme: Tek voltaj kaynağı ile çalışabilme (pozitif besleme)
- Entegre Korumalar: Termal ve kısa devre koruması
- Düşük Distorsiyon: Temiz ses çıkışı için düşük THD
- Geniş Besleme Aralığı: 8V-22V arası esnek çalışma
- Standart DIP-14 Paket: Breadboard uyumlu, kolay montaj
- İç Hız Sınırlayıcı: Çıkış katı koruması ve düşük çapraz distorsiyon
- Yüksek Giriş Empedansı: Çeşitli sinyal kaynaklarına doğrudan bağlanabilme
- Güvenilir Performans: Endüstri standardı, kanıtlanmış tasarım
Bağlantı ve Kullanım
LM380N Ses Amplifikatörü Entegresi DIP-14'ün bağlantı ve kullanım detayları hakkında bilgiler.
İpucu: LM380N'nin PCB üzerindeki bakır alanlarını büyük tutun, özellikle pin 3, 4, 5, 10, 11 ve 12 geniş bakır yollarla toprak düzlemine bağlanmalıdır. Besleme hattına 100μF elektrolitik ve 100nF seramik kapasitörler paralel bağlayarak güç kaynağı gürültüsünü filtreleyin. Çıkış pinine 0.1μF/50V kapasitör ve 2.7 ohm direnç seri bağlayarak RF salınımlarını engelleyin. Entegrenin ısınma sorunlarını önlemek için pin 3, 4, 5, 10, 11 ve 12'yi yeterli miktarda lehimleyin veya küçük bir ısı emici monte edin. Yüksek empedanslı hoparlör (8-16 ohm) kullanarak ısınmayı azaltabilirsiniz. DC ofset sorunlarını önlemek için çıkış ucunda en az 1000μF elektrolitik kapasitör kullanın. Entegrenin girişini kullanmadığınızda, açık bırakmayın; 100k direnç üzerinden toprağa bağlayın. Ground loop ve gürültü problemlerini önlemek için yıldız tipi topraklama düzeni uygulayın. PCB kullanmıyorsanız pin 3, 4, 5, 10, 11, 12'yi doğrudan birbirine bağlamayı ve büyük bir ısı emici kullanmayı unutmayın.

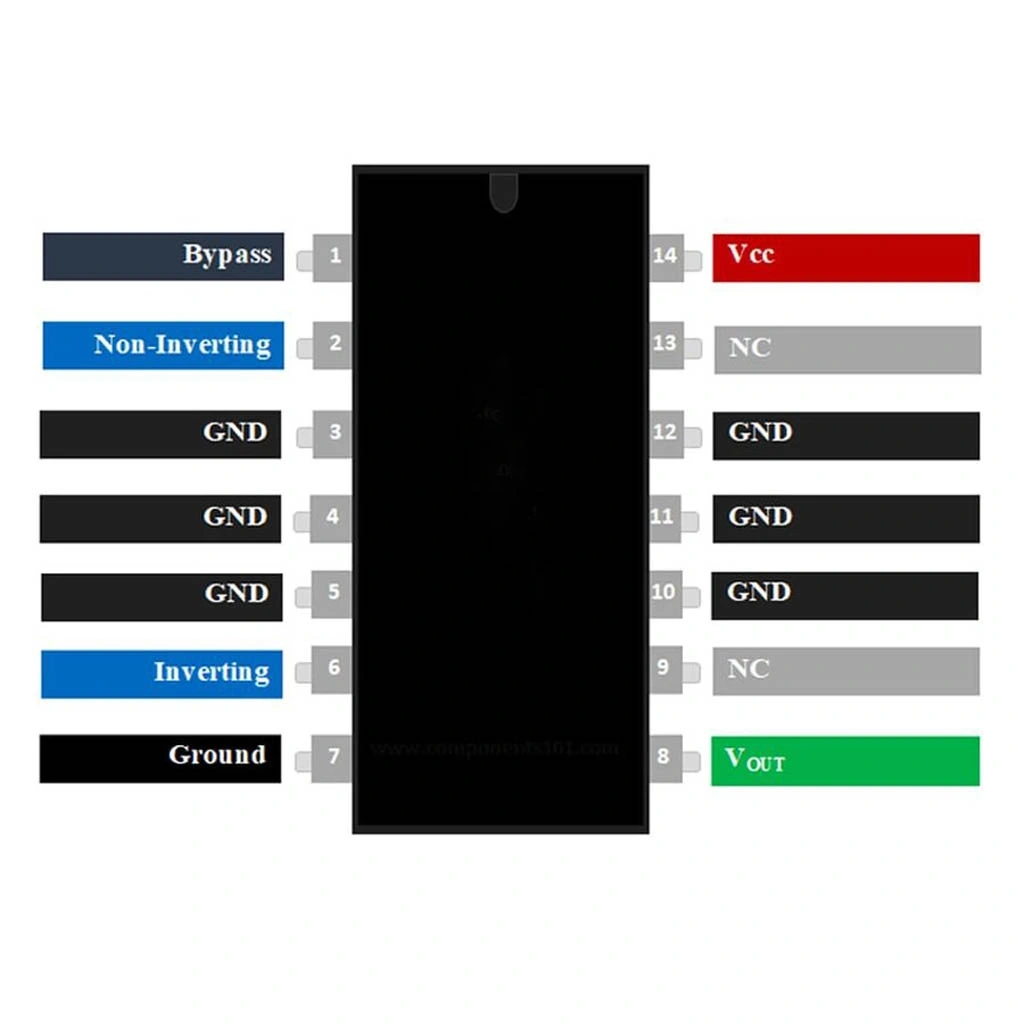

Pin Konfigürasyonu (DIP-14 Paketi):
- Pin 1 (BYPASS): Bypass kapasitörü bağlantısı
- Pin 2 (IN+): Non-inverting (pozitif) giriş
- Pin 3 (GND): Toprak/ısı emici
- Pin 4 (GND): Toprak/ısı emici
- Pin 5 (GND): Toprak/ısı emici
- Pin 6 (NC): Bağlantı yok
- Pin 7 (VS): Pozitif besleme voltajı
- Pin 8 (NC): Bağlantı yok
- Pin 9 (NC): Bağlantı yok
- Pin 10 (GND): Toprak/ısı emici
- Pin 11 (GND): Toprak/ısı emici
- Pin 12 (GND): Toprak/ısı emici
- Pin 13 (NC): Bağlantı yok
- Pin 14 (OUT): Amplifikatör çıkışı
Temel Bağlantı Şeması:
- Besleme:
- Pin 7 (VS): Pozitif besleme (8V-22V, tipik 12V-14V)
- Pin 3, 4, 5, 10, 11, 12 (GND): Toprak (negatif besleme)
- 100μF elektrolitik ve 100nF seramik kapasitörler VS ve GND arasına paralel
- Giriş:
- Pin 2 (IN+): 1μF kapasitör üzerinden ses kaynağına
- Giriş sinyali GND'ye referanslı olmalıdır
- Çıkış:
- Pin 14 (OUT): 1000μF kapasitör üzerinden hoparlöre
- Hoparlörün diğer ucu GND'ye bağlanır
- Bypass ve Stabilizasyon:
- Pin 1 (BYPASS): 0.1μF kapasitör üzerinden GND'ye
- 0.1μF kapasitör ve 2.7Ω direnç serisi Pin 14 (OUT) ve GND arasına (Zobel ağı)
Isı Yönetimi:
- Pin 3, 4, 5, 10, 11 ve 12 hem toprak hem de ısı emici olarak işlev görür
- PCB'de bu pinler için geniş bakır alanlar sağlanmalıdır
- Yüksek güçte kullanımda ek soğutucu gerekebilir
Ses Kontrolü ve Filtreleme:
- Ses seviyesi kontrolü için 10k-100k potansiyometre, ses kaynağı ve Pin 2 arasına
- Bas/tiz kontrolü için pasif ton kontrol devresi eklentisi yapılabilir
- Gürültü azaltma için 0.05μF kapasitör Pin 2 ve GND arasına
Örnek Projeler
LM380N Ses Amplifikatörü Entegresi DIP-14 kullanılarak yapılabilecek örnek projeler.
Basit 2.5W Amplifikatör
Radyo, MP3 çalar veya akıllı telefon için tasarlanmış kompakt bir ses amplifikatörü.
Gerekli Malzemeler:
- 1x LM380N ses amplifikatörü entegresi
- 1x 8Ω 3W hoparlör
- 1x 12V DC güç adaptörü veya 9V pil
- 1x 100μF/25V elektrolitik kapasitör (besleme filtresi)
- 1x 100nF (0.1μF) seramik kapasitör (besleme filtresi)
- 1x 0.1μF seramik kapasitör (bypass için)
- 1x 0.1μF film kapasitör (stabilizasyon için)
- 1x 2.7Ω 1/4W direnç (stabilizasyon için)
- 1x 1μF/50V film kapasitör (giriş bloklama)
- 1x 1000μF/25V elektrolitik kapasitör (çıkış kaplin)
- 1x 10kΩ potansiyometre (ses seviyesi kontrolü)
- 1x 3.5mm stereo jak (giriş)
- 1x SPST anahtar (açma/kapama)
- PCB veya delikli pertinaks
- Bağlantı kabloları
- Kutu/kasa (opsiyonel)
Bağlantı Adımları:
- LM380N'yi PCB veya delikli pertinaksa yerleştirin
- Pin 3, 4, 5, 10, 11 ve 12'yi birbirine bağlayın ve bu bağlantıyı GND hattına bağlayın
- Pin 7'yi (VS) anahtar üzerinden 12V güç kaynağının pozitif ucuna bağlayın
- 100μF elektrolitik ve 100nF seramik kapasitörleri paralel olarak Pin 7 ve GND arasına bağlayın
- 3.5mm jakın sol veya sağ kanalını 10kΩ potansiyometrenin bir ucuna bağlayın
- Potansiyometrenin orta pinini 1μF kapasitör üzerinden Pin 2'ye bağlayın
- Potansiyometrenin diğer ucunu ve jakın toprak pinini GND'ye bağlayın
- Pin 1'e 0.1μF kapasitör bağlayın ve diğer ucunu GND'ye bağlayın
- Pin 14'ten (OUT) 1000μF kapasitör üzerinden hoparlörün bir ucuna bağlantı yapın
- Hoparlörün diğer ucunu GND'ye bağlayın
- 0.1μF kapasitör ve 2.7Ω direnci seri bağlayarak Pin 14 ve GND arasına bağlayın
- Güç kaynağını bağlayın ve ses seviyesini kademeli olarak artırarak test edin
Stereo Amplifikatör
İki adet LM380N kullanarak müzik sistemleri için stereo amplifikatör yapımı.
Gerekli Malzemeler:
- 2x LM380N ses amplifikatörü entegresi
- 2x 8Ω 3W hoparlör
- 1x 12V 1A DC güç adaptörü
- 2x 100μF/25V elektrolitik kapasitör (besleme filtresi)
- 2x 100nF seramik kapasitör (besleme filtresi)
- 2x 0.1μF seramik kapasitör (bypass için)
- 2x 0.1μF film kapasitör (stabilizasyon için)
- 2x 2.7Ω 1/4W direnç (stabilizasyon için)
- 2x 1μF/50V film kapasitör (giriş bloklama)
- 2x 1000μF/25V elektrolitik kapasitör (çıkış kaplin)
- 1x 10kΩ çift (stereo) potansiyometre (ses seviyesi kontrolü)
- 1x 3.5mm stereo jak (giriş)
- 1x SPST anahtar (açma/kapama)
- PCB veya delikli pertinaks
- Bağlantı kabloları
- Metal veya plastik kutu
Bağlantı Adımları:
- İki LM380N'yi PCB veya delikli pertinaksa yerleştirin
- Her entegrenin Pin 3, 4, 5, 10, 11 ve 12'sini birbirine ve ortak GND hattına bağlayın
- Her entegrenin Pin 7'sini (VS) ortak besleme hattına bağlayın
- Besleme hattını anahtar üzerinden 12V güç kaynağının pozitif ucuna bağlayın
- Her besleme hattına 100μF ve 100nF kapasitörleri paralel bağlayın
- 3.5mm jakın sol kanalını çift potansiyometrenin bir tarafına bağlayın
- 3.5mm jakın sağ kanalını çift potansiyometrenin diğer tarafına bağlayın
- Sol kanal potansiyometre çıkışını 1μF kapasitör üzerinden birinci LM380N'nin Pin 2'sine bağlayın
- Sağ kanal potansiyometre çıkışını 1μF kapasitör üzerinden ikinci LM380N'nin Pin 2'sine bağlayın
- Her entegrenin Pin 1'ine 0.1μF bypass kapasitörü bağlayın
- Birinci LM380N'nin Pin 14'ünden 1000μF kapasitör üzerinden sol hoparlöre bağlantı yapın
- İkinci LM380N'nin Pin 14'ünden 1000μF kapasitör üzerinden sağ hoparlöre bağlantı yapın
- Her hoparlörün diğer ucunu GND'ye bağlayın
- Her entegrenin çıkışına 0.1μF kapasitör ve 2.7Ω direnç seri bağlayın
- Güç kaynağını bağlayın ve her kanalı ayrı ayrı test edin
Sorun Giderme ve İpuçları
LM380N Ses Amplifikatörü Entegresi DIP-14 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Aşırı Isınma: Isı emici pinlere geniş bakır alan sağlayın, soğutucu ekleyin, besleme voltajını düşürün
- Düşük Ses Seviyesi: Besleme voltajını kontrol edin, giriş sinyal seviyesini artırın
- Ses Distorsiyonu: Besleme filtresini iyileştirin, giriş sinyal seviyesini azaltın, termal sorunları kontrol edin
- Uğultu/Hum: Topraklama düzenini iyileştirin, besleme filtrasyonunu artırın, sinyal kablolarını ekranlayın
- Yüksek Frekanslı Salınım: Zobel ağını (2.7Ω + 0.1μF) kontrol edin, giriş ve çıkış kablolarını kısaltın
Performans İyileştirme İpuçları
- Besleme voltajını 14V civarında tutarak optimum çıkış gücü elde edin
- 8Ω hoparlör kullanarak ısınma sorunlarını azaltın
- Çıkış kapasitörünü 2200μF'a yükselterek daha iyi bas yanıtı sağlayın
- Çift katlı PCB kullanarak toprak düzlemini genişletin ve ısı dağılımını iyileştirin
- Giriş hattına basit pasif ton kontrol devresi ekleyin
- Metal film dirençler ve düşük ESR kapasitörler kullanarak gürültüyü azaltın
- Tüm toprak bağlantılarını tek noktada birleştirin (yıldız topraklama)
- Harici preamplifikatör ekleyerek daha düşük sinyal seviyelerinde çalışma imkanı sağlayın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Farklı fonksiyonlara sahip entegreler ile elektronik projelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Ses projeleri için çeşitli amplifikatör entegreleri ile ses sistemlerinizi geliştirebilirsiniz.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve ses amplifikatör entegreleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir entegreler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
LM380N ve LM386 arasındaki fark nedir?
LM380N daha yüksek güç (2.5W) ve sabit kazanca (50x) sahiptir. LM386 ise daha düşük güç (0.5W) sunar, ancak ayarlanabilir kazanç (20x-200x) ve daha düşük besleme voltajı özelliği vardır.
Pin 3, 4, 5, 10, 11, 12 neden toprağa bağlanır?
Bu pinler hem toprak bağlantısı hem de ısı emici görevi görür. Hepsinin geniş bakır alanlarla birbirine ve toprağa bağlanması, entegreden ısı tahliyesini sağlayarak güvenilir çalışma sunar.
Sabit kazancı (50x) değiştirmek mümkün müdür?
Hayır, LM380N'nin dahili kazancı sabittir ve değiştirilemez. Ses seviyesini kontrol etmek için giriş sinyaline potansiyometre eklemek gerekir. Daha yüksek kazanç için ön-amplifikatör kullanılabilir.
En uygun besleme voltajı nedir?
Optimum performans için 14V besleme önerilir. Düşük voltajlarda (8-10V) güç azalır. 18V üzerinde ısınma artar. Pil ile kullanımda 9V veya 12V (8 AA pil) pratik seçimlerdir.
Soğutucu gerekli midir?
Düşük güç seviyelerinde PCB üzerinde yeterli bakır alan varsa ilave soğutucu gerekmez. Uzun süreli veya yüksek güçlü kullanımda ısı emici pinlere küçük bir alüminyum soğutucu eklenmelidir.
Zobel ağı (2.7Ω + 0.1μF) ne işe yarar?
Çıkış ucundaki salınımları ve yüksek frekanslı kararsızlıkları engeller. Bu ağ olmadan, özellikle uzun hoparlör kablolarında, amplifikatör kendi kendine salınıma girebilir veya bozulma oluşabilir.
Bypass pin (Pin 1) ne işe yarar?
İç devre elemanlarını bypass etmek için kullanılır. Bu pine 0.1μF kapasitör bağlanması, yüksek frekanslı kararlılığı artırır ve gürültüyü azaltır.
LM380N-8 ile LM380N arasındaki fark nedir?
LM380N-8, LM380N'nin daha güçlü versiyonudur. Daha yüksek güç çıkışı (5-6W) sağlar ve daha büyük bir pakette (DIP-8) sunulur. Pin yapılandırması ve kullanımı farklıdır.
