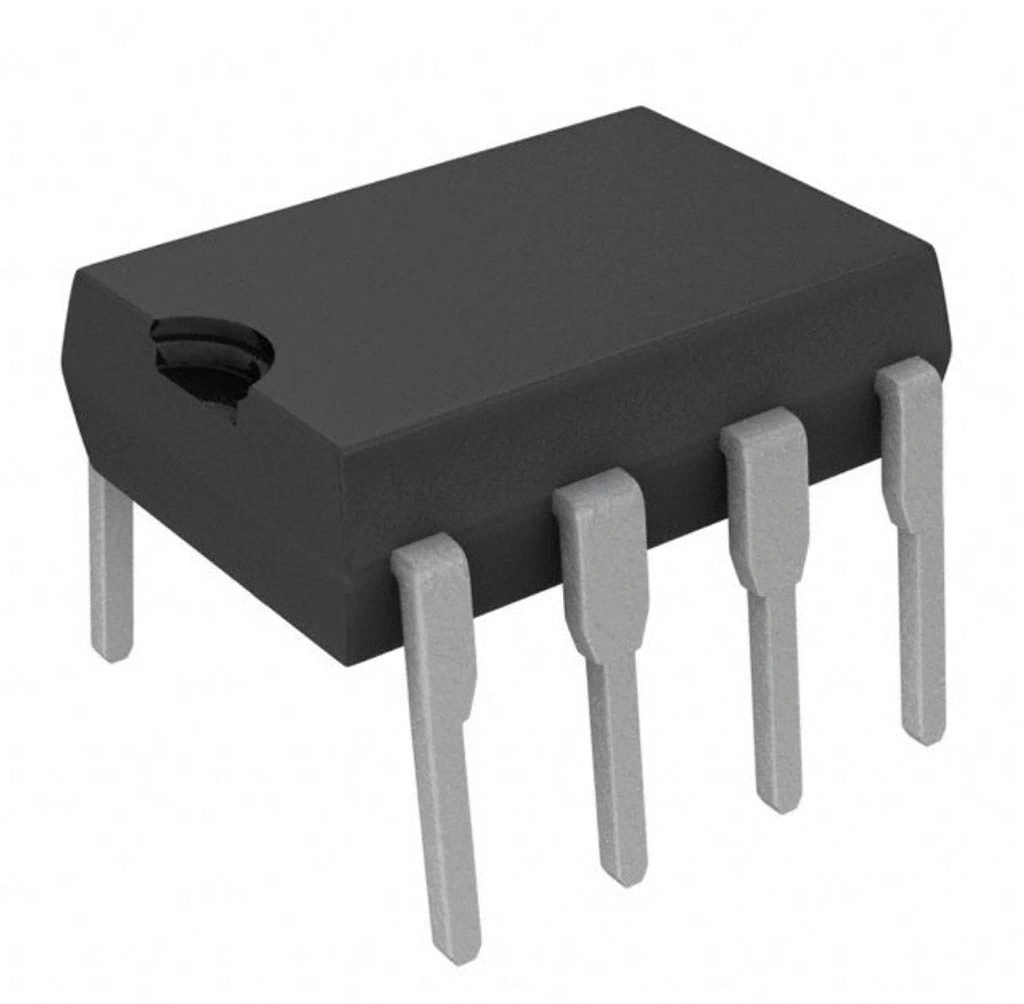

LM380N-8 Amplifikatör Ses Entegresi 2.5W Dip-8

LM380N-8 Amplifikatör Ses Entegresi 2.5W DIP-8

LM380N-8 Amplifikatör Ses Entegresi, orta güçlü ses uygulamaları için tasarlanmış, tek çip üzerinde tümleşik bir ses güç amplifikatörüdür. DIP-8 paketindeki bu entegre, 2.5 watt çıkış gücü sağlayarak, radyo, televizyon, interkom ve çeşitli ses cihazları için ideal bir çözüm sunar.

Sabit 34 dB kazanç ve geniş besleme voltajı aralığı (12V-22V) ile çalışabilen bu ses amplifikatörü entegresi, dahili kısa devre ve termal koruma özellikleri sayesinde güvenilir bir çalışma sağlar. Minimum harici bileşen gereksinimi, kullanım kolaylığı ve düşük distorsiyon oranı ile öne çıkar.

Endüstri standardı olarak kabul edilen bu entegre, diğer elektronik komponentler ile birlikte kullanılarak, hızlı ve etkili şekilde güçlü ses amplifikasyon devreleri oluşturmanızı sağlar. Hobi projelerinden profesyonel uygulamalara kadar geniş bir kullanım alanı vardır.

Teknik Özellikler

LM380N-8 Amplifikatör Ses Entegresi 2.5W DIP-8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Paket Tipi: DIP-8 (Dual In-line Package)
• Çıkış Gücü: 2.5W @ 8Ω, 18V (tipik)
• Besleme Voltajı Aralığı: 12V - 22V DC
• Sabit Gerilim Kazancı: 34dB (50x)
• Toplam Harmonik Distorsiyon (THD): <1% @ 1kHz, 2W
• Bant Genişliği: 100kHz
• Sinyal/Gürültü Oranı: 80dB (tipik)
• Quiescent Akım: 7mA (tipik)
• Giriş Empedansı: 150kΩ (tipik)
• Minimum Yük Empedansı: 8Ω
• Çalışma Sıcaklığı: 0°C ile +70°C arası
• Koruma Özellikleri: Kısa devre koruması, Termal koruma
• Pin Sayısı: 8
• Kanal Sayısı: 1 (Mono)
• Güç Tüketimi: <12.W
• Maksimum Besleme Akımı: 1.3A
• Çıkış DC Ofset: <100mV
• Sınıfı: AB Sınıfı
• Üretici: Texas Instruments / National Semiconductor
• RoHS Uyumluluğu: Evet

Kullanım Alanları

LM380N-8 Amplifikatör Ses Entegresi 2.5W DIP-8'in kullanılabileceği çeşitli alanlar ve proje örnekleri.

Ev Elektroniği

• Radyo ve ses sistemleri
• TV ses amplifikatörleri
• İnterkom sistemleri
• Telefon amplifikatörleri
• Küçük hoparlör sistemleri

Hobi ve DIY Projeleri

• Arduino ses projeleri
• Müzik kutuları
• Oyun konsolları
• Elektronik müzik aletleri
• Ses efekt sistemleri

Endüstriyel Uygulamalar

• Anons sistemleri
• Sesli uyarı devreleri
• Eğitim ekipmanları
• Test cihazları
• Sensör ile tetiklenen alarm sistemleri

Avantajlar ve Özellikler

LM380N-8 Amplifikatör Ses Entegresi 2.5W DIP-8'in sağladığı avantajlar ve çözümler.

• Sabit Kazanç: Ayarlama gerektirmeyen 34dB (50x) kazanç
• İyi Çıkış Gücü: 8Ω yükte 2.5W güç
• Dahili Korumalar: Kısa devre ve termal koruma
• Az Harici Bileşen: Basit devre tasarımı
• Düşük Distorsiyon: Temiz ses çıkışı
• Geniş Besleme Aralığı: 12V-22V arası esneklik
• Yüksek Sinyal/Gürültü Oranı: 80dB ile net ses
• DIP-8 Paket: Kolay montaj ve prototipleme
• Yüksek Giriş Empedansı: Çeşitli sinyal kaynaklarıyla uyum
• Endüstri Standardı: Yaygın kullanım ve güvenilirlik

Devre Tasarımı ve Kullanım

LM380N-8 Amplifikatör Ses Entegresi 2.5W DIP-8'in bağlantıları ve kullanımı hakkında bilgiler.

Pin Yapılandırması (DIP-8):

• Pin 1: GND
• Pin 2: Giriş
• Pin 3: GND
• Pin 4: GND
• Pin 5: GND
• Pin 6: Çıkış
• Pin 7: V+ (Besleme Voltajı)
• Pin 8: GND

Temel Devre Bağlantısı:

1. Pin 1, 3, 4, 5 ve 8'i PCB'deki toprak düzlemine bağlayın
2. Pin 7'yi besleme voltajına (12V-22V) bağlayın
3. Besleme pini ile toprak arasına 100µF ve 0.1µF bypass kapasitörleri ekleyin
4. Ses sinyalini bir 1µF kuplaj kapasitörü üzerinden Pin 2'ye bağlayın
5. Pin 6'dan 1000µF kapasitör üzerinden hoparlöre bağlantı yapın
6. Çıkış ve hoparlör arasına 0.1µF kapasitör ve 2.7Ω direnç seri bağlantısı ekleyin (Zobel ağı)

Opsiyonel Giriş Filtresi:

• Giriş pini (Pin 2) ile toprak arasına 0.05µF kapasitör bağlayarak yüksek frekanslı gürültüyü azaltabilirsiniz
• Giriş sinyalini ayarlamak için potansiyometre kullanabilirsiniz

Çıkış Bağlantısı ve Önerileri:

• En az 8Ω empedansa sahip hoparlör kullanın
• Çıkış kapasitörü olarak minimum 470µF değerinde düşük ESR'li elektrolitik kapasitör kullanın
• Çıkış kapasitörünün kutuplarına dikkat edin (+ terminali entegre tarafına)

Sorun Giderme ve İpuçları

LM380N-8 Amplifikatör Ses Entegresi 2.5W DIP-8 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: PCB'deki toprak alanını genişletin, soğutucu ekleyin
• Distorsiyon: Giriş seviyesini azaltın, besleme voltajını kontrol edin
• Düşük Çıkış Gücü: Besleme voltajını artırın, hoparlör empedansını kontrol edin
• Gürültü ve Uğultu: Bypass kapasitörlerini artırın, topraklama bağlantılarını iyileştirin
• Salınım (Oscillation): Çıkışa Zobel ağı (RC) ekleyin

Uygulama İpuçları

• PCB tasarımında toprak pinleri için geniş bakır alanları kullanın
• Yüksek güçte çalışırken soğutucu kullanılması önerilir
• Kısa devre koruması entegre içinde olsa da hoparlör bağlantılarını dikkatli yapın
• Çıkış DC ofsetini azaltmak için giriş pinine 10kΩ ile toprak bağlantısı yapın
• Uzun hoparlör kabloları kullanırken telli kablo tercih edin

Paket İçeriği

• LM380N-8 Amplifikatör Ses Entegresi 2.5W DIP-8
