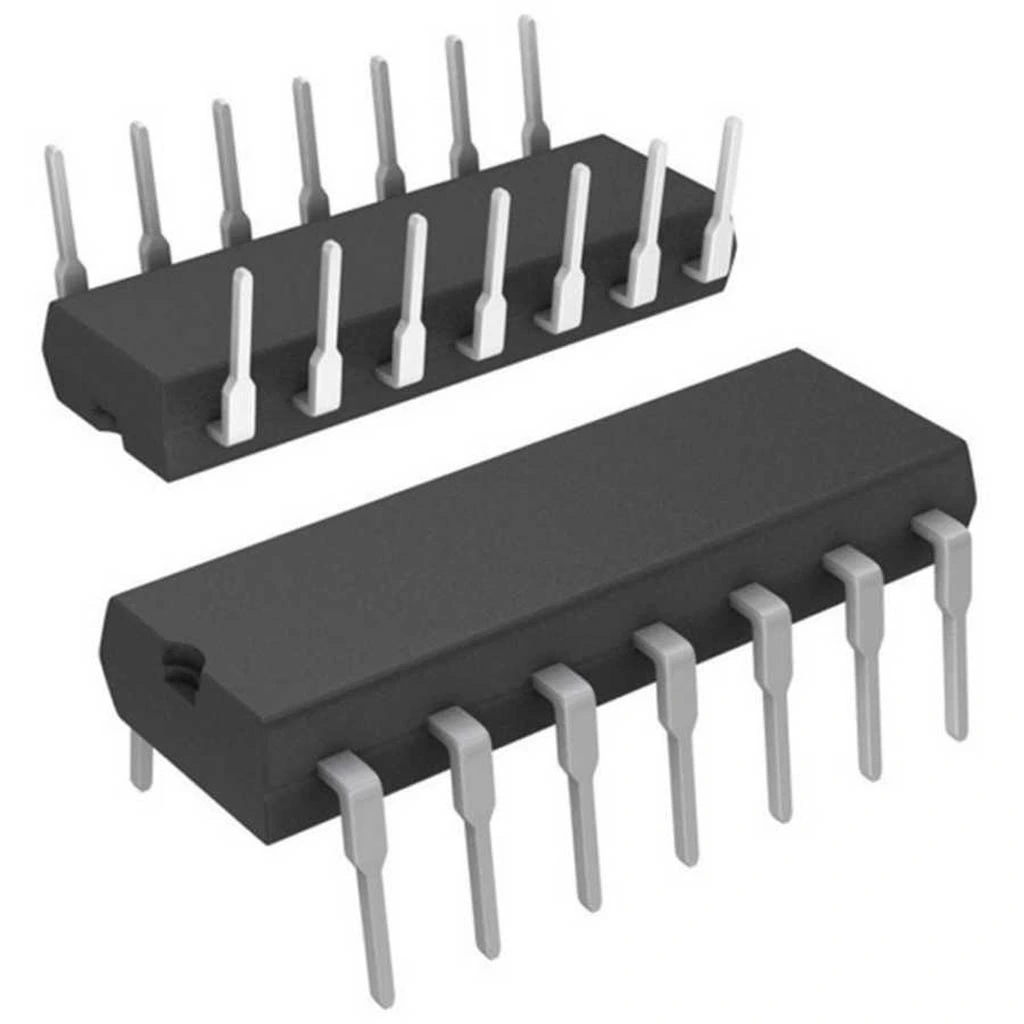

LM348N OpAmp Dört Kanallı Amplifikatör Entegresi Dip-14

LM348N OpAmp Dört Kanallı Amplifikatör Entegresi DIP-14

LM348N OpAmp Dört Kanallı Amplifikatör Entegresi, tek bir paket içinde dört bağımsız operasyonel amplifikatör içeren çok yönlü bir entegredir. DIP-14 paketinde sunulan bu entegre, sinyal işleme, filtreleme ve amplifikasyon uygulamaları için ideal bir çözüm sunar.

Yüksek performanslı LM741 OpAmp'ın dört kanalını tek pakette birleştiren bu ses amplifikatörü entegresi, mükemmel giriş parametreleri, yüksek kazanç ve geniş besleme voltajı aralığı sayesinde çeşitli analog devrelerde kullanılabilir. Özellikle ses sinyali işleme, aktif filtreler ve enstrümantasyon uygulamalarında tercih edilir.

Düşük gürültü, düşük ofset ve yüksek kararlılık sunan bu entegre, diğer elektronik komponentler ile birlikte kullanılarak, stereo ses işleme devrelerinden çok kanallı veri toplama sistemlerine kadar geniş bir uygulama yelpazesinde kullanılabilir.

Teknik Özellikler

LM348N OpAmp Dört Kanallı Amplifikatör Entegresi DIP-14'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Paket Tipi: DIP-14 (Dual In-line Package)
• OpAmp Sayısı: 4 bağımsız kanal
• Besleme Voltajı Aralığı: ±5V ile ±18V arası
• Tipik Besleme Voltajı: ±15V
• Giriş Ofset Voltajı: 2mV (maksimum 6mV)
• Giriş Ofset Akımı: 20.0nA (tipik)
• Giriş Bias Akımı: 80nA (tipik)
• Açık Çevrim Kazancı: 100dB (tipik)
• Unity Gain Bant Genişliği: 1MHz
• Slew Rate: 0.5V/µs
• CMRR (Common Mode Rejection Ratio): 90dB
• PSRR (Power Supply Rejection Ratio): 96dB
• Çalışma Sıcaklığı: 0°C ile +70°C arası
• Çıkış Akım Kapasitesi: ±25mA
• Çıkış Voltaj Salınımı: ±13.0V (±15V besleme ile)
• Güç Tüketimi: 80mW (tipik)
• Kanal Ayırma: 120dB
• Gürültü Voltajı: 18nV/√Hz @ 1kHz
• Pin Sayısı: 14
• Üretici: Texas Instruments / National Semiconductor

Kullanım Alanları

LM348N OpAmp Dört Kanallı Amplifikatör Entegresi DIP-14'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Ses Uygulamaları

• Stereo ön yükselteçler
• Aktif ses filtreleri
• Mikser devreleri
• Ton kontrol sistemleri
• Çok kanallı ses işleme

Ölçüm ve Enstrümantasyon

• Sensör sinyal koşullandırma
• Fark amplifikatörleri
• Veri toplama sistemleri
• Osilatör devreleri
• Hassas doğrultucu devreleri

Elektronik Filtre Uygulamaları

• Alçak geçiren filtreler
• Yüksek geçiren filtreler
• Bant geçiren filtreler
• Notch filtreleri
• Aktif çentik filtreleri

Avantajlar ve Özellikler

LM348N OpAmp Dört Kanallı Amplifikatör Entegresi DIP-14'ün sağladığı avantajlar ve çözümler.

• Dört Bağımsız OpAmp: Tek pakette çoklu kanal
• Yüksek Açık Çevrim Kazancı: Hassas amplifikasyon
• Düşük Giriş Ofset: Doğru DC performansı
• LM741 Uyumluluğu: Tanıdık tasarım süreçleri
• Geniş Besleme Aralığı: Esneklik sağlar
• Yüksek CMRR: Gürültü bastırma yeteneği
• İyi Kanal Ayırma: Bağımsız işlem imkanı
• Düşük Güç Tüketimi: Verimli çalışma
• Standart DIP-14 Paket: Kolay montaj ve prototipleme
• Endüstri Standardı Pin Yapısı: Tasarım esnekliği

Devre Tasarımı ve Kullanım

LM348N OpAmp Dört Kanallı Amplifikatör Entegresi DIP-14'ün bağlantıları ve kullanımı hakkında bilgiler.

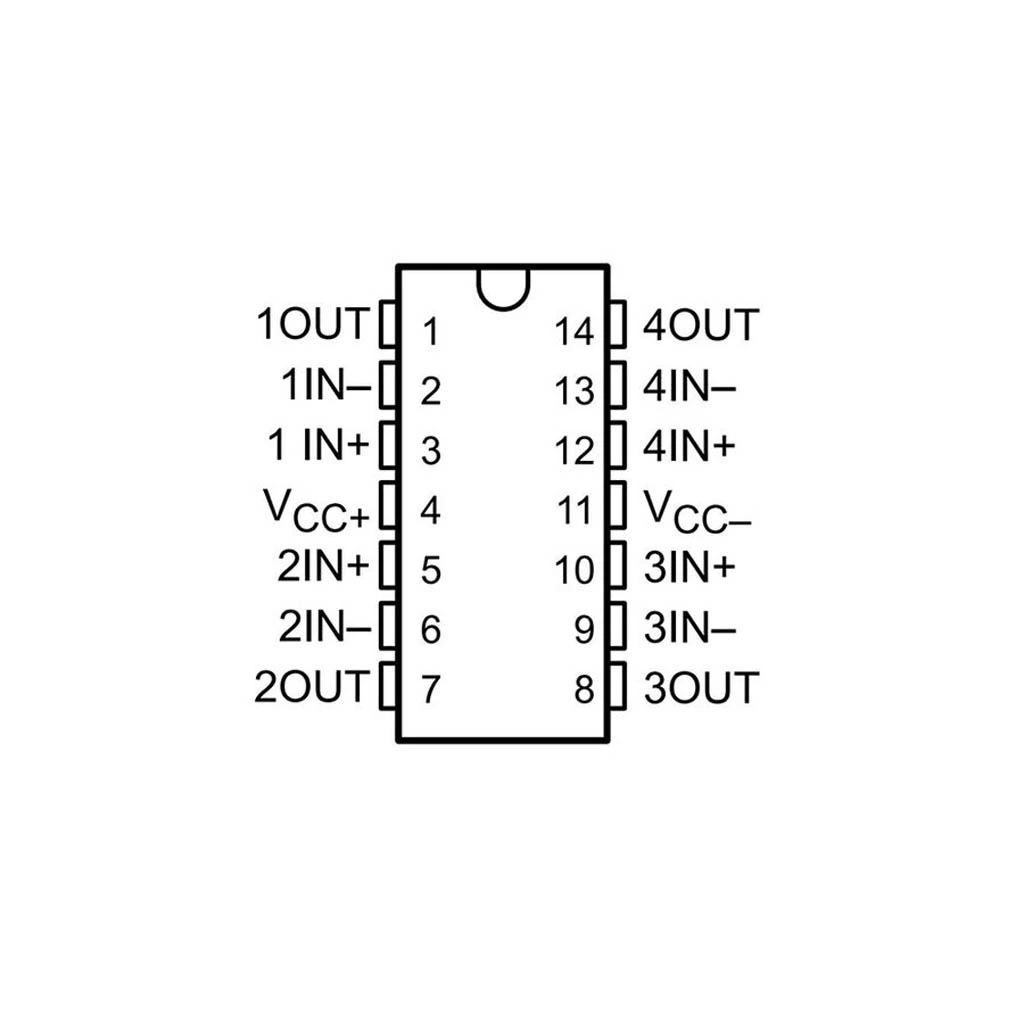

Pin Yapılandırması (DIP-14):

• Pin 1: OpAmp 1 Çıkış
• Pin 2: OpAmp 1 İnvertör Giriş (-)
• Pin 3: OpAmp 1 Non-invertör Giriş (+)
• Pin 4: Vcc+ (Pozitif Besleme)
• Pin 5: OpAmp 2 Non-invertör Giriş (+)
• Pin 6: OpAmp 2 İnvertör Giriş (-)
• Pin 7: OpAmp 2 Çıkış
• Pin 8: OpAmp 3 Çıkış
• Pin 9: OpAmp 3 İnvertör Giriş (-)
• Pin 10: OpAmp 3 Non-invertör Giriş (+)
• Pin 11: Vcc- (Negatif Besleme)
• Pin 12: OpAmp 4 Non-invertör Giriş (+)
• Pin 13: OpAmp 4 İnvertör Giriş (-)
• Pin 14: OpAmp 4 Çıkış

Temel Besleme Bağlantısı:

1. Pin 4'ü pozitif besleme voltajına (+5V ile +18V arası)
2. Pin 11'i negatif besleme voltajına (-5V ile -18V arası)
3. Her iki besleme pinine 0.1µF seramik kapasitör ve 10µF elektrolitik kapasitör paralel bağlayın

Yaygın OpAmp Konfigürasyonları:

• İnvertör Amplifikatör: Kazanç = -(R2/R1)
• Non-invertör Amplifikatör: Kazanç = 1 + (R2/R1)
• Gerilim Takipçisi (Buffer): Çıkışı doğrudan non-invertör girişe bağlayın
• Fark Amplifikatörü: İki giriş arasındaki farkı yükseltir
• Aktif Filtre: Frekans seçici devreler için kapasitör ve dirençlerle yapılandırılır

Kullanım İçin Tipik Değerler:

• Besleme Voltajı: ±15V (tipik), ±12V veya ±5V (düşük güç uygulamaları için)
• Geri Besleme Direnci (R2): 10kΩ - 100kΩ
• Giriş Direnci (R1): Kazanca göre değişir (1kΩ - 100kΩ)
• Giriş Kuplaj Kapasitörü: 0.1µF - 1µF (AC kuplaj için)
• Çıkış Kuplaj Kapasitörü: 1µF - 10µF (DC blokaj için)

Sorun Giderme ve İpuçları

LM348N OpAmp Dört Kanallı Amplifikatör Entegresi DIP-14 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Salınım (Oscillation): Bypass kapasitörlerini entegre yakınına yerleştirin
• Yüksek Gürültü: Toprak bağlantılarını iyileştirin, giriş kablolarını kısa tutun
• Beklenmeyen Ofset: Giriş ofset dengeleme devresi ekleyin
• Düşük Kazanç: Besleme voltajını kontrol edin, geri besleme dirençlerini doğrulayın
• Kanal Arası Etkileşim: Topraklama düzenini iyileştirin, kanal ayrımını artırın

Uygulama İpuçları

• Kullanılmayan OpAmp'ları uygun şekilde sonlandırın (invertör giriş çıkışa, non-invertör giriş toprağa)
• PCB tasarımında analog ve dijital toprakları ayrı tutun
• Yüksek empedanslı girişlerde koruma dirençleri kullanın
• Hassas uygulamalarda metal film dirençler tercih edin
• Besleme hatlarında ferrit boncuk veya indüktör kullanarak yüksek frekanslı gürültüyü azaltın

Paket İçeriği

• LM348N OpAmp Dört Kanallı Amplifikatör Entegresi DIP-14
