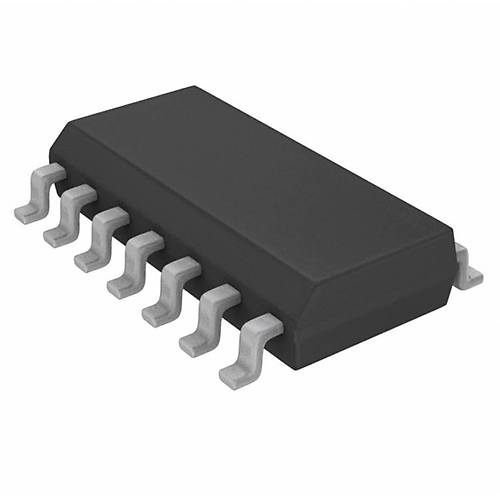

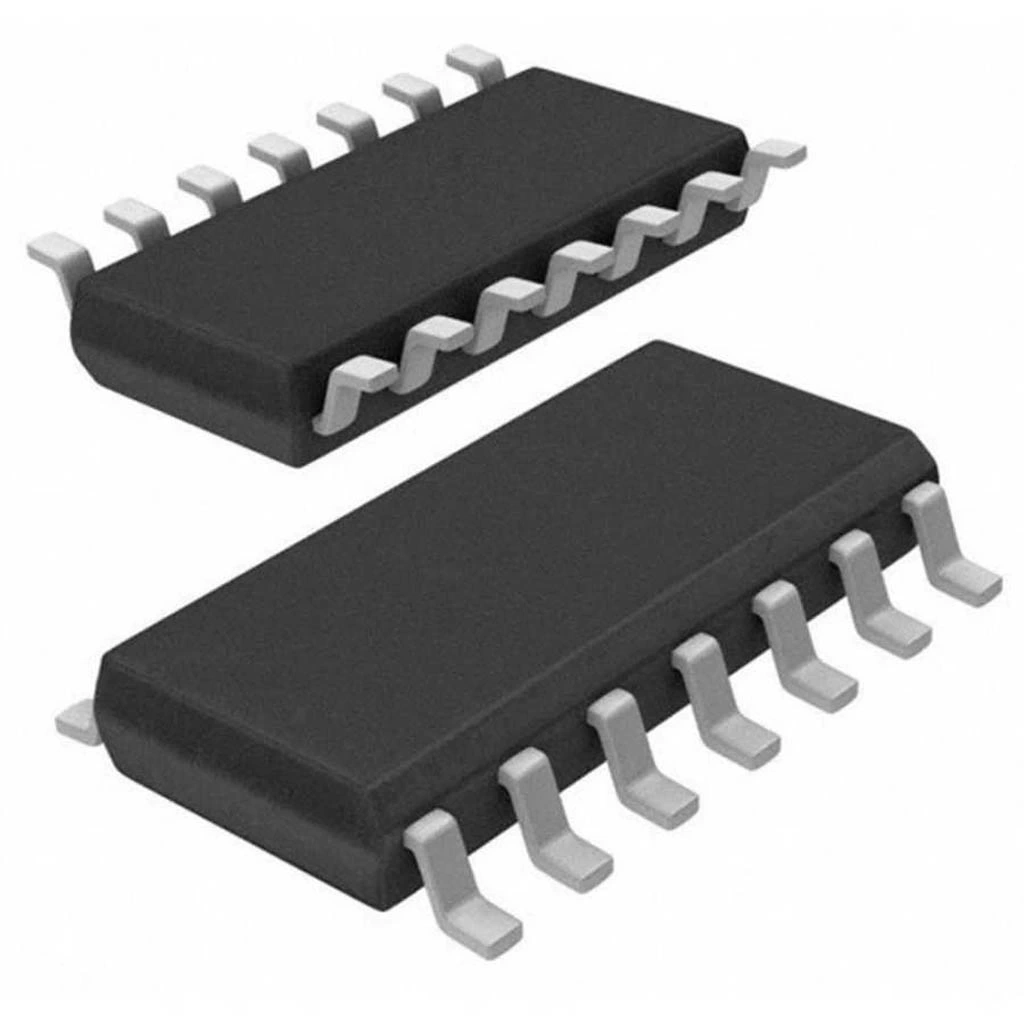

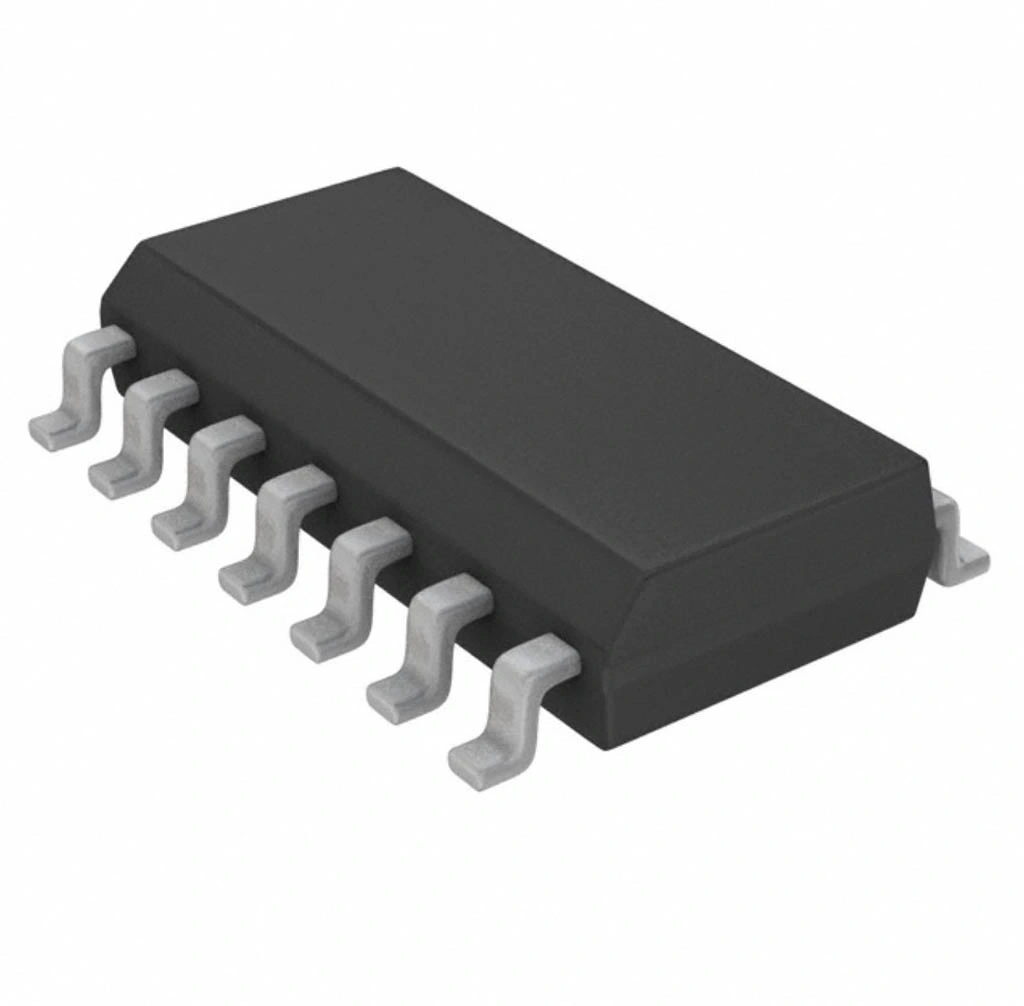

LM348 Smd Entegre SO-14

LM348 SMD Entegre SO-14

LM348, dört bağımsız, yüksek performanslı operasyonel amplifikatör içeren bir entegredir. SO-14 SMD paketinde sunulan bu entegre, popüler 741 op-amp'in dört kanalını tek bir pakette barındıran kompakt bir çözüm sunar.

Geniş besleme voltaj aralığı (±5V ile ±18V) ve yüksek kazanç özellikleri ile entegreler arasında öne çıkan LM348, düşük güç tüketimi ile pil tabanlı uygulamalar için de ideal bir seçimdir. Tek çip üzerinde dört adet op-amp bulunması, PCB alanından tasarruf sağlar.

Sinyal koşullandırma, aktif filtreler, enstrümantasyon devreleri ve analog ses işleme gibi uygulamalar için diğer entegreler arasında oldukça kullanışlı bir seçenektir. Elektronik komponentler dünyasında çok kanallı analog devreler gerektiren projeler için sıklıkla tercih edilen bir çözüm sunar.

Teknik Özellikler

LM348 SMD Entegre SO-14'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Tipi: Dörtlü Operasyonel Amplifikatör
• Üretici: Texas Instruments / STMicroelectronics / ON Semiconductor
• Paket Tipi: SO-14 (Small Outline Package)
• Besleme Voltajı Aralığı: ±5V ile ±18V
• Operasyonel Amplifikatör Sayısı: 4 bağımsız ünite
• Giriş Offset Voltajı: 2mV (tipik), 6mV (maksimum)
• Giriş Bias Akımı: 80nA (tipik)
• Giriş Offset Akımı: 20nA (tipik)
• Besleme Akımı: 2.5mA (tipik, her amplifikatör için)
• Unity-Gain Bant Genişliği: 1MHz (tipik)
• Slew Rate: 0.5V/µs (tipik)
• Açık Döngü Kazancı: 100dB (tipik)
• Ortak Mod Reddetme Oranı: 90dB (tipik)
• Besleme Voltajı Reddetme Oranı: 96dB (tipik)
• Çıkış Voltaj Salınımı: ±13V (±15V besleme ile)
• Çıkış Kısa Devre Akımı: 25mA (tipik)
• Çalışma Sıcaklığı: 0°C ile +70°C arası
• SO-14 Boyutları: 8.65mm x 3.91mm x 1.75mm
• Montaj Tipi: SMD (Yüzey Montaj)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

LM348 SMD Entegre SO-14'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Sinyal İşleme

• Yükselteç devreleri
• Aktif filtreler (alçak/yüksek geçiren)
• Sensör sinyal koşullandırma
• Faz kaydırıcılar
• Summing amplifikatörler

Ses Uygulamaları

• Ön yükselteçler
• Ton kontrol devreleri
• Mikser devreleri
• Ekolayzer devreleri
• Crossover devreleri

Enstrümantasyon

• Diferansiyel amplifikatörler
• Gerilim karşılaştırıcılar
• Hassas doğrultucu devreleri
• Tümleştirici ve türev alıcı devreler
• Voltaj/akım dönüştürücüler

Avantajlar ve Özellikler

LM348 SMD Entegre SO-14'ün sağladığı avantajlar ve çözümler.

• Dört Bağımsız Op-Amp: Tek pakette dört kanal
• Kompakt SMD Paket: PCB alanından tasarruf
• 741 Uyumluluğu: Klasik 741 performans özellikleri
• Dahili Frekans Dengelemesi: Harici kompanzasyon bileşeni gerektirmez
• Geniş Besleme Aralığı: Çeşitli uygulamalara uygunluk
• Kısa Devre Koruması: Dayanıklı çıkış yapısı
• Düşük Güç Tüketimi: Verimli enerji kullanımı
• Düşük Offset Voltajı: Hassas ölçümler için uygun
• Çok Kanallı Tasarımlar: Kompakt çok kanallı çözümler
• Geniş Çalışma Sıcaklığı Aralığı: Çeşitli ortam koşullarına uyumluluk

Devre Tasarımı ve Kullanım

LM348 SMD Entegre SO-14'ün devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (SO-14):

• Pin 1: Output A
• Pin 2: Inverting Input A (-)
• Pin 3: Non-inverting Input A (+)
• Pin 4: VCC+ (Pozitif Besleme)
• Pin 5: Non-inverting Input B (+)
• Pin 6: Inverting Input B (-)
• Pin 7: Output B
• Pin 8: Output C
• Pin 9: Inverting Input C (-)
• Pin 10: Non-inverting Input C (+)
• Pin 11: VCC- (Negatif Besleme)
• Pin 12: Non-inverting Input D (+)
• Pin 13: Inverting Input D (-)
• Pin 14: Output D

Temel Bağlantı Şeması:

1. VCC+ ve VCC- besleme bağlantılarını yapın (Pin 4 ve Pin 11)
2. Her besleme pinine yakın 0.1µF seramik kapasitör yerleştirin
3. Her amplifikatörün inverting ve non-inverting girişlerini uygulamaya göre bağlayın
4. Kullanılmayan op-ampları güvenli şekilde yapılandırın (inverting girişi çıkışa, non-inverting girişi toprağa bağlayın)
5. Uygulamaya özel geri besleme devrelerini ekleyin

Yaygın Devre Konfigürasyonları:

• Eviren Amplifikatör: Kazanç = -Rf/Ri
• Evirmeyen Amplifikatör: Kazanç = 1 + Rf/Ri
• Gerilim Takipçisi: Çıkışı doğrudan inverting girişe bağlayın
• Toplayıcı Amplifikatör: Vout = -(R3/R1 × V1 + R3/R2 × V2)
• Aktif Alçak Geçiren Filtre: Kesim frekansı = 1/(2π×R×C)

SMD Montaj Önerileri:

• SO-14 paketi için önerilen solder pad boyutları: 1.5mm x 0.6mm
• Reflow lehimleme için önerilen profil: 150°C öncısıtma, 260°C maksimum
• PCB termal tasarımı için besleme pinleri altında geniş bakır alanlar bırakın
• El ile lehimlemede ince uçlu havya ve flux kullanın
• Antistatik önlemler alın, ESD koruması kullanın

Sorun Giderme ve İpuçları

LM348 SMD Entegre SO-14 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Osilatör Davranışı: Besleme bypass kapasitörlerini ekleyin, giriş kapasitansını azaltın
• Offset Sorunları: Offset ayar devreleri ekleyin veya düşük offset amplifikatörler tercih edin
• Gürültü: Sinyal yollarını kısa tutun, iyi topraklama yapın, metal film dirençler kullanın
• Sınırlı Slew Rate: Daha yüksek slew rate'li op-amp tercih edin veya sinyal frekansını sınırlayın
• SMD Lehimleme Sorunları: Flux kullanın, uygun lehimleme sıcaklığı ve tekniği uygulayın

PCB Tasarım İpuçları

• Besleme pinlerine yakın bypass kapasitörleri yerleştirin
• Analog ve dijital toprakları ayrı tutun, tek noktada birleştirin
• Gürültülü hatları (dijital, güç) analog sinyal yollarından uzak tutun
• Sinyal yollarını kısa ve doğrudan tasarlayın
• Star grounding tekniği kullanarak toprak döngülerini önleyin

Performans İyileştirme İpuçları

• Yüksek hassasiyet için metal film dirençler kullanın
• Kritik uygulamalarda simetrik besleme kullanın
• Kullanılmayan amplifikatörleri doğru şekilde devre dışı bırakın
• Düşük gürültülü uygulamalar için giriş kapasitörleri ekleyin
• Besleme voltajını maksimum değerin %80'i civarında tutun

Paket İçeriği

• LM348 SMD Entegre SO-14
