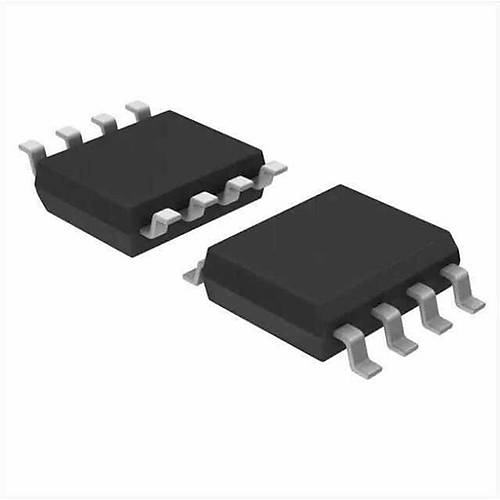

LM3414HVMRX 1A Led Entegresi Soic-8

LM3414HVMRX 1A LED Entegresi SOIC-8

LM3414HVMRX, yüksek verimli sabit akım LED sürücü entegresidir. SOIC-8 paketinde sunulan bu entegre, 1A'e kadar sürekli çıkış akımı sağlayabilme kapasitesine sahiptir.

45V çalışma voltajı, geniş PWM aralığı ve analog parlaklık kontrolü sunan bu entegreler, yüksek güçlü LED aydınlatma ve ışık kontrol uygulamaları için ideal bir çözüm sağlar.

Yüksek çalışma frekansı ve minimum harici komponent gereksinimi ile elektronik komponentler arasında öne çıkan LM3414HVMRX, diğer entegreler ile uyumlu çalışarak LED aydınlatma, projektörler ve yüksek verimli aydınlatma sistemlerinde yaygın olarak kullanılmaktadır.

---

Teknik Özellikler

LM3414HVMRX 1A LED Entegresi SOIC-8'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Texas Instruments.
• Entegre Tipi: Buck (Step-Down) LED Sürücü
• Paket Tipi: SOIC-8 (Small Outline Integrated Circuit),
• Maksimum Giriş Voltajı: 45V
• Çalışma Voltaj Aralığı: 4.5V - 42V
• Çıkış Akımı: 1A maksimum
• Verimlilik: %95'e kadar
• Çalışma Frekansı: 525kHz (tipik)
• LED Akımı Hassasiyeti: ±3%
• PWM Dimming Frekans Aralığı: 100Hz - 20kHz
• Dimming Aralığı: 1000:1 (PWM ile)
• Koruma Özellikleri: Aşırı sıcaklık, LED açık/kısa devre koruması
• Akım Algılama: Harici direnç ile programlanabilir
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Montaj Tipi: Yüzey Montaj (SMD/SMT)
• Pin Sayısı: 8
• Boyutlar: 4.90mm x 3.90mm x 1.58mm (yaklaşık)
• RoHS Uyumluluğu: Evet

---

Kullanım Alanları

LM3414HVMRX 1A LED Entegresi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

LED Aydınlatma Sistemleri

• Yüksek güçlü LED armatürler
• Mimari aydınlatma
• Vitrin ve mağaza aydınlatması
• Dekoratif LED sistemleri
• Bahçe ve dış mekan aydınlatmaları

Endüstriyel Uygulamalar

• Makine aydınlatması
• Kontrol panelleri
• Endüstriyel gösterge sistemleri
• Taşıma bantları aydınlatması
• Fabrika aydınlatma çözümleri

Otomotiv Aydınlatma

• İç mekan araç aydınlatması
• Kontrol paneli ışıklandırması
• Gündüz sürüş farları
• Araç iç ambiyans aydınlatması
• Aydınlatmalı logo ve göstergeler

Özel Aydınlatma

• Projektör sistemleri
• Flaş ve stroboskop uygulamaları
• Işık terapisi cihazları
• Bitki yetiştirme aydınlatması
• UV ışık sistemleri

Tüketici Elektroniği

• Taşınabilir LED lambalar
• Yüksek güçlü el fenerleri
• Monitör arka ışık sistemleri
• TV ve ekran kenar aydınlatması
• RGB aydınlatma kontrol sistemleri

---

Avantajlar ve Özellikler

LM3414HVMRX 1A LED Entegresi'nin sağladığı avantajlar ve çözümler.

• Yüksek Verimlilik: %95'e varan verimlilik ile düşük ısı üretimi ve enerji tasarrufu
• Geniş Voltaj Aralığı: 4.5V-42V çalışma aralığı ile çeşitli besleme kaynakları kullanabilme
• Yüksek Akım Kapasitesi: 1A'e kadar LED sürme kabiliyeti ile güçlü aydınlatma
• Hassas Akım Kontrolü: ±3% LED akımı regülasyonu ile stabil ışık çıkışı
• Esnek Parlaklık Kontrolü: PWM ve analog yöntemlerle geniş parlaklık ayar aralığı
• Yüksek Çalışma Frekansı: 525kHz ile küçük indüktör ve kondansatör kullanımı
• Entegre Korumalar: Aşırı sıcaklık ve LED açık/kısa devre koruma fonksiyonları
• Kompakt SOIC-8 Paketi: Az yer kaplayan tasarım ve kolay montaj
• Geniş Sıcaklık Aralığı: -40°C ile +125°C arası zorlu ortamlarda çalışabilme
• Düşük Komponent Sayısı: Minimum harici parça ile basit devre tasarımı

---

Devre Tasarımı ve Uygulama

LM3414HVMRX 1A LED Entegresi'nin devre tasarımı ve uygulaması hakkında detaylar.

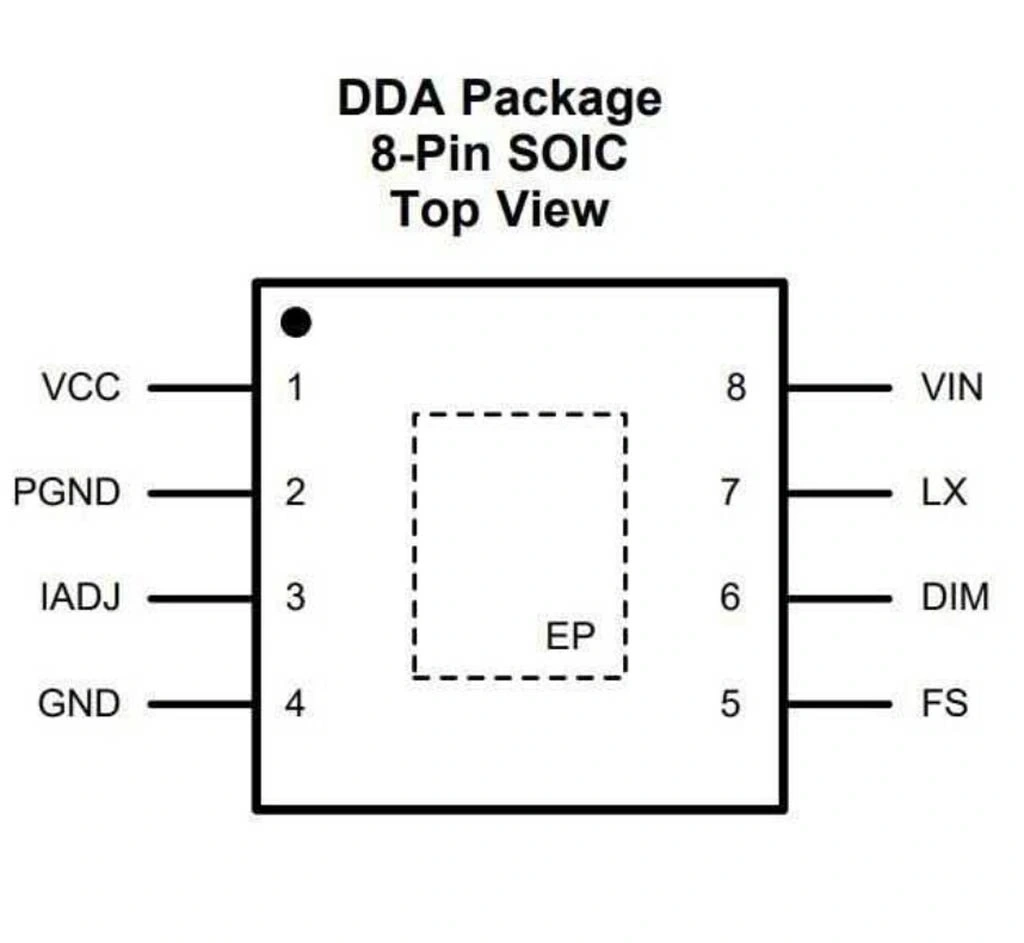

Pin Konfigürasyonu

LM3414HVMRX entegresinin pin yerleşimi ve işlevleri.

• Pin 1 (BOOT): Bootstrap kapasitör bağlantısı
• Pin 2 (VCC): Dahili regülatör çıkışı
• Pin 3 (DIM): Parlaklık kontrolü (PWM veya analog)
• Pin 4 (ISNS): LED akımı algılama pini
• Pin 5 (GND): Toprak bağlantısı
• Pin 6 (SW): Anahtarlama çıkışı (indüktör bağlantısı)
• Pin 7 (Vin): Besleme voltajı girişi
• Pin 8 (EN): Devre etkinleştirme (Enable) pini

Temel Devre Şeması

LM3414HVMRX entegresini kullanmanın temel yöntemleri ve devre şeması.

Gerekli Komponentler:

• 1x LM3414HVMRX LED Sürücü Entegresi (SOIC-8)
• 1x İndüktör (22μH - 68μH, 1.5A veya daha yüksek akım kapasiteli)
• 1x Schottky Diyot (40V, 1A veya daha yüksek)
• 1x Giriş bypass kapasitör (10μF - 22μF, 50V seramik)
• 1x Çıkış kapasitör (1μF - 10μF, 50V seramik)
• 1x Bootstrap kapasitör (0.1μF, seramik)
• 1x VCC bypass kapasitör (1μF, seramik)
• 1x Akım algılama direnci (Rsns, 0.1Ω - 0.5Ω, %1 hassasiyetli)
• 1x 10kΩ pull-up direnci (EN pini için)
• LED dizisi (çıkış akımı ve voltajına uygun)

Temel Bağlantılar:

1. Pin 7 (Vin) besleme voltajına bağlanır (bypass kapasitörü ile)
2. Pin 5 (GND) toprak hattına bağlanır
3. Pin 8 (EN) pull-up direnci ile Vin'e veya harici enable sinyaline bağlanır
4. Pin 6 (SW) indüktörün bir ucuna bağlanır
5. İndüktörün diğer ucu LED dizisinin anotuna (+) bağlanır
6. LED dizisinin katodu (-) akım algılama direncinin (Rsns) bir ucuna bağlanır
7. Rsns'nin diğer ucu toprak hattına bağlanır
8. Pin 4 (ISNS) Rsns ve LED katodu arasındaki bağlantı noktasına bağlanır
9. Pin 1 (BOOT) ve Pin 6 (SW) arasına bootstrap kapasitörü bağlanır
10. Pin 2 (VCC) ve toprak arasına VCC bypass kapasitörü bağlanır
11. Pin 3 (DIM) PWM kontrolü için PWM sinyaline veya analog kontrol için potansiyometreye bağlanır

LED Akımı Ayarlama

LM3414HVMRX entegresi ile LED akımının ayarlanma yöntemleri.

Akım Algılama Direnci (Rsns) Hesaplama:

• Formül: Rsns = 0.2V / ILED
• ILED: İstenen LED akımı (ampere)
• 0.2V: ISNS pinindeki referans voltajı

Örnek Hesaplama:

• 350mA LED akımı için: Rsns = 0.2V / 0.35A = 0.571Ω
• 500mA LED akımı için: Rsns = 0.2V / 0.5A = 0.4Ω
• 700mA LED akımı için: Rsns = 0.2V / 0.7A = 0.286Ω
• 1A LED akımı için: Rsns = 0.2V / 1A = 0.2Ω

Dikkat Edilecek Hususlar:

• Direnç Hassasiyeti: En az %1 hassasiyetli direnç seçilmelidir
• Güç Değeri: P = I² × R formülü ile hesaplanmalıdır (örneğin 1A için 0.2Ω direnç üzerinde oluşan güç: P = 1² × 0.2 = 0.2W)
• Direnç Tipi: Düşük endüktanslı SMD direnç tercih edilmelidir
• Termal Etkiler: Direnç ısınması akım değerini etkileyebilir, yeterli soğutma alanı bırakılmalıdır
• Voltaj Düşümü: Düşük direnç değeri kullanmak sistem verimini artırır

Parlaklık Kontrolü (Dimming)

LM3414HVMRX entegresi ile LED parlaklığının kontrol yöntemleri.

PWM Dimming:

• Bağlantı: DIM pinine (Pin 3) PWM sinyali uygulanır
• Frekans Aralığı: 100Hz - 20kHz
• Duty Cycle: %0 - %100 (0 - tamamen kapalı, 100 - tam parlaklık)
• Lojik Seviyeleri: <0.4V (düşük), >2V (yüksek)
• Avantajları:
  • 1000:1'e varan dimming aralığı
  • Renk sıcaklığı değişimi olmadan parlaklık kontrolü
  • Mikrodenetleyici ile kolay kontrol edilebilme
  • LED akımı ve verimde değişiklik olmaz

Analog Dimming:

• Bağlantı: DIM pinine (Pin 3) 0-2V arası analog voltaj uygulanır
• Voltaj Aralığı:
  • 0V - 0.4V: LED kapalı
  • 0.4V - 2V: Orantılı parlaklık kontrolü
  • 2V ve üzeri: Tam parlaklık
• Uygulama Yöntemi: Potansiyometre veya DAC çıkışı ile
• Avantajları:
  • Basit devre yapısı
  • PWM gürültüsü olmaması
  • Sürekli ve yumuşak geçişli parlaklık kontrolü
• Dezavantajları:
  • PWM dimminge göre daha sınırlı aralık
  • LED renk sıcaklığında hafif değişim olabilir
  • Entegre üzerinde daha fazla ısı oluşumu

İndüktör Seçimi

LM3414HVMRX entegresi için uygun indüktörün belirlenmesi ve seçim kriterleri.

İndüktör Değeri Hesabı:

• Tipik Değerler: 22μH - 68μH
• Formül: L = (Vin - Vled) × (Vled / Vin) × (1 / f × 0.3 × ILED)
• f: Anahtarlama frekansı (525kHz)
• Vin: Giriş voltajı
• Vled: LED voltajı
• ILED: LED akımı

İndüktör Seçim Kriterleri:

• Akım Değeri: En az 1.5 × ILED değerinde doyma akımı
• DCR (DC Direnci): Düşük DCR değeri verim artışı sağlar
• Boyut ve Profil: Uygulama alanına göre yükseklik ve boyut kısıtlamaları
• Sıcaklık Dayanımı: Uygulama ortamına uygun sıcaklık sınıfı
• Koruma Özellikleri: Manyetik ekranlama gereksinimleri

Önerilen İndüktör Tipleri:

• Yüksek Verimlilik İçin: Düşük DCR'li örgü sargılı (woven) indüktörler
• Yüksek Akım İçin: Doyma akımı yüksek toz demir (powdered iron) çekirdekliler
• EMI Hassasiyeti İçin: Manyetik ekranlı (shielded) indüktörler
• İnce Profil Gereksinimi İçin: Düşük profilli, gömülü manyetik malzemeli SMD indüktörler

Diğer Komponent Seçimleri

LM3414HVMRX ile kullanılacak diğer temel komponentlerin seçim kriterleri.

Schottky Diyot:

• Gerilim Değeri: En az 1.5 × Vin
• Akım Değeri: En az 1.5 × ILED
• Hız: Düşük recovery time
• Voltaj Düşümü: Düşük forward voltage drop (verim için önemli)
• Önerilen Modeller: SS14, SS24, SS34, 1N5819, MBRS340

Giriş Kapasitörü:

• Değer: 10μF - 22μF
• Voltaj Değeri: En az 1.5 × Vin
• Tip: Düşük ESR'li seramik kapasitör (X7R veya X5R)
• Akım Kapasitesi: Giriş akımının RMS değerini karşılayabilecek
• Yerleşim: Vin pinine mümkün olduğunca yakın

Çıkış Kapasitörü:

• Değer: 1μF - 10μF
• Voltaj Değeri: En az 1.5 × Vled
• Tip: Seramik (X7R veya X5R)
• Yerleşim: LED ve Rsns arasındaki bağlantıya yakın
• İşlevi: Çıkış dalgalanmalarını (ripple) azaltır

Bootstrap Kapasitörü:

• Değer: 0.1μF
• Voltaj Değeri: En az 10V
• Tip: Seramik (X7R veya COG/NPO)
• Yerleşim: BOOT ve SW pinlerine mümkün olduğunca yakın
• İşlevi: Dahili yüksek taraf sürücüsü için voltaj sağlar

---

Uygulama Örnekleri

LM3414HVMRX 1A LED Entegresi ile yapılabilecek pratik uygulama örnekleri.

Yüksek Güçlü LED Projektör

10W yüksek güçlü LED projektör sürücüsü tasarımı.

• Sistem Gereksinimleri:
  • 3 adet 3W LED (her biri 3.2V, 700mA)
  • Giriş Voltajı: 12V - 24V DC
  • Çıkış: 9.6V (3 × 3.2V), 700mA
  • Parlaklık kontrolü ile dimlenebilir
• Komponent Listesi:
  • LM3414HVMRX LED sürücü entegresi
  • 33μH, 1.5A indüktör
  • SS34 Schottky diyot (3A, 40V)
  • 22μF, 50V giriş kapasitörü
  • 4.7μF, 25V çıkış kapasitörü
  • 0.1μF bootstrap kapasitörü
  • 1μF VCC bypass kapasitörü
  • 0.286Ω, 1/2W akım algılama direnci (700mA için)
  • 10kΩ pull-up direnci (EN pini için)
  • 10kΩ potansiyometre (analog dimming için)
• Devre Özellikleri:
  • 700mA sabit akım çıkışı
  • %90'ın üzerinde verimlilik
  • Minimum ısınma
  • Geniş giriş voltajı aralığı
  • Analog parlaklık kontrolü
  • Aşırı sıcaklık koruması

Batarya Beslemeli LED Aydınlatma

Taşınabilir sistemler için düşük güç tüketimli LED sürücü tasarımı.

• Sistem Gereksinimleri:
  • 12V LED şerit (6 LED, 2V/LED)
  • Giriş: 3.7V Li-ion batarya
  • Çıkış: 12V, 350mA
  • PWM kontrollü değişken parlaklık
  • Düşük güç tüketimi
• Komponent Listesi:
  • LM3414HVMRX LED sürücü entegresi
  • 47μH, 1A indüktör
  • SS14 Schottky diyot
  • 10μF, 16V giriş kapasitörü
  • 2.2μF, 25V çıkış kapasitörü
  • 0.1μF bootstrap kapasitörü
  • 1μF VCC bypass kapasitörü
  • 0.571Ω akım algılama direnci (350mA için)
  • 10kΩ pull-up direnci
  • Mikrodenetleyici PWM çıkışı (dimming için)
• Devre Özellikleri:
  • Boost (step-up) konfigürasyonu
  • Düşük batarya voltajından yüksek LED voltajı oluşturma
  • PWM ile 1000:1 dimming aralığı
  • Batarya ömrünü uzatan yüksek verimlilik
  • Kompakt tasarım
  • Düşük voltaj kesme özelliği ile batarya koruması

RGB LED Kontrol Sistemi

Üç kanallı RGB LED kontrolörü tasarımı.

• Sistem Gereksinimleri:
  • RGB Yüksek Güçlü LED
  • Giriş: 24V DC
  • Her renk için ayrı kontrol
  • Renk karışımı için PWM kontrol
  • R: 3.2V/500mA, G: 3.4V/500mA, B: 3.6V/500mA
• Komponent Listesi:
  • 3 adet LM3414HVMRX LED sürücü entegresi
  • 3 adet 22μH indüktör
  • 3 adet SS24 Schottky diyot
  • 22μF giriş kapasitörü
  • 3 adet 2.2μF çıkış kapasitörü
  • 3 adet 0.1μF bootstrap kapasitörü
  • 3 adet 1μF VCC bypass kapasitörü
  • 3 adet 0.4Ω akım algılama direnci (500mA için)
  • 3 adet 10kΩ pull-up direnci
  • Mikrodenetleyici ile 3 PWM kanalı
• Devre Özellikleri:
  • Her renk için sabit akım kontrolü
  • 16 milyon renk kombinasyonu oluşturabilme
  • Mikrodenetleyici ile renk geçişleri ve efektler
  • Sıcaklık kompanzasyonu
  • Her kanalın bağımsız parlaklık kontrolü
  • Renk karışım homojenliği

Otomotiv LED Aydınlatma

Araç içi ayarlanabilir LED aydınlatma sistemi tasarımı.

• Sistem Gereksinimleri:
  • Araç: 12V-14.4V DC besleme
  • LED: 5 adet seri bağlı 3V LED
  • Akım: 500mA
  • Araç CAN-BUS ile kontrol edilebilir
  • Ani voltaj değişimlerine karşı koruma
• Komponent Listesi:
  • LM3414HVMRX LED sürücü entegresi
  • 22μH EMI filtreli indüktör
  • SS34 Schottky diyot
  • 22μF, 50V giriş kapasitörü
  • 4.7μF çıkış kapasitörü
  • 0.1μF bootstrap kapasitörü
  • 1μF VCC bypass kapasitörü
  • 0.4Ω akım algılama direnci
  • TVS diyot (giriş koruması)
  • CAN-BUS transceiver ve mikrodenetleyici
• Devre Özellikleri:
  • Sağlam otomotiv standardında tasarım
  • Geçici voltaj koruma devresi
  • EMI filtreleme ve manyetik koruma
  • CAN-BUS üzerinden araç sistemlerine entegrasyon
  • Anahtar açma/kapama koruması
  • -40°C ile +85°C arası çalışma sıcaklığı

---

Sorun Giderme ve İpuçları

LM3414HVMRX 1A LED Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• LED Yanmıyor: Bağlantıları kontrol edin, LED polaritesini doğrulayın, Rsns değerini ölçün, besleme voltajını kontrol edin, EN pininin durumunu kontrol edin
• Düşük LED Parlaklığı: Rsns değerini kontrol edin, LED voltajını ölçün, DIM pini voltajını/PWM sinyalini doğrulayın, Vin değerinin yeterli olup olmadığını kontrol edin
• Aşırı Isınma: PCB ısı dağıtım alanını artırın, LED akımını azaltın, daha verimli indüktör seçin, Schottky diyot kalitesini iyileştirin
• Kararsız Çalışma: Bypass kapasitörlerini kontrol edin, indüktörün doyuma girmediğinden emin olun, giriş/çıkış kapasitörlerini değiştirin
• EMI/Gürültü Sorunu: PCB yerleşimini iyileştirin, ekranlı indüktör kullanın, giriş/çıkış filtrelemesini artırın, düzgün topraklama yapın

Tasarım İpuçları

LM3414HVMRX entegresi ile daha başarılı devreler tasarlamak için öneriler.

• PCB Tasarımı:
  • Isı dağıtımı için geniş toprak düzlemi kullanın
  • Güç hattı bağlantılarını kısa ve kalın yapın
  • Bypass kapasitörlerini ilgili pinlere çok yakın yerleştirin
  • SW pini yolunu kısa tutun ve diğer sinyallerden uzak yerleştirin
  • Akım algılama hattını direkt ve kısa yapın
• Termal Yönetim:
  • Entegrenin alt kısmına termal via'lar yerleştirin
  • Güç komponentlerinin ısı dağıtım alanlarını genişletin
  • LED'ler için uygun soğutucu kullanın
  • Yüksek sıcaklık durumunda akım düşürme devresi ekleyin
  • Sistem içi hava akışını optimize edin
• LED Düzeni:
  • LED'lerin ısı dağıtımını göz önünde bulundurun
  • Yüksek güçlü LED'ler için metal PCB (MCPCB) kullanın
  • LED'leri bağlarken polariteye dikkat edin
  • Termal bağlantı için ısı iletken macun kullanın
  • LED montajında mekanik stresi minimuma indirin
• Giriş Koruması:
  • Ani voltaj değişimleri için TVS diyot ekleyin
  • Ters polarite koruması için diyot ekleyin
  • Giriş LC filtresi ile EMI azaltın
  • Sigorta veya PTC ile aşırı akım koruması sağlayın
  • Endüktif yükler için snubber devresi ekleyin

Verimlilik Optimizasyonu

LM3414HVMRX ile LED sürücü devrelerinin verimini artırma yöntemleri.

• İndüktör Optimizasyonu:
  • Düşük DCR'li yüksek kaliteli indüktör seçin
  • İndüktör değerini sistem gereksinimlerine göre optimize edin
  • Doyma akımı LED akımının en az 1.5 katı olmalı
  • Yüksek frekanslarda daha iyi performans gösteren tipleri tercih edin
  • Toz demir çekirdekli indüktörler verimlilik için daha iyidir
• Schottky Diyot Seçimi:
  • Düşük VF değerine sahip diyotlar kullanın
  • Sıcaklıkla değişimi az olan modelleri tercih edin
  • Yüksek verimlilik için Schottky Barrier Diyotları (SBD) kullanın
  • Yeni nesil silikon karbür (SiC) diyotları düşünün
  • Akım değeri, kullanılan LED akımının en az 1.5 katı olmalı
• Voltaj Farkı Yönetimi:
  • Vin ve Vled arasındaki farkı optimize edin
  • Çok yüksek fark verimliliği düşürür
  • Gerekirse kademeli voltaj regülasyonu kullanın
  • Batarya uygulamalarında voltaj değişimini göz önünde bulundurun
  • LED'leri verimli bir şekilde seri-paralel bağlayın
• Diğer Verimlilik Faktörleri:
  • Akım algılama direncini düşük değerde seçin (güç kaybını azaltmak için)
  • Düşük ESR'li kaliteli kapasitörler kullanın
  • PCB bağlantılarını mümkün olduğunca kalın yapın
  • İdeal çalışma frekansını hesaplayın
  • Verimli bir termal tasarım yapın (ısı kaybı verimliliği düşürür)

PWM Dimming Optimizasyonu

LM3414HVMRX ile PWM tabanlı parlaklık kontrolünün iyileştirilmesi.

• PWM Frekans Seçimi:
  • 100Hz-500Hz: Yüksek verimlilik, düşük EMI
  • 1kHz-5kHz: Görsel titreşimi azaltma
  • 10kHz-20kHz: Ses üstü frekans, fotoğraf/video uygulamaları için
  • İnsan gözünün algılamayacağı en düşük frekans tercih edilmelidir
  • Yüksek frekanslar anahtarlama kayıplarını artırır
• PWM Sinyal Kalitesi:
  • Temiz ve stabil PWM sinyali kullanın
  • Mikrodenetleyici üretimli PWM tercih edin
  • Sinyal hatlarını gürültüden koruyun
  • Pull-up veya pull-down dirençleri ile havada kalan pinleri önleyin
  • PWM hattında filtreleme için küçük kapasitör (100pF) kullanılabilir
• Mikrodenetleyici Entegrasyonu:
  • Yüksek çözünürlüklü PWM kanalları kullanın (8-bit veya daha yüksek)
  • Yumuşak geçişler için kademeli değişim algoritmaları uygulayın
  • Gamma düzeltmesi yaparak doğrusal parlaklık algısı sağlayın
  • Renk sıcaklığı değişimini kompanze edin
  • Kullanıcı arayüzleri için ön ayarlar ve modlar oluşturun

---

Paket İçeriği

• LM3414HVMRX 1A LED Entegresi SOIC-8

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
