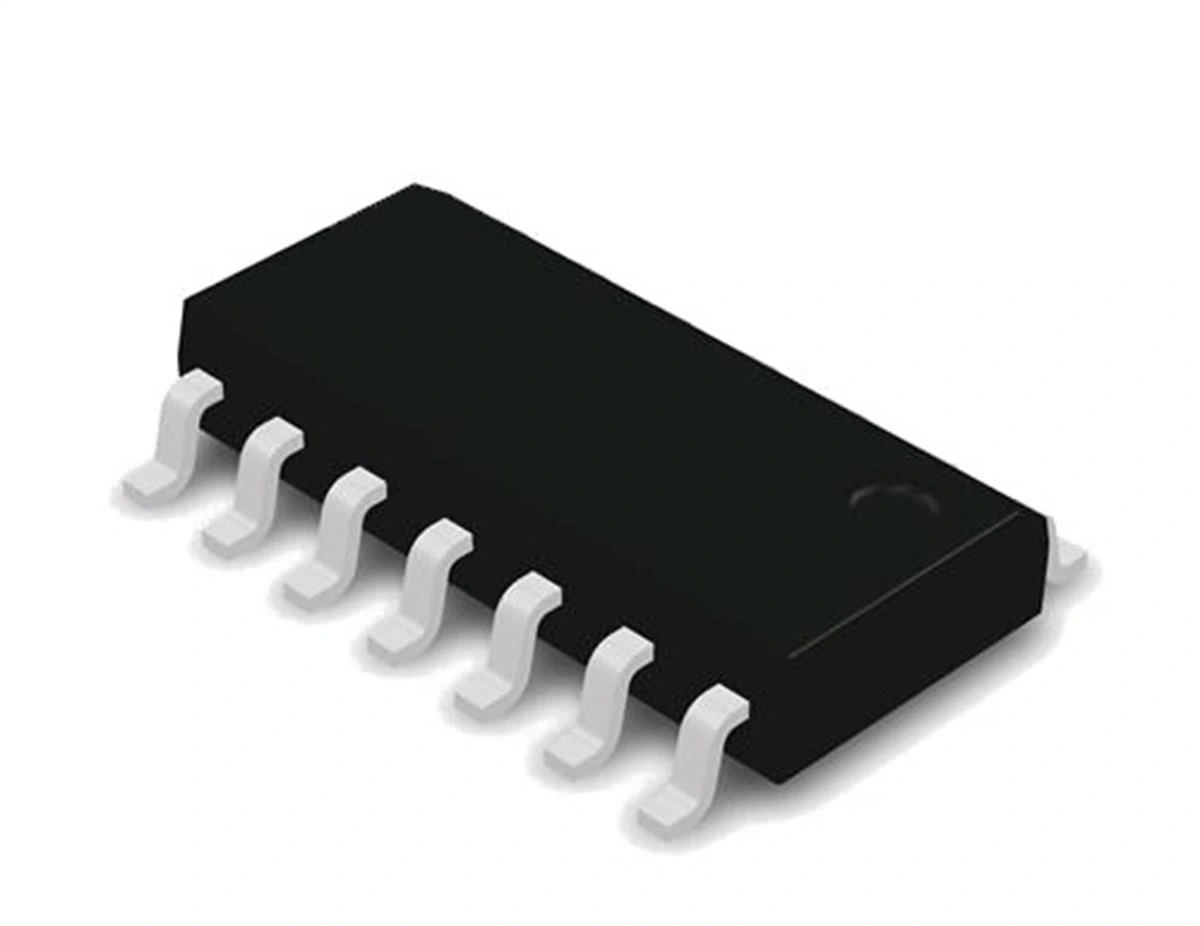

LM339DG SOIC-14 SMD Komparatör Entegresi
LM339DG, dört bağımsız gerilim komparatörü içeren çok yönlü bir entegredir. SOIC-14 SMD paketinde sunulan bu entegre, yüksek hassasiyetle voltaj karşılaştırma işlemleri yapabilme kapasitesine sahiptir.
Geniş besleme voltajı aralığı, düşük ofset voltajı ve düşük güç tüketimi sunan bu entegreler, sinyal koşullandırma ve seviye tespiti uygulamaları için ideal bir çözüm sağlar.
Açık kollektör çıkışlı yapısı ile çeşitli lojik ailelerle çalışabilen elektronik komponentler arasında yer alan LM339DG, diğer entegreler ile uyumlu şekilde sensör arabirimleri, alarm devreleri ve sinyal işleme uygulamalarında yaygın olarak kullanılmaktadır.
Teknik Özellikler
LM339DG SOIC-14 SMD Komparatör Entegresi'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Üretici: STMicroelectronics.
- Entegre Tipi: Dörtlü Voltaj Komparatörü
- Paket Tipi: SOIC-14 (Small Outline Integrated Circuit),
- Komparatör Sayısı: 4 (bağımsız)
- Besleme Voltajı Aralığı: 2V - 36V (tek besleme)
- Çift Besleme Aralığı: ±1V - ±18V
- Giriş Ofset Voltajı: 2mV (tipik), 5mV (maksimum)
- Giriş Bias Akımı: 25nA (tipik)
- Giriş Ofset Akımı: 5nA (tipik)
- Diferansiyel Giriş Voltaj Aralığı: -36V ile +36V arası
- Ortak Mod Giriş Voltaj Aralığı: 0V ile (VCC - 1.5V) arası
- Besleme Akımı: 0.8mA (tipik, tüm komparatörler için)
- Çıkış Tipi: Açık kollektör (open collector)
- Çıkış Sink Akımı: 16mA (maksimum)
- Çıkış Satürasyon Voltajı: 0.4V (maksimum @ 4mA)
- Tepki Süresi: 1.3μs (tipik)
- Çalışma Sıcaklığı: -40°C ile +125°C arası
- Boyutlar: 8.65mm x 3.9mm x 1.58mm (yaklaşık)
- Pin Sayısı: 14
- RoHS Uyumluluğu: Evet
Kullanım Alanları
LM339DG SOIC-14 SMD Komparatör Entegresi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.
Sensör Arabirimleri
- Sıcaklık eşik dedektörleri
- Işık sensörü devreleri
- Nem, basınç ve akış sensörü kontrolleri
- Titreşim ve hareket detektörleri
- Dokunmatik sensör arabirimleri
Sinyal İşleme
- Sıfır geçiş dedektörleri
- Genlik diskriminatörleri
- Darbe genişliği dedektörleri
- Schmitt trigger devreleri
- Filtre ve sinyal şekillendirme
Güç Kaynağı Uygulamaları
- Voltaj monitörleri
- Aşırı/düşük voltaj koruma devreleri
- Batarya şarj monitörleri
- Güç iyi (power good) göstergeleri
- Akım sınırlama devreleri
Zamanlama Uygulamaları
- Osilatör devreleri
- Tek atımlı (monostable) zamanlayıcılar
- Bekleme (delay) devreleri
- Frekans-voltaj dönüştürücüleri
- PWM kontrolleri
Alarm ve Kontrol Sistemleri
- Eşik alarm devreleri
- Güvenlik sistemleri
- Motor kontrol devreleri
- Otomasyon sistemleri
- Endüstriyel proses kontrolleri
Avantajlar ve Özellikler
LM339DG SOIC-14 SMD Komparatör Entegresi'nin sağladığı avantajlar ve çözümler.
- Dört Bağımsız Komparatör: Tek pakette dört ayrı devre ile alan ve maliyet tasarrufu
- Geniş Besleme Aralığı: 2V-36V arası çalışabilme esnekliği
- Düşük Ofset Voltajı: 2mV tipik ofset ile hassas karşılaştırmalar
- Düşük Güç Tüketimi: 0.8mA tipik besleme akımı ile batarya dostu tasarım
- Düşük Giriş Akımları: 25nA giriş akımı ile yüksek empedanslı kaynaklar için uygunluk
- Açık Kollektör Çıkış: Farklı voltaj seviyeli sistemlerle kolay entegrasyon
- Geniş Sıcaklık Aralığı: -40°C ile +125°C arası endüstriyel ortamlarda çalışabilme
- SMD SOIC-14 Paketi: Az yer kaplayan tasarım ve kolay montaj
- Yüksek CMRR: 80dB tipik ortak mod bastırma oranı
- Lojik Uyumluluğu: TTL, DTL, MOS, ve CMOS mantık devreleri ile doğrudan bağlantı
Devre Tasarımı ve Uygulama
LM339DG SOIC-14 SMD Komparatör Entegresi'nin devre tasarımı ve uygulaması hakkında detaylar.
İpucu: Kararlı çalışma için pozitif geri besleme ile Schmitt trigger devreleri kurun. Gürültülü ortamlarda filtre kapasitörleri ekleyin.
Pin Konfigürasyonu
LM339DG entegresinin pin yerleşimi ve işlevleri.
- Pin 1 (OUTPUT 1): Birinci komparatör çıkışı (açık kollektör)
- Pin 2 (INPUT 1-): Birinci komparatör inverting girişi
- Pin 3 (INPUT 1+): Birinci komparatör non-inverting girişi
- Pin 4 (VCC): Pozitif besleme voltajı
- Pin 5 (INPUT 2+): İkinci komparatör non-inverting girişi
- Pin 6 (INPUT 2-): İkinci komparatör inverting girişi
- Pin 7 (OUTPUT 2): İkinci komparatör çıkışı (açık kollektör)
- Pin 8 (OUTPUT 3): Üçüncü komparatör çıkışı (açık kollektör)
- Pin 9 (INPUT 3-): Üçüncü komparatör inverting girişi
- Pin 10 (INPUT 3+): Üçüncü komparatör non-inverting girişi
- Pin 11 (GND): Toprak bağlantısı
- Pin 12 (INPUT 4+): Dördüncü komparatör non-inverting girişi
- Pin 13 (INPUT 4-): Dördüncü komparatör inverting girişi
- Pin 14 (OUTPUT 4): Dördüncü komparatör çıkışı (açık kollektör)
Temel Devre Şeması
LM339DG entegresini kullanmanın temel yöntemleri ve devre şeması.
Gerekli Komponentler:
- 1x LM339DG SMD Komparatör Entegresi
- 4x 10kΩ Pull-up direnci (açık kollektör çıkışlar için)
- 1x 100nF Bypass kapasitörü (VCC için)
- Gerilim bölücüler veya referans voltaj kaynakları
- Giriş sinyalini koşullandırma devreleri (gerekirse)
- Montaj PCB'si ve besleme bağlantıları
Temel Bağlantılar:
- Pin 4 (VCC) pozitif besleme voltajına bağlanır (2V-36V)
- Pin 11 (GND) toprak hattına bağlanır
- VCC ve GND arasına 100nF bypass kapasitörü bağlanır
- Her bir çıkış (Pin 1, 7, 8, 14) 10kΩ pull-up direnci ile VCC'ye bağlanır
- İnverting ve non-inverting girişlere karşılaştırılacak sinyaller uygulanır
- Çıkışlar, LED göstergeler veya lojik devrelere bağlanır
Uygulama Devreleri
LM339DG ile yaygın uygulama devrelerine örnekler.
Temel Karşılaştırıcı Devresi:
- İşlev: İki voltaj seviyesini karşılaştırarak dijital çıkış üretmek
- Kullanım:
- Non-inverting giriş (+ giriş) izlenecek sinyale bağlanır
- Inverting giriş (- giriş) referans voltajına bağlanır
- Çıkış, pull-up direnci ile VCC'ye bağlanır
- Sinyal referans voltajını aştığında çıkış LOW olur
- Sinyal referans voltajının altına düştüğünde çıkış HIGH olur
- Uygulamalar: Eşik dedektörleri, sensör arabirimleri, voltaj izleme
Schmitt Trigger (Histerezisli) Devresi:
- İşlev: Gürültüye karşı dayanıklı karşılaştırıcı devre oluşturmak
- Kullanım:
- Non-inverting giriş (+ giriş) sinyal kaynağına bağlanır
- Inverting giriş (- giriş) bir gerilim bölücüye bağlanır
- Çıkıştan inverting girişe bir pozitif geri besleme direnci eklenir
- Geri besleme direnci, histerezis miktarını (gürültü bağışıklığını) belirler
- Yüksek ve düşük tetikleme seviyeleri arasında fark oluşur
- Formül: Histerezis = (R1 / (R1 + R2)) × VCC
- Uygulamalar: Mekanik anahtar okuma, sinyal şekillendirme, osilatörler
Pencere Komparatörü:
- İşlev: Sinyalin belirli bir aralık içinde olup olmadığını kontrol etmek
- Kullanım:
- İki komparatör kullanılır
- Birinci komparatör alt sınırı kontrol eder
- İkinci komparatör üst sınırı kontrol eder
- İki komparatör çıkışı lojik devre ile birleştirilir
- Sinyal belirtilen aralıkta olduğunda çıkış aktif olur
- Uygulamalar: Voltaj monitörleme, kalite kontrol, alarm sistemleri
Osilatör Devresi:
- İşlev: Kare dalga üretmek
- Kullanım:
- Bir komparatör ile Schmitt trigger konfigürasyonu oluşturulur
- Çıkıştan bir RC devresi aracılığıyla non-inverting girişe bağlantı yapılır
- RC zaman sabitesi, osilatör frekansını belirler
- Frekans ≈ 1/(1.4 × R × C) formülü ile hesaplanır
- Görev döngüsü (duty cycle) dirençlerle ayarlanabilir
- Uygulamalar: Zamanlayıcılar, saat (clock) jeneratörleri, ton üreticiler
Pratik Tasarım İpuçları
LM339DG komparatörlerini kullanırken dikkat edilecek noktalar ve tasarım önerileri.
Gürültü Azaltma:
- Bypass Kapasitörleri:
- VCC ve GND arasına 100nF seramik kapasitör yerleştirin
- Daha temiz çalışma için 10μF elektrolitik kapasitör ekleyin
- Kapasitörleri entegre pinlerine mümkün olduğunca yakın yerleştirin
- Yüksek frekans gürültüsü için 1nF kapasitör eklenebilir
- Giriş Filtreleme:
- Giriş pinlerine RC alçak geçiren filtre ekleyin
- Tipik değerler: 10kΩ direnç ve 10nF kapasitör
- Filtrenin kesme frekansı: f = 1/(2π×R×C)
- Gürültülü ortamlarda diferansiyel bağlantı kullanın
- Uzun giriş hatlarında ekranlı kablo tercih edin
Histerezis Ekleme:
- Neden Gerekli:
- Gürültülü sinyallerde çoklu tetiklemeyi önler
- Temiz geçişli çıkış sinyali sağlar
- Yavaş değişen sinyallerde kararsızlığı engeller
- Sistem kararlılığını artırır
- Uygulama Yöntemi:
- Çıkıştan non-inverting girişe pozitif geri besleme sağlayın
- R1 (geri besleme) ve R2 (referans) dirençleri ile histerezis seviyesini ayarlayın
- Küçük histerezis için R1 >> R2 olmalıdır
- Büyük histerezis için R1 değerini azaltın
- Tipik histerezis değerleri: 10mV - 500mV
Çıkış Kullanımı:
- Pull-up Direnci:
- Açık kollektör çıkışlar için pull-up direnci şarttır
- Tipik değerler: 1kΩ - 100kΩ (uygulama bağımlı)
- Hızlı cevap için küçük direnç değerleri (1kΩ - 10kΩ)
- Düşük güç tüketimi için büyük direnç değerleri (47kΩ - 100kΩ)
- Pull-up voltajı VCC'den farklı olabilir (lojik seviye uyumluluğu için)
- Yük Sürme:
- Maksimum çıkış akımı 16mA'i aşmamalıdır
- LED'ler için uygun seri direnç kullanın
- Yüksek akım gerektiren yükler için transistör veya MOSFET ekleyin
- Endüktif yükler için koruma diyodu ekleyin
- Entegre çıkışlarını wired-OR konfigürasyonunda birleştirebilirsiniz
Örnek Uygulamalar
LM339DG SOIC-14 SMD Komparatör Entegresi ile yapılabilecek pratik uygulama örnekleri.
Batarya Seviye Monitörü
Dört kademeli batarya durum göstergesi yapımı.
- Çalışma Prensibi:
- LM339DG'nin dört komparatörü, farklı batarya seviyelerini izler
- Her komparatör için farklı eşik değerleri ayarlanır
- Eşik değerler gerilim bölücü ile oluşturulur
- Batarya voltajı azaldıkça LED'ler sırayla söner
- En düşük seviyede sadece son LED yanar veya yanıp söner
- Gerekli Komponentler:
- LM339DG komparatör entegresi
- Beş adet hassas direnç (gerilim bölücü için)
- Dört adet LED (farklı renklerde)
- Dört adet 1kΩ LED seri direnci
- Dört adet 10kΩ pull-up direnci
- 100nF bypass kapasitörü
- Eşik Seviyeleri (12V batarya için):
- Komparatör 1: 12.6V (tam şarj)
- Komparatör 2: 12.0V (normal)
- Komparatör 3: 11.5V (orta)
- Komparatör 4: 11.0V (düşük)
Sıcaklık Alarm Sistemi
NTC termistör kullanarak çok kademeli sıcaklık izleme sistemi.
- Çalışma Prensibi:
- NTC termistör ve sabit direnç ile gerilim bölücü oluşturulur
- Sıcaklık arttıkça NTC direnci azalır, voltaj değişir
- Her komparatör farklı bir sıcaklık eşiğini izler
- Eşikler aşıldıkça LED'ler ve/veya alarm devreleri aktif olur
- Son eşikte güç kesme rölesi aktif olabilir
- Gerekli Komponentler:
- LM339DG komparatör entegresi
- 10kΩ NTC termistör
- 10kΩ sabit direnç
- Dört adet potansiyometre (eşik ayarı için)
- LED'ler ve/veya buzzer
- Transistör ve röle (güç kesme için)
- Pull-up dirençleri ve bypass kapasitörleri
- Eşik Sıcaklıkları (örnek):
- 35°C: İlk uyarı göstergesi
- 45°C: İkinci uyarı göstergesi
- 55°C: Sesli alarm
- 65°C: Kritik uyarı ve güç kesme
Işık Sensörlü Kontrol Devresi
LDR kullanarak ışığa bağlı anahtar ve dimmer devresi.
- Çalışma Prensibi:
- LDR ve direnç ile gerilim bölücü oluşturulur
- Işık seviyesine göre voltaj değişir
- Farklı komparatörler farklı ışık seviyelerini algılar
- Işık azaldıkça sırayla lambalar yanar
- Zamanlama devresi ile gecikme eklenebilir
- Gerekli Komponentler:
- LM339DG komparatör entegresi
- LDR (ışığa bağlı direnç)
- 10kΩ sabit direnç
- Potansiyometreler (eşik ayarı için)
- Transistörler veya MOSFET'ler (lamba sürücü)
- RC devresi (gecikme için)
- LED'ler veya lambalar
- Uygulama Alanları:
- Otomatik sokak lambaları
- Gece lambası
- Kademeli aydınlatma kontrolü
- Güneş batımı/doğuşu dedektörü
- Enerji tasarruf sistemleri
PWM Sinyal Koşullandırıcı
Analog sinyalden PWM üretimi ve şekillendirme devresi.
- Çalışma Prensibi:
- Bir komparatör osilatör olarak konfigüre edilir
- İkinci komparatör giriş sinyali ile üçgen dalgayı karşılaştırır
- Üçüncü komparatör üst limiti kontrol eder
- Dördüncü komparatör alt limiti kontrol eder
- Sonuçta temiz ve kontrollü bir PWM sinyali elde edilir
- Gerekli Komponentler:
- LM339DG komparatör entegresi
- RC değerleri (osilatör için)
- Potansiyometreler (eşik ayarları için)
- Giriş sinyal koşullandırma devreleri
- Pull-up dirençleri
- Bypass kapasitörleri
- Uygulama Alanları:
- Motor hız kontrolü
- LED parlaklık ayarı
- Güç kontrolü
- Analog-dijital dönüşüm
- Sinyal izolasyonu
Sorun Giderme ve İpuçları
LM339DG SOIC-14 SMD Komparatör Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Kararsız Çıkış (Titreşim): Histerezis ekleyin, giriş filtreleme yapın, sinyal hatlarını kısa tutun, bypass kapasitörlerini iyileştirin
- Çıkış Alınamıyor: Pull-up dirençlerini kontrol edin, besleme voltajını doğrulayın, giriş seviyelerini ölçün, pin bağlantılarını kontrol edin
- Yanlış Tetikleme: Gürültü bastırma için kapasitör ekleyin, referans voltajını stabilize edin, Schmitt trigger konfigürasyonu kullanın
- Düşük Hız Problemi: Daha küçük pull-up dirençleri kullanın, kapasitif yükleri azaltın, sinyal yollarını kısaltın
- Sıcaklık Kaymaları: Hassas referans kaynağı kullanın, sıcaklık kompanzasyonu ekleyin, kritik uygulamalarda kalibrasyon yapın
Tasarım İpuçları
LM339DG entegresi ile daha başarılı devreler tasarlamak için öneriler.
- PCB Tasarımı:
- Bypass kapasitörlerini entegre pinlerine çok yakın yerleştirin
- Analog ve dijital toprakları ayrı tutun, tek noktada birleştirin
- Sinyal hatlarını mümkün olduğunca kısa tutun
- Giriş ve çıkış hatlarını birbirinden uzak yönlendirin
- Güç ve toprak hatlarını kalın çizin
- Referans Voltaj Kaynakları:
- Kararlı besleme için regülatör entegresi kullanın
- Hassas referans için zener diyot veya referans entegresi tercih edin
- Potansiyometreler ile ayarlanabilir referanslar oluşturun
- Sıcaklık değişiminden etkilenmeyen referans devreleri tasarlayın
- Referans hatlarına bypass kapasitörleri ekleyin
- Sinyal Koşullandırma:
- Giriş sinyallerinde filtreleme yapın
- Yüksek empedanslı kaynaklar için tampon op-amp ekleyin
- Gerektiğinde sinyal seviyesi dönüştürücü kullanın
- Diferansiyel sinyaller için uygun konfigürasyon seçin
- EMI/RFI filtreleme ekleyin
- Çıkış Devresi:
- Uygun pull-up direnci değeri seçin
- Yüksek akım gerektiren uygulamalarda transistör ekleyin
- Çıkış yanıp sönmesi için RC filtresi ekleyin
- LED'leri uygun seri dirençlerle kullanın
- Endüktif yüklerde koruma diyodu kullanın
SMD Lehimleme İpuçları
LM339DG SOIC-14 paketinin PCB'ye doğru lehimlenmesi için öneriler.
- Gerekli Ekipman:
- İnce uçlu havya (tercihen sıcaklık kontrollü)
- İnce lehim teli (0.5mm veya daha ince)
- Flux (lehim pastası)
- İnce uçlu cımbız
- Büyüteç veya mikroskop
- Lehim teli çekici (sökme işlemi için)
- Lehimleme Adımları:
- PCB pedlerini temizleyin ve ince bir tabaka flux uygulayın
- Entegrenin 1. pin işaretini doğru konumlandırarak yerleştirin
- Köşelerdeki pinleri lehimleyerek entegrenin kaymasını önleyin
- Diğer pinleri sırayla lehimleyin
- Kısa devre durumlarını kontrol edin
- Genel İpuçları:
- Havya ucunu temiz tutun
- Flux kullanımı lehimlemeyi kolaylaştırır
- Kısa devre olan pinler arasında lehim çekme teli kullanın
- İşlem sonrası flux kalıntılarını izopropil alkol ile temizleyin
- Lehimleme sırasında entegrenin aşırı ısınmamasına dikkat edin
Alternatif Uygulamalar
LM339DG entegresi ile yapılabilecek yaratıcı ve alışılmadık kullanımlar.
- Analog Hesaplayıcılar:
- Karşılaştırma tabanlı analog bilgisayar devreleri
- Analog çarpım ve bölme işlemleri
- Logaritmik ve üstel fonksiyon üreteçleri
- Analog matematiksel model simülatörleri
- Düşük maliyetli analog hesaplama devreleri
- Ses ve Müzik Devreleri:
- Waveform jeneratörleri
- Ritim üreticiler
- Ses efektleri devreleri
- VU metre devreleri
- Ton dedektörleri ve filtreleri
- Özel Kontrol Uygulamaları:
- Dokunmatik sensör devreleri
- IR uzaktan kumanda dedektörleri
- Motor pozisyon kontrolü
- Güneş izleme sistemleri
- Jestür tanıma sensörleri
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Farklı fonksiyonlara sahip entegreler ile elektronik projelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Özel fonksiyonlu ve çeşitli uygulamalar için tasarlanmış entegreler.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve entegreler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
LM339DG ve LM339N arasındaki fark nedir?
LM339DG SOIC-14 SMD paketinde, LM339N ise DIP-14 paketindedir. Elektriksel özellikleri aynıdır, sadece fiziksel paket farklıdır. SMD versiyon daha küçük ve yüzey montajlıdır.
LM339DG'nin çıkışını nasıl kullanabilirim?
Açık kollektör çıkış, pull-up direnci (1kΩ-100kΩ) ile pozitif beslemeye bağlanmalıdır. LED, röle veya lojik devreler bağlanabilir. Yüksek akım için transistör eklenmesi gerekir.
Histerezis nasıl eklerim?
Çıkıştan non-inverting girişe pozitif geri besleme direnci (100kΩ-1MΩ) ve referans hattına ikinci bir direnç ekleyerek. Histerezis miktarı, bu dirençlerin oranına bağlıdır.
Minimum besleme voltajı nedir?
2V ile çalışabilir, ancak pratik uygulamalarda 3.3V veya 5V önerilir. Çift besleme ile ±1V'tan itibaren kullanılabilir. Giriş sinyallerine göre uygun besleme seçilmelidir.
Açık kollektör çıkış ne demektir?
Transistör kollektörünün dışa bağlandığı çıkış tipidir. Harici pull-up direnci gerektirir. Farklı voltaj seviyeleriyle çalışmayı sağlar ve wired-OR bağlantılara olanak tanır.
Gürültü sorunlarını nasıl çözerim?
Histerezis ekleyin, giriş sinyal filtreleme yapın, iyi bypass kapasitörleri kullanın, kısa bağlantılar yapın. Schmitt trigger konfigürasyonu gürültüye karşı bağışıklık sağlar.
Bir osilatör nasıl yapabilirim?
Bir komparatörü Schmitt trigger olarak konfigüre edin, çıkıştan girişe RC devresi ile geri besleme yapın. Frekans f ≈ 1/(1.4×R×C) formülü ile hesaplanır.
SMD paketi breadboard ile kullanabilir miyim?
Doğrudan kullanılamaz. SOIC-14 to DIP-14 adaptörü gereklidir. Alternatif olarak, LM339N DIP-14 versiyonu breadboard projeleri için daha uygundur.
