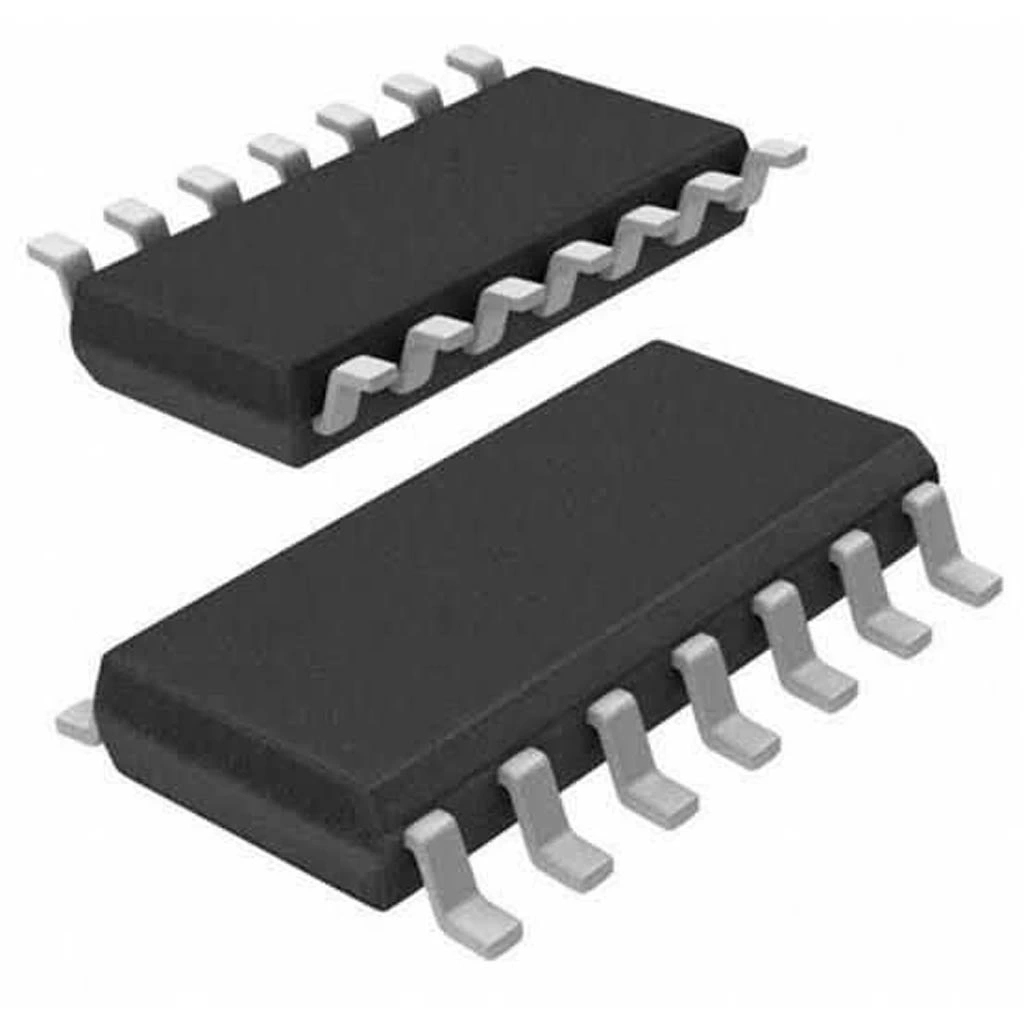

LM339 SMD Entegre SO-14

LM339, dörtlü voltaj komparatör entegresidir. SO-14 SMD paketinde sunulan bu entegre, dört bağımsız, yüksek kazançlı komparatör içerir ve 2-36V arasında geniş bir besleme voltajı aralığında tek besleme ile çalışır.

Düşük offset voltajı (maksimum 5mV) ve düşük akım tüketimi (maksimum 2mA) özellikleri ile entegreler arasında çok yönlülüğü ile öne çıkan LM339, açık kolektör çıkışı sayesinde farklı mantık seviyelerine kolay uyum sağlar.

SMD paketiyle alan tasarrufu sağlayan bu entegre, diğer entegreler ile karşılaştırıldığında kompakt PCB tasarımları için idealdir. Elektronik komponentler dünyasında, özellikle çoklu eşik algılama, pencere komparatörü ve monitörleme devreleri için modern yüzey montaj teknolojisiyle tercih edilen bir çözümdür.

Teknik Özellikler

LM339 SMD Entegre SO-14'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Tipi: Dörtlü Voltaj Komparatörü
• Üretici: Texas Instruments / STMicroelectronics / ON Semiconductor
• Paket Tipi: SO-14 (Small Outline Package)
• Besleme Voltajı Aralığı: 2V - 36V
• Diferansiyel Giriş Voltajı: 36V
• Komparatör Sayısı: 4 bağımsız ünite
• Giriş Offset Voltajı: 2mV (tipik), 5mV (maksimum)
• Giriş Bias Akımı: 25nA (tipik)
• Besleme Akımı: 0.8mA (tipik), 2mA (maksimum)
• Çıkış Akımı: 16mA (maksimum)
• Çıkış Tipi: Open-Collector (Açık Kolektör)
• Tepki Süresi: 1.3µs (tipik)
• Voltaj Kazancı: 200V/mV (tipik)
• Ortak Mod Giriş Voltajı Aralığı: 0V ile VCC-1.5V arası
• Ortak Mod Reddetme Oranı: 70dB (tipik)
• Çalışma Sıcaklığı: -40°C ile +85°C arası (endüstriyel)
• Çıkış Saturasyon Voltajı: 0.4V (maksimum)
• TTL Uyumluluğu: Evet
• SO-14 Boyutları: 8.65mm x 3.91mm x 1.75mm
• Montaj Tipi: SMD (Yüzey Montaj)
• RoHS Uyumluluğu: Evet

Kullanım Alanları

LM339 SMD Entegre SO-14'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Çoklu Eşik Algılama

• Batarya monitör devreleri
• Çok seviyeli alarm sistemleri
• Seviye dedektörleri
• Pencere komparatörleri
• Sıcaklık ölçüm sistemleri

Sinyal Koşullandırma

• Sıfır geçiş dedektörleri
• Darbe üretme devreleri
• Frekans-voltaj dönüştürücüler
• Schmitt trigger devreleri
• Sinyal tetikleme devreleri

SMD Tabanlı Uygulamalar

• Taşınabilir elektronik cihazlar
• IoT sensör modülleri
• Kompakt kontrol devreleri
• Düşük profilli PCB tasarımları
• Otomatik montajlı ürünler

Avantajlar ve Özellikler

LM339 SMD Entegre SO-14'ün sağladığı avantajlar ve çözümler.

• Kompakt SMD Paket: Düşük profil ve PCB alanından tasarruf
• Dörtlü Komparatör: Tek pakette dört bağımsız ünite
• Geniş Besleme Aralığı: 2V ile 36V arası çalışabilme
• Tek Besleme: Çift besleme gerektirmez
• Düşük Güç Tüketimi: Pil uygulamaları için ideal
• Düşük Giriş Offset Voltajı: Hassas karşılaştırma
• Açık Kolektör Çıkışı: Farklı voltaj seviyelerinde arayüz imkanı
• Geniş Ortak Mod Aralığı: Çeşitli sinyal kaynaklarıyla uyumlu
• Geniş Sıcaklık Aralığı: Endüstriyel koşullarda çalışabilirlik
• Otomatik Montaj Uygunluğu: Seri üretim için optimizasyon

Devre Tasarımı ve Kullanım

LM339 SMD Entegre SO-14'ün devre tasarımında kullanımı hakkında bilgiler.

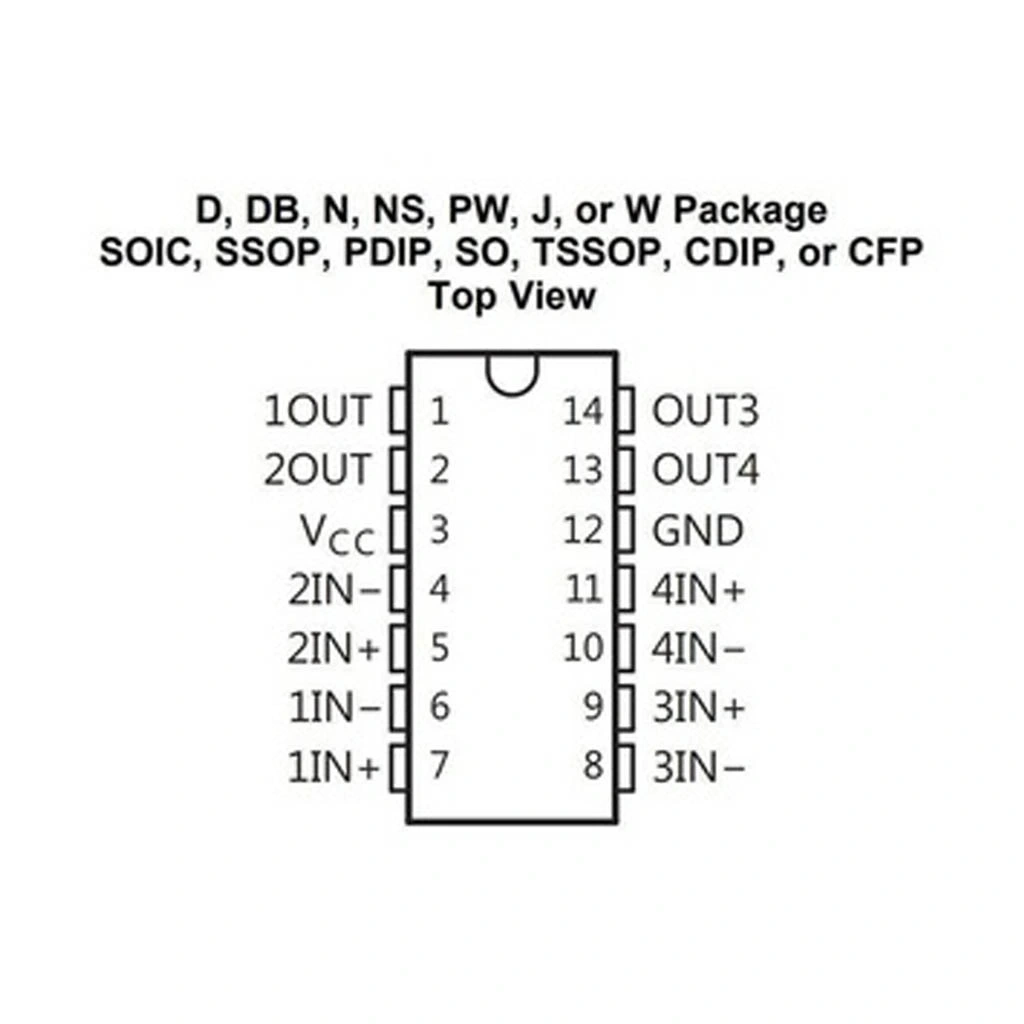

Pin Yapılandırması (SO-14):

• Pin 1: Output A
• Pin 2: Output B
• Pin 3: Inverting Input B (-)
• Pin 4: Non-inverting Input B (+)
• Pin 5: Inverting Input A (-)
• Pin 6: Non-inverting Input A (+)
• Pin 7: VCC
• Pin 8: Non-inverting Input D (+)
• Pin 9: Inverting Input D (-)
• Pin 10: Output D
• Pin 11: Output C
• Pin 12: Inverting Input C (-)
• Pin 13: Non-inverting Input C (+)
• Pin 14: GND

Temel Bağlantı Şeması:

1. VCC ve GND besleme bağlantılarını yapın (Pin 7 ve Pin 14)
2. Karşılaştırılacak referans voltajını inverting veya non-inverting girişe bağlayın
3. Ölçülecek sinyali diğer girişe bağlayın
4. Çıkışa pull-up direnci (genellikle 1kΩ - 10kΩ) bağlayın
5. Çıkışı doğrudan dijital giriş veya LED sürücü olarak kullanabilirsiniz

SMD Montaj Önerileri:

• SO-14 paketi için önerilen solder pad boyutları: 1.5mm x 0.6mm
• Reflow lehimleme için önerilen profil: 150°C öncısıtma, 260°C maksimum
• 0.5mm kalınlığında solder pasta uygulaması
• PCB termal tasarımı için besleme pinleri altında geniş bakır alanlar bırakın
• El ile lehimlemede ince uçlu havya ve flux kullanın

Histerezis Ekleme:

• Çıkıştan non-inverting girişe 100kΩ - 1MΩ arası geri besleme direnci bağlayın
• Gürültülü sinyallerde histerezis genişliğini artırmak için 10kΩ - 100kΩ direnç kullanın
• Histerezis penceresi = (VCC × R1) / (R1 + R2)
• R1: Çıkıştan non-inverting girişe bağlanan direnç
• R2: Non-inverting girişten toprağa bağlanan direnç

PCB Tasarım İpuçları:

• Besleme pinlerine yakın 0.1µF bypass kapasitörü yerleştirin
• Çok katmanlı PCB'lerde güç ve toprak düzlemleri kullanın
• Giriş sinyali yollarını kısa tutun ve dijital sinyallerden izole edin
• Komponentleri termal yük dağılımını dikkate alarak yerleştirin
• İzolasyon mesafelerine dikkat edin, özellikle yüksek voltaj uygulamalarında

Sorun Giderme ve İpuçları

LM339 SMD Entegre SO-14 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• SMD Lehimleme Sorunları: Flux kullanın, sıcaklık profilini optimize edin, solder köprüleri için görsel inceleme yapın
• Çıkışta Salınım: Histerezis direnci ekleyin, giriş filtreleme kapasitörü kullanın
• Yavaş Tepki Süresi: Pull-up direncini azaltın, giriş sinyal seviyesini artırın
• Beklenmeyen Tetiklenmeler: Besleme hattına bypass kapasitörü ekleyin, girişlere RC filtre uygulayın
• Termal Sorunlar: PCB'de yeterli bakır alan bırakın, gerekirse ısı dağıtıcı ekleyin

SMD Montaj İpuçları

• Prototipleme için SO-14 adaptör kartlarını kullanın
• Çift taraflı bant veya krem lehim ile SMD bileşenleri sabitleyerek montaj kolaylığı sağlayın
• Düşük profilli PCB tasarımları için SO-14 versiyonunu tercih edin
• Otomatik montaj için uygun paketleme ve referans noktaları kullanın
• ESD koruması için özel önlemler alın, antistatik malzeme kullanın

Çoklu Komparatör Optimizasyonu

• Ortak referans kaynağını paylaşarak komponent sayısını azaltın
• Kullanılmayan komparatörler için inverting girişi VCC'ye, non-inverting girişi GND'ye bağlayın
• Çoklu LED sürücü olarak kullanırken her çıkış için ayrı akım sınırlayıcı direnç kullanın
• Çoklu eşik uygulamalarında direnç dizisi ile tek bir referans voltajı oluşturun
• Açık kolektör çıkışları ile kablolu OR/AND yapılandırması için ortak pull-up kullanın

Paket İçeriği

• LM339 SMD Entegre SO-14
