LM338K 7A Ayarlanabilir Lineer Voltaj Regülatör To-3

LM338K 7A Ayarlanabilir Lineer Voltaj Regülatör TO-3

LM338K, yüksek akım kapasiteli ayarlanabilir bir lineer voltaj regülatörüdür. 7A sürekli çıkış akımı sağlayabilen bu entegre, metal TO-3 paketinde sunulmaktadır. 1.2V ile 32V arasında ayarlanabilen çıkış voltajı, iki harici direnç kullanılarak kolayca yapılandırılabilir.

Kısa devre koruması, termal koruma ve güvenli çalışma alanı koruması gibi çeşitli koruma özellikleriyle donatılmış olan bu güç entegreleri ailesinin güçlü üyesi, stabil ve dayanıklı güç kaynağı uygulamaları için mükemmel bir seçimdir. Metal TO-3 paketi, üstün ısı yayılımı sağlayarak yüksek güç uygulamalarında verimli çalışmayı mümkün kılar.

Endüstriyel güç kaynakları, laboratuvar ekipmanları ve yüksek akım gerektiren uygulamalar için tasarlanan LM338K, entegreler dünyasında uzun ömürlü ve sağlam bir çözüm sunar. Güç kaynağı tasarımlarınıza kolayca entegre edilebilen bu regülatör, diğer elektronik komponentler ile uyumlu çalışarak projelerinize güvenilir güç sağlar.

Teknik Özellikler

LM338K 7A Ayarlanabilir Lineer Voltaj Regülatör TO-3'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Komponent Tipi: Ayarlanabilir Lineer Voltaj Regülatörü
• Model: LM338K
• Maksimum Çıkış Akımı: 7A
• Ayarlanabilir Çıkış Voltaj Aralığı: 1.2V - 32V
• Maksimum Giriş Voltajı: 40V
• Minimum Giriş-Çıkış Voltaj Farkı (Dropout): 2V @ 7A
• Çıkış Voltaj Toleransı: ±1% (25°C'de)
• Yük Regülasyonu: 0.1% (tipik)
• Hat Regülasyonu: 0.005% / V (tipik)
• Ayar Pini Akımı: 50µA (tipik)
• Korumalar: Kısa devre, termal, SOA
• Çalışma Sıcaklığı: 0°C ile +125°C arası
• Çalışma Junction Sıcaklığı: 150°C (maksimum)
• Paket Tipi: TO-3 (Metal)
• Termal Direnç (Junction-to-Case): 1°C/W
• Montaj Tipi: Through Hole
• Güç Dağılımı: 70W (uygun soğutucu ile)
• Ripple Rejection: 80dB (tipik)
• Line Regulation: 0.005% / V
• Kurulum Yöntemi: Vida ile montaj

Kullanım Alanları

LM338K 7A Ayarlanabilir Lineer Voltaj Regülatör TO-3'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Endüstriyel Güç Kaynakları

• Ayarlanabilir yüksek akım güç kaynakları
• CNC makineleri için güç üniteleri
• Endüstriyel otomasyon ekipmanları
• PLC sistemleri güç kaynakları
• Sanayi robotları besleme devreleri

Laboratuvar ve Test Ekipmanları

• Hassas laboratuvar güç kaynakları
• Elektronik test ve ölçüm cihazları
• Kalibrasyon ekipmanları
• AR-GE prototipi güç kaynakları
• Yüksek güç test düzenekleri

Özel Uygulamalar

• Yüksek güçlü LED sürücüleri
• Servo motor kontrol sistemleri
• Telekomünikasyon güç üniteleri
• Otomotiv güç sistemleri
• Batarya şarj devreleri

Avantajlar ve Özellikler

LM338K 7A Ayarlanabilir Lineer Voltaj Regülatör TO-3'ün sağladığı avantajlar ve çözümler.

• Çok Yüksek Akım Kapasitesi: 7A sürekli çıkış akımı
• Dayanıklı Metal Kasa: TO-3 paketi ile üstün ısı dağıtımı
• Geniş Voltaj Ayar Aralığı: 1.2V - 32V arası ayarlanabilir
• Entegre Korumalar: Kısa devre ve termal koruma
• Düşük Isınma: 1°C/W termal direnç ile verimli soğutma
• Yüksek Ripple Bastırma: 80dB gürültü önleme
• Güvenilir Çalışma: Güvenli çalışma alanı koruması
• Hassas Voltaj Regülasyonu: ±1% çıkış toleransı
• Kolay Entegrasyon: Standart komponentlerle uyumluluk
• Yüksek Güç İşleme: 70W'a kadar güç dağıtımı

Devre Tasarımı ve Kullanım

LM338K 7A Ayarlanabilir Lineer Voltaj Regülatör TO-3'ün devre tasarımında kullanımı hakkında bilgiler.

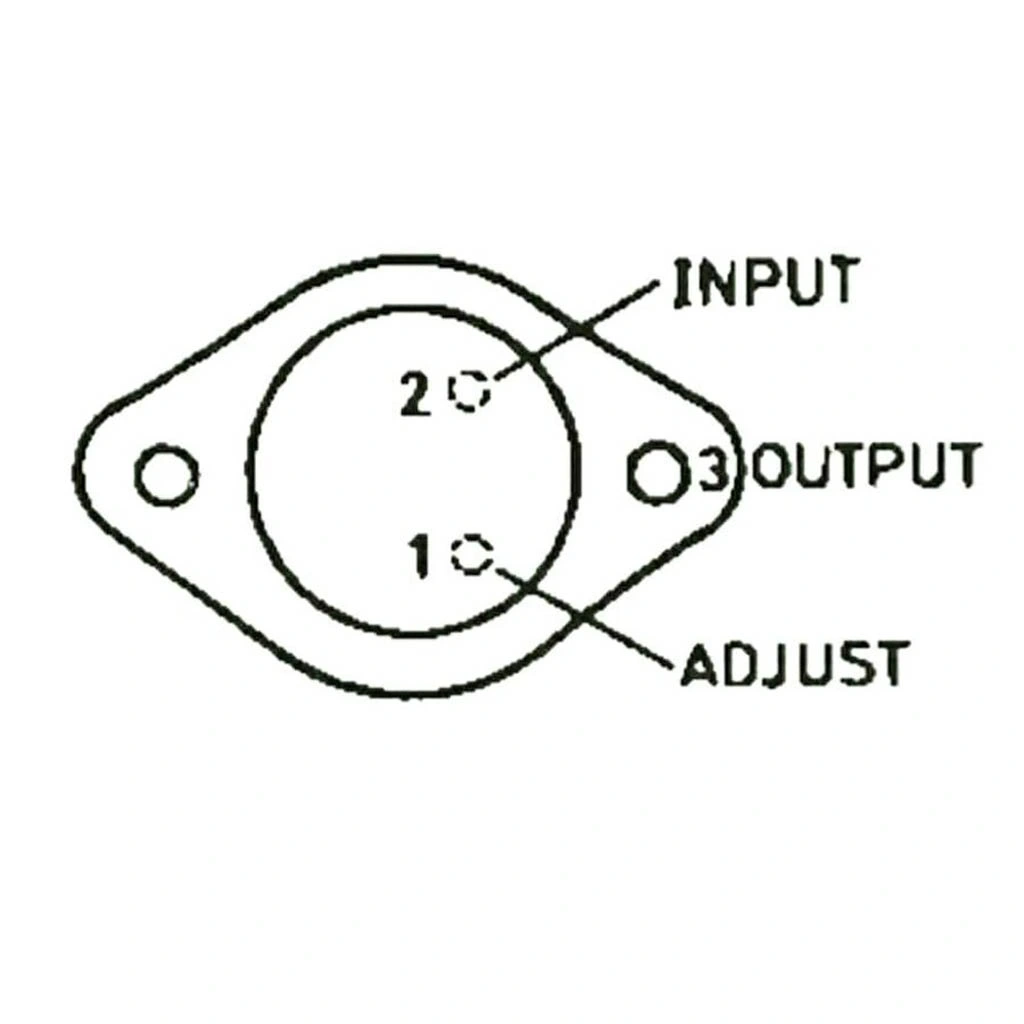

Pin Yapılandırması (TO-3):

• Pin 1: Adjust (Ayar)
• Pin 2: Output (Çıkış)
• Metal Kasa: Input (Giriş)

Temel Devre Bağlantısı:

1. Giriş filtreleme kapasitörü (0.1µF seramik ve 10µF elektrolitik) giriş ve toprak arasına bağlanır
2. Çıkış filtreleme kapasitörü (10µF elektrolitik ve 0.1µF seramik) çıkış ve toprak arasına bağlanır
3. R1 (240Ω tipik) ayar pini ve toprak arasına bağlanır
4. R2 değiştirilebilir direnç çıkış ve ayar pini arasına bağlanır
5. Ters koruma diyodu (1N4007) giriş ve çıkış arasına bağlanır
6. Ayar pini koruması için 10µF bypass kapasitör ayar ve çıkış arasına eklenebilir

Çıkış Voltajı Hesaplama:

• Vout = 1.25V × (1 + R2/R1) + (Iadj × R2)
• Iadj tipik olarak 50µA olduğundan, yaklaşık formül: Vout ≈ 1.25V × (1 + R2/R1)
• Örnek: R1=240Ω, R2=2.4kΩ için Vout ≈ 13.75V

Montaj ve Soğutma:

• TO-3 montaj vidaları için 3.2mm çapında deliklere ihtiyaç vardır
• Yalıtım kiti (mika yalıtkan ve izolasyon contaları) kullanın
• Termal macun uygulayarak ısı transferini optimize edin
• Soğutucu boyutu hesabı: RSA = (TJ - TA) / PD - RθJC
• Güç dağılımı: PD = (Vin - Vout) × Iout

Sorun Giderme ve İpuçları

LM338K 7A Ayarlanabilir Lineer Voltaj Regülatör TO-3 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Soğutucu boyutunu artırın, giriş-çıkış voltaj farkını azaltın
• Voltaj Kararsızlığı: Giriş/çıkış kapasitörlerini kontrol edin, düzgün topraklama sağlayın
• Yetersiz Akım: Giriş voltajını yükseltin, kablo kesitlerini artırın
• Termal Kapanma: Daha büyük soğutucu kullanın, regülatörün çalışma alanını kontrol edin
• Gürültülü Çıkış: Filtreleme kapasitörlerini artırın, layout düzenini iyileştirin

Montaj ve Soğutma İpuçları

• TO-3 paket için yalıtım kiti kullanın (mika yalıtkan, plastik pullar)
• Silikon termal macunu yalıtkanın her iki yüzüne ince tabaka halinde uygulayın
• Montaj vidalarını aşırı sıkmayın, yalıtım malzemesini zedeleyebilir
• Soğutucu kanatları dikey konumlandırarak doğal hava akışını optimize edin
• Yüksek güç uygulamalarında fan soğutması ekleyin

Verimlilik ve Uygulama İpuçları

• Düşük ESR çıkış kapasitörleri kullanarak daha temiz DC çıkış elde edin
• Çok yüksek akım uygulamaları için birden fazla regülatörü paralel bağlayın
• Giriş-çıkış arasındaki voltaj farkını minimum tutarak ısı üretimini azaltın
• Uzun kablo kullanımında voltaj düşümünü önlemek için kalın kablolar tercih edin
• PCB tasarımlarında regülatör etrafında geniş bakır alanlar oluşturun

Paket İçeriği

• LM338K 7A Ayarlanabilir Lineer Voltaj Regülatör TO-3
