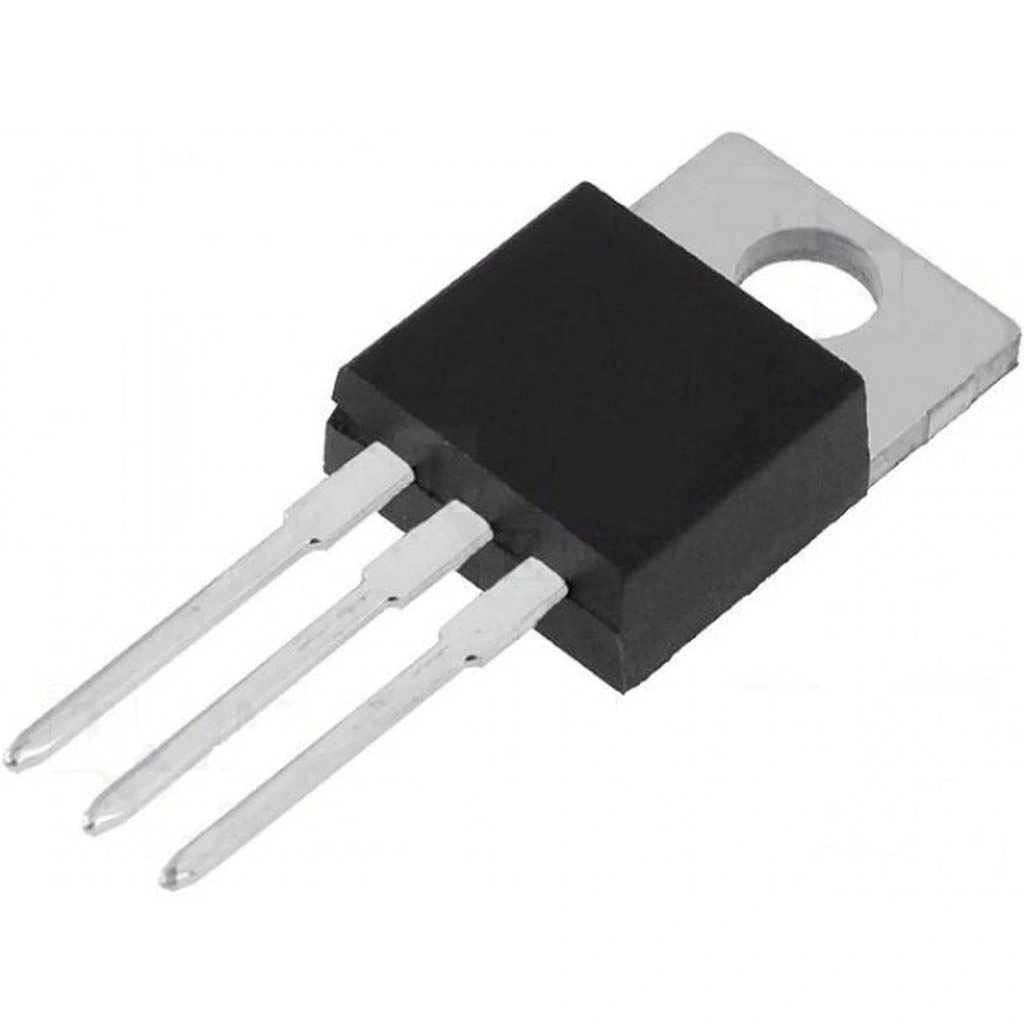

LM337T 1.5A Ayarlanabilir Lineer Voltaj Regülatörü To-220

LM337T -1.5A Ayarlanabilir Lineer Voltaj Regülatörü TO-220

LM337T -1.5A Ayarlanabilir Lineer Voltaj Regülatörü, -1.2V ile -37V arasında ayarlanabilen negatif çıkış gerilimi sağlayan yüksek performanslı bir entegredir. TO-220 paketinde sunulan bu komponent, 1.5A sürekli çıkış akımı ile negatif voltaj regülasyonu gerektiren devreler için ideal bir çözüm sunar.

Sadece iki harici dirençle istenen negatif voltajı kolayca ayarlama imkanı sağlayan güç entegreleri serisinin bu üyesi, LM317'nin negatif voltaj karşılığıdır. Dahili aşırı sıcaklık koruması, kısa devre koruması ve güvenli çalışma alanı koruması ile güvenilir çalışma sağlar.

Hassas negatif güç kaynakları, operasyonel amplifikatör güç devreleri ve özel güç kaynağı uygulamaları için ideal olan bu entegreler ailesi üyesi, modern elektronik tasarımlarda sıkça kullanılır. Elektronik komponentler arasında negatif voltaj regülasyonu için tercih edilen LM337T, düşük gürültü özellikleri ve yüksek güvenilirliği ile öne çıkmaktadır.

---

Teknik Özellikler

LM337T -1.5A Ayarlanabilir Lineer Voltaj Regülatörü TO-220'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Texas Instruments / National Semiconductor
• Ürün Serisi: LM337
• Regülatör Tipi: Ayarlanabilir Negatif Lineer
• Maksimum Çıkış Akımı: -1.5A
• Ayarlanabilir Çıkış Voltaj Aralığı: -1.2V ile -37V arası
• Minimum Input-Output Voltaj Farkı (Dropout): 1.5V
• Maksimum Giriş Voltajı: -40V
• Çıkış Voltaj Toleransı: ±1% (tipik)
• Çıkış Voltaj Dalgalanması: 0.01%/V (tipik)
• Çıkış Empedansı: 0.02Ω (tipik)
• Load Regulation: 0.3%/A (tipik)
• Line Regulation: 0.01%/V (tipik)
• Paket Tipi: TO-220
• Pin Sayısı: 3
• Çalışma Sıcaklığı: 0°C ile +125°C arası
• Maksimum Junction Sıcaklığı: 150°C
• Termal Direnç (Junction-to-Case): 4°C/W
• Termal Direnç (Junction-to-Ambient): 50°C/W
• Güç Dağılımı: 20W (TC=25°C, uygun soğutucuyla)
• Giriş Bypassı: 0.1µF (önerilen minimum değer)
• Çıkış Kapasitörü: 1.0µF (önerilen minimum değer)
• Kısa Devre Koruması: Evet
• Aşırı Isı Koruması: Evet
• Ripple Rejection: 65dB (tipik)
• Ayar Pini Akımı: -50µA (nominal)
• Referans Voltajı: -1.25V (nominal)
• Maksimum Gürültü: 0.003% (10Hz - 10kHz)
• RoHS Uyumluluğu: Evet
• Uyumluluk: LM337 serisi
• Boyutlar: 10mm x 15mm x 4.5mm (yaklaşık)

---

Kullanım Alanları

LM337T -1.5A Ayarlanabilir Lineer Voltaj Regülatörü TO-220'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Analog Devreler

• Op-amp güç beslemeleri
• Diferansiyel yükselteçler
• Hassas analog ölçüm devreleri
• Sensör devreleri
• Negatif referans voltaj kaynakları

Laboratuvar Uygulamaları

• Çift yönlü güç kaynakları (±V)
• Ayarlanabilir negatif voltaj kaynakları
• Test ve ölçüm ekipmanları
• Hassas ölçüm devreleri
• Elektronik komponent test üniteleri

Ses Sistemleri

• Hi-Fi yükselteç devreleri
• Yüksek kaliteli ön amplifikatörler
• Stüdyo ekipmanları
• Düşük gürültülü ses devreleri
• Profesyonel ses ekipmanları

Endüstriyel Uygulamalar

• PLC sistemleri
• Endüstriyel kontrol devreleri
• Otomatik kontrol sistemleri
• Veri toplama ekipmanları
• Sensör arayüzleri

Özel Güç Kaynakları

• Simetrik güç kaynakları
• Negatif dalgalanma düşürme devreleri
• Akım sınırlayıcı devreler
• Sabit akım kaynakları
• Hassas referans gerilimleri

---

Avantajlar ve Özellikler

LM337T -1.5A Ayarlanabilir Lineer Voltaj Regülatörü TO-220'nin sağladığı avantajlar ve çözümler.

• Ayarlanabilir Negatif Çıkış: -1.2V ile -37V arası ayarlanabilir gerilim
• Yüksek Akım Kapasitesi: -1.5A sürekli çıkış akımı
• Kolay Voltaj Ayarı: Sadece iki harici dirençle hassas voltaj ayarı
• Dahili Korumalar: Kısa devre ve aşırı sıcaklık koruması
• Düşük Gürültü: Temiz DC çıkış için düşük dalgalanma ve gürültü
• Yüksek Düzenleme: Mükemmel line ve load regülasyonu
• Basit Devre Tasarımı: Minimum harici komponent gereksinimi
• LM317 ile Uyumluluk: LM317'nin negatif voltaj karşılığı
• TO-220 Paketi: Kolay soğutucu montajı ve PCB entegrasyonu
• Endüstriyel Sıcaklık Aralığı: 0°C ile +125°C arası çalışma

---

Devre Tasarımı ve Uygulama

LM337T -1.5A Ayarlanabilir Lineer Voltaj Regülatörü TO-220'nin devre tasarımı ve uygulaması hakkında detaylar.

Temel Bağlantı Şeması

LM337T'nin temel uygulama devresi oldukça basittir.

Gerekli Komponentler:

• 1x LM337T Regülatör
• 1x 240Ω Direnç (R1)
• 1x Ayarlanabilir Potansiyometre veya Sabit Direnç (R2)
• 1x 0.1µF Giriş Bypass Kapasitörü (Seramik veya Tantalum)
• 1x 1.0µF Çıkış Kapasitörü (Tantalum veya Elektrolitik)
• 2x 1N4002 Diyot (Koruma için, opsiyonel)
• 1x Soğutucu (opsiyonel, akıma bağlı)

Pin Konfigürasyonu:

• Pin 1: Ayar (ADJ)
• Pin 2: Giriş (IN)
• Pin 3: Çıkış (OUT)
• Metal Taban: Arka taban giriş pini ile elektriksel olarak bağlıdır

Temel Devre Şeması ve Bağlantılar:

1. Negatif giriş gücünü Pin 2'ye (IN) bağlayın
2. 0.1µF bypass kapasitörünü giriş pini ve toprak arasına bağlayın
3. Negatif çıkış Pin 3'ten (OUT) alınır
4. 1.0µF çıkış kapasitörünü çıkış pini ve toprak arasına bağlayın
5. 240Ω direnci (R1) çıkış pini ve ayar pini (ADJ, Pin 1) arasına bağlayın
6. R2 direncini (veya potansiyometreyi) ayar pini ve toprak arasına bağlayın
7. Opsiyonel olarak, OUT-ADJ arasına ve IN-OUT arasına koruyucu diyotlar ekleyin

Çıkış Voltajını Hesaplama:

LM337T'nin çıkış voltajını aşağıdaki formülle hesaplayabilirsiniz:

Vout = -1.25V × (1 + R2/R1) + (IADJ × R2)

Burada:

• -1.25V: LM337T'nin referans voltajı
• R1: Çıkış ve ayar pini arasındaki direnç (genellikle 240Ω kullanılır)
• R2: Ayar pini ve toprak arasındaki direnç
• IADJ: Ayar pini akımı (yaklaşık -50µA, hesaplamalarda genellikle ihmal edilebilir)

Pratik olarak, IADJ etkisi ihmal edildiğinde:

Vout ≈ -1.25V × (1 + R2/R1)

Belirli bir çıkış voltajı için R2 değerini hesaplamak:

R2 ≈ R1 × [(|Vout|/1.25V) - 1]

Gelişmiş Uygulama Devreleri

LM337T ile yapılabilecek çeşitli uygulama devreleri.

Simetrik ±15V Güç Kaynağı

Analog devreler için simetrik güç kaynağı devresi.

• Gerekli Komponentler:
  • 1x LM337T (Negatif Regülatör)
  • 1x LM317T (Pozitif Regülatör)
  • 2x 240Ω Direnç
  • 4x 2.7kΩ Direnç
  • 2x 0.1µF Seramik Kapasitör
  • 2x 10µF/35V Elektrolitik Kapasitör
  • 4x 1N4002 Diyot
  • 1x Köprü Diyot
  • 1x 2200µF/35V Elektrolitik Kapasitör
  • 1x Transformatör (24V AC, 2A)
  • 2x Soğutucu
• Devre Açıklaması:
  • Transformatör şebeke gerilimini 24V AC'ye dönüştürür
  • Köprü diyot AC'yi DC'ye çevirir
  • 2200µF kapasitör ile dalgalanma filtrelenir
  • LM317T pozitif kolu +15V'a ayarlar
  • LM337T negatif kolu -15V'a ayarlar
  • Her regülatör çıkışında filtre kapasitörleri bulunur
  • Koruyucu diyotlar ani yük değişimlerine karşı koruma sağlar
  • 240Ω ve 2.7kΩ dirençleri ±15V çıkışı sağlar

Ayarlanabilir Negatif Akım Kaynağı

Sabit negatif akım kaynağı devresi.

• Gerekli Komponentler:
  • 1x LM337T
  • 1x Hassas Şönt Direnci (Rs)
  • 1x 0.1µF Giriş Kapasitörü
  • 1x 1µF Çıkış Kapasitörü
  • 1x 10kΩ Potansiyometre (opsiyonel, akım ayarı için)
• Bağlantı Şeması:
  • LM337T'nin girişi negatif güç kaynağına bağlanır
  • Şönt direnci (Rs) regülatörün çıkış pini (OUT) ve ayar pini (ADJ) arasına bağlanır
  • Yük, çıkış pini ve toprak arasına bağlanır
  • Akım değeri I = -1.25V / Rs formülü ile belirlenir
  • Ayarlanabilir akım için potansiyometre ile şönt direnci değeri değiştirilebilir

-1.2V ile -15V Arası Ayarlanabilir Güç Kaynağı

Laboratuvar için ayarlanabilir negatif güç kaynağı.

• Gerekli Komponentler:
  • 1x LM337T
  • 1x 240Ω Direnç
  • 1x 5kΩ Potansiyometre
  • 1x 0.1µF Seramik Kapasitör
  • 1x 10µF/25V Elektrolitik Kapasitör
  • 2x 1N4002 Diyot
  • 1x Köprü Diyot
  • 1x 2200µF/25V Filtre Kapasitörü
  • 1x Transformatör (18V AC, 2A)
  • 1x Soğutucu
  • 1x Dijital Voltmetre Modülü
• Devre Açıklaması:
  • Transformatör AC'yi 18V'a düşürür
  • Köprü diyot ve filtre kapasitörü ile DC gerilim elde edilir
  • LM337T çıkışı potansiyometre ile -1.2V ile -15V arasında ayarlanabilir
  • Çıkış kapasitörü dalgalanmayı azaltır
  • Voltmetre ile çıkış voltajı izlenir
  • Diyotlar koruma sağlar

PCB Tasarım Önerileri

LM337T ile yapılan devrelerde PCB tasarımı için öneriler.

• Güç Yolları:
  • 1.5A için en az 1.5mm genişliğinde PCB izleri kullanın
  • Giriş ve çıkış hattı için kalın bakır yollar tercih edin
  • Geniş toprak düzlemi oluşturun
  • Mümkünse 1oz veya 2oz bakır kalınlığı kullanın
• Komponent Yerleşimi:
  • Bypass kapasitörlerini regülatöre çok yakın yerleştirin
  • Giriş ve çıkış kapasitörleri regülatör pinlerine doğrudan bağlayın
  • Ayar dirençlerini regülatöre yakın tutun
  • Isı üreten komponentleri birbirinden uzak yerleştirin
• Isı Yönetimi:
  • 1A üzeri uygulamalarda soğutucu kullanın
  • Termal viaları regülatör altına yerleştirin
  • PCB'nin arka yüzünde ısı dağıtım alanı oluşturun
  • Soğutucu montajı için yeterli alan bırakın
• Dikkat Edilecek Noktalar:
  • Negatif voltaj olduğu için bağlantı polaritelerine dikkat edin
  • Regülatör taban plakası giriş pini ile bağlantılıdır, izolasyon gerekebilir
  • Uzak yükler için Kelvin bağlantısı düşünün
  • Aşırı voltaj koruması için TVS diyot ekleyin

---

Sorun Giderme ve İpuçları

LM337T -1.5A Ayarlanabilir Lineer Voltaj Regülatörü TO-220 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Çıkış Voltajı Yok: Giriş voltajını, bağlantıları ve polariteleri kontrol edin
• Yetersiz Negatif Voltaj: Giriş-çıkış voltaj farkını ve yük akımını kontrol edin
• Aşırı Isınma: Soğutucu ekleyin, yük akımını azaltın, giriş voltajını düşürün
• Kararsız Çıkış: Bypass kapasitörlerini kontrol edin, düşük ESR kapasitör kullanın
• Yüksek Dalgalanma: Çıkış kapasitörünü artırın, gürültü kaynaklarını uzaklaştırın

Uygulama İpuçları

• Negatif Kaynaklar İçin:
  • Polarite işaretlerine özellikle dikkat edin
  • Elektrolitik kapasitörlerin yönünü doğru bağlayın
  • Giriş voltajı çıkış voltajından en az 3V daha negatif olmalıdır
  • Analog devrelerde -15V için genellikle -18V veya daha negatif giriş gerekir
• Verimlilik İyileştirme:
  • Giriş-çıkış farkını minimize edin
  • Güç kaybını hesaplayın: P = (Vin - Vout) × I
  • 1A üzeri akımlarda soğutucu kullanın
  • Yüksek verimlilik için negatif anahtarlamalı regülatör alternatiflerini değerlendirin
• Koruma Önlemleri:
  • Giriş tarafına sigorta ekleyin
  • IN-OUT arasına ve OUT-ADJ arasına koruma diyotları ekleyin
  • Aşırı voltaj koruması için zener diyot veya TVS kullanın
  • Ters polarite koruması için seri diyot düşünün
• Isı Yönetimi:
  • 1A üzeri akımlarda soğutucu şarttır
  • Termal macun kullanın
  • Soğutucuyu gerektiğinde izole edin
  • Maksimum junction sıcaklığı 150°C'yi aşmamalıdır

---

Paket İçeriği

• LM337T -1.5A Ayarlanabilir Lineer Voltaj Regülatörü TO-220

---
