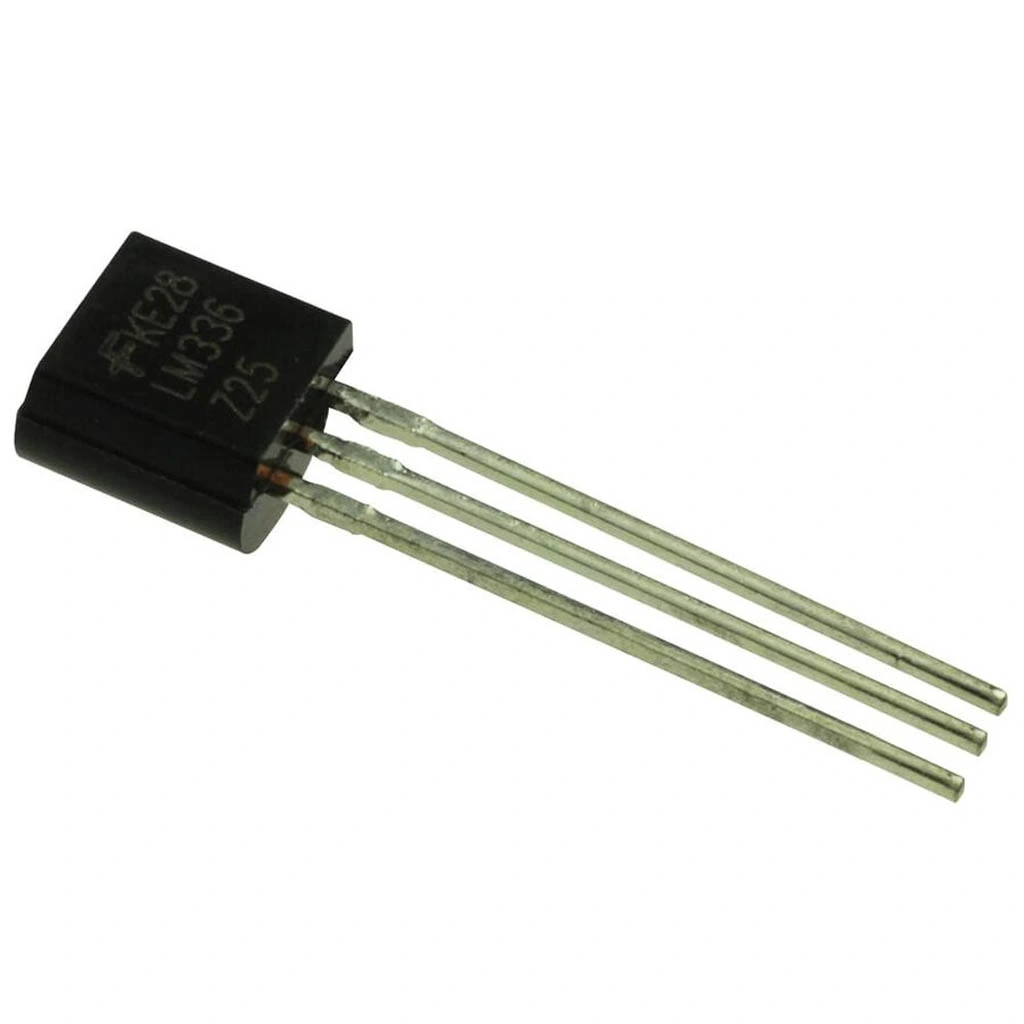

LM336Z25 2.5V 10mA Programlanabilir Şant Regülatörü To-92-3

LM336Z-2.5 2.5V 10mA Programlanabilir Şant Regülatörü TO-92-3

LM336Z-2.5, hassas 2.5V referans voltajı sağlayan programlanabilir şant regülatörüdür. TO-92-3 paketinde sunulan bu entegre, düşük sıcaklık katsayısı ve 10mA'e kadar çalışma akımı ile geniş bir uygulama yelpazesine sahiptir.

Üçüncü terminal ile ince ayar (trimming) yapılabilmesi sayesinde entegreler arasında esnek kullanım olanağı sunan LM336Z-2.5, geniş çalışma akımı aralığında kararlı referans voltajı sağlar. Zener diyotlardan daha düşük dinamik empedansa sahip olması, voltaj sabitlemede üstün performans sunar.

A/D ve D/A dönüştürücüler, hassas güç kaynakları ve ölçüm cihazları için ideal olan LM336Z-2.5, diğer entegreler ile birlikte referans uygulamalarında sıklıkla tercih edilir. Elektronik komponentler dünyasında, düşük gürültülü ve yüksek kararlılıkta voltaj referansı gerektiren tüm projeler için mükemmel bir çözümdür.

Teknik Özellikler

LM336Z-2.5 2.5V 10mA Programlanabilir Şant Regülatörü TO-92-3'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Tipi: Programlanabilir Şant Voltaj Referansı
• Üretici: Texas Instruments / ON Semiconductor

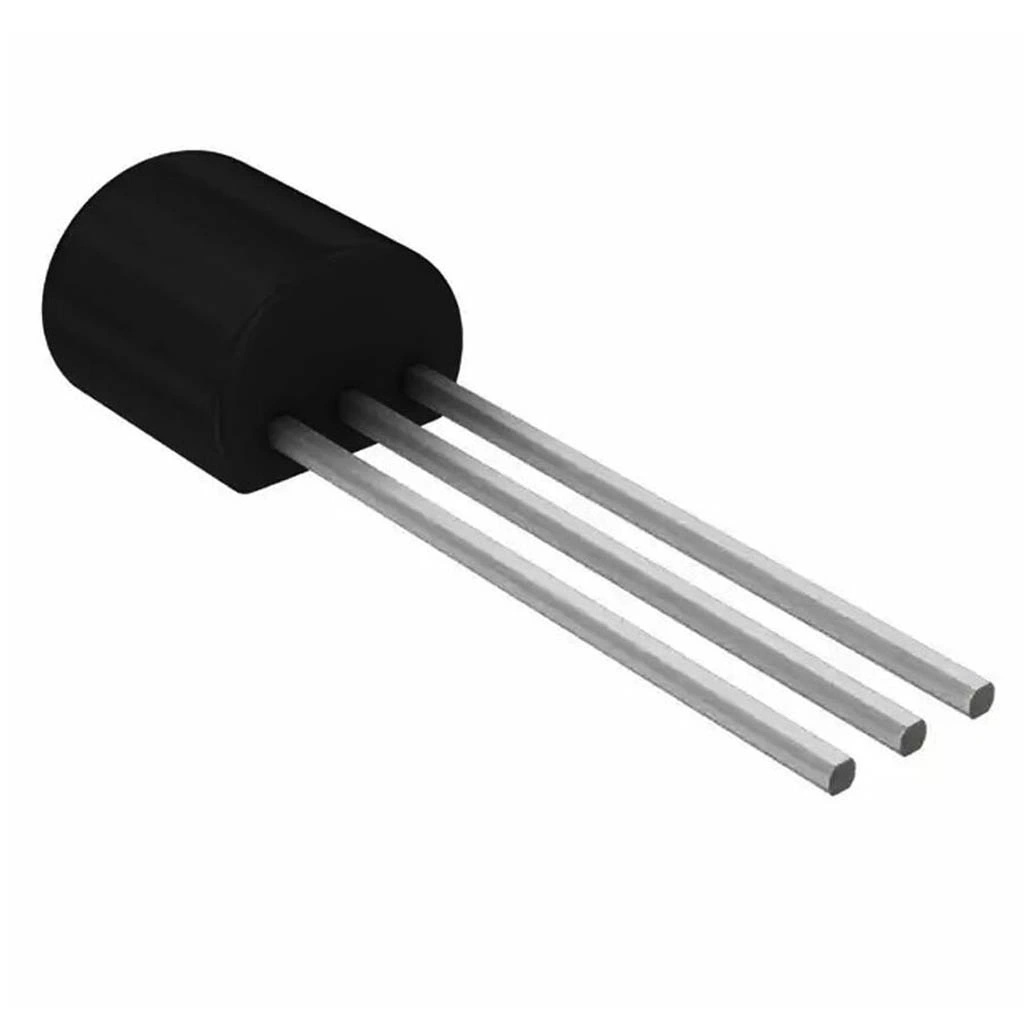

• Paket Tipi: TO-92-3 (Transistor Outline Package)
• Referans Voltajı: 2.5V ±4%
• Çalışma Akımı Aralığı: 400µA - 10mA
• Sıcaklık Katsayısı: 10ppm/°C (tipik)
• Dinamik Empedans: 0.6Ω (tipik)
• Uzun Dönem Kararlılık: 20ppm (tipik, 1000 saat)
• Çalışma Sıcaklığı: 0°C ile +70°C arası
• Gürültü Voltajı: 20µV RMS (tipik, 10Hz - 10kHz)
• Geniş Band Gürültü: 250µV p-p (tipik, 0.1Hz - 10Hz)
• Ayarlanabilirlik Aralığı: ±6% (tipik)
• Akım Duyarlılığı: 4mV/mA (tipik)
• Maksimum Güç Dağılımı: 500mW
• Regülasyon: 2.0mV (400µA - 10mA)
• Pin Sayısı: 3
• Pin Yapılandırması: Anot, Ayar, Katot
• Montaj Tipi: Through-Hole
• RoHS Uyumluluğu: Evet

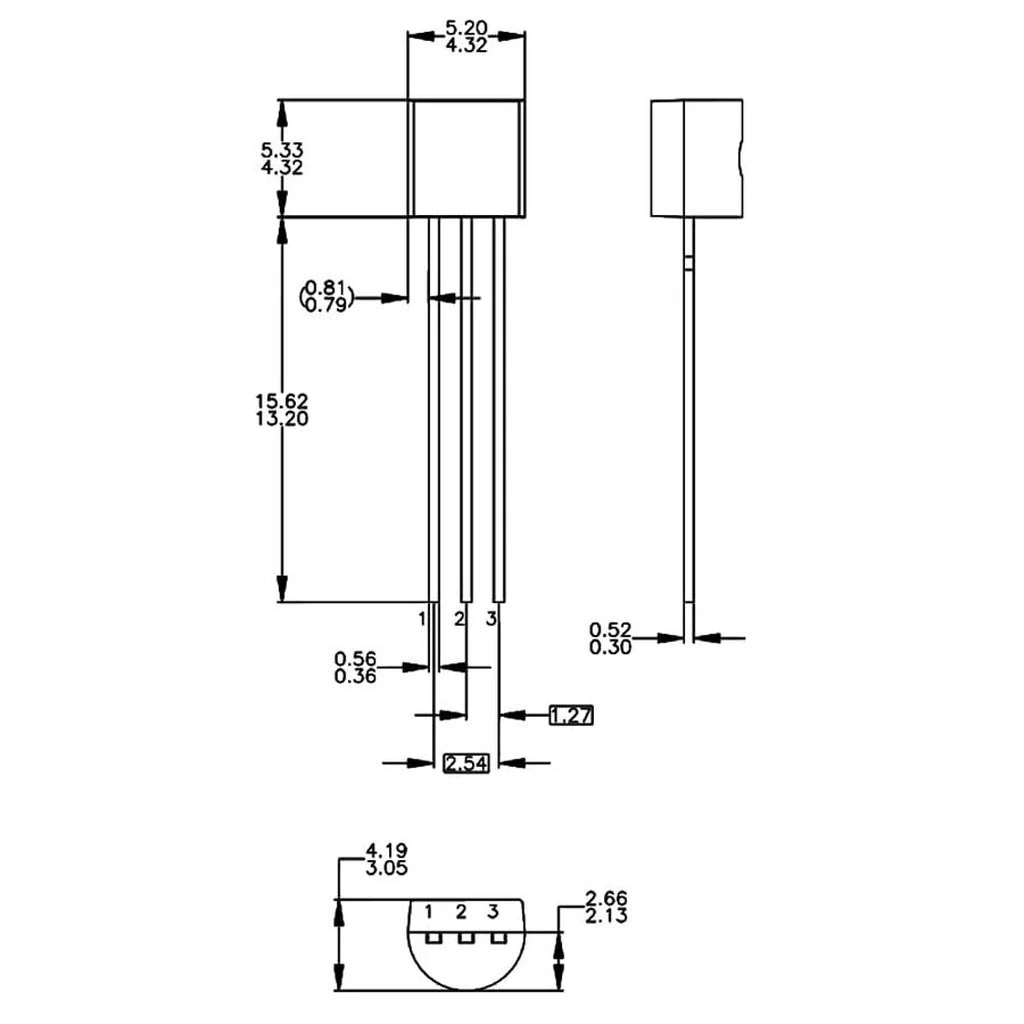

• Paket Boyutları: 4.58mm x 4.58mm x 3.81mm

Kullanım Alanları

LM336Z-2.5 2.5V 10mA Programlanabilir Şant Regülatörü TO-92-3'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Hassas Ölçüm Sistemleri

• Enstrümantasyon devreleri
• A/D dönüştürücüler için referans
• D/A dönüştürücüler için referans
• Köprü sensör devreleri
• Kalibrasyon ekipmanları

Güç Kaynakları

• Laboratuvar güç kaynakları
• Lineer regülatör referans kaynağı
• Hassas akım kaynakları
• Voltaj monitör devreleri
• Batarya şarj devreleri

Endüstriyel Kontrol

• PLC sistemleri
• Sensör sinyal koşullandırma
• Termostat devreleri
• Proses kontrol sistemleri
• Ekipman kalibrasyonu

Avantajlar ve Özellikler

LM336Z-2.5 2.5V 10mA Programlanabilir Şant Regülatörü TO-92-3'ün sağladığı avantajlar ve çözümler.

• Hassas Referans Voltajı: 2.5V ±4% fabrika kalibrasyonu
• Programlanabilirlik: Ayar pini ile hassas kalibrasyon imkanı
• Düşük Sıcaklık Katsayısı: 10ppm/°C tipik değer
• Düşük Dinamik Empedans: Zener diyotlardan daha kararlı çalışma
• Geniş Çalışma Akımı: 400µA - 10mA aralığında kullanım
• Düşük Gürültü Seviyesi: Hassas ölçüm uygulamaları için ideal
• Uzun Dönem Kararlılık: Zaman içinde minimum sapma
• Basit Devre Tasarımı: Minimum harici bileşen gereksinimi
• Kolay Montaj: TO-92-3 paketi ile breadboard uyumlu
• Güvenilir Çalışma: Geniş çalışma koşullarında kararlı performans

Devre Tasarımı ve Kullanım

LM336Z-2.5 2.5V 10mA Programlanabilir Şant Regülatörü TO-92-3'ün devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (TO-92-3):

• Pin 1: Adjustment (Ayar)
• Pin 2: Anode (Anot)
• Pin 3: Cathode (Katot)

Temel Bağlantı Şeması:

1. Katot pini (Pin 3) pozitif beslemeye bir seri direnç üzerinden bağlanır
2. Anot pini (Pin 2) toprağa (GND) bağlanır
3. Katot ve anot arasından 2.5V referans voltajı alınır
4. Ayar pini (Pin 1) programlama için kullanılır veya bağlantısız bırakılabilir

Çalışma Akımı Hesaplama:

• R = (Vs - 2.5V) / I
• Vs: Besleme Voltajı
• I: İstenen çalışma akımı (genellikle 1-5mA)
• Örnek: 5V besleme ve 1mA akım için R = (5V - 2.5V) / 1mA = 2.5kΩ

Referans Voltajı Ayarlama:

• Voltajı artırmak için: Ayar pini ile katot arasına 10kΩ potansiyometre bağlayın
• Voltajı azaltmak için: Ayar pini ile anot arasına 10kΩ potansiyometre bağlayın
• Potansiyometre ile yaklaşık ±6% ayarlama aralığı elde edilebilir
• Hassas ayar için çok turlu trimpot kullanın

Performans İyileştirme:

• Katot pinine 0.1µF bypass kapasitörü ekleyerek gürültüyü azaltın
• Stabil bir akım kaynağı ile besleyerek besleme voltajı dalgalanmalarını giderin
• Termal izolasyon veya ısı dağıtıcı kullanarak sıcaklık etkilerini minimize edin
• Ekstra düşük gürültü için RC filtre ekleyin
• PCB tasarımında referans zemini (analog toprak) ayrı tutun

Sorun Giderme ve İpuçları

LM336Z-2.5 2.5V 10mA Programlanabilir Şant Regülatörü TO-92-3 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Kararsız Referans Voltajı: Besleme akımını artırın, filtreleme kapasitörü ekleyin
• Voltaj Düşüklüğü: Besleme voltajının yeterli olduğunu kontrol edin, seri direnci azaltın
• Sıcaklık Kaynaklı Sapmalar: Sabit ortam sıcaklığı sağlayın, termal izolasyon ekleyin
• Gürültülü Çıkış: Bypass kapasitörleri ekleyin, analog ve dijital toprakları ayırın
• Ayarlama Zorluğu: Çok turlu trimpot kullanın, yük olmadan kalibrasyon yapın

PCB Tasarım İpuçları

• Referans hattını hassas ölçüm noktalarına kısa ve doğrudan yönlendirin
• Referans zemini ve güç zemini arasında tek nokta bağlantısı kullanın
• LM336Z-2.5'i güç transistörleri ve ısı üreten bileşenlerden uzak tutun
• Bypass kapasitörlerini entegrenin yakınına yerleştirin
• Referans sinyalini gürültü kaynaklarından (yüksek frekanslı hatlar, dijital sinyaller) izole edin

Uygulama Özel İpuçları

• ADC Referansı: ADC'nin referans girişini doğrudan beslemek için çıkışa buffer op-amp ekleyin
• Sıcaklık Dengelemesi: Diğer ısı duyarlı bileşenlerle termal bağlantı kurun
• Çoklu Referans: Bir LM336Z-2.5'ten op-amp ile farklı voltajlarda referanslar oluşturun
• Hassas Akım Referansı: Akım yansıtma devresi ile hassas akım referansı oluşturun
• Düşük Gürültülü Uygulamalar: LM336Z-2.5'i metal muhafaza içine alın ve ekranlayın

Paket İçeriği

• LM336Z-2.5 2.5V 10mA Programlanabilir Şant Regülatörü TO-92-3
