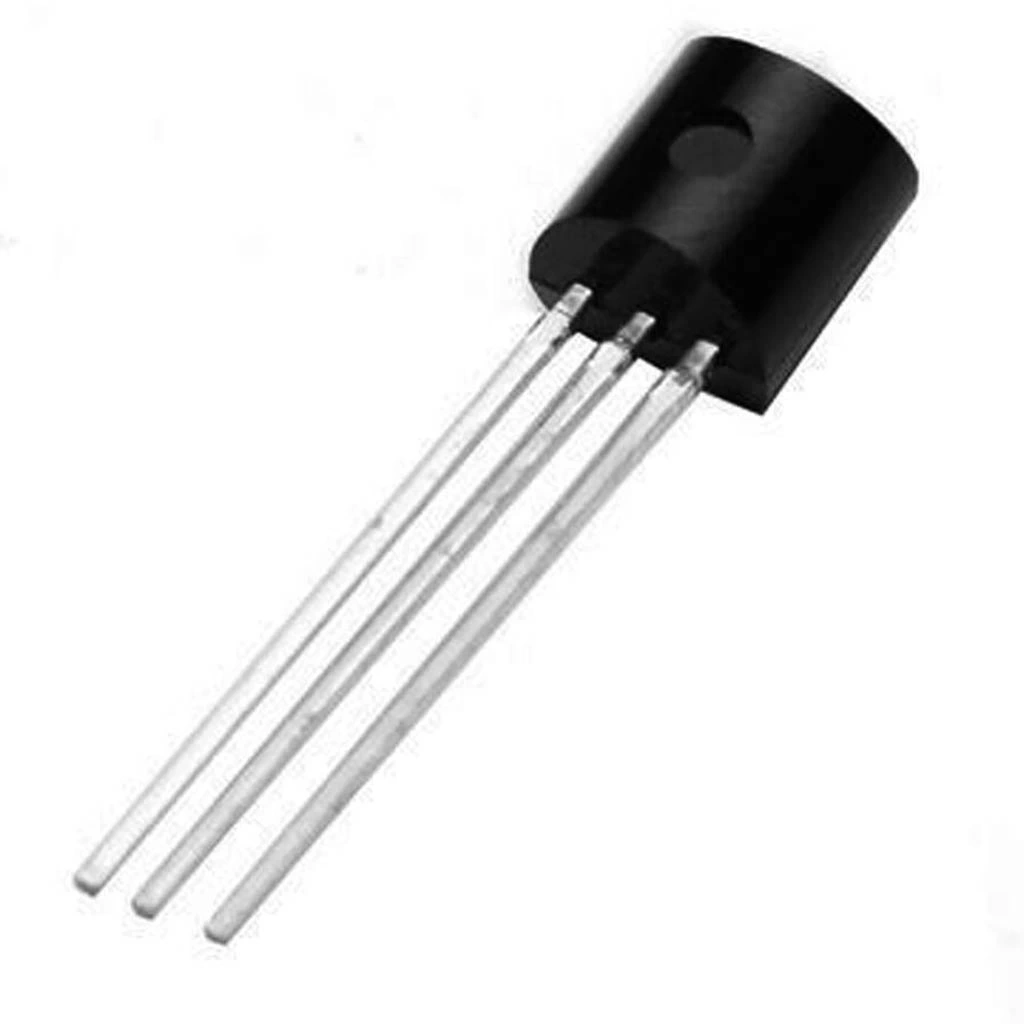

LM334Z Güç Yönetim Entegresi TO-92
LM334Z, programlanabilir bir sabit akım kaynağı entegresidir. Kompakt TO-92 paketinde sunulan bu 3 bacaklı entegre, 1µA ile 10mA arasında geniş bir akım aralığında çalışabilir. Sadece tek bir harici direnç kullanılarak akım değeri kolayca ayarlanabilir ve sıcaklık kararlılığı için ek bir direnç eklenebilir.
Düşük sıcaklık katsayısı ile geniş sıcaklık aralığında kararlı akım sağlayan bu güç entegreleri ailesinin üyesi, 1V kadar düşük çalışma voltajına sahiptir. Akım ayarlama hassasiyeti, entegreden entegraye %3'lük bir farklılık gösterir ve basit yapısı ile hassas akım kaynağı gerektiren uygulamalar için idealdir.
Sensör uyarma devreleri, sıcaklık ölçümü ve hassas akım kontrolü gerektiren uygulamalar için tasarlanan LM334Z, entegreler arasında basit ama etkili bir çözüm sunar. Diğer elektronik komponentler ile uyumlu çalışarak, analog devrelerde sabit ve kararlı bir akım kaynağı olarak güvenilir performans sağlar.
Teknik Özellikler
LM334Z Güç Yönetim Entegresi TO-92'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Komponent Tipi: Programlanabilir Sabit Akım Kaynağı
- Model: LM334Z
- Üretici: Texas Instruments (veya muadil)

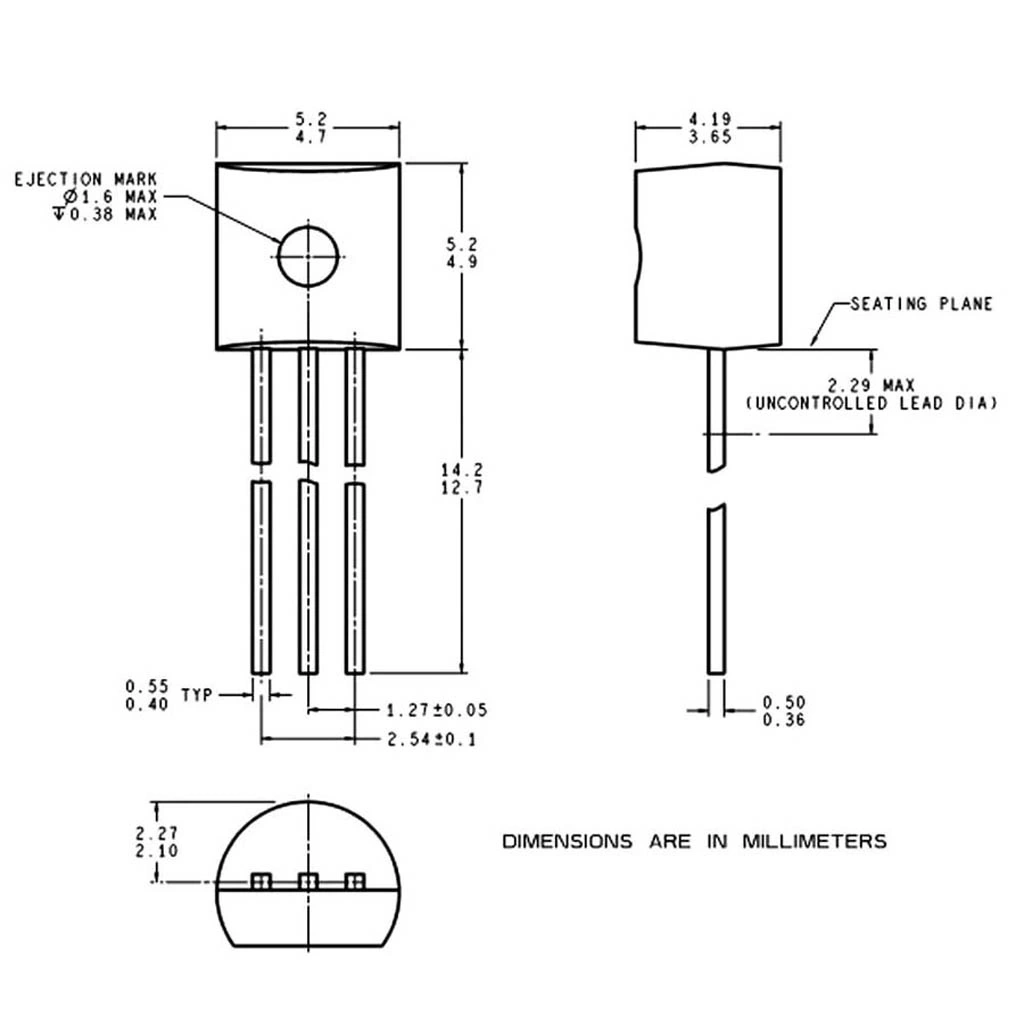

- Paket Tipi: TO-92 (3-Bacaklı)
- Minimum Çalışma Akımı: 1µA
- Maksimum Çalışma Akımı: 10mA
- Minimum Çalışma Voltajı: 1.0V
- Maksimum Çalışma Voltajı: 40V
- Sıcaklık Katsayısı: +0.33%/°C (düzeltme olmadan)
- Ayarlanabilir Sıcaklık Katsayısı: 0.01%/°C (harici elemanlarla)
- Çalışma Sıcaklık Aralığı: -55°C ile +125°C arası
- Akım Ayarlama Hassasiyeti: ±3% (tipik)
- Dinamik Empedans: 1.0MΩ (tipik)
- Minimum RSET Direnci: 10Ω
- Güç Dağılımı: 400mW
- RoHS Uyumluluğu: Evet
- Set Voltajı (VSET): 64mV (nominal)
- Doğrusallık: ±0.1% (1µA - 5mA aralığında)
- Ripple Rejection: 80dB (tipik)
- Montaj Tipi: Through Hole
Kullanım Alanları
LM334Z Güç Yönetim Entegresi TO-92'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
Sensör Uygulamaları
- RTD (Resistance Temperature Detector) sürücüleri
- Strain gauge beslemesi
- Akım uyarmalı sensör devreleri
- Fotodiyo ve fotodedektör kutuplaması
- Köprü sensör devreleri
Hassas Sıcaklık Ölçüm Devreleri
- Sıcaklık ölçüm sensörleri
- Termoçift referans akım kaynakları
- Termistör uyarma devreleri
- Sıcaklık kompanzasyon devreleri
- Sıcaklık kontrolörleri
Analog Uygulamalar
- Aktif filtre akım kaynakları
- Akım kontrollü osilatörler
- Hassas LED sürücüleri
- V/F (voltaj-frekans) dönüştürücüler
- Akım referansları
Avantajlar ve Özellikler
LM334Z Güç Yönetim Entegresi TO-92'nin sağladığı avantajlar ve çözümler.
- Geniş Akım Aralığı: 1µA-10mA arası programlanabilir akım
- Kolay Ayarlama: Tek bir direnç ile akım ayarı imkanı
- Düşük Çalışma Voltajı: 1V minimum çalışma gerilimi
- Düşük Sıcaklık Hassasiyeti: Sıcaklık katsayısı ayarlanabilme
- Geniş Voltaj Toleransı: 1V-40V arası çalışma aralığı
- Yüksek Dinamik Empedans: 1MΩ tipik değer
- Kompakt Boyut: TO-92 paketi ile az yer kaplama
- Doğrusal Çalışma: Akım aralığında yüksek doğrusallık
- Düşük Harici Bileşen İhtiyacı: Sadece 1-2 direnç yeterli
- Güvenilir Performans: Kararlı ve tekrarlanabilir akım değeri
Devre Tasarımı ve Kullanım
LM334Z Güç Yönetim Entegresi TO-92'nin devre tasarımında kullanımı hakkında bilgiler.
İpucu: Sıcaklık kompanzasyonu için R ve RTC dirençleri arasında 1:10 oranı kullanılırsa optimum sonuç alınır.
Pin Yapılandırması (TO-92):
- Pin 1 (Alt Sol): V- (Ayarlama Pini)
- Pin 2 (Alt Sağ): V+ (Besleme)
- Pin 3 (Üst Orta): R (Akım Çıkışı)
Temel Akım Ayarı Devresi:
- V+ ve R pinleri arasına yük bağlanır
- RSET direnci V- ve R pinleri arasına bağlanır
- Akım değeri I = 64mV / RSET formülü ile hesaplanır
- Örneğin, RSET = 6.4kΩ için çıkış akımı yaklaşık 10µA olur
Sıcaklık Kararlılığını İyileştirme:
- Sıcaklık telafisi için V- ve R pinleri arasında bir ek direnç (RTC) kullanılır
- RTC değeri tipik olarak RSET'in 10 katı olmalıdır
- V- ve R arasına bir potansiyometre eklenerek hassas ayar yapılabilir
- Diode connected transistor kullanarak da sıcaklık kompanzasyonu sağlanabilir
Güvenli Kullanım İçin Öneriler:
- 40V'u aşan voltajlarda koruma diyodu ekleyin
- 10mA üzeri akım çekilmemelidir, entegre zarar görebilir
- Yüksek gürültülü ortamlarda 0.1µF bypass kapasitörü kullanın
- Çok düşük akımlarda (1µA civarı) sızıntı akımlarına dikkat edin
Sorun Giderme ve İpuçları
LM334Z Güç Yönetim Entegresi TO-92 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Kararsız Akım: RSET direnci üzerindeki gürültüyü azaltın, bypass kapasitörü ekleyin
- Akım Sapması: Sıcaklık kompanzasyon direnci ekleyin, metal film dirençler kullanın
- Beklenenden Düşük Akım: V+ ve yük arasındaki voltaj düşümünü kontrol edin
- Yüksek Sıcaklık Kayması: Kompanzasyon direncini optimize edin, ısı yalıtımı sağlayın
- İstenmeyen Osilasyon: Kapasitif yüklerde çıkışa küçük bir direnç ekleyin
Montaj ve Kullanım İpuçları
- TO-92 paket için heat shrink tüp kullanarak kısa devre riskini azaltın
- PCB üzerinde termal yalıtım sağlayarak sıcaklık etkilerini minimize edin
- Hassas akım değerleri için trimmer potansiyometre kullanın
- RSET değeri çok küçükse (10Ω altı) entegre zarar görebilir
- Yüksek besleme gerilimleriyle çalışırken güç dağılımına dikkat edin
Uygulama İyileştirmeleri
- En iyi sıcaklık kompanzasyonu için RSET = 226Ω ve RTC = 2.26kΩ kullanın
- Akım değerini bir potansiyometre ile ayarlanabilir yapın
- Sıcaklık ölçümü için, formül TEMP(°K) = 10mV/µA × ISET kullanılabilir
- Hassas uygulamalarda metal film dirençler tercih edin
- Düşük güç uygulamalarında entegrenin dinlenme akımını hesaba katın
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Geniş entegre çeşitleri ile elektronik projelerinize fonksiyonellik kazandırabilirsiniz.
Ürünleri İncele →
Güç yönetimi ve akım kaynağı çözümleri için güç entegrelerini inceleyebilirsiniz.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve entegreler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
LM334Z nasıl bir sabit akım kaynağı olarak çalışır?
V- ve R pinleri arasına bağlanan RSET direnci üzerinde sabit bir 64mV gerilim oluşturur. Ohm kanununa göre I = 64mV/RSET formülü ile sabit akım sağlar.
Sıcaklık kompanzasyonu nasıl yapılır?
V- ve R pinleri arasına RSET'e ek olarak bir RTC direnci bağlanır. RTC genellikle RSET'in 10 katı değerinde seçilir. Bu şekilde sıcaklık kayması minimize edilir.
10µA sabit akım için hangi direnç değeri gerekir?
I = 64mV/RSET formülünden, RSET = 64mV/10µA = 6.4kΩ gerekir. Hassas değer için 6.2kΩ standart direnç ve seri bir trimpot kullanılabilir.
LM334Z ne kadar düşük akım sağlayabilir?
Teorik olarak 1µA'e kadar düşük akım sağlayabilir. Ancak çok düşük akımlarda PCB yüzey sızıntıları ve parazitik etkilere dikkat edilmelidir.
Maksimum besleme voltajı nedir?
Maksimum 40V'a kadar besleme voltajı uygulanabilir. Yüksek voltajlarda güç dağılımına dikkat edilmeli ve gerekirse koruma elemanları eklenmelidir.
LM334Z ile sıcaklık ölçümü nasıl yapılabilir?
Kendi sıcaklık katsayısı kullanılarak TEMP(°K) = 10mV/µA × ISET formülü ile ölçüm yapılabilir. Sonuç voltmetre ile okunabilir.
TO-92 paket nasıl monte edilir?
Standart 0.1 inç (2.54mm) delik aralıklı PCB'lere doğrudan lehimlenebilir. Bacak yerleşimini kontrol etmek önemlidir, ters bağlantı entegriye zarar verebilir.
LM334Z ile LED sürme devresi nasıl tasarlanır?
LED, V+ ile R arasına bağlanır. RSET = 64mV/ILED formülü ile direnç hesaplanır. Örneğin 20mA için RSET = 3.2Ω kullanılır.
