LM317MDTRKG 500mA Ayarlanabilir Lineer Voltaj Regülatör TO-252-3
LM317MDTRKG, kompakt TO-252-3 (DPAK) SMD paketinde sunulan, 500mA çıkış akımı kapasiteli ayarlanabilir lineer voltaj regülatörüdür. 1.2V ile 37V arasında ayarlanabilen çıkış voltajı, sadece iki harici direnç kullanılarak kolayca yapılandırılabilir. Düşük drop-out voltajı ve yüksek çıkış voltaj kararlılığı sağlayan bu entegre, giriş ve çıkış arasında minimum 3V fark gerektirmektedir.
Kısa devre koruması, termal koruma ve güvenli çalışma alanı koruması gibi çeşitli koruma özellikleriyle donatılmış olan bu güç entegreleri ürünü, yüzey montaj gerektiren kompakt tasarımlarda ideal bir seçimdir. TO-252-3 (DPAK) paketi, iyi termal performans ve kolay montaj imkanı sunar.
Taşınabilir elektronik cihazlar, küçük güç kaynakları ve hassas voltaj regülasyonu gerektiren uygulamalar için tasarlanan LM317MDTRKG, entegreler arasında güvenilir bir çözüm sunar. Orta güçlü uygulamalarınıza uygun olan bu regülatör, diğer elektronik komponentler ile uyumlu çalışarak projelerinize kararlı güç sağlar.
Teknik Özellikler
LM317MDTRKG 500mA Ayarlanabilir Lineer Voltaj Regülatör TO-252-3'ün detaylı teknik özellikleri aşağıda listelenmiştir.
- Komponent Tipi: Ayarlanabilir Lineer Voltaj Regülatörü
- Model: LM317MDTRKG
- Üretici: STMicroelectronics (veya muadil)
- Maksimum Çıkış Akımı: 500mA
- Ayarlanabilir Çıkış Voltaj Aralığı: 1.2V - 37V
- Maksimum Giriş Voltajı: 40V
- Minimum Giriş-Çıkış Voltaj Farkı (Dropout): 3V @ 500mA

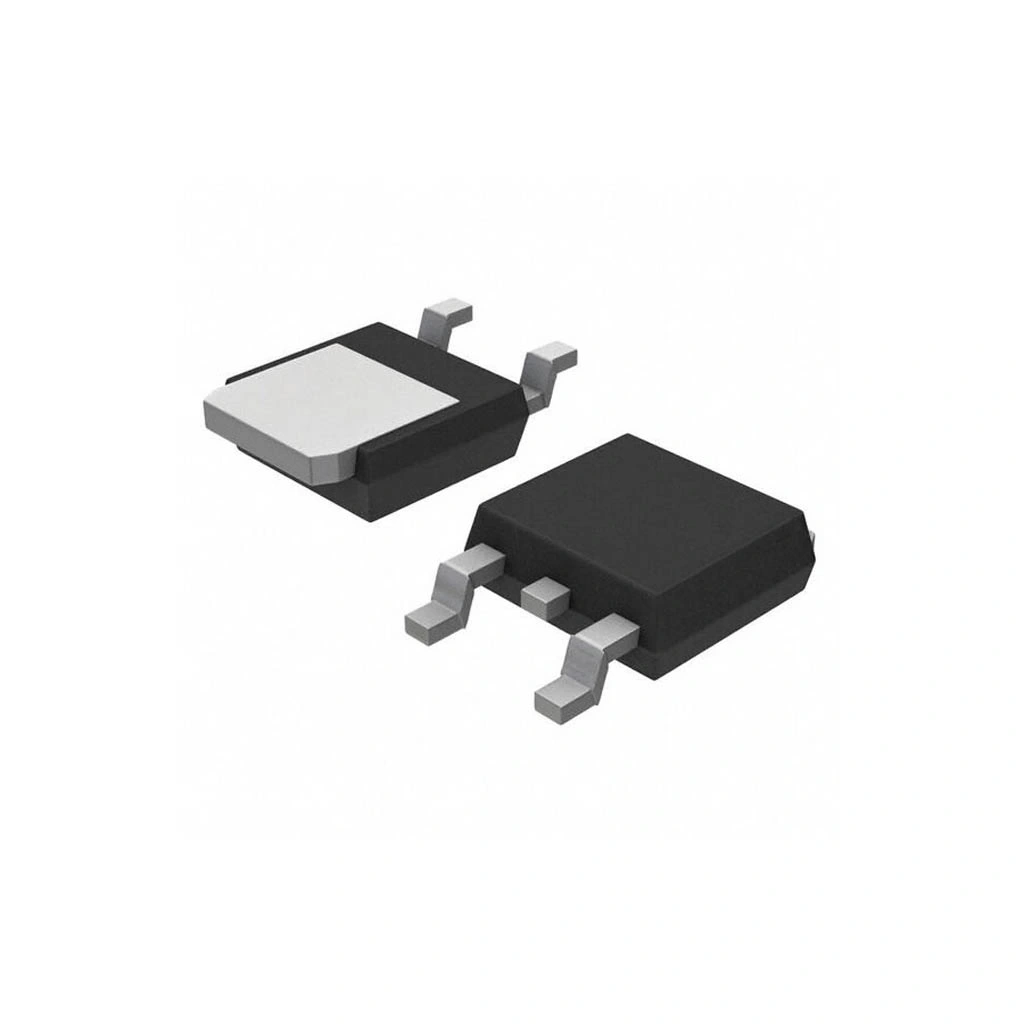

- Paket Tipi: TO-252-3 (DPAK)
- Çıkış Voltaj Toleransı: ±1% (25°C'de)
- Yük Regülasyonu: 0.1% (tipik)
- Hat Regülasyonu: 0.01% / V (tipik)
- Ayar Pini Akımı: 50µA (tipik)
- Korumalar: Kısa devre, termal, SOA
- Çalışma Sıcaklığı: -40°C ile +125°C arası
- Çalışma Junction Sıcaklığı: 150°C (maksimum)
- Termal Direnç (Junction-to-Case): 5°C/W
- Montaj Tipi: Surface Mount (SMD)
- RoHS Uyumluluğu: Evet
- Referans Voltajı: 1.25V (tipik)
- Ripple Rejection: 65dB (tipik)
Kullanım Alanları
LM317MDTRKG 500mA Ayarlanabilir Lineer Voltaj Regülatör TO-252-3'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.
Taşınabilir Elektronik Cihazlar
- Mobil şarj devreleri
- Sensör güç kaynakları
- Batarya ile çalışan cihazlar
- Taşınabilir test cihazları
- IoT ve sensör modülleri
Endüstriyel Kontrol Sistemleri
- Sensör besleme devreleri
- PLC ve DCS güç üniteleri
- Kontrol devreleri
- Sinyal işleme kartları
- Sürücü devreleri
Genel Elektronik Uygulamalar
- Sabit akım kaynakları
- Hassas voltaj regülasyon devreleri
- Operasyonel amplifikatör besleme
- Yerinde regülasyon devreleri
- Analog devre besleme
Avantajlar ve Özellikler
LM317MDTRKG 500mA Ayarlanabilir Lineer Voltaj Regülatör TO-252-3'ün sağladığı avantajlar ve çözümler.
- Kompakt SMD Paket: TO-252-3 (DPAK) ile alan tasarrufu
- Kolay Voltaj Ayarı: İki harici direnç ile yapılandırma
- Entegre Korumalar: Kısa devre ve termal koruma
- Yüksek Voltaj Kararlılığı: Düşük yük ve hat regülasyonu
- Geniş Voltaj Aralığı: 1.2V-37V çıkış aralığı
- Düşük Gürültü: Temiz DC çıkış sağlama
- İyi Termal Performans: 5°C/W termal direnç
- Yüksek Güvenilirlik: Endüstriyel standartlarda dayanıklılık
- RoHS Uyumluluğu: Çevre dostu yapı
- Sınırlı Alan Uygulamaları: Kompakt PCB tasarımlarına uygun
Devre Tasarımı ve Kullanım
LM317MDTRKG 500mA Ayarlanabilir Lineer Voltaj Regülatör TO-252-3'ün devre tasarımında kullanımı hakkında bilgiler.
İpucu: Çıkış voltaj kararlılığını artırmak için ayar pini ile toprak arasına 10µF bypass kapasitör ekleyin.

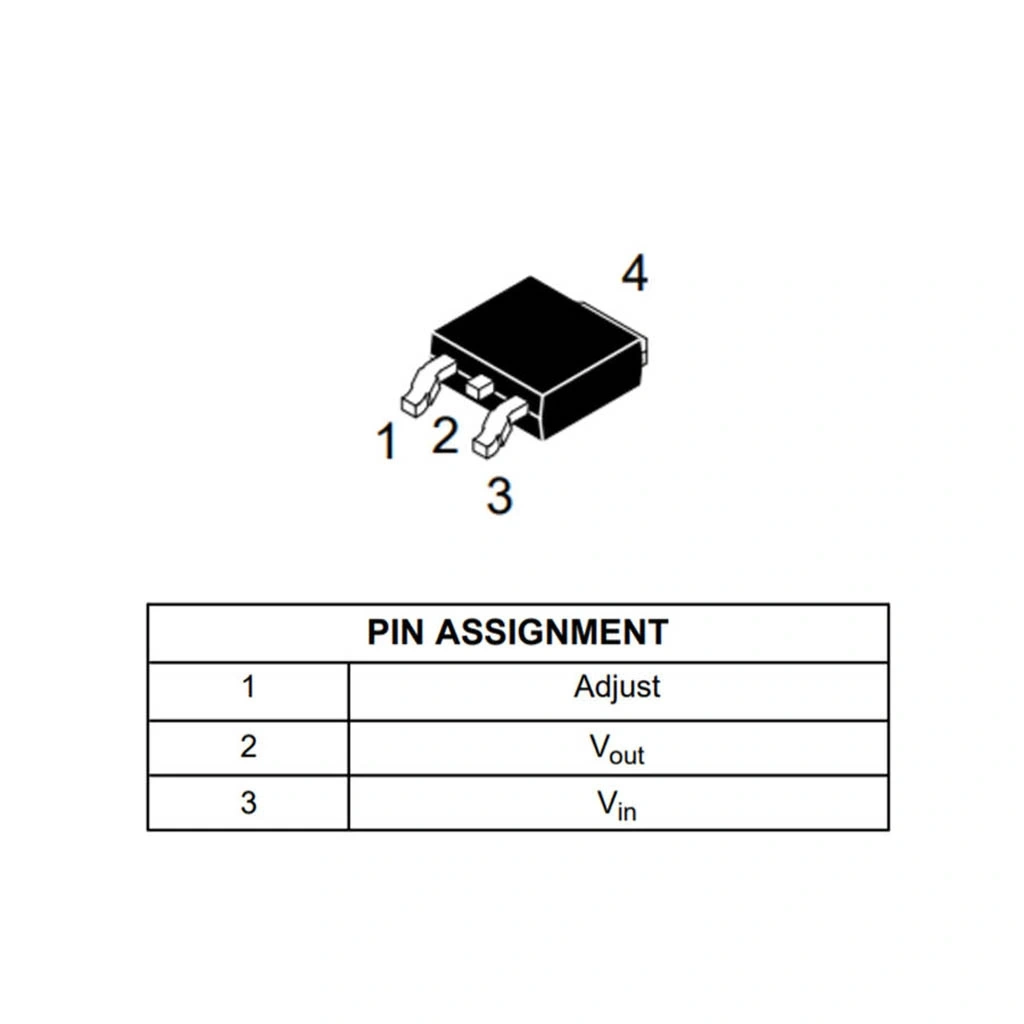

Pin Yapılandırması (TO-252-3):
- Pin 1: Adjust (Ayar)
- Pin 2 (Tab): Output (Çıkış)
- Pin 3: Input (Giriş)
Temel Devre Bağlantısı:
- Giriş filtreleme kapasitörü (0.1µF seramik ve 1µF elektrolitik) giriş ve toprak arasına bağlanır
- Çıkış filtreleme kapasitörü (1µF elektrolitik) çıkış ve toprak arasına bağlanır
- R1 (240Ω tipik) ayar pini ve çıkış arasına bağlanır
- R2 değiştirilebilir direnç ayar pini ve toprak arasına bağlanır
- Giriş ve çıkış arasına ters koruma diyodu (1N4002) eklenebilir
- Çıkış kararlılığı için çıkış ve ayar pini arasına 10µF kapasitör bağlanabilir
Çıkış Voltajı Hesaplama:
- Vout = 1.25V × (1 + R2/R1) + (Iadj × R2)
- Iadj tipik olarak 50µA olduğundan, yaklaşık formül: Vout ≈ 1.25V × (1 + R2/R1)
- Örnek: R1=240Ω, R2=1.92kΩ için Vout ≈ 12V
PCB Tasarım İpuçları:
- Isı dağıtımı için tab altında geniş bakır alan bırakın
- 500mA için en az 0.5mm genişliğinde PCB yolları kullanın
- Termal vias ekleyerek ısı transferini iyileştirin
- Giriş-çıkış kapasitörlerini regülatöre yakın yerleştirin
- 300mA üzeri uygulamalarda PCB üzerinde soğutucu pad tasarlayın
Sorun Giderme ve İpuçları
LM317MDTRKG 500mA Ayarlanabilir Lineer Voltaj Regülatör TO-252-3 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Aşırı Isınma: Daha geniş bakır alan kullanın, termal vias ekleyin
- Kararsız Voltaj: Giriş/çıkış kapasitörlerini artırın, ayar pinine bypass kapasitör ekleyin
- Düşük Çıkış Akımı: Giriş voltajını kontrol edin, PCB yol dirençlerini azaltın
- Termal Kapanma: Isı dağılımını iyileştirin, giriş-çıkış farkını azaltın
- SMD Lehimleme Sorunları: Uygun reflow profili kullanın, termal pad lehimlemesine dikkat edin
SMD Montaj İpuçları
- TO-252-3 paketi için uygun PCB footprint kullanın
- Tab altına termal vias dizisi ekleyin (0.3-0.5mm çap)
- Termal pad için yeterli lehim macunu kullanın
- Reflow sıcaklık profiline dikkat edin, hızlı termal şoklar önleyin
- Yüksek akım uygulamalarında el ile lehimleme yerine reflow tercih edin
Verimlilik ve Uygulama İpuçları
- Giriş-çıkış voltaj farkını minimumda tutarak ısı kaybını azaltın
- Verimliliği artırmak için düşük ESR kapasitörler kullanın
- R1 ve R2 için %1 toleranslı metal film dirençler tercih edin
- Sürekli yüksek akımda (>300mA) küçük harici soğutucu düşünün
- Düşük gürültü için çıkışa ek filtreleme kapasitörleri ekleyin
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →Geniş entegre çeşitleri ile elektronik projelerinize fonksiyonellik kazandırabilirsiniz.
Ürünleri İncele →Güç yönetimi ve regülatör çözümleri için güç entegrelerini inceleyebilirsiniz.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve entegreler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
LM317MDTRKG ve standart LM317 arasındaki fark nedir?
LM317MDTRKG SMD TO-252-3 pakette ve 500mA akım kapasitesine sahiptir. Standart LM317 genellikle TO-220 pakette ve 1.5A akım sağlar.
Çıkış voltajını nasıl ayarlayabilirim?
İki direnç kullanarak: Vout = 1.25V × (1 + R2/R1). R1 genellikle 240Ω sabit tutulur, R2 değeri değiştirilerek istenen voltaj elde edilir.
TO-252-3 paket PCB'ye nasıl monte edilir?
SMD reflow lehimleme yapılır. Metal tab için termal vias içeren geniş bakır pad tasarlanır. Uygun lehim pastası miktarına dikkat edilmelidir.
Maksimum giriş voltajı ne olmalıdır?
40V maksimum giriş limitidir. Ancak çıkış voltajından en az 3V fazla, 40V'dan düşük olmalıdır.
500mA için ısı dağıtımı yeterli midir?
Giriş-çıkış farkına ve ortam sıcaklığına bağlıdır. PCB üzerinde yeterli termal vias ve bakır alan yoksa 400mA üzerinde ısınabilir.
Sabit 5V çıkış için gerekli direnç değerleri nedir?
R1=240Ω, R2=720Ω kullanarak yaklaşık 5V elde edilir. Hassas değer için 240Ω ve 680Ω + 47Ω seri bağlantı kullanılabilir.
Çıkışta neden bir kapasitör gereklidir?
Çıkış stabilitesini sağlamak, regülatörün kararlı çalışmasını garanti etmek ve çıkış gürültüsünü azaltmak için minimum 1µF kapasitör gereklidir.
LM317MDTRKG ile sabit akım kaynağı yapılabilir mi?
Evet, ayar ve çıkış pinleri arasına tek bir direnç bağlayarak. Iout = 1.25V/R formülü kullanılır. Örneğin 100mA için 12.5Ω direnç gerekir.
