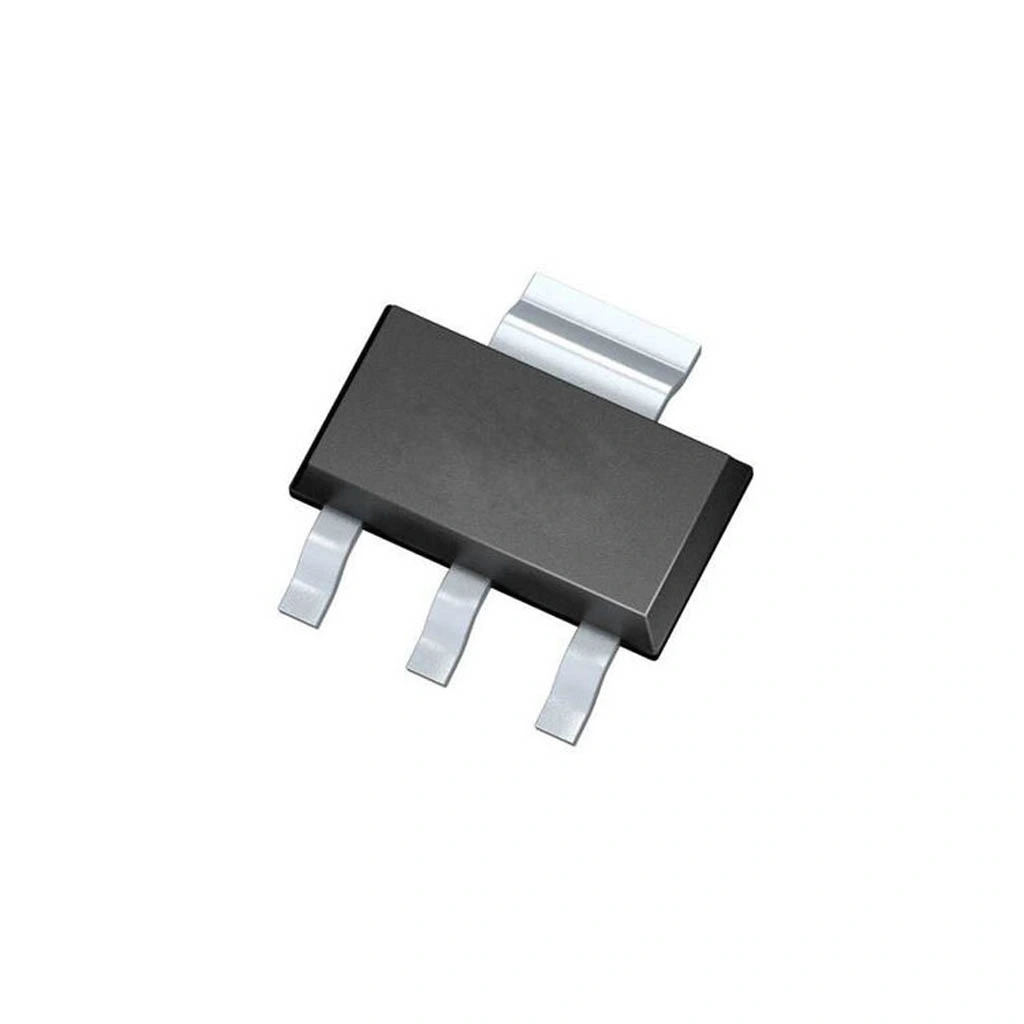

LM317MBSTT3G 500mA Ayarlanabilir Lineer Voltaj Regülatörü Sot-223-3

LM317MBSTT3G 500mA Ayarlanabilir Lineer Voltaj Regülatörü SOT-223-3

LM317MBSTT3G 500mA Ayarlanabilir Lineer Voltaj Regülatörü, kompakt SOT-223-3 pakette sunulan, 1.2V ile 37V arasında ayarlanabilen çıkış voltajı ve 500mA sürekli çıkış akımı sağlayan esnek bir güç regülasyon entegresidir. Yüzey montaj uygulamaları için tasarlanmış bu regülatör, sınırlı PCB alanına sahip kompakt devreler için ideal bir çözümdür.

Sadece iki harici dirençle istenen çıkış voltajını kolayca ayarlama imkanı sunan güç entegreleri ailesinin bu üyesi, düşük güç gerektiren devreler, sensör besleme devreleri ve taşınabilir uygulamalarda sıkça kullanılır. Dahili kısa devre koruması, aşırı sıcaklık koruması ve safe-area koruması özellikleri ile güvenilir çalışma sağlar.

Düşük voltaj düşümü ve yüksek çıkış kararlılığına sahip olan LM317MBSTT3G, entegreler kategorisinde yer alan verimli bir komponenttir. Elektronik komponentler arasında yer alan bu SMD regülatör, düşük bileşen sayısı ile kompakt, güvenilir ve esnek güç kaynağı çözümleri için mükemmel bir seçimdir.

---

Teknik Özellikler

LM317MBSTT3G 500mA Ayarlanabilir Lineer Voltaj Regülatörü SOT-223-3'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: ON Semiconductor / onsemi
• Ürün Serisi: LM317M
• Regülatör Tipi: Ayarlanabilir Pozitif Lineer
• Maksimum Çıkış Akımı: 500mA
• Ayarlanabilir Çıkış Voltaj Aralığı: 1.2V - 37V
• Minimum Input-Output Voltaj Farkı (Dropout): 2.0V (tipik)
• Maksimum Giriş Voltajı: 40V
• Çıkış Voltaj Toleransı: ±1% (tipik)
• Çıkış Voltaj Dalgalanması: 0.01%/V (tipik)
• Paket Tipi: SOT-223-3
• Pin Sayısı: 3
• Çalışma Sıcaklığı: -40°C ile +125°C arası
• Maksimum Junction Sıcaklığı: 150°C
• Termal Direnç (Junction-to-Ambient): 140°C/W
• Termal Direnç (Junction-to-Case): 15°C/W
• Güç Dağılımı: 1.5W (TA=25°C, minimum pad alanı)
• Giriş Bypassı: 0.1µF (önerilen minimum değer)
• Çıkış Kapasitörü: 1.0µF (önerilen minimum değer)
• Kısa Devre Koruması: Evet
• Aşırı Isı Koruması: Evet
• Ripple Rejection: 65dB (tipik)
• Ayar Pini Akımı: 50µA (nominal)
• Referans Voltajı: 1.25V (nominal)
• Montaj Tipi: Yüzey Montaj (SMD)
• RoHS Uyumluluğu: Evet
• Line Regulation: 0.02%/V
• Load Regulation: 0.3%
• Paket Boyutları: 6.5mm x 3.5mm x 1.8mm (yaklaşık)
• Ağırlık: 0.1g (yaklaşık)
• Önerilen PCB Pad Alanı: 30mm² (minimum)

---

Kullanım Alanları

LM317MBSTT3G 500mA Ayarlanabilir Lineer Voltaj Regülatörü SOT-223-3'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Mobil ve Taşınabilir Uygulamalar

• Taşınabilir test cihazları
• Mobil şarj çözümleri
• IoT sensör modülleri
• Pil ile çalışan cihazlar
• Giyilebilir elektronik ürünler

Sensör ve Analog Devreler

• Sensör besleme devreleri
• Sinyal işleme devreleri
• Analog filtreler
• Operasyonel amplifikatör güç kaynakları
• Hassas referans voltaj devreleri

Endüstriyel Kontrol

• PLC sistemleri
• Endüstriyel sensör besleme devreleri
• Kontrol panel devreleri
• Motor sürücü kontrol devreleri
• Otomasyon sistemleri

İletişim Sistemleri

• RF modüller
• Kablosuz haberleşme devreleri
• Veri toplama cihazları
• Alıcı-verici besleme devreleri
• Ağ donanımları

Hobi ve Prototip Geliştirme

• LED sürücü devreleri
• Arduino ve mikrodenetleyici projeleri
• Elektronik deney setleri
• Prototip güç kaynakları
• Küçük robot devreleri

---

Avantajlar ve Özellikler

LM317MBSTT3G 500mA Ayarlanabilir Lineer Voltaj Regülatörü SOT-223-3'ün sağladığı avantajlar ve çözümler.

• Kompakt Boyut: SOT-223-3 paketi ile minimum PCB alanı kullanımı
• Geniş Ayar Aralığı: 1.2V'dan 37V'a kadar ayarlanabilir çıkış voltajı
• Kolay Voltaj Ayarı: Sadece iki harici dirençle hassas voltaj ayarı
• Dahili Korumalar: Kısa devre ve aşırı sıcaklık koruması
• SMD Uyumluluk: Otomatik montaj uyumlu yüzey montaj paketi
• Düşük Gürültü: Temiz DC çıkış için düşük dalgalanma
• Minimum Harici Bileşen: Sadece iki direnç ve iki kapasitör ile çalışabilme
• Geniş Çalışma Sıcaklığı: -40°C ile +125°C arası endüstriyel sıcaklık aralığı
• Uyumluluk: LM317 serisi ile pin uyumlu
• Güvenilir Çalışma: Kısa devre, aşırı sıcaklık ve aşırı yük korumaları

---

Devre Tasarımı ve Uygulama

LM317MBSTT3G 500mA Ayarlanabilir Lineer Voltaj Regülatörü SOT-223-3'ün devre tasarımı ve uygulaması hakkında detaylar.

Pin Konfigürasyonu

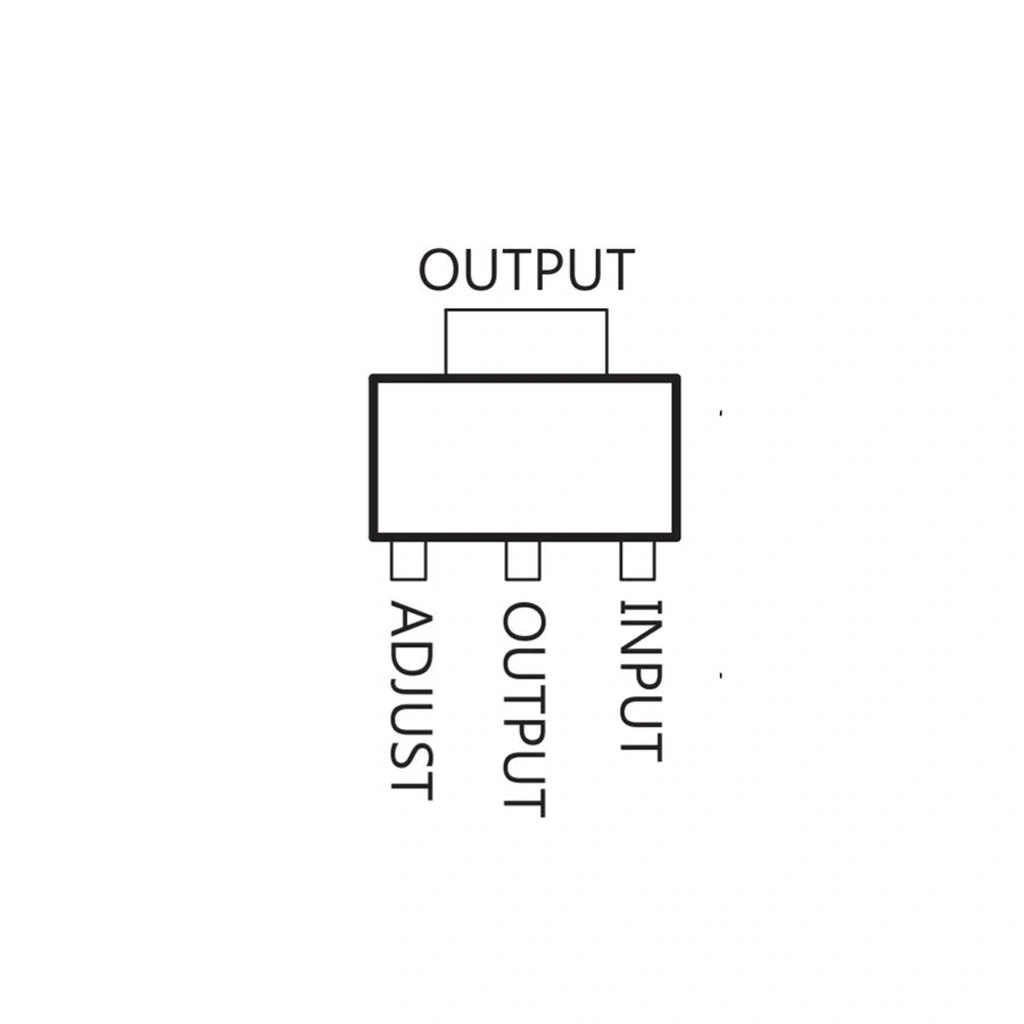

SOT-223-3 paketindeki LM317MBSTT3G entegresinin pin yerleşimi.

• Pin 1: Ayar (ADJ)
• Pin 2: Çıkış (OUT)
• Pin 3: Giriş (IN)
• Tab (Metal Pad): Çıkış ile elektriksel olarak bağlantılıdır (OUT)

Temel Bağlantı Şeması

LM317MBSTT3G'nin temel uygulama devresi oldukça basittir.

Gerekli Komponentler:

• 1x LM317MBSTT3G Regülatör
• 1x 240Ω Direnç (R1)
• 1x Ayarlanabilir Potansiyometre veya Sabit Direnç (R2)
• 1x 0.1µF Giriş Bypass Kapasitörü (Seramik)
• 1x 1.0µF Çıkış Kapasitörü (Tantalum veya Seramik)
• 2x 1N4148 Diyot (Koruma için, opsiyonel)

Temel Devre Şeması ve Bağlantılar:

1. Giriş gücünü Pin 3'e (IN) bağlayın
2. 0.1µF bypass kapasitörünü giriş pini ve toprak arasına bağlayın
3. Çıkış Pin 2'den (OUT) alınır
4. 1.0µF çıkış kapasitörünü çıkış pini ve toprak arasına bağlayın
5. 240Ω direnci (R1) çıkış pini ve ayar pini (ADJ, Pin 1) arasına bağlayın
6. R2 direncini (veya potansiyometreyi) ayar pini ve toprak arasına bağlayın
7. Opsiyonel olarak, OUT-ADJ arasına ve IN-OUT arasına koruyucu diyotlar ekleyin

Çıkış Voltajını Hesaplama:

LM317MBSTT3G'nin çıkış voltajını aşağıdaki formülle hesaplayabilirsiniz:

Vout = 1.25V × (1 + R2/R1) + IADJ × R2

Burada:

• 1.25V: LM317MBSTT3G'nin referans voltajı
• R1: Çıkış ve ayar pini arasındaki direnç (genellikle 240Ω kullanılır)
• R2: Ayar pini ve toprak arasındaki direnç
• IADJ: Ayar pini akımı (yaklaşık 50µA, hesaplamalarda genellikle ihmal edilebilir)

Pratik olarak, IADJ etkisi ihmal edildiğinde:

Vout ≈ 1.25V × (1 + R2/R1)

Belirli bir çıkış voltajı için R2 değerini hesaplamak:

R2 ≈ R1 × [(Vout/1.25V) - 1]

PCB Tasarım Önerileri

LM317MBSTT3G ile yapılan devrelerde PCB tasarımı için öneriler.

• Termal Yönetim:
  • Çıkış pini (Pin 2) ve Tab altına geniş bakır alan (en az 30mm²) yerleştirin
  • Mümkünse çoklu termal via kullanarak alt katmanlara ısı transferi sağlayın
  • Yüksek akım durumlarında (>300mA) PCB'nin arka tarafında ek soğutma alanı oluşturun
  • Sıcak hava akışını optimize etmek için komponentin etrafında boşluk bırakın
• Komponent Yerleşimi:
  • Giriş ve çıkış kapasitörlerini regülatör pinlerine mümkün olduğunca yakın yerleştirin
  • Ayar dirençlerini entegrenin yanına yerleştirin
  • Isıya duyarlı komponentleri regülatörden uzak tutun
  • Güç hattı gürültüsünden etkilenebilecek hassas devreleri regülatörden uzak tutun
• PCB İzleri:
  • Güç hatları için en az 0.5mm genişliğinde PCB izleri kullanın
  • Toprak düzlemi oluşturun ve geniş toprak bağlantıları yapın
  • Pin 1 (ADJ) hattını hassas çekin ve gürültü kaynaklarından uzak tutun
  • Yüksek akımlı uygulamalarda çıkış hattını kalın çizin

Uygulama Devreleri

LM317MBSTT3G ile yapılabilecek çeşitli uygulama devreleri.

Sabit 5V Güç Kaynağı

• Gerekli Komponentler:
  • 1x LM317MBSTT3G
  • 1x 240Ω Direnç
  • 1x 750Ω Direnç
  • 1x 0.1µF Seramik Kapasitör
  • 1x 1µF Seramik veya Tantalum Kapasitör
• Bağlantı:
  • Standart bağlantı şeması kullanılır
  • R1 = 240Ω, R2 = 750Ω olacak şekilde hesaplanır
  • Sonuç: Vout = 1.25V × (1 + 750Ω/240Ω) ≈ 5.15V

Ayarlanabilir Akım Kaynağı

• Gerekli Komponentler:
  • 1x LM317MBSTT3G
  • 1x Hassas Şönt Direnci (R)
  • 1x 0.1µF Seramik Kapasitör
  • 1x 1µF Seramik veya Tantalum Kapasitör
• Bağlantı ve Çalışma Prensibi:
  • Şönt direnci, çıkış ve ayar pini arasına bağlanır
  • Çıkış akımı: I = 1.25V / R ile hesaplanır
  • Örneğin, 100mA için R = 1.25V / 0.1A = 12.5Ω kullanılır

LED Sürücü Devresi

• Gerekli Komponentler:
  • 1x LM317MBSTT3G
  • 1x Akım Sınırlayıcı Direnç
  • 1x LED veya LED Dizisi
  • 1x 0.1µF Seramik Kapasitör
  • 1x 1µF Seramik veya Tantalum Kapasitör
• Bağlantı:
  • Akım sınırlayıcı direnç, çıkış ve ayar pini arasına bağlanır
  • LED, direnç ve toprak arasına bağlanır
  • LED akımı: I = 1.25V / R ile sabit tutulur
  • Giriş voltajındaki değişimler LED parlaklığını etkilemez

---

Sorun Giderme ve İpuçları

LM317MBSTT3G 500mA Ayarlanabilir Lineer Voltaj Regülatörü SOT-223-3 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: PCB soğutma alanını artırın, giriş voltajını düşürün, yük akımını azaltın
• Kararsız Çıkış Voltajı: Bypass kapasitörlerini kontrol edin, gürültü kaynaklarını uzaklaştırın
• Düşük Çıkış Voltajı: Giriş-çıkış farkını kontrol edin, dropout voltajı en az 2V olmalıdır
• Regülatör Çalışmıyor: Pin bağlantılarını kontrol edin, SOT-223 yönünü doğrulayın
• Yüksek Dalgalanma: Çıkış kapasitörünü artırın, düşük ESR kapasitör kullanın

Uygulama İpuçları

• Termal Yönetim:
  • 300mA üzerindeki yükler için geniş PCB pad'i şarttır
  • Maksimum akım kullanımında ısıyı hesaplayın: P = (Vin - Vout) × I
  • Yüksek sıcaklık artışı için PCB'nin arka tarafına bakır alan ekleyin
• SMD Lehimleme:
  • SOT-223 paketini lehimlerken yeterli ısı uygulayın
  • Tab kısmını iyi lehimleyin, ısı transferi için kritiktir
  • Reflow yaparken termal profilinizi doğru ayarlayın
• Verimlilik İyileştirme:
  • Giriş-çıkış voltaj farkını minimize edin
  • Düşük ESR kapasitörler kullanın
  • Yüksek verimlilik gereken uygulamalarda anahtarlamalı regülatörleri düşünün
• Gürültü Azaltma:
  • Çıkışa ek filtre kapasitörleri ekleyin
  • Giriş kısmına LC filtre ekleyin
  • Topraklama düzenine dikkat edin
  • Hassas devreleri gürültü kaynaklarından uzak tutun

Voltaj Dalgalanmasını Azaltma

• Giriş Filtreleme:
  • 0.1µF seramik ve 10µF elektrolitik kapasitörleri paralel bağlayın
  • Geniş frekans aralığı gürültüsünü bastırmak için farklı değerlerde kapasitörler kullanın
• Çıkış Filtreleme:
  • 1µF tantalum ve 0.01µF seramik kapasitörleri paralel bağlayın
  • Ek LC filtre ekleyin (10µH indüktör + 10µF kapasitör)
• PCB Düzeni:
  • Kapasitörleri regülatör pinlerine doğrudan bağlayın
  • Toprak bağlantılarını tek noktada birleştirin
  • Gürültülü komponentleri ayırın

---

Paket İçeriği

• LM317MBSTT3G 500mA Ayarlanabilir Lineer Voltaj Regülatörü SOT-223-3

---
