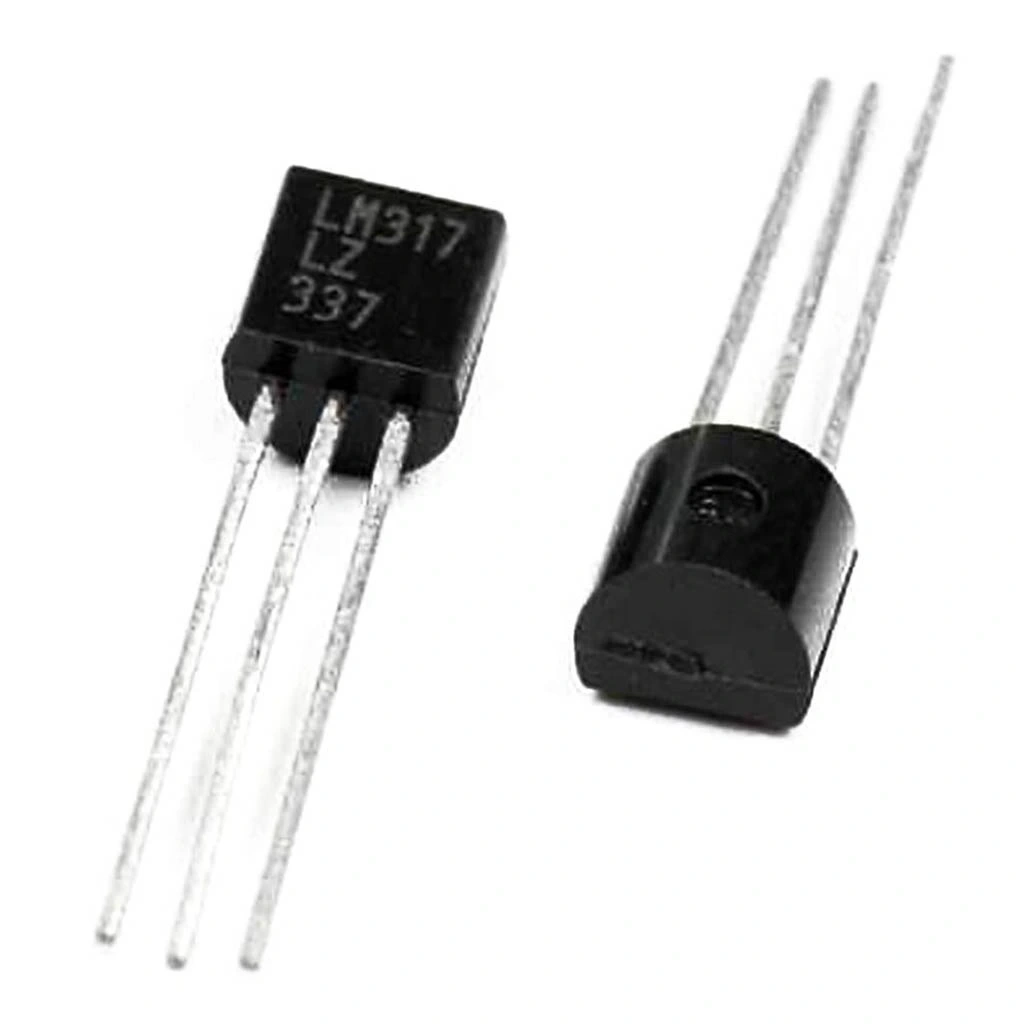

LM317LZ 40V 100mA Ayarlanabilir Voltaj Regülatörü To-92-3

LM317LZ 40V 100mA Ayarlanabilir Voltaj Regülatörü TO-92-3

LM317LZ, kompakt TO-92-3 paketinde sunulan, 100mA çıkış akımı kapasiteli ayarlanabilir lineer voltaj regülatörüdür. 1.2V ile 37V arasında ayarlanabilen çıkış voltajı, sadece iki harici direnç kullanılarak kolayca yapılandırılabilir. Düşük drop-out voltajı ve yüksek çıkış voltaj kararlılığı sağlayan bu entegre, küçük uygulamalar için idealdir.

Kısa devre koruması, termal koruma ve güvenli çalışma alanı koruması gibi çeşitli koruma özellikleriyle donatılmış olan bu güç entegreleri ailesinin üyesi, düşük güçlü hassas uygulamalar için mükemmel bir çözümdür. TO-92 paketi, standart transistör boyutlarında olduğundan breadboard ve delikli pcb projelerinde kolaylıkla kullanılabilir.

Düşük akım gerektiren hassas analog devreler, sensör besleme devreleri ve prototip uygulamalar için tasarlanan LM317LZ, entegreler ailesinin kullanışlı bir üyesidir. Diğer elektronik komponentler ile uyumlu çalışarak, düşük güçlü uygulamalarınızda kararlı voltaj sağlar.

Teknik Özellikler

LM317LZ 40V 100mA Ayarlanabilir Voltaj Regülatörü TO-92-3'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Komponent Tipi: Ayarlanabilir Lineer Voltaj Regülatörü
• Model: LM317LZ
• Üretici: Texas Instruments / STMicroelectronics (veya muadil)
• Maksimum Çıkış Akımı: 100mA
• Ayarlanabilir Çıkış Voltaj Aralığı: 1.2V - 37V
• Maksimum Giriş Voltajı: 40V
• Minimum Giriş-Çıkış Voltaj Farkı (Dropout): 2.5V @ 100mA
• Paket Tipi: TO-92-3
• Çıkış Voltaj Toleransı: ±4% (25°C'de)
• Yük Regülasyonu: 0.3% (maksimum)
• Hat Regülasyonu: 0.01% / V (tipik)
• Ayar Pini Akımı: 50µA (tipik)
• Korumalar: Kısa devre, termal, SOA
• Çalışma Sıcaklığı: 0°C ile +125°C arası
• Güç Dağılımı: 625mW
• Referans Voltajı: 1.25V (tipik)
• Ripple Rejection: 65dB (tipik)
• Termal Direnç (Junction-to-Ambient): 180°C/W
• Montaj Tipi: Through Hole
• RoHS Uyumluluğu: Evet

Kullanım Alanları

LM317LZ 40V 100mA Ayarlanabilir Voltaj Regülatörü TO-92-3'ün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Düşük Güçlü Elektronik Uygulamalar

• Sensör besleme devreleri
• Op-amp ve analog devre güç kaynakları
• Referans voltaj kaynakları
• Mikrodenetleyici besleme devreleri
• Prototip projeler

Hassas Ölçüm ve Test Sistemleri

• Hassas sensör uygulamaları
• Enstrümantasyon devreleri
• Test ekipmanı güç kaynakları
• Kalibre edilmiş voltaj kaynakları
• Düşük gürültülü ölçüm devreleri

Hobi ve Eğitim Projeleri

• Breadboard prototipleri
• Arduino ve mikrodenetleyici projeleri
• LED sürücü devreleri
• Elektronik eğitim kitleri
• Batarya ile çalışan devreler

Avantajlar ve Özellikler

LM317LZ 40V 100mA Ayarlanabilir Voltaj Regülatörü TO-92-3'ün sağladığı avantajlar ve çözümler.

• Kompakt Boyut: Küçük TO-92 paketi ile az yer kaplama
• Kolay Voltaj Ayarı: İki harici direnç ile basit yapılandırma
• Breadboard Uyumlu: Standart 0.1" aralıklı pinler
• Entegre Korumalar: Kısa devre ve termal koruma özellikleri
• Geniş Voltaj Aralığı: 1.2V-37V arası ayarlanabilir çıkış
• Düşük Gürültü: Analog devreler için temiz DC çıkış
• Basit Devre Tasarımı: Minimum harici komponent gereksinimi
• Sıcaklık Kararlılığı: Geniş sıcaklık aralığında kararlı çalışma
• Ekonomik Çözüm: Düşük maliyetli regülasyon
• Hızlı Prototipleme: Kolay montaj ve test imkanı

Devre Tasarımı ve Kullanım

LM317LZ 40V 100mA Ayarlanabilir Voltaj Regülatörü TO-92-3'ün devre tasarımında kullanımı hakkında bilgiler.

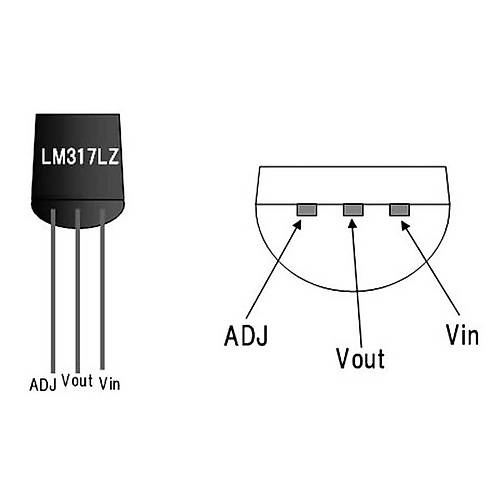

Pin Yapılandırması (TO-92-3):

• Pin 1: Adjust (Ayar)
• Pin 2: Output (Çıkış)
• Pin 3: Input (Giriş)

Temel Devre Bağlantısı:

1. Giriş filtreleme kapasitörü (0.1µF seramik) giriş ve toprak arasına bağlanır
2. Çıkış filtreleme kapasitörü (1µF) çıkış ve toprak arasına bağlanır
3. R1 (240Ω tipik) ayar pini ve çıkış arasına bağlanır
4. R2 değiştirilebilir direnç ayar pini ve toprak arasına bağlanır
5. Giriş ve çıkış arasına ters koruma diyodu (1N4001) eklenebilir
6. Çıkış kararlılığı için çıkış ve ayar pini arasına 10µF kapasitör bağlanabilir

Çıkış Voltajı Hesaplama:

• Vout = 1.25V × (1 + R2/R1) + (Iadj × R2)
• Iadj tipik olarak 50µA olduğundan, yaklaşık formül: Vout ≈ 1.25V × (1 + R2/R1)
• Örnek: R1=240Ω, R2=1.92kΩ için Vout ≈ 12V

Uygulama İpuçları:

• TO-92 paket için düşük ısı dağılımı hesaba katılmalıdır
• 50mA üzeri uygulamalarda ısınmaya dikkat edin
• Küçük metal soğutucu klipsi eklenerek performans artırılabilir
• Uzun kablolama durumunda çıkışa ek kapasitör ekleyin
• Dayanıklılık için ayar dirençlerinde metal film tipi tercih edin

Sorun Giderme ve İpuçları

LM317LZ 40V 100mA Ayarlanabilir Voltaj Regülatörü TO-92-3 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: Akım sınırını 80mA'in altında tutun, gerekirse küçük soğutucu ekleyin
• Kararsız Voltaj: Giriş/çıkış kapasitörlerini artırın, düzgün topraklama sağlayın
• Düşük Çıkış Akımı: Giriş voltajını kontrol edin, giriş-çıkış farkını 3-5V'ta tutun
• Gürültülü Çıkış: Filtreleme kapasitörlerini artırın, PCB düzenini iyileştirin
• Pin Karışıklığı: TO-92 pin düzenini doğru kontrol edin, yanlış bağlantı kaçının

Montaj ve Kullanım İpuçları

• TO-92 paketinin pinlerini bükmeden dikkatli monte edin
• Lehimlemede aşırı ısıdan kaçının, entegre zarar görebilir
• Breadboard kullanımında sağlam temas sağlandığından emin olun
• Sıkışık montajlarda ısı yayılımı için yeterli alan bırakın
• Hassas uygulamalarda trimmer potansiyometre ile hassas ayar yapın

Performans İyileştirme Önerileri

• Sabit voltaj uygulamalarında %1 toleranslı dirençler kullanın
• Giriş-çıkış farkını minimumda tutarak verimliliği artırın
• Düşük ESR kapasitörler kullanarak regülasyon kalitesini yükseltin
• Ayar pinine bypass kapasitörü ekleyerek gürültüyü azaltın
• Uzun kablo kullanımında çıkışa ek kapasitör ekleyin

Paket İçeriği

• LM317LZ 40V 100mA Ayarlanabilir Voltaj Regülatörü TO-92-3
