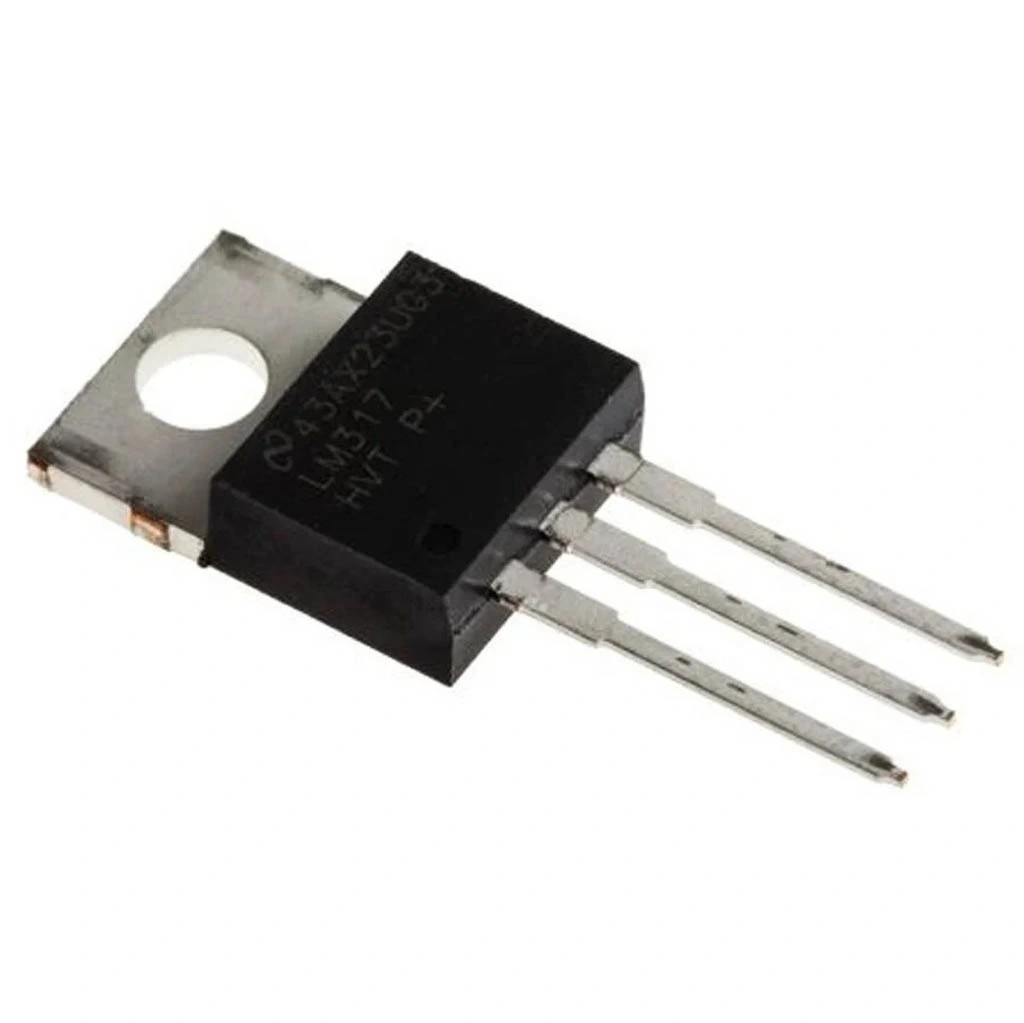

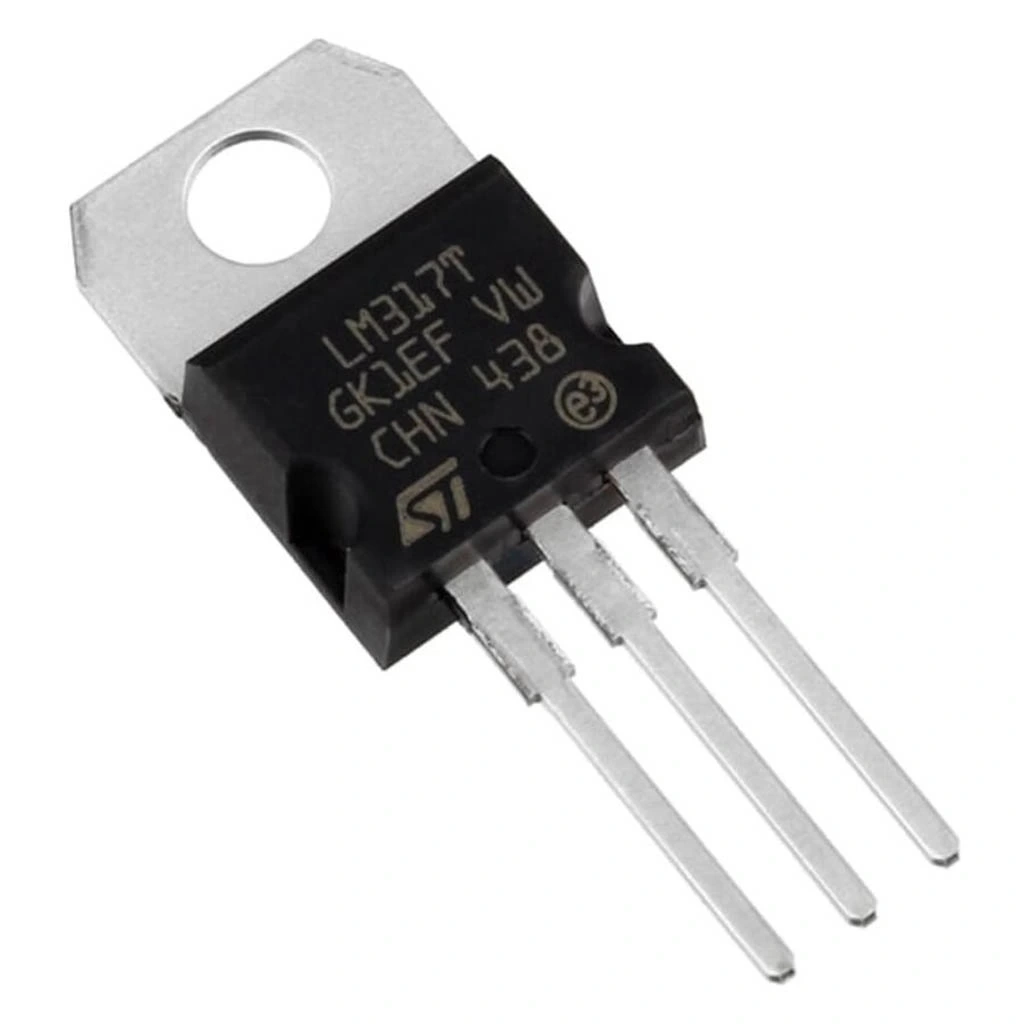

LM317HVT 1.5A Ayarlanabilir Lineer Voltaj Regülatörü TO-220
LM317HVT 1.5A Ayarlanabilir Lineer Voltaj Regülatörü, 1.2V ile 57V arasında ayarlanabilen çıkış gerilimi ve 1.5A'e kadar sürekli yük akımı sağlayan yüksek voltajlı bir güç düzenleme entegresidir. TO-220 paketinde sunulan bu regülatör, standart LM317'nin yüksek giriş voltajı versiyonudur ve 60V'a kadar olan giriş voltajlarını destekler.
Sadece iki harici dirençle istenen çıkış voltajını kolayca ayarlama imkanı sunan güç entegreleri ailesinden olan LM317HVT, dahili kısa devre koruması, aşırı sıcaklık koruması ve güvenli çalışma alanı koruması gibi güvenlik özellikleri ile donatılmıştır. Özellikle yüksek voltajlı güç kaynaklarında avantajlı olan bu komponent, endüstriyel uygulamalar için idealdir.
Yüksek güvenilirlik ve kararlılık sunan LM317HVT, entegreler kategorisinin önemli bir üyesidir. Elektronik komponentler arasında yer alan bu yüksek voltaj regülatörü, endüstriyel güç kaynakları, yüksek voltajlı besleme devreleri ve zorlu ortam koşullarındaki uygulamalar için mükemmel bir seçenektir.
Teknik Özellikler
LM317HVT 1.5A Ayarlanabilir Lineer Voltaj Regülatörü TO-220'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Üretici: Texas Instruments / STMicroelectronics
- Ürün Serisi: LM317HV
- Regülatör Tipi: Ayarlanabilir Pozitif Lineer
- Maksimum Çıkış Akımı: 1.5A
- Ayarlanabilir Çıkış Voltaj Aralığı: 1.2V - 57V
- Maksimum Giriş Voltajı: 60V
- Minimum Input-Output Voltaj Farkı (Dropout): 2.5V (tipik, 1.5A)
- Çıkış Voltaj Toleransı: ±1% (tipik)
- Çıkış Voltaj Dalgalanması: 0.01%/V (tipik)
- Line Regulation: 0.01%/V (tipik)
- Load Regulation: 0.1%/A (tipik)
- Çıkış Gürültüsü: 0.003% (tipik)
- Paket Tipi: TO-220
- Pin Sayısı: 3
- Çalışma Sıcaklığı: -40°C ile +125°C arası
- Maksimum Junction Sıcaklığı: 150°C
- Termal Direnç (Junction-to-Case): 3°C/W
- Termal Direnç (Junction-to-Ambient): 50°C/W (soğutucusuz)
- Güç Dağılımı: 20W (TC=25°C, uygun soğutucuyla)
- Giriş Bypassı: 0.1µF (önerilen minimum değer)
- Çıkış Kapasitörü: 1.0µF (önerilen minimum değer)
- Kısa Devre Koruması: Evet
- Aşırı Isı Koruması: Evet
- Ripple Rejection: 65dB (tipik)
- Ayar Pini Akımı: 50µA (nominal)
- Referans Voltajı: 1.25V (nominal)
- RoHS Uyumluluğu: Evet
- Montaj Tipi: Through Hole
- Boyutlar: 10mm x 15mm x 4.5mm (yaklaşık)
Kullanım Alanları
LM317HVT 1.5A Ayarlanabilir Lineer Voltaj Regülatörü TO-220'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.
Endüstriyel Uygulamalar
- Yüksek voltajlı güç kaynakları
- Endüstriyel kontrol sistemleri
- PLC güç beslemeleri
- Motor sürücü kontrol devreleri
- Otomasyon ekipmanları
Telekomünikasyon Sistemleri
- 48V telekomünikasyon sistemleri
- Baz istasyonu güç üniteleri
- Yüksek voltajlı haberleşme ekipmanları
- Ağ cihazları güç kaynakları
- Fiber optik iletişim sistemleri
Laboratuvar Ekipmanları
- Geniş aralıklı ayarlanabilir güç kaynakları
- Test ve ölçüm cihazları
- Laboratuvar deney setleri
- Bilimsel analiz cihazları
- Yüksek voltaj uygulamaları
Otomotiv Sistemleri
- 24V araç sistemleri
- Ağır vasıta elektronik sistemleri
- Araç şarj üniteleri
- Elektrikli araç yardımcı sistemleri
- Alternatör regülasyon devreleri
Özel Güç Kaynakları
- LED aydınlatma sürücüleri
- Yüksek voltajlı sensör beslemeleri
- Güneş enerjisi sistemleri
- Batarya şarj devreleri
- Elektrikli çit ve yüksek voltaj uygulamaları
Avantajlar ve Özellikler
LM317HVT 1.5A Ayarlanabilir Lineer Voltaj Regülatörü TO-220'nin sağladığı avantajlar ve çözümler.
- Yüksek Giriş Voltajı: 60V'a kadar giriş voltajı desteği
- Geniş Ayar Aralığı: 1.2V'dan 57V'a kadar ayarlanabilir çıkış
- Yüksek Akım Kapasitesi: 1.5A sürekli çıkış akımı
- Kolay Voltaj Ayarı: Sadece iki harici dirençle hassas voltaj ayarı
- Dahili Korumalar: Kısa devre, aşırı sıcaklık ve güvenli çalışma alanı koruması
- Yüksek Güvenilirlik: Zorlu çalışma koşullarında dayanıklılık
- Düşük Gürültü: Temiz DC çıkış için düşük dalgalanma
- TO-220 Paketi: Kolay soğutucu montajı ve PCB entegrasyonu
- Geniş Çalışma Sıcaklığı: -40°C ile +125°C arası endüstriyel aralık
- Uyumluluk: Standart LM317 ile fonksiyonel uyumluluk
Devre Tasarımı ve Uygulama
LM317HVT 1.5A Ayarlanabilir Lineer Voltaj Regülatörü TO-220'nin devre tasarımı ve uygulaması hakkında detaylar.
İpucu: LM317HVT ile yüksek voltaj uygulamalarında giriş kapasitörü için minimum 100V değer seçin. Yüksek giriş-çıkış farkında mutlaka soğutucu kullanın. PCB tasarımında yüksek voltaj aralıkları bırakın. Giriş tarafına 1N4007 koruma diyodu ekleyin. Termal derating için 40°C üzeri ortam sıcaklıklarında akım kapasitesini düşürmeyi hesaplayın. Yüksek ısı üretimi göz önünde bulundurulmalıdır.
Pin Konfigürasyonu
TO-220 paketindeki LM317HVT regülatörünün pin yerleşimi.
- Pin 1: Ayar (ADJ)
- Pin 2: Çıkış (OUT)
- Pin 3: Giriş (IN)
- Metal Taban: Çıkış (OUT) ile elektriksel olarak bağlıdır
Temel Bağlantı Şeması
LM317HVT'nin temel uygulama devresi oldukça basittir.
Gerekli Komponentler:
- 1x LM317HVT Regülatör
- 1x 240Ω Direnç (R1)
- 1x Ayarlanabilir Potansiyometre veya Sabit Direnç (R2)
- 1x 0.1µF Giriş Bypass Kapasitörü (100V veya üzeri)
- 1x 1.0µF Çıkış Kapasitörü (63V veya üzeri)
- 2x 1N4007 Diyot (Koruma için, opsiyonel)
- 1x Soğutucu
- 1x Termal Macun
- 1x İzolasyon Pulu (Soğutucu için)
Temel Devre Şeması ve Bağlantılar:
- Giriş gücünü Pin 3'e (IN) bağlayın
- 0.1µF bypass kapasitörünü giriş pini ve toprak arasına bağlayın
- Çıkış Pin 2'den (OUT) alınır
- 1.0µF çıkış kapasitörünü çıkış pini ve toprak arasına bağlayın
- 240Ω direnci (R1) çıkış pini ve ayar pini (ADJ, Pin 1) arasına bağlayın
- R2 direncini (veya potansiyometreyi) ayar pini ve toprak arasına bağlayın
- Opsiyonel olarak, OUT-ADJ arasına ve IN-OUT arasına koruyucu diyotlar ekleyin
- Soğutucuyu termal macun kullanarak regülatöre monte edin (izolasyon pulu ile)
Çıkış Voltajını Hesaplama:
LM317HVT'nin çıkış voltajını aşağıdaki formülle hesaplayabilirsiniz:
Vout = 1.25V × (1 + R2/R1) + IADJ × R2
Burada:
- 1.25V: LM317HVT'nin referans voltajı
- R1: Çıkış ve ayar pini arasındaki direnç (genellikle 240Ω kullanılır)
- R2: Ayar pini ve toprak arasındaki direnç
- IADJ: Ayar pini akımı (yaklaşık 50µA, hesaplamalarda genellikle ihmal edilebilir)
Pratik olarak, IADJ etkisi ihmal edildiğinde:
Vout ≈ 1.25V × (1 + R2/R1)
Belirli bir çıkış voltajı için R2 değerini hesaplamak:
R2 ≈ R1 × [(Vout/1.25V) - 1]
Yüksek Voltaj Uygulamaları
LM317HVT ile yapılabilecek yüksek voltaj uygulama devreleri.
30V 1A Ayarlanabilir Güç Kaynağı
- Gerekli Komponentler:
- 1x LM317HVT
- 1x 240Ω Direnç
- 1x 5kΩ Potansiyometre
- 1x 0.1µF 100V Seramik Kapasitör
- 1x 10µF 63V Elektrolitik Kapasitör
- 2x 1N4007 Diyot
- 1x Köprü Diyot (4A)
- 1x 2200µF 63V Filtre Kapasitörü
- 1x Transformatör (36V AC, 2A)
- 1x Büyük Soğutucu
- 1x AC Sigorta (2A)
- Devre Açıklaması:
- Transformatör şebeke gerilimini 36V AC'ye düşürür
- Köprü diyot AC'yi DC'ye dönüştürür
- 2200µF filtre kapasitörü ile dalgalanma azaltılır
- LM317HVT ile voltaj 1.25V-30V arasında ayarlanabilir
- Potansiyometre ile çıkış gerilimi hassas kontrol edilir
- Çıkış akımı 1A'e kadar kullanılabilir
- Büyük soğutucu ile ısı dağıtımı sağlanır
48V'dan 5V/12V Dönüştürücü
- Gerekli Komponentler:
- 1x LM317HVT
- 1x 240Ω Direnç
- 1x 750Ω Direnç (5V için) veya 2.2kΩ Direnç (12V için)
- 1x 0.22µF 100V Seramik Kapasitör
- 1x 10µF 25V Elektrolitik Kapasitör
- 2x 1N4007 Diyot
- 1x Büyük Soğutucu
- 1x Termal Macun
- Devre Açıklaması:
- 48V telekomünikasyon güç kaynağından beslenir
- Giriş kapasitörü yüksek voltaj sıçramalarını filtreler
- LM317HVT, 48V'u 5V veya 12V'a düşürür
- 750Ω direnç 5V çıkış, 2.2kΩ direnç 12V çıkış sağlar
- Çıkış kapasitörü dalgalanmayı azaltır
- Koruyucu diyotlar entegrenin güvenliğini sağlar
- Büyük soğutucu yüksek ısı üretimini dağıtır
PCB Tasarım Önerileri
LM317HVT ile yapılan devrelerde PCB tasarımı için öneriler.
- Güç Yolları:
- Giriş ve çıkış hatları için en az 2mm genişliğinde PCB izleri kullanın
- 1oz veya tercihen 2oz bakır kalınlığı ile PCB tasarlayın
- Yüksek akım yolları için kalın bakır hatlar veya külçeler kullanın
- Geniş toprak düzlemi oluşturun
- Yüksek Voltaj Güvenliği:
- Yüksek voltaj hatları arasında minimum 2mm mesafe bırakın
- Giriş ve çıkış arasında yeterli izolasyon mesafesi sağlayın
- Yüksek voltaj bölgelerini PCB üzerinde işaretleyin
- Yüksek voltaj tarafındaki komponentler için uygun voltaj dereceli olanları seçin
- Termal Yönetim:
- Regülatör altına termal viaları yerleştirin
- PCB'nin arka yüzünde ısı dağıtım alanı oluşturun
- Soğutucu montajı için PCB'de yeterli alan planlayın
- Termal kritik komponentleri birbirinden uzak yerleştirin
- Komponent Yerleşimi:
- Giriş ve çıkış kapasitörlerini regülatöre mümkün olduğunca yakın yerleştirin
- Ayar dirençlerini regülatöre yakın konumlandırın
- Isıya duyarlı komponentleri regülatörden uzak tutun
- Koruma diyotlarını minimum hat uzunluğu ile bağlayın
Sorun Giderme ve İpuçları
LM317HVT 1.5A Ayarlanabilir Lineer Voltaj Regülatörü TO-220 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Aşırı Isınma: Daha büyük soğutucu kullanın, fan ekleyin, akım sınırlaması yapın
- Regülatör Arızası: Giriş voltajı sıçramalarına karşı koruma ekleyin, termal koruma kontrolü yapın
- Kararsız Çıkış: Bypass kapasitörlerini kontrol edin, LC filtre ekleyin
- Voltaj Düşüşü: Dropout gerilimini (2.5V) hesaba katın, yeterli giriş-çıkış farkı sağlayın
- Yüksek Gürültü: Çıkış filtrelemesini artırın, PCB düzenini iyileştirin
Termal Yönetim İpuçları
- Soğutucu Seçimi:
- Güç dağılımını hesaplayın: P = (Vin - Vout) × I
- Yüksek giriş-çıkış farkında en az 3°C/W termal dirençli soğutucu kullanın
- 48V giriş, 5V çıkış için aktif soğutma (fan) şarttır
- Termal empedansı düşürmek için termal macun kullanın
- Akım Sınırlaması:
- Yüksek voltaj uygulamalarında akım değerlerini düşürün
- Akım sınırlama devresi ekleyin
- Ortam sıcaklığı ile akım derecelendirmesini hesaba katın
- Montaj Teknikleri:
- Soğutucuyu regülatörden elektriksel olarak izole edin
- Montaj vidalarını aşırı sıkmayın
- Dikey soğutucu konumu ile doğal hava akışından faydalanın
- Yüksek akımlarda fan ekleyin
Yüksek Voltaj Güvenlik Önlemleri
- Giriş Koruması:
- Giriş tarafına uygun sigorta ekleyin
- TVS diyot veya varistör ile geçici voltaj koruması sağlayın
- Ters polarite koruması için diyot kullanın
- LC filtre ile ani voltaj sıçramalarını önleyin
- Devre Koruması:
- IN-OUT arasına ve OUT-ADJ arasına 1N4007 diyotlar ekleyin
- Çıkış kısmına aşırı voltaj koruması ekleyin
- Current foldback devresi ile aşırı yük koruması sağlayın
- Termal kesme devresi ekleyin
- Kullanıcı Güvenliği:
- Devreyi kapalı bir muhafaza içine alın
- Yüksek voltaj uyarı etiketleri koyun
- Erişilebilir noktalarda yalıtım sağlayın
- Topraklama bağlantısı yapın
Verim İyileştirme
- Isı Yönetimi: Büyük soğutucu, termal macun ve gerekirse fan kullanın
- Voltaj Farkı Azaltma: Giriş voltajını çıkışa yakın tutun (dropout + 3V minimum)
- Alternatif Çözümler:
- Yüksek güç uygulamalarında anahtarlamalı regülatör kullanmayı değerlendirin
- Birden fazla regülatörü paralel değil, kademeli (cascade) bağlayın
- Ön regülasyon ile giriş voltajını düşürmeyi düşünün
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektronik komponentler ile projelerinizi ve devrelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Farklı fonksiyonlara sahip entegreler ile elektronik projelerinizi geliştirebilirsiniz.
Ürünleri İncele →
Güç düzenleme ve yönetimi için tasarlanmış entegreler ile projelerinizi besleyin.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponentler ve güç entegreleri konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm komponentler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
LM317HVT ile standart LM317T arasındaki fark nedir?
LM317HVT 60V giriş voltajına kadar çalışabilirken, standart LM317T maksimum 40V destekler. HVT versiyonu yüksek voltajlı uygulamalar için optimize edilmiştir.
Yüksek voltaj uygulamalarında soğutucu seçimi nasıl yapılmalıdır?
Güç kaybı: P = (Vin - Vout) × I formülüyle hesaplanır. 48V giriş, 5V çıkış, 1A için yaklaşık 43W ısı üretilir. Minimum 2°C/W termal dirençli soğutucu ve aktif soğutma gereklidir.
60V giriş ile çalışırken ne tür koruma önlemleri alınmalıdır?
Giriş tarafına uygun sigorta, TVS diyot veya varistör koruma, yeterli PCB izolasyon mesafeleri, güç ayar dirençleri ve tüm komponentlere minimum 100V dayanımlı seçim yapılmalıdır.
Maksimum çıkış voltajı nasıl hesaplanır?
Maksimum çıkış voltajı giriş voltajından yaklaşık 3V düşüktür. 60V giriş için teorik maksimum 57V çıkış mümkündür. R2 direnci (maksimum değer 11kΩ) buna göre hesaplanır.
Bu regülatörün gürültü performansı nedir?
Tipik çıkış gürültüsü %0.003 seviyesindedir. Yüksek voltaj farkında dalgalanma artabilir. Çıkışa 10μF kapasitör ve 10μH indüktörden oluşan LC filtre ekleyerek gürültü azaltılabilir.
Ortam sıcaklığı regülatörün akım kapasitesini nasıl etkiler?
Ortam sıcaklığı arttıkça maksimum akım kapasitesi düşer. 25°C'de 1.5A sağlayabilen regülatör, 70°C'de yaklaşık 1A ve 125°C'de 0.5A kapasiteye düşer.
LM317HVT ile ne tip kapasitörler kullanılmalıdır?
Giriş tarafına minimum 100V derecelendirmeli seramik veya polipropilen kapasitör kullanılmalıdır. Çıkış için çıkış voltajının en az 2 katı derecelendirmesi olan düşük ESR kapasitörler önerilir.
1.5A kapasitesini tamamen kullanmak mümkün müdür?
Teorik olarak mümkündür, ancak yüksek giriş-çıkış voltaj farklarında mükemmel soğutma olmadan pratik değildir. Sürekli uygulamalarda 1A civarında kullanmak daha güvenlidir.
